Lar / Centro de Produtos / Motor CC sem escova / Motor CC sem escova

Motor CC sem escova

O que é motor CC sem escova?

Um motor de corrente contínua sem escova (BLDC) é um tipo pequeno, mas poderoso, de motor elétrico que usa corrente contínua como fonte de energia. Devido ao seu tamanho e eficiência, a popularidade dos BLDCs está aumentando e o número de aplicações para as quais são usados.



BesFoc oferece uma ampla gama de produtos de motor DC sem escovas, apresentando:

  • Potência de saída de 15 W (1/50 HP) até 3.000 W (4 HP)
  • Tamanho do motor de 28 mm a 110 mm (Nema 11 a Nema 42)
  • Opções de servo motor sem escova integrado (pulso / RS485 / CANopen)
  • Muitos tipos diferentes de eixos disponíveis
    • Caixa de engrenagens de dentes retos, caixa de engrenagens sem-fim, caixa de engrenagens planetárias disponíveis
  • Opções de freio eletromagnético/codificador
  • Drivers de entrada CA ou CC


Motor CC sem escova BesFoc:

Como fabricante profissional de motores CC sem escova com 13 anos na China, a BesFoc oferece vários motores bldc com requisitos personalizados, incluindo 42 57 60 80 86 110 130 mm, além disso, caixas de engrenagens, freios, codificadores, drivers de motor sem escova e drivers integrados são opcionais.

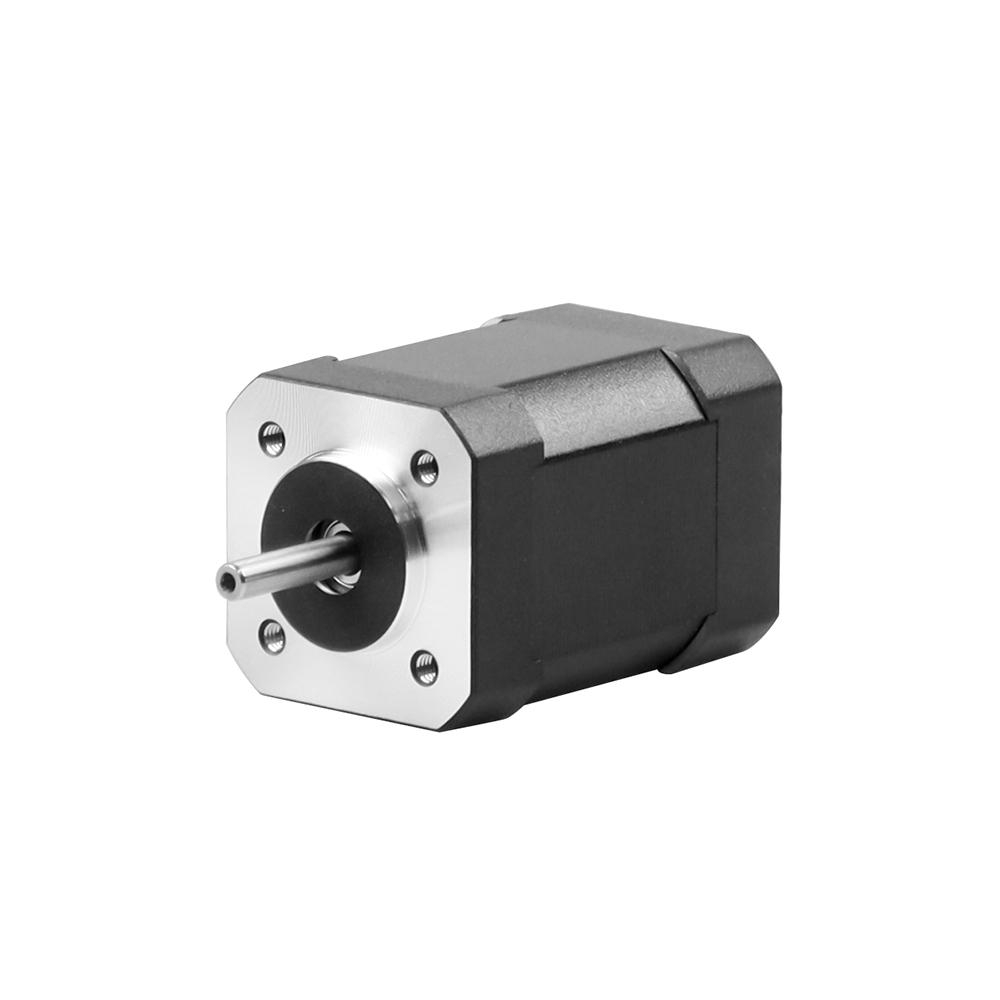

motor sem escova 24v

Motor DC sem escova da série Nema17 42BLS

Motor DC sem escova, potência: 20W ~ 110W, tensão nominal: 24V, velocidade nominal: 4000rpm, torque nominal: 0,0625Nm ~ 0,25Nm
Peças opcionais: Caixa de câmbio, freio, codificador, drivers integrados integrados...
Modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros g.cm2 / Kg
BF42BLS01 3 8 24 4000 0.0625 1.8 26 41 24 BFBLD120 0.3
BF42BLS02 3 8 24 4000 0.125 3.3 52.5 61 48 BFBLD120 0.45
BF42BLS03 3 8 24 4000 0.185 4.8 77.5 81 72 BFBLD120 0.65
BF42BLS04 3 8 24 4000 0.25 6.3 105 100 96 BFBLD120 0.8
Motor CC sem escova

Motor DC sem escova série Nema23 57BLS

Motor DC sem escova, potência: 20W ~ 190W, tensão nominal: 36V, velocidade nominal: 4000rpm, torque nominal: 0,055Nm ~ 0,44Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
Motor DC sem escova, potência: 20W ~ 190W, tensão nominal: 36V, velocidade nominal: 4000rpm, torque nominal: 0,055Nm ~ 0,44Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
Modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros g.cm2 / Kg
BF57BLS005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLS01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLS02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLS03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLS04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
colheita_ 17208771859 79

Motor DC sem escova da série Nema23 57BLF

Motor DC sem escova, potência: 20W ~ 190W, tensão nominal: 36V, velocidade nominal: 4000rpm, torque nominal: 0,055Nm ~ 0,44Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
Modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros g.cm2 / Kg
BF57BLF005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLF01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLF02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLF03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLF04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Motor sem escova 48v

Motor DC sem escova da série Nema24 60BLS

Motor DC sem escova, potência: 94W ~ 377W, tensão nominal: 48V, velocidade nominal: 3000rpm, torque nominal: 0,3Nm ~ 1,2Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
Modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros kg.cm2 / Kg
BF60BLS01 3 8 48 3000 0.3 2.8 94 78 0.24 BFBLD300 0.85
BF60BLS02 3 8 48 3000 0.6 5.2 188 99 0.48 BFBLD300 1.25
BF60BLS03 3 8 48 3000 0.9 7.5 283 120 0.72 BFBLD750 1.65
BF60BLS04 3 8 48 3000 1.2 9.5 377 141 0.96 BFBLD750 2.05
colheita_ 17219737163 66

Motor DC sem escova série 80BLS

Motor DC sem escova, potência: 110W ~ 440W, tensão nominal: 48V, velocidade nominal: 3000rpm, torque nominal: 0,35Nm ~ 1,4Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
Modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros kg.cm2 / Kg
BF80BLS01 3 8 48 3000 0.35 3 110 78 0.21 BFBLD750 1.4
BF80BLS02 3 8 48 3000 0.7 5.5 220 98 0.42 BFBLD750 2
BF80BLS03 3 8 48 3000 1.05 8 330 118 0.63 BFBLD750 2.6
BF80BLS04 3 8 48 3000 1.4 10.5 40 138 0.84 BFBLD750 3.2
Motor sem escova 48v

Motor DC sem escova série 86BLS

Motor DC sem escova, potência: 110W ~ 660W, tensão nominal: 48V, velocidade nominal: 3000rpm, torque nominal: 0,35Nm ~ 2,1Nm
Peças opcionais: caixa de velocidades, freio, codificador, ventilador, drivers integrados integrados...
modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Inércia do Rotor Motorista Peso
Fase Poloneses Vcc Rotações Nm UM C milímetros kg.cm2 / Kg
BF86BLS58-X002 3 8 48 3000 0.35 3 110 71 0.4 BFBLD750 1.5
BF86BLS71-X001 3 8 48 3000 0.7 6.3 220 84.5 0.8 BFBLD750 1.9
BF86BLS84 3 8 48 3000 1.05 9 330 98 1.2 BFBLD750 2.3
BF86BLS98-X015 3 8 48 3000 1.56 11.5 440 111.5 1.6 BFBLD750 2.7
BF86BLS125-X015 3 8 48 3000 2.1 18 660 138.5 2.4 BFBLD750 4
Motor sem escova 48v

Motor DC sem escova série 110BLS

Motor DC sem escova, potência: 518W ~ 2073W, tensão nominal: 310V, velocidade nominal: 3000rpm, torque nominal: 1,65Nm ~ 6,6Nm
Peças opcionais: caixa de engrenagens, freio, codificador, ventilador, drivers integrados integrados...
modelo Fase Poloneses Tensão nominal Velocidade nominal Torque nominal Corrente nominal Potência nominal Comprimento do corpo Motorista Peso
Fase Poloneses Vcc Rotações Nm UM KW milímetros / Kg
BF110BLS50 3 8 310 3000 2.38 2.7 0.75 134 BFBLD1100 3.3
BF110BLS75 3 8 310 3000 3.3 3.7 1.03 159 BFBLD2200 4.5
BF110BLS100 3 8 310 3000 5 5.6 1.57 184 BFBLD2200 5.8
BF110BLS125 3 8 310 3000 6.6 7.5 2.07 209 BFBLD2200 7.0

Os motores BLDC são compostos de três partes principais:

  1. Rotor : A parte rotativa, normalmente incorporada com ímãs permanentes.
  2. Estator : A parte estacionária que contém os enrolamentos do motor.
  3. Controlador Eletrônico : Gerencia a comutação trocando o sentido da corrente nos enrolamentos do estator.


Tipos de motores DC sem escova

Os motores DC sem escova podem ser categorizados com base em seus métodos de construção e comutação:

1. Motores BLDC de rotor interno

Neste projeto, o rotor está localizado dentro do estator. Os motores de rotor interno são conhecidos por seu alto torque e são comumente usados ​​em aplicações industriais.

2. Motores BLDC de rotor externo

Aqui, o rotor é posicionado fora do estator, resultando em um design compacto com alta inércia. Eles são populares em aplicações como drones e pequenos eletrodomésticos.

3. Motores BLDC baseados em sensores

Equipados com sensores (por exemplo, sensores de efeito Hall), esses motores fornecem feedback preciso sobre a posição do rotor, garantindo um controle preciso.

4. Motores BLDC sem sensor

Os motores sem sensor dependem de back-EMF (Força Eletromotiva) para determinar a posição do rotor. Eles são mais acessíveis e usados ​​em aplicações sensíveis ao custo, como ventiladores e bombas.



Como funciona um motor DC sem escova?

A operação de um motor DC sem escovas é baseada na interação entre o campo magnético dos enrolamentos do estator e os ímãs permanentes do rotor. Ao contrário dos motores com escovas, onde as escovas transferem fisicamente eletricidade para o rotor, os motores BLDC dependem de um controlador eletrônico para gerar um campo magnético rotativo.



Etapas na operação do motor BLDC:

  1. Comutação Eletrônica : O controlador alterna o fluxo de corrente entre diferentes enrolamentos, criando um campo magnético rotativo.
  2. Alinhamento do Rotor : O campo magnético do rotor se alinha com o campo magnético do estator, causando rotação.
  3. Feedback do sensor : Sensores como sensores de efeito Hall detectam a posição do rotor, garantindo uma comutação precisa.

Este processo contínuo garante maior eficiência e desgaste reduzido, tornando os motores BLDC ideais para aplicações exigentes.



Os motores DC sem escova BesFoc têm as seguintes vantagens principais:

(1) Com boas características mecânicas e características de regulação, podem substituir a regulação de velocidade do motor de escova DC, regulação de velocidade do motor de conversão de frequência, motor de indução mais regulação de velocidade do redutor.
(2) Pode funcionar em baixa velocidade e alta potência, salvar o redutor e acionar diretamente a grande carga.
(3) Possui muitas vantagens do motor de escova DC tradicional, mas também elimina a estrutura da escova e do anel coletor.
(4) Excelente desempenho de torque, desempenho de torque de média e baixa velocidade, o torque de partida é grande, a corrente de partida é pequena.
(5) Regulação de velocidade contínua, ampla faixa de velocidade, forte capacidade de sobrecarga.
(6) Pequeno volume, peso leve, grande produção.
(7) Partida suave, parada suave e boas características de frenagem podem deixar de fora o dispositivo mecânico ou eletromagnético original.
(8) O motor em si não tem perda de excitação e perda de escova, alta eficiência e um bom efeito abrangente de economia de energia.
(9) Alta confiabilidade, boa estabilidade, forte adaptabilidade e reparo e manutenção simples.
(10) Resistência à vibração, baixo ruído, pequena vibração, operação suave e longa vida.
(11) Sem faísca, especialmente adequado para locais públicos, anti-interferência, bom desempenho de segurança.



Aplicação de motor CC sem escova:

1. Indústria Automotiva

2. Eletrônicos de consumo

3. Automação Industrial

4. Dispositivos Médicos

5. Aeroespacial e Drones



Principais considerações ao escolher um motor BLDC

Ao selecionar um motor DC sem escovas para uma aplicação específica, é essencial avaliar os seguintes fatores:

Requisitos de torque e velocidade

Eficiência energética

Restrições de tamanho e peso

Condições Ambientais

Custo x desempenho

Perguntas frequentes sobre motor Bldc sem escova personalizado
