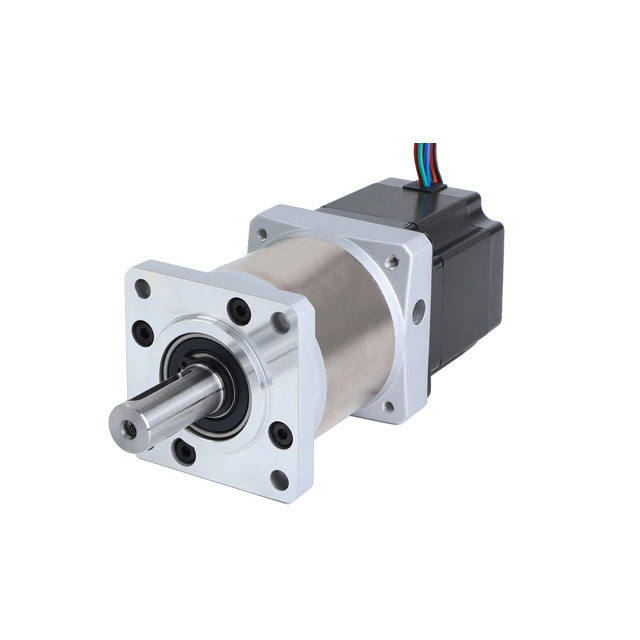

NEMA 34 BF86HS78-6004 con una caja paso a paso bipolar híbrida BF-HPS90-LMB con engranajes bipolar híbridos con una caja de cambios planetaria de alta precisión 4/5/7/10/16/20/25/28/35/40/50/70: 1

Besfoc NEMA 34 Motor paso a paso híbrido bipolar con longitud del cuerpo de 86x86x78 mm,  6.0a, 0.37 Ω 3.4mh y  con torque de mantenimiento 4.6nm (651.41oz.in) , Integró una caja de cambios planetaria común de 4 : 1/5  : 1/7  : 1 /10: 1 /16: 1  /20 : 1 /25 : 1  /28 : 1 /35: 1 /40: 1 /  40 :  /4 /1 1  /1 / 1 / 1 /1  /50 /1 /1  /1 / 1  /4 70 : 1 .  Relación de engranaje Hay disponible un eje trasero de φ14 mm de diámetro con orificios de tornillo en la tapa del extremo trasero. Es una buena solución a las aplicaciones que con espacio limitado pero necesitan baja velocidad y/o alto par . Para obtener más requisitos diferentes de motores paso a paso (como caja de cambios, freno, codificador o motores integrados), ¡contáctenos!

Especificaciones eléctricas:

• Tipo: motor paso a paso híbrido bipolar NEMA34

• Nombre del modelo: BF86HS78-6004

• Fase: 2

• Ángulo de paso: 1.8 grados

• Current: 6.0a

• Resistencia: 0.37 Ω ± 0.1 (20 ℃)

• Inductancia: 3.4MH ± 20%(1kHz 1V RMS)

• Torque de retención: 4.6 N.CM ( 651.41Oz.in)

• Clase de aislamiento: B (130 °); 80k máx.

• Piezas opcionales: caja de cambios, codificador, freno, controlador integrado ...


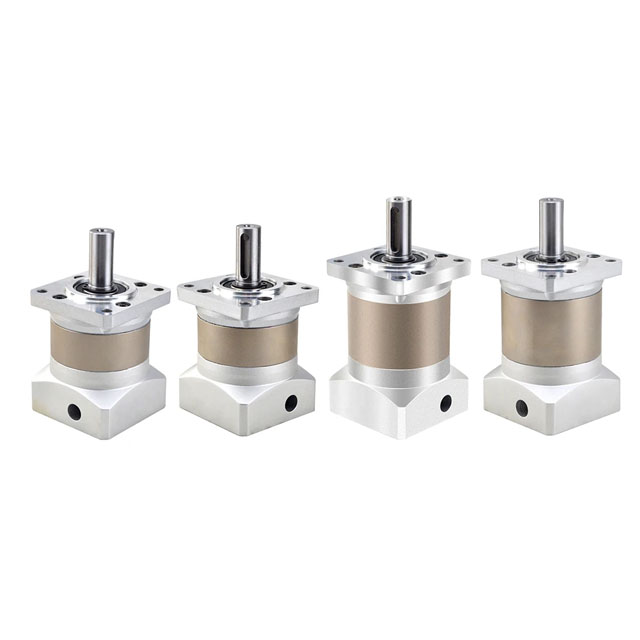

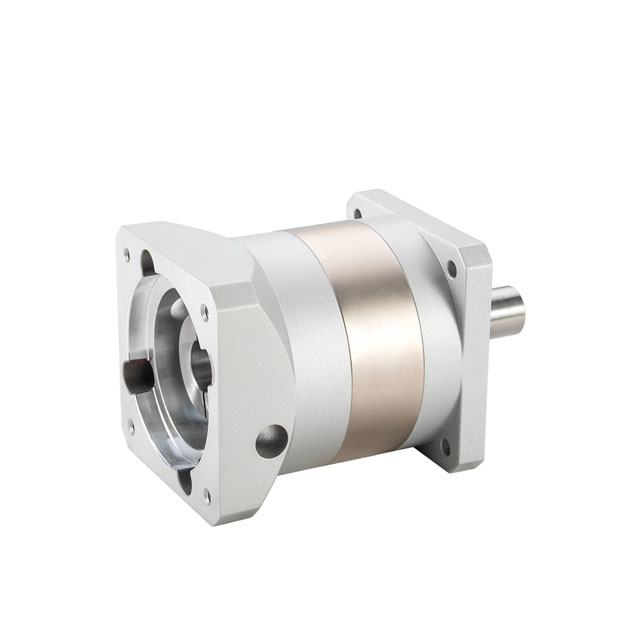

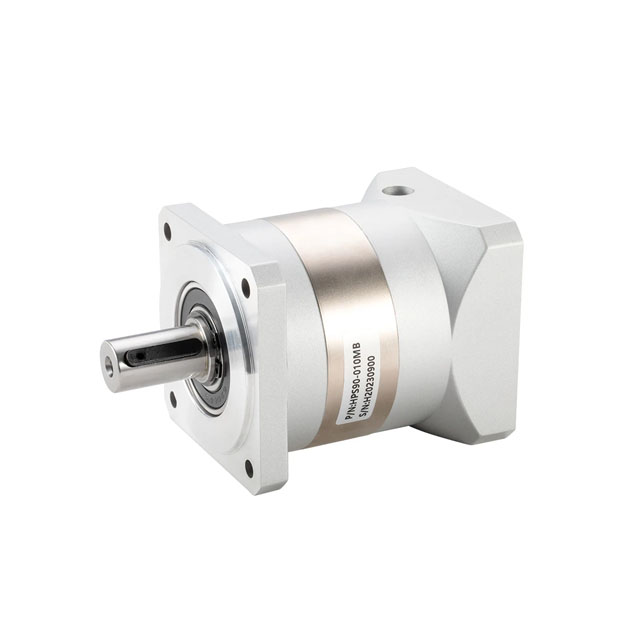

Especificaciones de la caja de cambios:

• Modelo: serie BF-HPS90-LMB

• Tipo de caja de cambios: caja de cambios planetaria de alta precisión

• Relación de engranajes ::  41/5  : 1/7  : 1  /10 : 1 /16 :  1/20 : 1/25  : 1/28  : 1/35 :  1/40 :  1/50 :  / 1  70 : 1

• Eficiencia: 96% / 94%

• Reacción: ≤10 arcmin - 15  arcmins

• Torque nominal: 39n.m - 100n.m

• Torque máximo: 78n.m - 200n.m

• Eje carga axial máxima: 800N

• Eje carga radial máxima: 1000N

• Velocidad de entrada nominal: 3000 rpm

• Velocidad de entrada máxima: 6000 rpm

• Vida promedio de vida: 20000h

• Ruido: ≤55db

• Nivel de protección: IP54

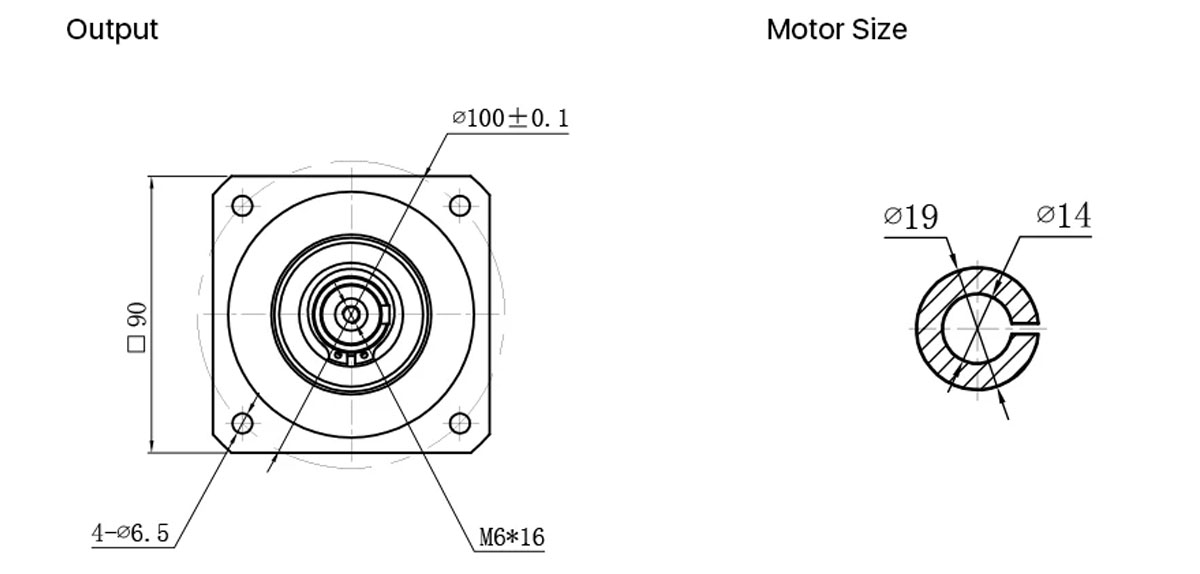

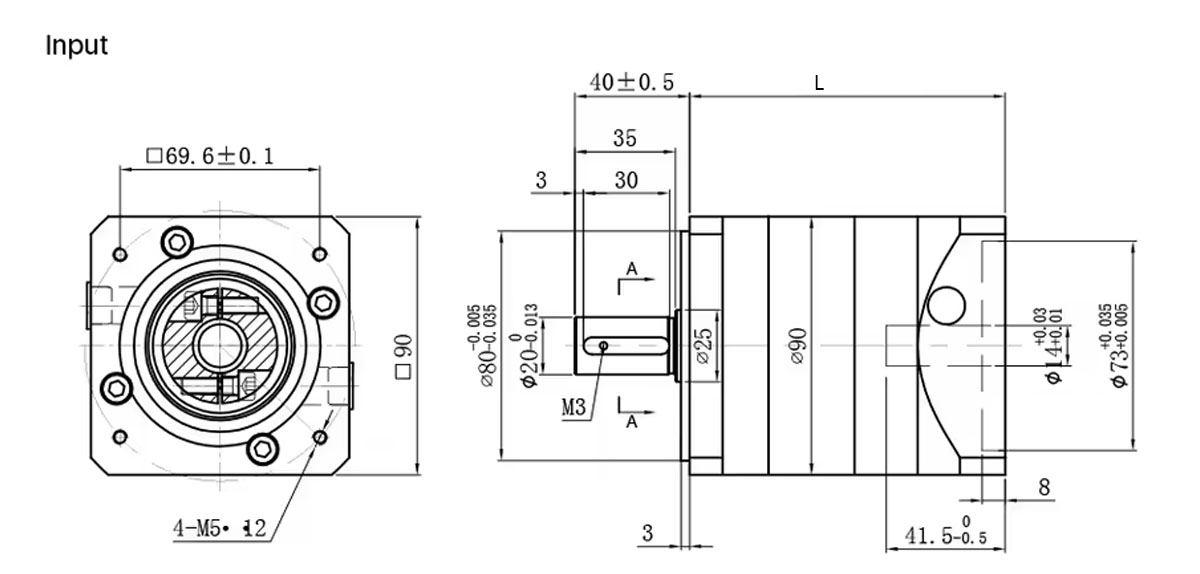

Especificaciones físicas:

• Tamaño del marco: NEMA 34 (86 x 86 mm)

• Longitud del motor: 78 mm

• Longitud de la caja de cambios: 150 mm / 172.5 mm

• Diámetro del eje de la caja de cambios: φ20 mm

• Longitud del eje de la caja de cambios: 40 mm

• Longitud de la llave de la caja de cambios: 30 mm

• Diámetro del eje del motor:  φ14 mm

• Longitud del eje del motor: 32 mm

• Número de clientes potenciales: 4

• Longitud del plomo: 300 mm

• BF-HPS90-L1MB  Peso: 2.9 kg

• BF-HPS90-L2MB  Peso: 3.7 kg




Conexión de cables:
