Домашній / Центр продуктів / Лінійний кроковий двигун / Неоплачуючий лінійний кроковий двигун / NEMA 14 BF35HSC42-1004 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 0,2 нм (28,32oz.in) 35x35x42mm 1,0A 4 Провід

NEMA 14 BF35HSC28-0504 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 0,1 нм (14,16oz.in) 35x35x28 мм 0,5a 4 дроти

NEMA 14 BF35HSC42-1004 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 0,2 нм (28,32oz.in) 35x35x42mm 1,0A 4 Провід

Тип: NEMA14 2FASE неволожений свинцевий гвинтовий кроковий двигун

Струм: 1.0a

Опір: 3,8 Ом

Оцінений крутний момент: 20n.cm (28.32oz.in)

Модель:
BF35HSC42-1004
Бренд:
Бестока
СТЕТЕР ДЛЯ ДОСЛІДНИ:
Лінійні двигуни
Свинцеві види гвинта:
Необхідний лінійний
СТОРНИЙ РОЗМІР ДЛЯ:
NEMA14 (35 мм)
Кількість потенційних клієнтів:
4WIRES
Фаза:
2 фаза
Крок кута:
1,8 °
MOQ:
10 шт.


Наявність:



Дізнатись

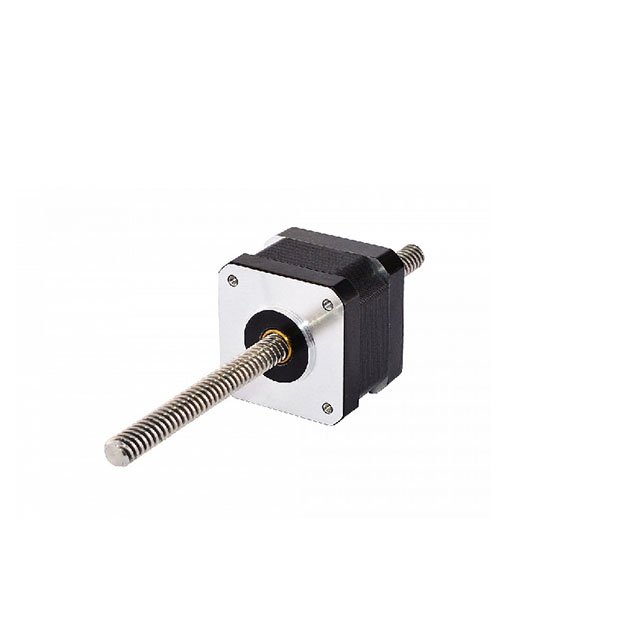

BESFOC NEMA 14 Неволотний свинцевий гвинтовий ступінчастий двигун (BF35HSC42-1004) з кутом кроку 1,8 DEG та розміром 35x35x42 мм. Розмір гвинта, включаючи TR5, TR6 та TR8 . Він має 4 дроти, 1,0A, 3,8 Ом 3,5 мг та з утримуючим крутним моментом 20n.cm (28.32oz.in) . для більш різних вимог по кроку (наприклад, коробка передач, гальмо, кодер або інтегровані двигуни), будь ласка, зв'яжіться з нами !!!

Електричні характеристики:

Тип: NEMA14 Неволотний свинцевий гвинтовий кроковий двигун
Назва моделі: BF35HSC42-1004
Фаза: 2
Крок кута: 1,8 градусів
Струм: 1.0a
Опір: 3,8 Ом ± 0,1 (20 ℃)
Індуктивність: 3,5м год. ± 20%(1 кГц 1В RMS)
Тримання крутного моменту: 20n.cm (28.32oz.in)
Клас ізоляції: B (130 °); 80k макс.
Додаткові деталі: коробка передач, кодер, гальмо, інтегрований драйвер ...

Фізичні характеристики:

Розмір рами: NEMA 14 (35 х 35 мм)
Довжина тіла: 42 мм
Діаметр валу: TR5, TR6, TR8
Тип валу: Неволотний свинцевий гвинт

Підключення дротів:

A+	A-	B+	B-
Чорний	Зелений	Червоний	Блакитний

Попередній:

Далі:

Супутні продукти

NEMA 23 BF57HSC41-2804 Неволотний лінійний ступінь двигуна 1,8 градусів 0,55 нм (77,89 унцій) 57x57x41mm 2,8a 4 проводи

NEMA 23 BF57HSC112-3004 Неволосний лінійний ступінь двигуна 1,8 градус 3 н.м. (424.84oz.in) 57x57x112mm 3.0a 4 проводи

NEMA 23 BF57HSC100-3004 Неволотний лінійний ступінь двигуна 1,8 градусів 2,8 нм (396,51oz.in) 57x57x100mm 3.0a 4 проводи

NEMA 23 BF57HSC82-3004 Неволотний лінійний ступінь двигуна 1,8 градусів 2,1 нм (297,38oz.in) 57x57x82mm 3.0a 4 Провід

NEMA 23 BF57HSC76-2804 Неволотний лінійний кроковий двигун 1,8 градусів 1,89 нм (267,65oz.in) 57x57x76mm 2,8a 4 проводи

NEMA 23 BF57HSC56-2804 Неволосний лінійний кроковий двигун 1,8 градусів 1,2 нм (169,93oz.in) 57x57x56mm 2,8a 4 дроти

NEMA 23 BF57HSC51-2804 Неволосний лінійний ступінь двигуна 1,8 градусів 1 н.м (141,61oz.in) 57x57x51 м. 2,8a 4 проводи

NEMA 23 BF57HSC41-2804 Неволотний лінійний ступінь двигуна 1,8 градусів 0,55 нм (77,89 унцій) 57x57x41mm 2,8a 4 проводи

NEMA 17 Неоплацький лінійний кроковий двигун

NEMA 17 BF42HSC60-1704 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 73NCM (103,38oz.in) 42x42x60mm 1,7a 4 проводи

NEMA 17 Неволовний лінійний кроковий двигун

NEMA 17 BF42HSC48-1684 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 55 нкм (77,89oz.in) 42x42x48mm 1,7A 4 Провід

NEMA 17 Лінійний кроковий двигун для 3D -принтера

NEMA 17 BF42HSC40-1704 НЕЗАКОННИЙ ЛІНІЙНИЙ СТОРНИЙ ДЛЯ 1,8 градусів 42NCM (59.48oz.in) 42x42x40mm 1,7A 4 Провід

NEMA 17 BF42HSC34-1334 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 26NCM (36,82oz.in) 42x42x34мм 1,33a 4 проводи

NEMA 14 BF35HSC34-1004 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 0,14 нм (19,83oz.in) 35x35x34мм 1,0a 4 дроти

NEMA 14 BF35HSC28-0504 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 0,1 нм (14,16oz.in) 35x35x28 мм 0,5a 4 дроти

NEMA 11 BF28HSC32-0674 Неопливний лінійний ступінь двигуна 1,8 градусів 6n.cm (8,50oz.in) 28x28x32mm 0,67a 4 дроти

NEMA 11 BF28HSC51-0674 Неопливний лінійний ступінчастий двигун 1,8 градусів 12n.cm (16,99oz.in) 28x28x51мм 0,67a 4 проводи

NEMA 11 BF28HSC45-0674 Неопливний лінійний ступінь двигуна 1,8 градусів 9n.cm (12,75oz.in) 28x28x45 мм 0,67a 4 проводи

NEMA 11 BF28HSC32-0674 Неопливний лінійний ступінь двигуна 1,8 градусів 6n.cm (8,50oz.in) 28x28x32mm 0,67a 4 дроти

NEMA 8 BF20HSC30-0604 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 1,8 н.с.

NEMA 8 BF20HSC38-0604 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 3N.CM (4.25oz.in) 20x20x38mm 0.6a 4 дроти

NEMA 8 BF20HSC30-0604 НЕЗАКОННИЙ ЛІНЕЙНИЙ СТОПЕР ДЛЯ 1,8 градусів 1,8 н.с.

Електричні специфікації
Тип товару	/	NEMA 14 Неволовний лінійний кроковий двигун
Назва моделі	/	BF35HSC42-1004
Фаза	фаза	2
Крок кута	°	1.8
Поточний		1
Опір	Ω	3.8
Індуктивність	MH	3.5
Оцінений крутний момент (нм)	N.CM	20
Тримав крутний момент (Oz.in)	Oz.in	28.32
Біполярний/однополярний	/	Біполярний
Клас ізоляції	/	Б
Крутний момент	g.cm	125
Інерція ротора	g.cm²	23

Фізичні специфікації
Розмір рами	мм	NEMA 14 (35 х 35)
Тип вихідного валу	/	Неволотний свинцевий гвинт лінійний кроковий двигун
Діаметр валу	мм	TR5, TR6, TR8
Кількість ведучих	/	4
Довжина проводки	мм	300
Вага	Кг	0.22

Фізична специфікація свинцевого гвинта
Гвинтова діаметр	Гвинт	Гвинт	Подорож за крок	Гвинтова діаметр	Гвинт	Гвинт	Подорож за крок
мм	мм	мм	мм	мм	мм	мм	мм
TR5	1	1	0.005	TR8	0.5	0.5	0.0025
TR5	2	1	0.01		2	2	0.01
Tr6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Електричні специфікації
Тип товару	/	NEMA 14 Неволовний лінійний кроковий двигун
Назва моделі	/	BF35HSC42-1004
Фаза	фаза	2
Крок кута	°	1.8
Поточний		1
Опір	Ω	3.8
Індуктивність	MH	3.5
Оцінений крутний момент (нм)	N.CM	20
Тримав крутний момент (Oz.in)	Oz.in	28.32
Біполярний/однополярний	/	Біполярний
Клас ізоляції	/	Б
Крутний момент	g.cm	125
Інерція ротора	g.cm²	23

Фізичні специфікації
Розмір рами	мм	NEMA 14 (35 х 35)
Тип вихідного валу	/	Неволотний свинцевий гвинт лінійний кроковий двигун
Діаметр валу	мм	TR5, TR6, TR8
Кількість ведучих	/	4
Довжина проводки	мм	300
Вага	Кг	0.22
