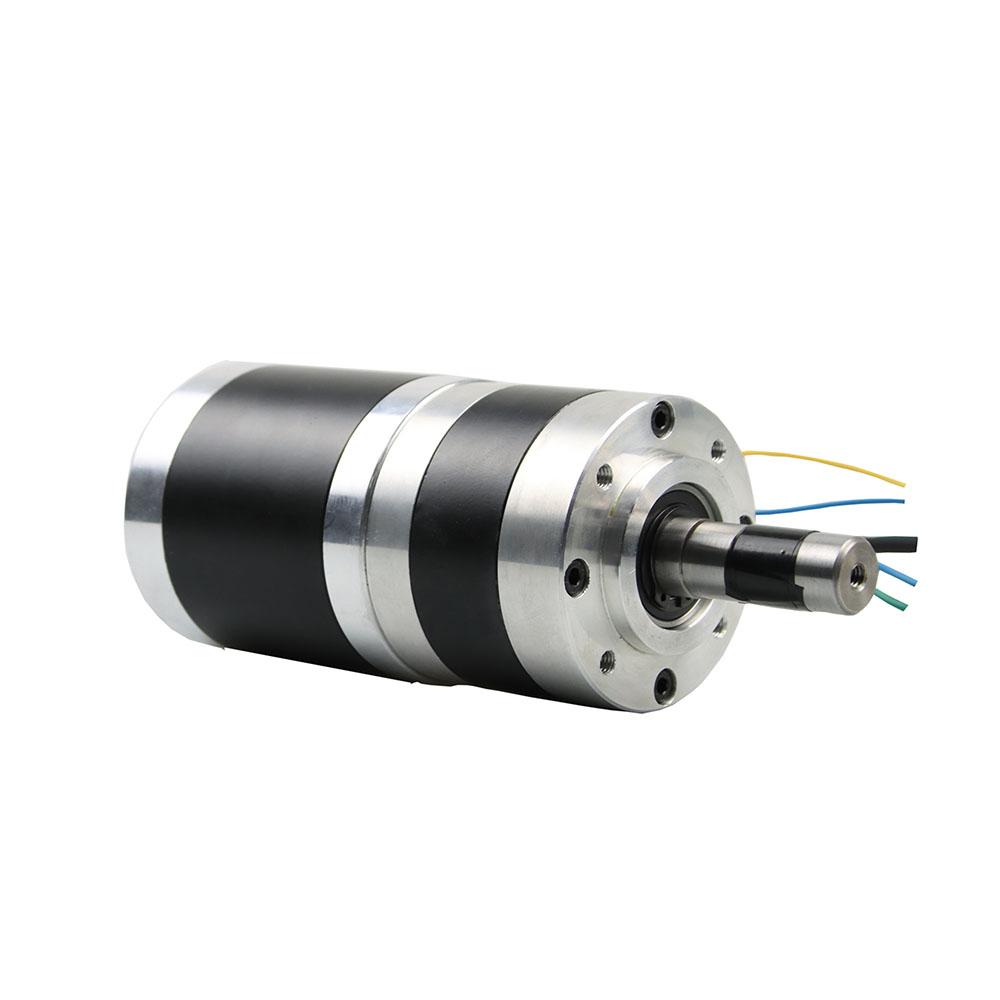

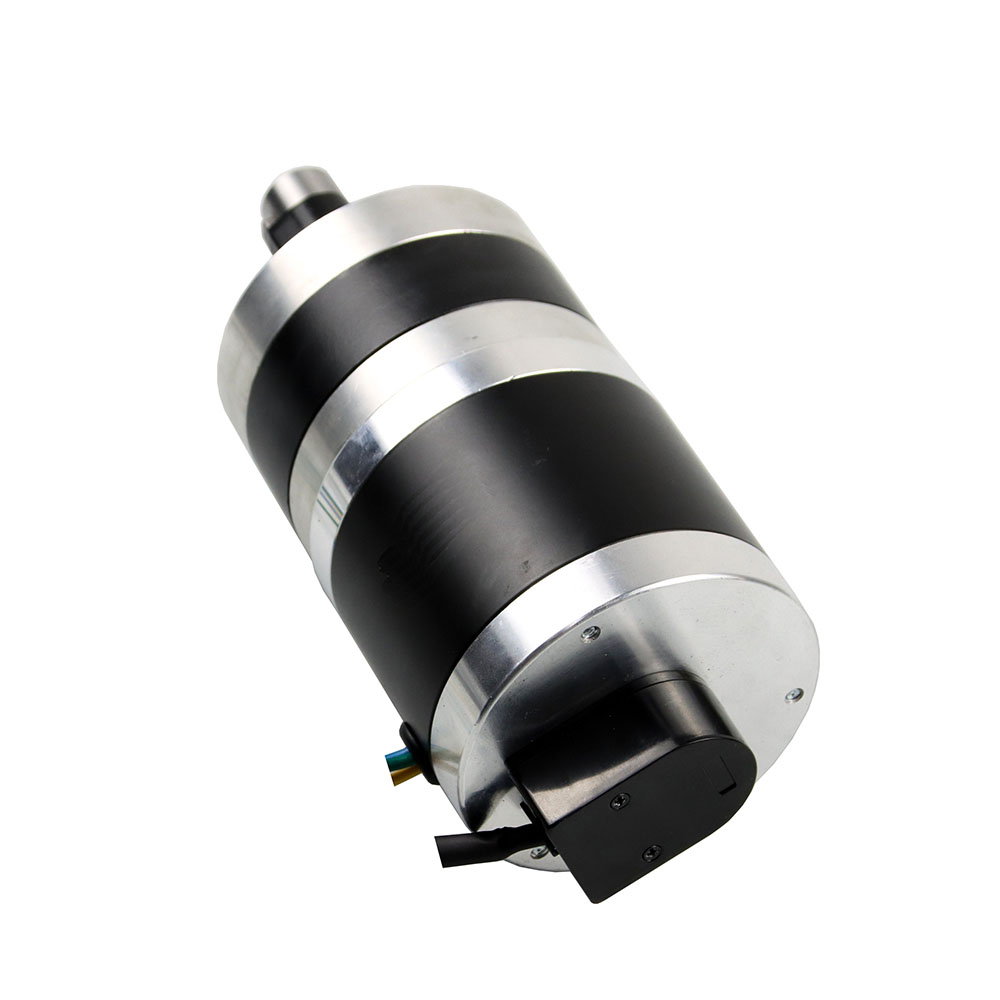

BF80BLS04 Двигун BLDC із круглою головкою та звичайним планетарним редуктором 80x80 мм, 3 фази

Тип: 80 мм, 48 В, 440 Вт, безщітковий двигун постійного струму з круглою головкою,
Фаза: 3
полюси: 4
Номінальний крутний момент: 1,4 Нм
Номінальний струм: 10,5 А
Довжина корпусу: 138 мм
Спеціальні частини: Двигуни, коробки передач, кодери, гальма, інтегровані драйвери...

модель:
BF80BLS04 Двигун BLDC з редуктором
Бренд:
Besfoc
Bldc Poles:
8 полюсів
Розмір двигуна Bldc:
80 мм
Номінальна напруга:
48В
MOQ:
10 шт


Наявність:



Запитуйте

Загальні характеристики безщіткового двигуна Bldc постійного струму 48 В 80 мм:

Загальні характеристики
Пункт	Специфікація
Намотувальний тип	Дельт
Кут ефекту Холла	Електричний кут 120 градусів
Вал закінчився	0,025 мм
Радіальна гра	0,02 мм при 450 г
Закінчити гру	0,08 мм при 450 г
Максимальна радіальна сила	115N@20 мм від фланця
Макс. осьова сила	45N
Клас ізоляції	клас B
Діелектрична міцність	500 В постійного струму протягом однієї хвилини
Опір ізоляції	100 МОм мін., 500 В постійного струму

Безщітковий двигун Bldc 80 мм 48 В постійного струму Електричні характеристики:

Електричні характеристики
Модель	/	BF80BLS04
Фаза	/	3
поляки	/	4
Номінальна напруга	vdc	48
Номінальна швидкість	об/хв	3000
Номінальний крутний момент	Нм	1.4
Номінальний струм	А	10.5
Номінальна потужність	В	440
Піковий крутний момент	Нм	4.2
Піковий струм	А	31.5
Зворотна ЕРС	V/Krpm	13
Константа крутного моменту	Нм/А	0.124
Інерція ротора	г.см2	840
Довжина тіла	мм	138
вага	кг	3.2
датчик	/	Мед-колодязь
Клас ізоляції	/	Б
Клас ізоляції	/	IP30
Температура зберігання	℃	-25～+70℃
Робоча температура	℃	-15～+50℃
Робоча вологість	RH	85% RH або менше (без конденсації) ≤85% RH
Робоче середовище	/	На відкритому повітрі (без прямого сонячного світла), без корозійного газу, без горючого газу, без масляного туману, без пилу
Висота	м	1000 метрів або менше

Підключення проводів:

Bldc Motors Провід			Провід датчика Холла
U	В	В	+5 В постійного струму	GND	Ху	Hv	Hw
Жовтий	Зелений	Синій	Червоний	чорний	Привіт	Зелений	Синій

Специфікація планетарного редуктора BF-80PMB800K:

Матеріал кільця	метал
Підшипник на виході	Шарикопідшипники
Макс. Радіальний (12 мм від фланця)	600N
Макс. осьове навантаження на вал	200N
Радіальний люфт вала (біля фланця)	≤0,08 мм
Осьовий люфт вала	≤0,4 мм
Люфт без навантаження	≤2,5°
Зусилля пресування вала, макс	1000N

Технічні характеристики шестерні валу двигуна:

Модуль	1
Кількість зубів	12	13	22
Кут тиску	20°
Діаметр отвору	Шестерня на 10 зубів	Φ7H7	Φ8H7
Коефіцієнт зниження	1:6.6 1:23 1:26 1:37 1:92 1:138	1:5.31 1:19 1:30 1:74 1:111	1:3,55 1:13 1:50

планетарного редуктора : Фізичні характеристики

Коефіцієнт зниження	Точний коефіцієнт зменшення	Номінальний допуск крутного моменту	Максимальний миттєвий крутний момент	Ефективність	L (мм)	Вага (г)
1: 3,55 1 : 5,31 1 :6.6	1: 3,55 1 : 5,31 1 :6.6	8 Нм макс	12 Нм	90%	55,7±0,5	1100
1: 13 1 : 19 1 :23	1: 12,57 1 : 18,82 1 :23.4	30 Нм макс	45 Нм	81%	72,2±0,5	1500
1: 26 1 : 30 1 :37	1: 26,05 1 : 30,08 1 :37.4	60 Нм макс	90 Нм	73%	72,2±0,5	1500
1: 50 1 : 74 1 : 92 1 : 111 1 :138	1: 49,62 1 : 74,28 1 : 92,37 1 : 111,2 1 :138.28	80 Нм макс	120 Нм	66%	88,5±0,5	1880
Вхід і вихід однакові напрямки обертання; Максимальний двигун вхідна швидкість: <4000rpm; Діапазон робочих температур: -15 ℃ ~ +80 ℃
