Гибрид комбинацияны немесе қоспаны білдіреді. Гибридті қадамдық қозғалтқыштар немесе HB қадамдық қозғалтқыштары айнымалы құлықсыз қадамдық қозғалтқыштардың және тұрақты магнитті қадамдық қозғалтқыштың мүмкіндіктерін біріктіреді. Қадамдық қозғалтқыштың білігі оған электрлік командалық импульстерді тиісті ретпен бергенде, дискретті қадамдық қадамдармен айналады. Нақты орналастыру үшін гибридті қадамдық қозғалтқыштар ең жақсы таңдау болып табылады. Басқару сигналдарының барлық түрлері, мысалы, сандық, аналогтық, байланыс және т.б. позиция мен жылдамдық үшін әртүрлі қолданбаларда кеңінен қолданылады. Бастапқы түрі, кодер түрі, IP65 түрі, жетек және контроллері бар біріктірілген түрі, тежегіш түрі және беріліс түрі сияқты әртүрлі HB қозғалтқыш түрлері бар.
Кәсіби қадамдық қозғалтқыш өндірушісі ретінде BesFoc крутящий, жылдамдық және қадам ажыратымдылығы салаларында тамаша өнімділікті қамтамасыз етеді. Гибридті қадамдық қозғалтқыштар үшін қадамдық бұрыштар әдетте бір айналымға 200-ден 400 қадамға дейін ауытқиды. BesFoc униполярлы және биполярлы гибридті қозғалтқыштарға стандартты гибридті қадамдық қозғалтқыштар, беріліс қорабының қадамдық қозғалтқыштары, тежегіш қадамдық қозғалтқыштар, тұйық контурлы қадамдық қозғалтқыштар, сызықты қадамдық қозғалтқыштар, қуыс білікті қадамдық қозғалтқыштар, IP65 су өткізбейтін қадамдық қозғалтқыштар, біріктірілген қадамдық қозғалтқыштар кіреді......
Қадамдық қозғалтқыш - бұл өз білігін дәл, бекітілген дәрежелі қадамдармен айналдыратын электр қозғалтқышы. Ішкі дизайнының арқасында сіз датчиктерді қажет етпей, осы қадамдарды санау арқылы біліктің нақты орнын бақылай аласыз. Бұл дәл басқару қадамдық қозғалтқыштарды көптеген қолданбалар үшін тамаша етеді.
Қадамдық қозғалтқыш жүйесі:
Қадамдық қозғалтқыш жүйесінің жұмысы ротор мен статор арасындағы өзара әрекеттесу айналасында айналады. Міне, әдеттегі қадамдық қозғалтқыштың қалай жұмыс істейтінін егжей-тегжейлі қарастырыңыз:
Сигнал генерациясы: контроллер қажетті қозғалысты білдіретін электр импульстерінің тізбегін жасайды.
Драйверді белсендіру: Драйвер контроллерден сигналдарды қабылдайды және айналмалы магнит өрісін жасай отырып, қозғалтқыш орамдарын белгілі бір ретпен қуаттандырады.
Ротордың қозғалысы: статор тудыратын магнит өрісі ротормен әрекеттеседі, бұл оның дискретті қадамдармен айналуына әкеледі. Қадамдар саны контроллер жіберетін импульс жиілігіне сәйкес келеді.
Кері байланыс (міндетті емес): Кейбір жүйелерде қозғалтқыштың дұрыс қашықтықты жылжытқанына көз жеткізу үшін кодер сияқты кері байланыс механизмі пайдаланылуы мүмкін. Дегенмен, көптеген қадамдық қозғалтқыш жүйелері драйвер мен контроллердің нақты басқаруына сүйене отырып, кері байланыссыз жұмыс істейді.
Гибридті қадамдық қозғалтқыштардың құрылымы:
Гибридті қадамдық қозғалтқыштың құрылымы бірнеше негізгі компоненттерден тұрады:
Статор, ротор, қақпақ, білік, мойынтірек, магниттер, темір өзектер, сымдар, орама оқшаулағыштары, гофрленген шайбалар және т.б.
Гибридті қадамдық қозғалтқыш құрылымының жұмыс принципі:
Сыртқы басқару импульстері мен бағыт сигналдарына негізделген, қадамдық қозғалтқыштың драйвері алға немесе кері бағытта белгілі бір уақыт тізбегінде қуаттандырылатын қадамдық қозғалтқыш орамдарын басқарады, қозғалтқышты алға/кері бағытта айналдырады немесе ішкі логикалық тізбегі арқылы бекітеді.
Мысал ретінде 1,8 градустық екі фазалы қозғалтқышты алайық:
Мысалы, 1,8 градустық екі фазалы қадамдық қозғалтқышты алайық: екі фазалық орамдар электрлік қоздырылған кезде, қозғалтқыштың шығыс білігі қозғалмайды және орнында бекітіледі. Қозғалтқышты номиналды токта құлыптауға арналған максималды момент ұстау моменті болып табылады. Фазалық орамалардың біріндегі ток бағытын өзгертсе, қозғалтқыш берілген бағытта бір қадам (1,8 градус) айналады. Сол сияқты, егер басқа орамдағы ток бағыты өзгерсе, қозғалтқыш бұрынғыға қарама-қарсы бағытта бір қадам (1,8 градус) айналады. Орамдардың орамдары арқылы өтетін токтарды қозу реті бойынша дәйекті түрде ауыстырған кезде, қозғалтқыш өте жоғары жұмыс дәлдігімен белгіленген бағытта қадамдармен үздіксіз айналады. 1,8 градустық екі фазалы қадам қозғалтқышы үшін бір апта айналу үшін 200 қадам қажет.
Екі фазалы қадамдық қозғалтқыштарда орамдардың екі түрі бар: биполярлы және бірполярлы. Биполярлы қозғалтқыштарда әрбір фазада бір ғана орама катушкасы бар, ток бірдей катушкада дәйекті ауыспалы қозу кезінде қозғалтқыш үздіксіз айналады, жетек тізбегінің конструкциясы дәйекті коммутация үшін сегіз электронды қосқышты қажет етеді. Бір полярлы қозғалтқыштарда әр фазада қарама-қарсы полярлық екі орама катушкасы болады, қозғалтқыш бір фазадағы екі орама катушкалары кезектесіп қуаттанған және қозған болғанша үздіксіз айналады. Жетек тізбегінің дизайны тек төрт электронды ажыратқышты қажет етеді. Биполярлы жетек режимінде биполярлы жетек режиміндегі қозғалтқыштың шығыс моменті бірполярлы жетек режиміне қарағанда шамамен 40% жоғары, өйткені әрбір фазадағы орама катушкалар 100% қозғалады.
Besfoc
қадамдық қозғалтқышы - дәл қадамдармен қозғалатын электромеханикалық құрылғы,
3D принтерлерінде, CNC машиналарында, робототехникада, медициналық құрылғыларда және дәл орналастыруды және қайталанатын қозғалысты қажет ететін өнеркәсіптік автоматтандыру жүйелеріндегі қолданбалар үшін өте қолайлы.
Besfoc Stepper Motors
төмен жылдамдықта жоғары айналу моментін, тегіс қозғалысты, төмендетілген дірілді, тиімді электромагниттік дизайнды және дәл қадам дәлдігін қамтамасыз етеді, бұл оларды жарамды етеді .
жоғары дәлдіктегі өнеркәсіптік қолданбаларға .
түрлендіру арқылы
Сандық импульстарды қозғалыстың бекітілген қадамдарына Besfoc Stepper Motors
позицияны дәл бақылауға, қадамдарды сенімді бақылауға және қайталанатын қозғалысқа мүмкіндік береді.автоматтандыру және робот жүйелері үшін маңызды
Besfoc ұсынады

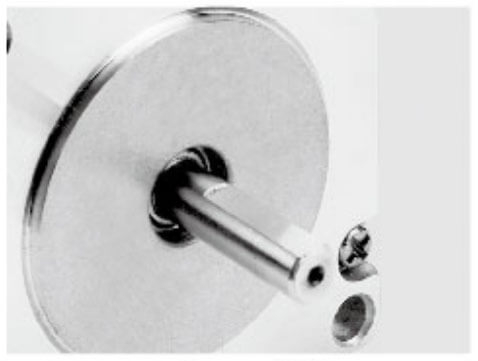

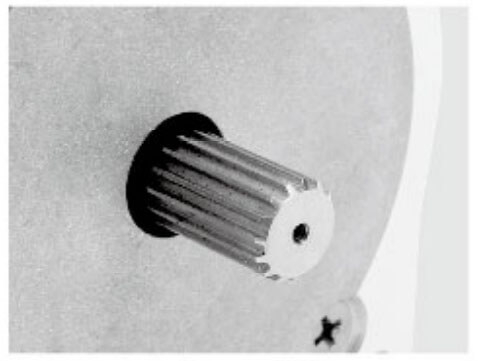

білік түрлерін, қуыс біліктерді, кодерлерді, тежегіштерді, редукторларды, герметикалық қозғалтқыштарды, өткізгіш ұзындықтарды, аяқтау қосқыштарын және біріктірілген драйвер опцияларын , бұл қозғалтқыштардың
арнайы қолданбалы және қоршаған ортаны қорғау талаптарына сәйкес келуін қамтамасыз етеді..
бар тығыздалған немесе берік қадамдық қозғалтқыштар
IP қорғанысы бар, шаң өткізбейтін немесе ылғалға төзімді конструкциялары сенімді жұмысты қамтамасыз етеді
сыртқы, ылғалды немесе шаңды өнеркәсіптік орталарда , техникалық қызмет көрсету мен тоқтау уақытын азайтады.
Қолжетімді
NEMA өлшемдері NEMA 8-ден NEMA 52-ге дейін, қамтиды .
ток, кернеу, момент және жылдамдықты тұтынушы жүйесінің сипаттамалары мен интеграция қажеттіліктеріне сәйкес реттелетін
Иә. Besfoc
моментті арттыру және төмен жылдамдық үшін беріліс қорабының опцияларын және
кері байланыс пен жабық циклды басқару үшін кодерлермен қамтамасыз етеді.арттыра отырып,
позициялау дәлдігін және бірқалыпты қозғалысты автоматтандырылған жүйелерде
Besfoc
CE, RoHS, Reach, ISO9001 сертификаттарын , 10 жылдан астам тәжірибесін және білікті ҒЗТКЖ топтарын пайдаланады,
үлгіні жиі 7 күн ішінде жеткізуді және жоғары көлемді тапсырыстар үшін жаппай өндірісті ұсынады.
Besfoc ұсынады
қолданбалы нұсқауды, электр схемаларын, өнімділікті оңтайландыруды және жүйені біріктіруге қолдауды , бұл тұтынушыларға күрделі автоматтандыру қондырғыларында қозғалтқыштарды тиімді орнатуға және конфигурациялауға көмектеседі.
Реттелетін қадамдық қозғалтқыштар
дәл механикалық және электрлік талаптарға сай келеді, интеграциялық шығындарды азайтады, жүйенің сенімділігін арттырады және қозғалысты дәл басқаруды қамтамасыз етеді , бұл оларды үшін өте қолайлы етеді.
озық робототехника, CNC және өнеркәсіптік автоматтандыру .
