Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш

Шарлы бұрандалы қадамдық қозғалтқыш дегеніміз не?

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш екі маңызды технологияны біріктіреді: шарикті бұранда және қадамдық қозғалтқыш.

1. Шарлы бұранда :

Шарлы бұранда - айналмалы қозғалысты жоғары тиімділікпен және ең аз үйкеліспен сызықтық қозғалысқа түрлендіру үшін айналмалы шарикті мойынтіректерді пайдаланатын сызықты жетектің бір түрі. Жылжымалы үйкеліске негізделген дәстүрлі қорғасын бұрандаларынан айырмашылығы, шарикті бұрандалар шарлар мен гайка арасындағы домалау контактісін қамтамасыз етеді, нәтижесінде үйкеліс азаяды, тиімдірек және жүк көтергіштігі жоғары болады.

2. Сызықтық қадамдық қозғалтқыш :

Сызықтық қадамдық қозғалтқыш - бұл тікелей сызықты қозғалысты тудыратын дискретті қадамдармен қозғалатын электр қозғалтқышының бір түрі. Қадамдық қозғалтқыштар дәл, қайталанатын қозғалысты қажет ететін қолданбалар үшін өте қолайлы және олар қозғалысты басқару жүйелерінде кеңінен қолданылады.

Біріктірілген кезде бұл екі технология жоғары дәлдікті, ең аз кері соққыны және тиімді сызықтық қозғалысты қамтамасыз ететін сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқышты құрайды. Шарлы бұранданың сыртқы жіптері жүкті өңдеудің жоғары мүмкіндіктерін қамтамасыз етеді және тозуды азайтады, ал қадамдық қозғалтқыш дәл, қадамдық қозғалысты қамтамасыз етеді.



BesFoc шарикті бұрандалы қадамдық қозғалтқыш

BesFoc төрт түрлі қорғасын бұрандалы өзектерді ұсынады, оның ішінде сыртқы Т-тәрізді бұранда, сыртқы шарикті бұранда, тұтқын және тұтқын емес жетекші бұранда, сызықты қозғалтқыш өлшемдері 8 11 14 17 23 24 34.

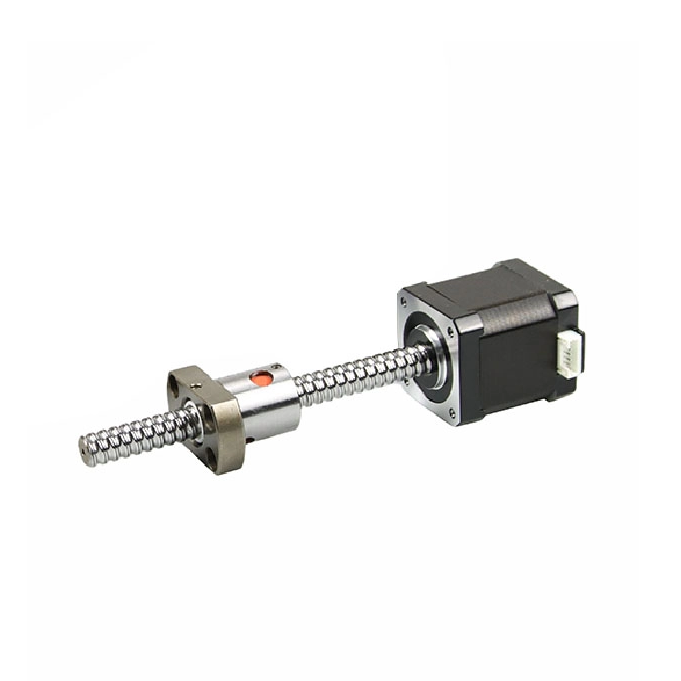

Шарлы бұрандалы сызықты қадамдық қозғалтқыш

NEMA 11 Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш

NEMA11 (28 мм) сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш шағын өлшемді, жоғары өнімділік, ұзақ мерзімділік, төмен шу және жоғары тиімділік сипаттамаларына ие. Сонымен қатар, біз тұтынушыларға әртүрлі қозғалтқыш ұзындықтарын, әртүрлі бұрандалы сымдарды және таңдау үшін әртүрлі бұрандалы соққыларды ұсынамыз.
Қосымша: қосқыштар, беріліс қорабы, кодер, тежегіш, кіріктірілген драйверлер...
Үлгі Қадамдық бұрыш Фаза Білік түрі Сымдар Дене ұзындығы Ағымдағы Қарсылық Индуктивтілік Ұстау моменті Жетекшілер № Ротор инерциясы Салмағы
(°) / / / (L)мм А Ω мН Н.см Жоқ. г.см2 Кг
BF28HSB32-0674 1.8 2 Шарлы бұранда Тікелей сым 32 0.67 5.6 3.4 6 4 9 0.11
BF28HSB45-0674 1.8 2 Шарлы бұранда Тікелей сым 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HSB51-0674 1.8 2 Шарлы бұранда Тікелей сым 51 0.67 9.2 7.2 12 4 18 0.2

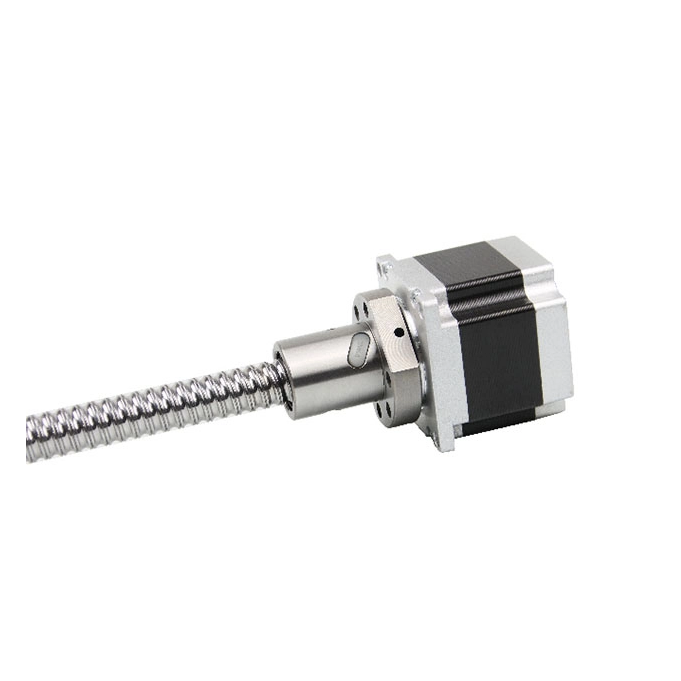

Шарлы бұрандалы сызықты қадамдық қозғалтқыш

NEMA 17 сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш

NEMA17 (42 мм) сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш шағын өлшемді, жоғары өнімділік, ұзақ мерзімділік, төмен шу және жоғары тиімділік сипаттамаларына ие. Сонымен қатар, біз тұтынушыларға әртүрлі қозғалтқыш ұзындықтарын, әртүрлі бұрандалы сымдарды және таңдау үшін әртүрлі бұрандалы соққыларды ұсынамыз.
Қосымша: қосқыштар, беріліс қорабы, кодер, тежегіш, кіріктірілген драйверлер...
Үлгі Қадамдық бұрыш Фаза Білік түрі Сымдар Дене ұзындығы Ағымдағы Қарсылық Индуктивтілік Ұстау моменті Жетекшілер № Ротор инерциясы Салмағы
(°) / / / (L)мм А Ω мН Н.см Жоқ. г.см2 Кг
BF42HSB34-1334 1.8 2 Шарлы бұранда Тікелей сым 34 1.33 2.1 2.5 26 4 34 0.22
BF42HSB40-1704 1.8 2 Шарлы бұранда Тікелей сым 40 1.7 1.5 2.3 42 4 54 0.28
BF42HSB48-1684 1.8 2 Шарлы бұранда Тікелей сым 48 1.68 1.65 2.8 44 4 68 0.35
BF42HSB60-1704 1.8 2 Шарлы бұранда Тікелей сым 60 1.7 3 6.2 7.3 4 102 0.55
Шарлы бұрандалы сызықты қадамдық қозғалтқыш

NEMA 23 сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш

NEMA23 (57 мм) сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш шағын өлшемді, жоғары өнімділік, ұзақ мерзімділік, төмен шу және жоғары тиімділік сипаттамаларына ие. Сонымен қатар, біз тұтынушыларға әртүрлі қозғалтқыш ұзындықтарын, әртүрлі бұрандалы сымдарды және таңдау үшін әртүрлі бұрандалы соққыларды ұсынамыз.
Қосымша: қосқыштар, беріліс қорабы, кодер, тежегіш, кіріктірілген драйверлер...
Үлгі Қадамдық бұрыш Фаза Білік түрі Сымдар Дене ұзындығы Ағымдағы Қарсылық Индуктивтілік Ұстау моменті Жетекшілер № Ротор инерциясы Салмағы
(°) / / / (L)мм А Ω мН Нм Жоқ. г.см2 Кг
BF57HSB41-2804 1.8 2 Шарлы бұранда Тікелей сым 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HSB51-2804 1.8 2 Шарлы бұранда Тікелей сым 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HSB56-2804 1.8 2 Шарлы бұранда Тікелей сым 56 2.8 0.9 2.5 1.26 4 280 0.68
BF57HSB76-2804 1.8 2 Шарлы бұранда Тікелей сым 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HSB82-3004 1.8 2 Шарлы бұранда Тікелей сым 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HSB100-3004 1.8 2 Шарлы бұранда Тікелей сым 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HSB112-3004 1.8 2 Шарлы бұранда Тікелей сым 112 3.0 1.6 7.5 3.0 4 800 1.4

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш қалай жұмыс істейді?

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштың жұмыс принципі шарикті бұранда мен қадамдық қозғалтқыштың синхрондалған жұмысын қамтиды:

1. Қадамдық қозғалтқыштың қозғалысы :

Қадамдық қозғалтқыш контроллерден электр импульстерін алады, ол қозғалтқыш катушкаларын ретімен қуаттандырады. Катушкаларға қуат берілгендіктен, олар ротормен әрекеттесетін магнит өрісін тудырады, бұл оның дискретті қадамдармен айналуын тудырады.

2. Шар бұрандасын түрлендіру :

Қадамдық қозғалтқыштың айналуы шарикті бұрандаға беріледі, онда гайка (қайта айналмалы шарикті подшипниктер орналасқан) бұрандалы біліктің бойымен қозғалады. Шарлы мойынтіректер үйкелісті азайтады, гайка бұранда бойымен ең аз қарсылықпен тегіс және тиімді жүруге мүмкіндік береді.

3. Сызықтық қозғалыс :

Гайка шарикті бұранда бойымен қозғалған кезде, жетектер, сырғымалар немесе сатылар сияқты механикалық құрамдастарды жүргізу үшін пайдалануға болатын сызықты қозғалыс жасайды. Қадамдық қозғалтқыштың дискретті қадамдары гайка жүріп өткен қашықтықты дәл басқаруды қамтамасыз етеді, бұл жүйені өте дәл етеді.

4. Сыртқы шарикті бұранданың дизайны :

Сыртқы шарикті бұрандалы конструкция гайканың ішкі жағында емес, сыртқы жағында орналасқан шарикті бұрандалы жіптердің орналасуын білдіреді. Бұл дизайн жоғары жүктеме сыйымдылығына және ауыр жүкті қолданбаларда жақсы өнімділікке мүмкіндік береді. Сыртқы жіптер жүйенің беріктігі мен ұзақ мерзімділігін жақсартады, сонымен бірге кері әсер ету қаупін азайтады.


Неліктен сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқышты таңдау керек?

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш дәл сызықтық қозғалысты, жоғары жүк сыйымдылығын және тегіс, сенімді жұмысты қажет ететін қолданбалар үшін тамаша таңдау болып табылады. Шарлы бұранданың тиімділігі мен ұзақ мерзімділігін қадамдық қозғалтқыштың дәлдігімен және басқаруымен үйлестіре отырып, бұл жүйе өнеркәсіптік, коммерциялық және ғылыми қолданбалардың кең ауқымында жоғары өнімділікті ұсынады.



Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштардың артықшылықтары

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш оны көптеген дәлдіктегі қолданбалар үшін тартымды таңдау жасайтын бірнеше маңызды артықшылықтарды ұсынады. Бұл артықшылықтарға мыналар жатады:

1. Жоғары дәлдік және дәлдік

2. Төмен кері әсер және жоғары тиімділік

3. Жоғары жүктеме сыйымдылығы

4. Тегіс және сенімді қозғалыс

5. Төзімділік және төмен техникалық қызмет көрсету



Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштарды қолдану

Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш дәлдікті, тиімділікті және сенімділікті талап ететін қолданбалардың кең ауқымында қолданылады. Ең көп таралған қолданбалардың кейбірі мыналарды қамтиды:

1. CNC машиналары

2. 3D принтерлер

3. Робототехника

4. Автоматтандырылған өндіріс жүйелері

5. Медициналық құрылғылар

Реттелетін сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштың жиі қойылатын сұрақтары

  • Q Besfoc теңшелген сызықтық Stepper Motors үшін қандай техникалық қолдауды ұсынады?

    Besfoc техникалық қолдауды қамтамасыз етеді, соның ішінде өнімді таңдау, өнімділікті оңтайландыру, орнату нұсқаулары және қолданбаларды біріктіру бойынша көмек.

  • Q Шарлы бұрандалы сызықты қадамдық қозғалтқыштың ықшам дизайны машина дизайнына қалай пайда әкеледі?

    A Біріктірілген қозғалтқыш және шарикті бұранда құрамдастардың санын азайтады, орынды үнемдейді және жүйені біріктіруді жеңілдетеді.

  • Q Besfoc біріктірілген жетек электроникасы бар толық теңшелген сызықты қозғалыс модулін жасай ала ма?

    A Yes Besfoc желілік Stepper Motors OEM ODM Customized талаптарына негізделген кіріктірілген драйверлер мен қосқыштармен қамтамасыз ете алады.

  • Q Шарлы бұрандалы сызықты қадамдық қозғалтқышқа қандай кері байланыс опцияларын біріктіруге болады?

    Кері байланыс опцияларына дәлірек орналасу үшін жабық циклды басқаруды қолдау үшін қосымша немесе абсолютті кодтауыштар кіреді.

  • Q Сыртқы шарикті бұранда сызықтық жылдамдықты басқаруды қалай жақсартады?

    A Айналмалы қозғалысты сызықтық қозғалысқа тиімді түрлендіру қадамдық кірістермен жылдамдықты, үдеу мен баяулауды дәл басқаруға мүмкіндік береді.

  • Q Тұтынушылар сызықты қадамдық қозғалтқыш үшін бірегей орнату немесе білік конфигурацияларын көрсете ала ма?

    A Иә Besfoc компаниясының OEM ODM теңшелген қызметтері бірегей орнату өлшемдері мен білік бөлшектерін сипаттауға мүмкіндік береді.

  • Q Шар бұрандасы дизайны техникалық қызмет көрсету қажеттіліктеріне қалай әсер етеді?

    Шарлы бұрандалар жылжымалы бұрандалармен салыстырғанда тозуды азайтатын, қызмет ету мерзімін ұзартуға және аз техникалық қызмет көрсетуге әкелетін домалау элементтерін пайдаланады.

  • Q OEM ODM теңшелген сызықты қадамдық қозғалтқыштарды қоршаған ортаның нақты жағдайлары үшін конфигурациялауға бола ма?

    A Иә теңшелген опциялар қолданба ортасына негізделген тығыздауды, қорғаныс жабындарын немесе беріктендірілген құрамдастарды қамтуы мүмкін.

  • Q Шарлы бұрандалы сызықты қадамдық қозғалтқыштар жоғары дәлдіктегі тапсырмаларға жарамды ма?

    A Иә, бұл қондырғылар жоғары позициялық дәлдікті және дәл қозғалыс жүйелері үшін өте қолайлы қайталануды қамтамасыз етеді.

  • Q Шарлы бұрандалы сызықты қадамдық қозғалтқыш жоғары жүк сыйымдылығын қалай өңдейді?

    A Сыртқы шарикті бұрандалы конструкция жоғары қаттылықты және дәлдікті сақтай отырып, елеулі осьтік жүктемелерді қолдау мүмкіндігін қамтамасыз етеді.

  • Q Шар бұрандасы бар сызықты қадамдық қозғалтқышты пайдалану қандай қолданбаларға тиімді?

    Жалпы пайдалануларға CNC машиналары, 3D принтерлер, робототехника, автоматтандырылған өндіріс жүйелері және дәлдік пен сенімділік маңызды болып табылатын медициналық құрылғылар жатады.

  • Q Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштарды беріліс қорабы немесе тежегішпен қамтамасыз етуге бола ма?

    A Иә қосымша беріліс қораптары мен тежегіштерін қозғалысты басқару мен жүкті ұстауды бейімдеу үшін Besfoc теңшеу қызметтері арқылы қосуға болады.

  • Q Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштар үшін кодерлер міндетті емес пе?

    A Иә қосымша кодерлерді жабық цикл жүйелерінде нақты позицияны бақылау үшін кері байланысты қамтамасыз ету үшін қосуға болады.

  • Q Besfoc бұранда сымын және сызықтық қадамдық қозғалтқыш үшін жүріс ұзындығын реттей ала ма?

    A Иә OEM ODM Теңшелетін қызметтер тұтынушыларға қолданба талаптарына сәйкес келетін арнайы бұранда сымы мен инсульт ұзындығын таңдауға мүмкіндік береді.

  • Q Besfoc сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштары үшін қандай NEMA жақтау өлшемдері қолжетімді?

    A Қолжетімді өлшемдерге бірнеше ұзындық, қорғасын және инсульт опциялары бар NEMA 11, NEMA 17 және NEMA 23 кіреді.

  • Q Сызықтық Stepper Motors үшін OEM ODM теңшелген қызметтері арқылы қандай теңшеу опциялары қолжетімді?

    OEM ODM теңшелген қызметтері бұранда сымдарын, жүріс ұзындығын, қозғалтқыш ұзындығын, кодтау опцияларын, тежегіштерді, қосқыштарды және кіріктірілген драйверлерді тігуді қамтиды.

  • Q Шарлы бұранда сызықты қадамдық қозғалтқыштағы сызықтық қозғалыс өнімділігін қалай жақсартады?

    A Бұрандадағы шарикті мойынтіректер үйкелісті азайтатын және сызықты қозғалыстың тегістігін, жылдамдығын және қайталануын жақсартатын айналмалы контактіні қамтамасыз етеді.

  • Q Неліктен мен дәстүрлі бұранданың орнына шарикті бұрандалы қадамдық қозғалтқышты таңдай аламын?

    Шарлы бұрандалар жетекші бұрандаларға қарағанда төмен үйкелісті, жоғары тиімділікті және үлкен жүк сыйымдылығын қамтамасыз етеді, бұл дәл қозғалысты басқарудың сенімділігін қамтамасыз етеді.

  • Q Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыштың негізгі артықшылықтары қандай?

    A Бұл қозғалтқыштар жоғары дәлдікті, төмен кері соққыны, жоғары жүк сыйымдылығын, тегіс және тиімді сызықтық қозғалысты және төмен техникалық қызмет көрсетумен ұзақ төзімділікті ұсынады.

  • Q Шар бұрандасы бар сызықты қадамдық қозғалтқыш дегеніміз не және ол қалай жұмыс істейді?

    Сыртқы шарикті бұрандалы сызықты қадамдық қозғалтқыш айналмалы қозғалысты ең аз үйкеліс пен кері соққымен жоғары дәлдіктегі сызықтық қозғалысқа түрлендіру үшін қадамдық қозғалтқышты дәл шарикті бұрандамен біріктіреді.
