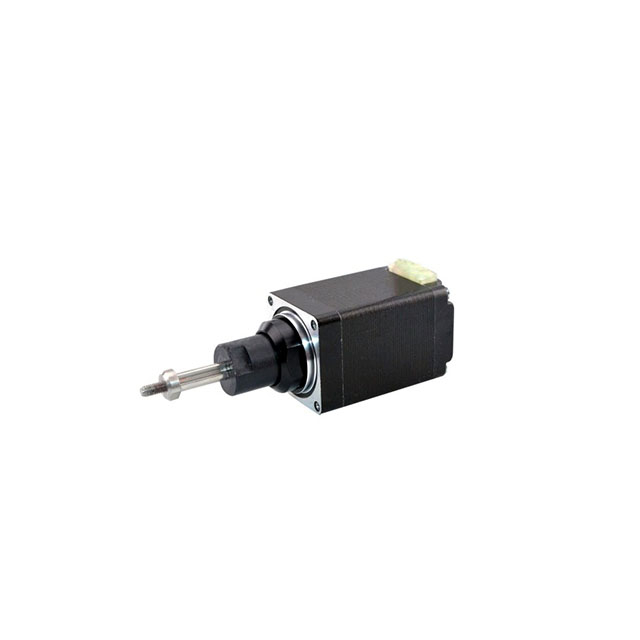

Nema 8 BF20HSK38-0604 Motore passo-passo lineare prigioniero 1,8 gradi 3N.cm (4,25oz.in) 20x20x38mm 0,6A 4 fili

Tipo: motore passo-passo lineare prigioniero Nema8 da 20 mm

Corrente: 0,6 A

Resistenza: 9Ω

Coppia nominale: 3N.cm(4.25oz.in)

  • BF20HSK38-0604

  • BesFoc

  • Motori lineari

  • Lineare prigioniero

  • Nema8 (20mm)

  • 4 fili

  • 2 fase

  • 1,8°

  • 10 pezzi

Disponibilità:
Informarsi

Motore passo-passo lineare prigioniero Nema 8 bipolare bifase BesFoc (BF20HSK38-0604) con attuatore lineare prigioniero e dimensioni del motore  20x20x38mm. Ha 4 fili, 0,6 A, 9 Ω 3 mH e con coppia di tenuta 3 N. cm (4,25 oz.in) . Per requisiti di motori passo-passo più diversi (come cambio, freno, encoder o motori integrati), contattaci!!!


Specifiche elettriche:

  • Tipo: motore passo-passo lineare prigioniero bipolare Nema8

  • Nome del modello: BF20HSK38-0604

  • Fase: 2

  • Angolo di passo: 1,8 gradi

  • Corrente: 0,6 A

  • Resistenza:  9Ω±0,1(20℃)

  • Induttanza: 3mH±20%(1kHz 1V RMS)

  • Coppia di tenuta: 3N.cm (4.25oz.in)

  • Classe di isolamento: B(130°); 80K massimo.

  • Parti opzionali: cambio, encoder, freno, driver integrato...


Specifiche fisiche:

  • Dimensioni telaio: Nema 8 (20 x 20 mm)

  • Lunghezza del corpo: 38 mm

  • Diametro dell'albero: 3,5 mm

  • Tipo di albero: attuatori lineari prigionieri


Collegamento dei fili:

A+
 UN- B+ B-
Nero Verde Rosso Blu


Specifiche elettriche del motore passo-passo lineare prigioniero Nema 8:

Specifiche elettriche
Tipo di prodotto
 / Motore passo-passo con attuatore lineare prigioniero Nema 8
Nome del modello / BF20HSK38-0604
Fase fase 2
Angolo di passo ° 1.8
Attuale UN 0.6
Resistenza Ω 9
Induttanza mH 3
Coppia nominale (Nm) N.cm 3
Coppia di tenuta (oz.in) oz.in 4.25
Bipolare/unipolare / Bipolare
Classe di isolamento / B
Coppia di arresto
 g.cm 40
Inerzia del rotore g.cm2 3


Specifiche fisiche del motore passo-passo lineare Nema 8:

Specifiche fisiche dei  motori passo-passo lineari Nema 8
Dimensioni del telaio mm Nema8 (20 x 20)
Tipo di albero di uscita / Motore passo-passo con attuatore lineare vincolato
Diametro della vite mm 3.5
N. di lead / 4
Peso Kg 0.08


Specifiche fisiche dell'asta della vite prigioniera:

Dimensioni dell'attuatore lineare
Misura A: mm Viaggio B: mm Misura C: mm
L=27,2 L=38,1
10.9 9 0 0
14.6 12.7 3.5 0
20.8 19.05 9.5 0
27.3 25.4 15.5 4.5
37.3 31.8 22.5 11.5
40 38.1 28.5 17.5


Dimensioni del motore passo-passo lineare Nema 8:

attuatori lineari nema 8

Parti opzionali del motore passo-passo ibrido:

Connettori, cambio, encoder, freno, driver integrato...


Servizio personalizzato:

步进电机金属带轮

Pulegge metalliche

步进电机塑料带轮

Puleggia di plastica

步进电机齿轮

Ingranaggio

步进电机定制

Perno dell'albero

步进电机厂家

Albero filettato

步进电机直销

Montaggio a pannello


步进电机工厂直销

Albero cavo

步进电机厂家直销

Albero filettato

步进电机促销

Montaggio a pannello

步进电机工厂

Appartamento singolo

步进电机批发

Doppio piatto

步进电机直销厂家

Albero chiave


Servizio personalizzato per motore passo-passo ibrido:

produttore di motori passo-passo

Cavi

Produttore di motori passo-passo con cambio da 42 mm

Flange

Produttore di motori passo-passo da 86 mm

Lancia

produttore cinese di motori passo-passo

Asta della vite di comando

produttore di motori passo-passo ibridi OEM

Codificatori


produttore cinese di motori passo-passo

Freni

produttore di motori passo-passo in Cina

Riduttori

produttore di driver per motori passo-passo

Kit motore

Produttore di motori passo-passo 3D

Driver integrati

Produttore di motori passo-passo 12V

Più personalizzato



Disegni del motore passo-passo lineare Nema 8:

Nema 8 20HSK vite prigioniera lineare Rod Dimension.png
