בַּיִת / מרכז מוצרים / מנוע צעד ליניארי / מנוע צעד ליניארי שבוי / NEMA 8 BF20HSK38-0604 מנוע צעד ליניארי שבוי 1.8 מעלות 3N. ס'מ (4.25oz.in) 20x20x38 מ'מ 0.6A 4 חוטים

NEMA 8 BF20HSK30-0604 מנוע צעד ליניארי שבוי 1.8 מעלות 1.8N. ס'מ (2.55oz.in) 20x20x30 מ'מ 0.6A 4 חוטים

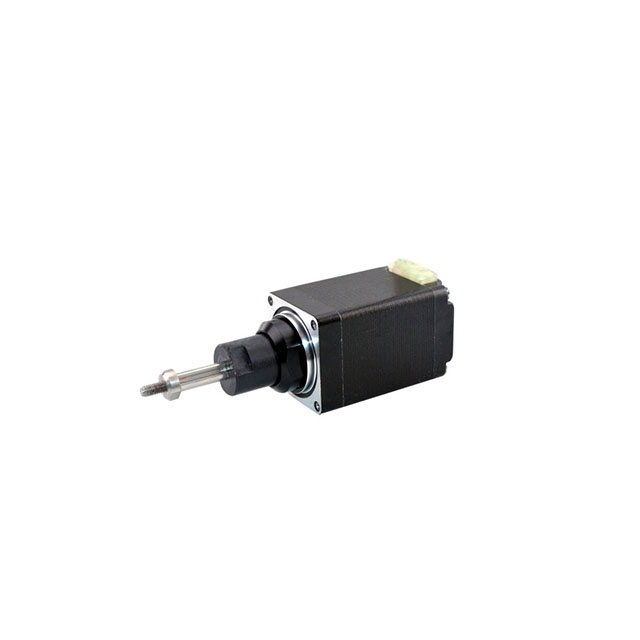

NEMA 8 BF20HSK38-0604 מנוע צעד ליניארי שבוי 1.8 מעלות 3N. ס'מ (4.25oz.in) 20x20x38 מ'מ 0.6A 4 חוטים

סוג: NEMA8 20 מ'מ מנוע צעד ליניארי שבוי

זרם: 0.6 א

התנגדות: 9Ω

מומנט מדורג: 3n.cm (4.25oz.in)

דֶגֶם:
BF20HSK38-0604
מותג:
Besfoc
סוגים מנועים מוטוריים:
מנועים לינאריים
סוגי בורג עופרת:
ליניארי שבוי
גודל מנוע צעד:
Nema8 (20 מ'מ)
מספר ההובלות:
4wires
שָׁלָב:
2 שלב
זווית צעד:
1.8 °
MOQ:
10 יח '


זְמִינוּת:



לִשְׁאוֹל

BESFOC 2PHATE NEMA NEMA 8 מנוע צעד ליניארי שבוי (BF20HSK38-0604) עם מפעיל ליניארי שבוי וגודל מנוע 20x20x38 מ'מ. יש לו 4 חוטים, 0.6A, 9 Ω 3MH ועם המומנט החזקה 3n.cm (4.25oz.in) . לדרישות מנועי צעד שונות יותר (כגון תיבת הילוכים, בלם, מקודד או מנועים משולבים), אנא צור איתנו קשר !!!

מפרט חשמלי ：

סוג: NEMA8 דו קוטבי שבוי ליניארי מנוע
שם הדגם: BF20HSK38-0604
שלב: 2
זווית צעד: 1.8 מעלות
זרם: 0.6 א
התנגדות: 9Ω ± 0.1 (20 ℃)
השראות: 3MH ± 20%(1kHz 1V RMS)
מומנט מחזיק: 3n.cm (4.25oz.in)
מחלקת בידוד: B (130 °); 80K מקסימום.
חלקים אופציונליים: תיבת הילוכים, מקודד, בלם, מנהל התקן משולב ...

מפרטים פיזיים:

גודל מסגרת: NEMA 8 (20X20 מ'מ)
אורך גוף: 38 מ'מ
קוטר פיר: 3.5 מ'מ
סוג פיר: מפעיל ליניארי שבוי

חיבור חוטים:

A+	א-	B+	-
שָׁחוֹר	יָרוֹק	אָדוֹם	כְּחוֹל

קוֹדֵם:

הַבָּא:

מוצרים קשורים

NEMA 23 BF57HSK41-2804 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 0.55 ננומטר (77.89oz.in) 57x57x41mm 2.8a 4 חוטים

NEMA 23 BF57HSK112-3004 מנוע צעד מפעיל ליניארי שבוי מנוע 1.8 מעלות 3N.M (424.84oz.in) 57x57x112mm 3.0a 4 חוטים

NEMA 23 BF57HSK100-3004 מנוע צעד מפעיל ליניארי בשבי 1.8 מעלות 2.8 ננומטר (396.51oz.in) 57x57x100mm 3.0a 4 חוטים

NEMA 23 BF57HSK82-3004 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 2.1 ננומטר (297.38oz.in) 57x57x82mm 3.0a 4 חוטים

NEMA 23 BF57HSK76-2804 מנוע צעד מפעיל ליניארי שבוי מנוע 1.8 מעלות 1.89 ננומטר (267.65oz.in) 57x57x76 מ'מ 2.8A 4 חוטים

NEMA 23 BF57HSK56-2804 מנוע צעד מפעיל ליניארי שבוי מנוע 1.8 מעלות 1.2 ננומטר (169.93oz.in) 57x57x56 מ'מ 2.8A 4 חוטים

NEMA 23 BF57HSK51-2804 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 1N.M (141.61oz.in) 57x57x51mm 2.8a 4 חוטים

NEMA 23 BF57HSK41-2804 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 0.55 ננומטר (77.89oz.in) 57x57x41mm 2.8a 4 חוטים

NEMA 17 BF42HSK60-1704 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 73NCM (103.38oz.in) 42x42x60 מ'מ 1.7A 4 חוטים

NEMA 17 BF42HSK48-1684 מנוע צעד מפעיל ליניארי בשבי 1.8 מעלות 55NCM (77.89oz.in) 42x42x48mm 1.7a 4 חוטים

NEMA 17 BF42HSK40-1704 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 42NCM (59.48oz.in) 42x42x40 מ'מ 1.7A 4 חוטים

NEMA 17 BF42HSK34-1334 מנוע צעד מפעיל ליניארי שבוי מנוע 1.8 מעלות 26NCM (36.82oz.in) 42x42x34 מ'מ 1.33A 4 חוטים

NEMA 11 BF28HSK32-0674 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 6N. ס'מ (8.50oz.in) 28x28x32 מ'מ 0.67a 4 חוטים

NEMA 11 BF28HSK51-0674 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 12N.CM (16.99oz.in) 28x28x51mm 0.67a 4 חוטים

NEMA 11 BF28HSK45-0674 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 9N. ס'מ (12.75oz.in) 28x28x45 מ'מ 0.67a 4 חוטים

NEMA 11 BF28HSK32-0674 מנוע צעד מפעיל ליניארי שבוי 1.8 מעלות 6N. ס'מ (8.50oz.in) 28x28x32 מ'מ 0.67a 4 חוטים

NEMA 8 BF20HSK30-0604 מנוע צעד ליניארי שבוי 1.8 מעלות 1.8N. ס'מ (2.55oz.in) 20x20x30 מ'מ 0.6A 4 חוטים

מפרט חשמלי
סוג מוצר	/	NEMA 8 מנוע צעד מפעיל ליניארי שבוי
שם הדגם	/	BF20HSK38-0604
שָׁלָב	שָׁלָב	2
זווית צעד	°	1.8
נוֹכְחִי	א	0.6
הִתנַגְדוּת	Ω	9
הַשׁרָאוּת	MH	3
מומנט מדורג (NM)	N.cm	3
מחזיק מומנט (Oz.in)	Oz.in	4.25
דו קוטבי/חד -קוטבי	/	דו קוטבי
שיעור בידוד	/	ב
מומנט מעצר	G.CM	40
אינרציה של רוטור	G.CM²	3

מפרט פיזי של מנועי צעד ליניארי NEMA 8
גודל מסגרת	מ.מ.	NEMA 8 (20X20)
סוג פיר פלט	/	מנוע צעד מפעיל ליניארי שבוי
קוטר הבורג	מ.מ.	3.5
מספר לידים	/	4
מִשׁקָל	ק'ג	0.08

מימד מפעיל לינארי
גודל A: מ'מ	Joureny B: MM	גודל C: מ'מ
גודל A: מ'מ	Joureny B: MM	L = 27.2	L = 38.1
10.9	9	0	0
14.6	12.7	3.5	0
20.8	19.05	9.5	0
27.3	25.4	15.5	4.5
37.3	31.8	22.5	11.5
40	38.1	28.5	17.5

מפרט חשמלי
סוג מוצר	/	NEMA 8 מנוע צעד מפעיל ליניארי שבוי
שם הדגם	/	BF20HSK38-0604
שָׁלָב	שָׁלָב	2
זווית צעד	°	1.8
נוֹכְחִי	א	0.6
הִתנַגְדוּת	Ω	9
הַשׁרָאוּת	MH	3
מומנט מדורג (NM)	N.cm	3
מחזיק מומנט (Oz.in)	Oz.in	4.25
דו קוטבי/חד -קוטבי	/	דו קוטבי
שיעור בידוד	/	ב
מומנט מעצר	G.CM	40
אינרציה של רוטור	G.CM²	3

מפרט פיזי של מנועי צעד ליניארי NEMA 8
גודל מסגרת	מ.מ.	NEMA 8 (20X20)
סוג פיר פלט	/	מנוע צעד מפעיל ליניארי שבוי
קוטר הבורג	מ.מ.	3.5
מספר לידים	/	4
מִשׁקָל	ק'ג	0.08
