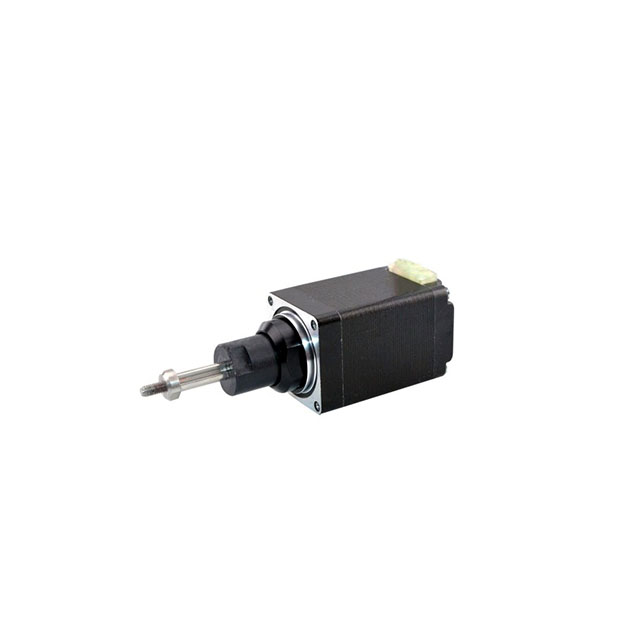

NEMA 8 BF20HSK38-0604 Captive Linear Stepper Motor 1.8 درجة 3N.CM (4.25oz.in) 20x20x38mm 0.6a 4 أسلاك

النوع: NEMA8 20mm محرك السائر الخطية الأسير

الحالي: 0.6A

المقاومة: 9Ω

عزم الدوران المقدر: 3n.cm (4.25oz.in)

نموذج:
BF20HSK38-0604
ماركة:
besfoc
أنواع المحرك الستير:
المحركات الخطية
أنواع المسمار الرصاص:
خطي الأسير
حجم محرك السائر:
NEMA8 (20mm)
عدد العملاء المتوقعين:
4wires
مرحلة:
2 مرحلة
زاوية الخطوة:
1.8 °
موك:
10 أجهزة كمبيوتر


التوفر:



استفسر

BESFOC 2PHASE ثنائي القطب NEMA 8 محرك السهود الخطي الأسيرة (BF20HSK38-0604) مع مشغل خطي أسير وحجم محرك 20x20x38mm. يحتوي على 4 أسلاك ، 0.6A ، 9 Ω 3MH ومع عزم الدوران 3N.CM (4.25 أوقية. في) . لمزيد من متطلبات محركات السائر المختلفة (مثل علبة التروس أو الفرامل أو التشفير أو المحركات المتكاملة) ، يرجى الاتصال بنا !!!

المواصفات الكهربائية ：

النوع: NEMA8 ثنائي القطب الأسير محرك السهوب
اسم النموذج: BF20HSK38-0604
المرحلة: 2
زاوية الخطوة: 1.8 درجة
الحالي: 0.6A
المقاومة: 9Ω ± 0.1 (20 ℃)
الحث: 3MH ± 20 ٪ (1 كيلو هرتز 1V RMS)
عقد عزم الدوران: 3n.cm (4.25oz.in)
فئة العزل: ب (130 درجة) ؛ 80K كحد أقصى.
الأجزاء الاختيارية: علبة التروس ، تشفير ، فرامل ، برنامج تشغيل متكامل ...

المواصفات المادية:

حجم الإطار: NEMA 8 (20 × 20 مم)
طول الجسم: 38 ملم
قطر العمود: 3.5mm
نوع العمود: مشغلات خطية أسيرة

اتصال الأسلاك:

A+	أ	ب+	ب-
أسود	أخضر	أحمر	أزرق

سابق:

NEMA 23 BF57HSK41-2804 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 0.55NM (77.89oz.in) 57x57x41mm 2.8a 4 أسلاك

NEMA 23 BF57HSK112-3004 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 3N.M (424.84 أوقية.

NEMA 23 BF57HSK100-3004 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 2.8NM (396.51oz.in) 57x57x100mm 3.0a 4 أسلاك

NEMA 23 BF57HSK82-3004 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 2.1NM (297.38oz.in) 57x57x82mm 3.0a 4 أسلاك

NEMA 23 BF57HSK76-2804 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 1.89NM (267.65 أوقية.

NEMA 23 BF57HSK56-2804 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 1.2NM (169.93oz.in) 57x57x56mm 2.8a 4 أسلاك

NEMA 23 BF57HSK51-2804 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 1N.M (141.61oz.in) 57x57x51mm 2.8a 4 الأسلاك

NEMA 23 BF57HSK41-2804 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 0.55NM (77.89oz.in) 57x57x41mm 2.8a 4 أسلاك

NEMA 17 BF42HSK60-1704 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 73NCM (103.38oz.in) 42x42x60mm 1.7a 4 الأسلاك

NEMA 17 BF42HSK48-1684 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 55NCM (77.89oz.in) 42x42x48mm 1.7a 4 أسلاك

NEMA 17 BF42HSK40-1704 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 42NCM (59.48oz.in) 42x42x40mm 1.7a 4 الأسلاك

NEMA 17 BF42HSK34-1334 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 26NCM (36.82oz.in) 42x42x34mm 1.33a 4 الأسلاك

NEMA 11 BF28HSK32-0674 أسيرة المحرك الخطي السهول محرك 1.8 درجة 6N.CM (8.50oz.in) 28x28x32mm 0.67a 4 الأسلاك

NEMA 11 BF28HSK51-0674 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 12N.CM (16.99oz.in) 28x28x51mm 0.67a 4 أسلاك

NEMA 11 BF28HSK45-0674 أسيرة المحرك الخطي السهوب محرك 1.8 درجة 9N.CM (12.75oz.in) 28x28x45mm 0.67a 4 أسلاك

NEMA 11 BF28HSK32-0674 أسيرة المحرك الخطي السهول محرك 1.8 درجة 6N.CM (8.50oz.in) 28x28x32mm 0.67a 4 الأسلاك

NEMA 8 BF20HSK30-0604 CARPED LINER SEPPER MOTOR 1.8 درجة 1.8N.CM (2.55 أوقية)

المواصفات المادية لمحركات السائر الخطية NEMA 8
حجم الإطار	مم	NEMA 8 (20 × 20)
نوع رمح الإخراج	/	محرك السهول المحرك الخطي الأسير
قطر المسمار	مم	3.5
عدد العملاء المتوقعين	/	4
وزن	كجم	0.08

بُعد المحرك الخطي
الحجم أ: مم	Joureny ب: مم	الحجم ج: مم
الحجم أ: مم	Joureny ب: مم	L = 27.2	L = 38.1
10.9	9	0	0
14.6	12.7	3.5	0
20.8	19.05	9.5	0
27.3	25.4	15.5	4.5
37.3	31.8	22.5	11.5
40	38.1	28.5	17.5

المواصفات المادية لمحركات السائر الخطية NEMA 8
حجم الإطار	مم	NEMA 8 (20 × 20)
نوع رمح الإخراج	/	محرك السهول المحرك الخطي الأسير
قطر المسمار	مم	3.5
عدد العملاء المتوقعين	/	4
وزن	كجم	0.08

بُعد المحرك الخطي
الحجم أ: مم	Joureny ب: مم	الحجم ج: مم
الحجم أ: مم	Joureny ب: مم	L = 27.2	L = 38.1
10.9	9	0	0
14.6	12.7	3.5	0
20.8	19.05	9.5	0
27.3	25.4	15.5	4.5
37.3	31.8	22.5	11.5
40	38.1	28.5	17.5
