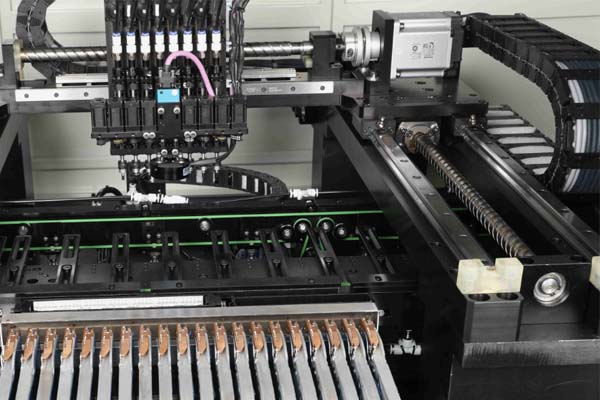

چرا موتورهای پله ای خطی برای ماشین های انتخابی مناسب هستند؟

خط پایین: محور Z قلب هر ماشین انتخاب و جاسازی است و موتورهای پله ای خطی فشرده ترین، دقیق ترین و مقرون به صرفه ترین راه حل را برای این حرکت عمودی ارائه می دهند. با حذف اجزای تبدیل چرخشی به خطی، پله های خطی دقت قرارگیری بالاتر، چگالی چند سر بهتر و طراحی ساده ماشین را ارائه می دهند..

در مونتاژ SMT و ماشین‌های انتخاب و جابجایی رومیزی، محور Z دقت قرارگیری، ایمنی قطعات و زمان چرخه را تعیین می‌کند . موتورهای روتاری سنتی با محدودیت‌های واکنش، تراز و ردپا دست و پنجه نرم می‌کنند. موتورهای پله‌ای خطی این محدودیت‌های مهندسی را با دقت درایو مستقیم و یکپارچه‌سازی فشرده حل می‌کنند و آن‌ها را به گزینه‌ای ارجح برای سیستم‌های انتخاب و مکان مدرن تبدیل می‌کنند.

1. چالش اصلی محور Z در Pick-and-Place

الزامات 'لمس نرم'.

ماشین‌های انتخاب و قرار دادن باید اجزای شکننده را انتخاب کرده و با نیروی کنترل‌شده و دقت عمق در سطح میکرو قرار دهند . قطعات SMT مانند 0402، 0201 و بسته های micro-BGA به شدت به فشار عمودی حساس هستند.

چالش های محور Z عبارتند از:

• کنترل عمق دقیق برای جلوگیری از آسیب قطعات

• قابلیت فرود نرم برای جلوگیری از ضربه تخته

• حرکت عمودی قابل تکرار برای قرارگیری ثابت

• سرعت چرخه سریع بدون کاهش دقت

مجموعه‌های پله‌ای چرخشی سنتی + پیچ سرب مشکلات مکانیکی متعددی را معرفی می‌کنند:

• واکنش متقابل از کوپلینگ ها و مهره ها

• ناهماهنگی در هنگام مونتاژ

• افزایش ارتفاع عمودی

• نیازهای نگهداری بالاتر

هر رابط مکانیکی اضافی تکرارپذیری را کاهش می‌دهد و تلورانس را افزایش می‌دهد که مستقیماً بر راندمان قرارگیری تأثیر می‌گذارد.

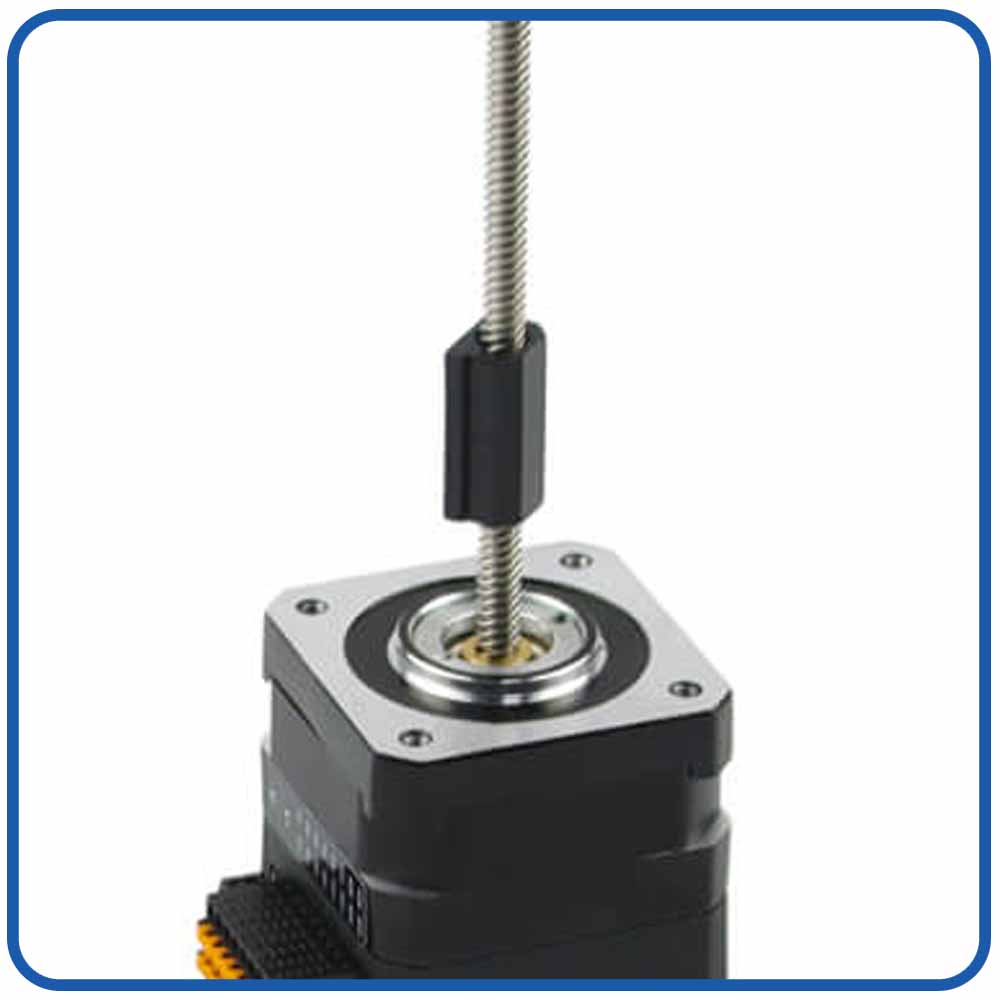

موتورهای پله ای خطی این مشکلات را با ادغام پیچ سرب مستقیماً در داخل موتور برطرف می کنند و حرکت خطی مستقیم را با حداقل تلفات مکانیکی امکان پذیر می کنند..

چگونه استپرهای خطی کنترل نیرو را بر عهده دارند

خرد کردن یک ریزتراشه تنها بزرگترین خطر در طراحی محور Z SMT است که کنترل دقیق نیروی رو به پایین را برای عملکرد قابل اطمینان انتخاب و مکان ضروری می کند.

موتورهای پله ای خطی، جایگذاری دقیق 'لمس نرم' را از طریق کنترل مستقیم نیروی الکتریکی به جای میرایی مکانیکی امکان پذیر می کنند.

• محدودیت های فعلی قابل برنامه ریزی:

  موتورهای پله ای خطی امکان محدود کردن دقیق جریان را در سطح راننده فراهم می کنند که مستقیماً نیروی رانش موجود در محور Z را محدود می کند. با کاهش جریان در مرحله نهایی قرار دادن، مهندسان می توانند نیروی رو به پایین را به سطوح ایمن محدود کنند ، از ترک خوردن قطعات، خم شدن PCB یا جابجایی خمیر لحیم جلوگیری کنند . این فشار قرارگیری ثابت را در ارتفاع‌های مختلف اجزا ممکن می‌سازد.

• میکرواستپینگ پیشرفته:

  میکرو استپ با وضوح بالا (تا 1/256 یا بالاتر) می دهد . حرکت تدریجی فوق العاده روان را در طول میلی مترهای پایانی فرود به جای حرکت عمودی گام به گام ، محور Z به حرکت پیوسته و کم ارتعاش دست می یابد و نیروی ضربه را در هنگام تماس نازل با PCB به حداقل می رساند. این برای قرار دادن اجزای بسیار کوچک مانند 0201، 01005 و آی سی های ریز بسیار مهم است..

• بازخورد بدون حسگر (تشخیص حلقه بسته):

  سیستم های پله ای خطی حلقه بسته می توانند تشخیص دهند . شرایط استال یا افزایش مقاومت بار را در لحظه تماس نازل با سطح PCB کنترل کننده بلافاصله حرکت رو به پایین را متوقف می کند یا جریان نگهدارنده را کاهش می دهد و از نیروی بیش از حد جلوگیری می کند. این تشخیص تماس بدون حسگر نیاز به حسگرهای نیروی خارجی را از بین می برد و پیچیدگی سیستم را کاهش می دهد و در عین حال قابلیت اطمینان مکان را بهبود می بخشد.

با هم، این قابلیت ها اجازه می دهد موتورهای پله ای خطی برای ارائه جایگذاری 'Soft Touch' قابل تکرار و کنترل شده ، اطمینان از مونتاژ SMT با بازده بالا و محافظت از قطعات الکترونیکی شکننده.

محصولات موتور پله ای خطی Besfoc

2. سه مزیت مهندسی پله های خطی برای P&P

چگالی چند سر بسیار فشرده

ماشین‌های مدرن SMT سیستم‌های قرار دادن چند سر متکی هستند. برای افزایش توان به موتورهای پله ای خطی امکان پذیر می کنند تنظیمات نازل بسیار متراکم را .

مزایای کلیدی مهندسی:

• بدون نیاز به کوپلینگ خارجی

• کاهش ارتفاع عمودی

• حداقل رد پای جانبی

• طراحی سر دروازه ای ساده شده

مهندسان می توانند 8، 12 یا حتی 16 نازل را روی یک سر قرار دهند. این به طور مستقیم افزایش می دهد:

• سرعت قرار دادن

• ظرفیت بازده

• بهره وری ماشین

پله های خطی تراکم نازل را بدون افزایش وزن دروازه ای به حداکثر می رساند.

پس زدگی مکانیکی صفر

موتورهای پله ای خطی ارائه می کنند حرکت خطی مستقیم درایو ، حذف اجزای تبدیل چرخشی.

مزایا عبارتند از:

• قابلیت موقعیت یابی زیر میکرون

• تکرارپذیری بالا

• انباشته تحمل کاهش می یابد

• دقت قرار دادن قطعات بهبود یافته است

سیستم های چرخشی سنتی از موارد زیر رنج می برند:

• واکنش کوپلینگ

• سربی پیچ بازی

• تنوع تحمل بلبرینگ

پله‌های خطی این مشکلات را با کاهش رابط‌های مکانیکی برطرف می‌کنند و امکان موقعیت‌یابی دقیق محور Z را برای اجزای کوچک فراهم می‌کنند..

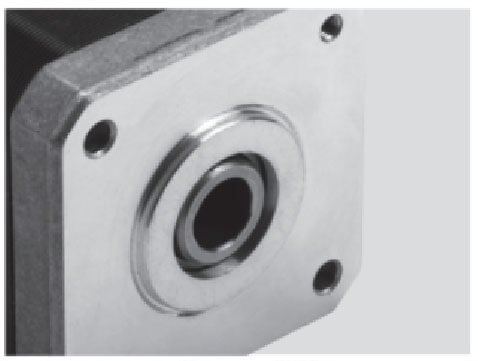

قابلیت های شفت توخالی (ادغام خلاء)

خطی معین و موتورهای پله ای شافت توخالی به لوله های خلاء اجازه می دهند که مستقیماً از مرکز موتور عبور کنند.

این طرح نازل های تمیز و کارآمد را ایجاد می کند :

مزایای مهندسی:

• مسیریابی مستقیم خلاء

• کاهش پیچیدگی لوله

• جرم متحرک کمتر

• قابلیت اطمینان بهبود یافته

این طرح به ویژه در موارد زیر مفید است:

• سرهای چند نازل انتخاب و جاسازی

• ماشین های جمع و جور رومیزی جمع و جور

• سیستم های قرار دادن SMT با سرعت بالا

استپرهای خطی شفت توخالی به طور چشمگیری یکپارچه سازی نازل خلاء را ساده می کند.

کابوس لوله های خلاء (و نحوه رفع آن)

مسیریابی خلاء برای نازل‌های انتخاب و مکان اغلب یکی از نادیده‌گرفته‌ترین گلوگاه‌های مکانیکی در طراحی ماشین‌های پرسرعت SMT است. مدیریت ضعیف لوله خلاء مستقیماً بر اندازه دروازه، سرعت قرارگیری و قابلیت اطمینان طولانی مدت تأثیر می گذارد.

در اینجا مقایسه دقیق مهندسی است:

❌ طراحی سنتی:

لوله های خلاء به قرار می گیرند صورت خارجی در اطراف بدنه موتور و چندین خطر مکانیکی ایجاد می کنند:

• لوله های خلاء خارجی که در اطراف لوله موتور پیچیده شده اند باید در طول هر حرکت محور Z خم و خم شوند و سایش و خستگی را افزایش دهند.

• خطر گره خوردن در حین حرکت با سرعت بالا دروازه‌های چند سر که با شتاب بالا کار می‌کنند می‌توانند باعث پیچش لوله‌ها، گرفتگی یا تداخل با نازل‌های مجاور شوند.

• گنتری گسترده تر لوله های بیرونی به فاصله جانبی بیشتری نیاز دارند که مهندسان را مجبور می کند فاصله نازل ها را افزایش داده و تراکم قرارگیری را کاهش دهند.

• افزایش جرم متحرک لوله خارجی کشش و اینرسی را اضافه می کند و عملکرد قرارگیری با سرعت بالا را محدود می کند.

• پیچیدگی تعمیر و نگهداری نیاز به لوله های بازرسی و تعویض مکرر دارند که باعث افزایش زمان خرابی می شود.

✅ نوآوری شفت توخالی:

موتورهای پله‌ای خطی شفت توخالی به خط خلاء اجازه می‌دهند که مستقیماً از مرکز موتور عبور کند و طراحی بسیار تمیزتری ایجاد می‌کند.

• مسیریابی خلاء داخلی از طریق شفت موتور لوله خلاء مستقیماً از طریق موتور عبور می کند و حلقه های کابل خارجی را از بین می برد.

• خطر گره خوردن صفر بدون حرکت لوله خارجی، حرکت محور Z با سرعت بالا بدون تداخل باقی می‌ماند.

• مدیریت کابل فوق‌العاده تمیز مسیریابی داخلی باعث کاهش شلوغی مکانیکی و ساده‌سازی معماری دروازه‌ها می‌شود.

• نمایه نازل باریک برداشتن لوله خارجی باعث می شود فاصله نازل ها تنگ تر و تراکم سر بهبود یابد.

• قابلیت اطمینان بهبود یافته کابل های متحرک کمتر نقاط سایش و نیازهای تعمیر و نگهداری را کاهش می دهند.

مزیت چند سر

این معماری نازل باریک تر به سازندگان ماشین اجازه می دهد تا 12 یا حتی 16 نازل را در کنار هم روی یک سر دروازه ای قرار دهند. نتیجه، توان عملیاتی بالاتر، کاهش ردپای ماشین و بهبود بهره‌وری بدون افزایش پیچیدگی مکانیکی است.

برای ماشین‌های انتخاب و جابجایی مدرن SMT و رومیزی، موتورهای پله‌ای خطی شفت توخالی حداکثر چگالی نازل و یکپارچگی مکانیکی تمیزتر را باز می‌کنند.

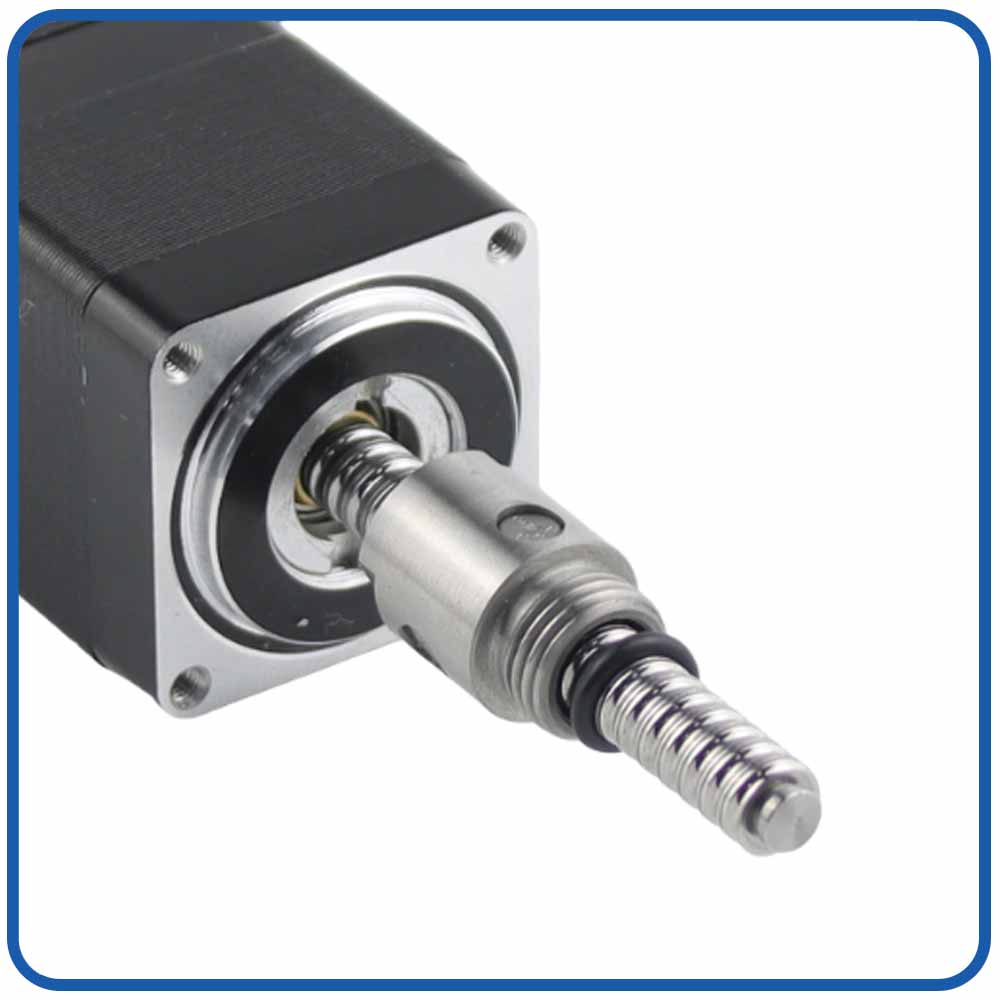

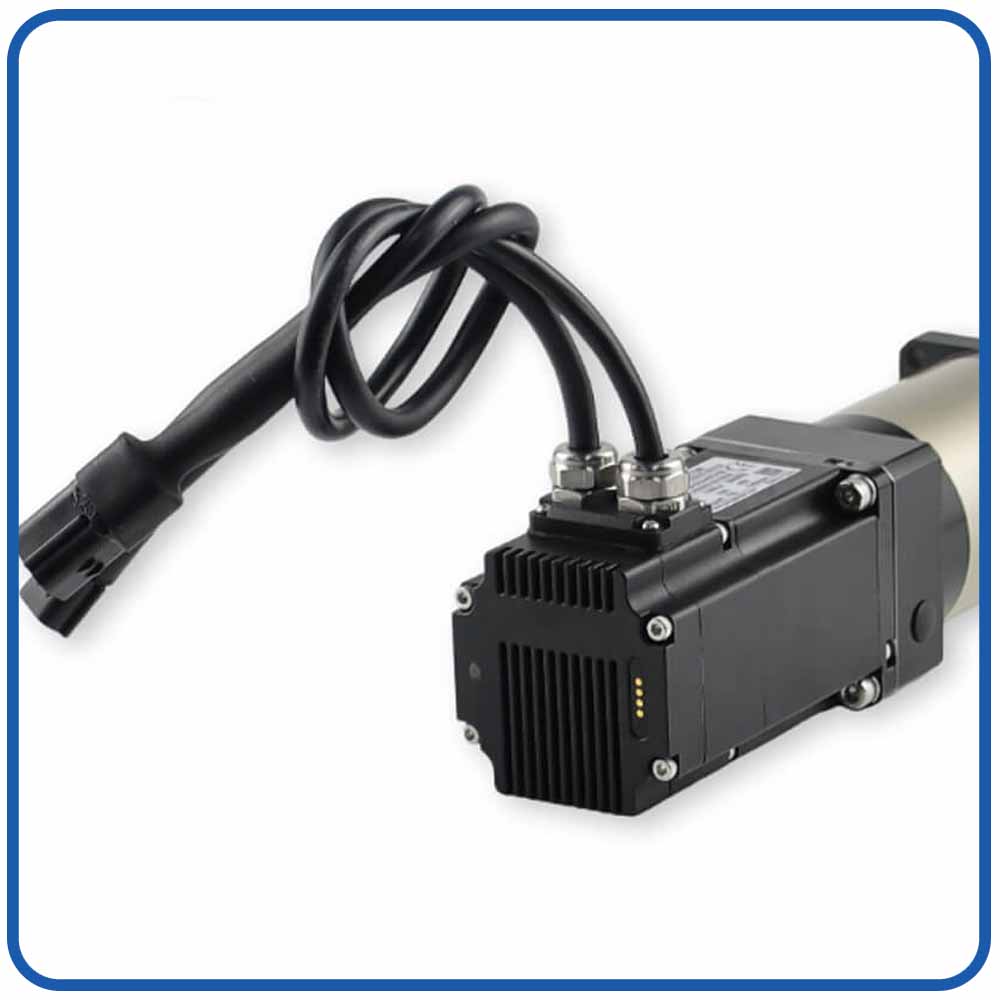

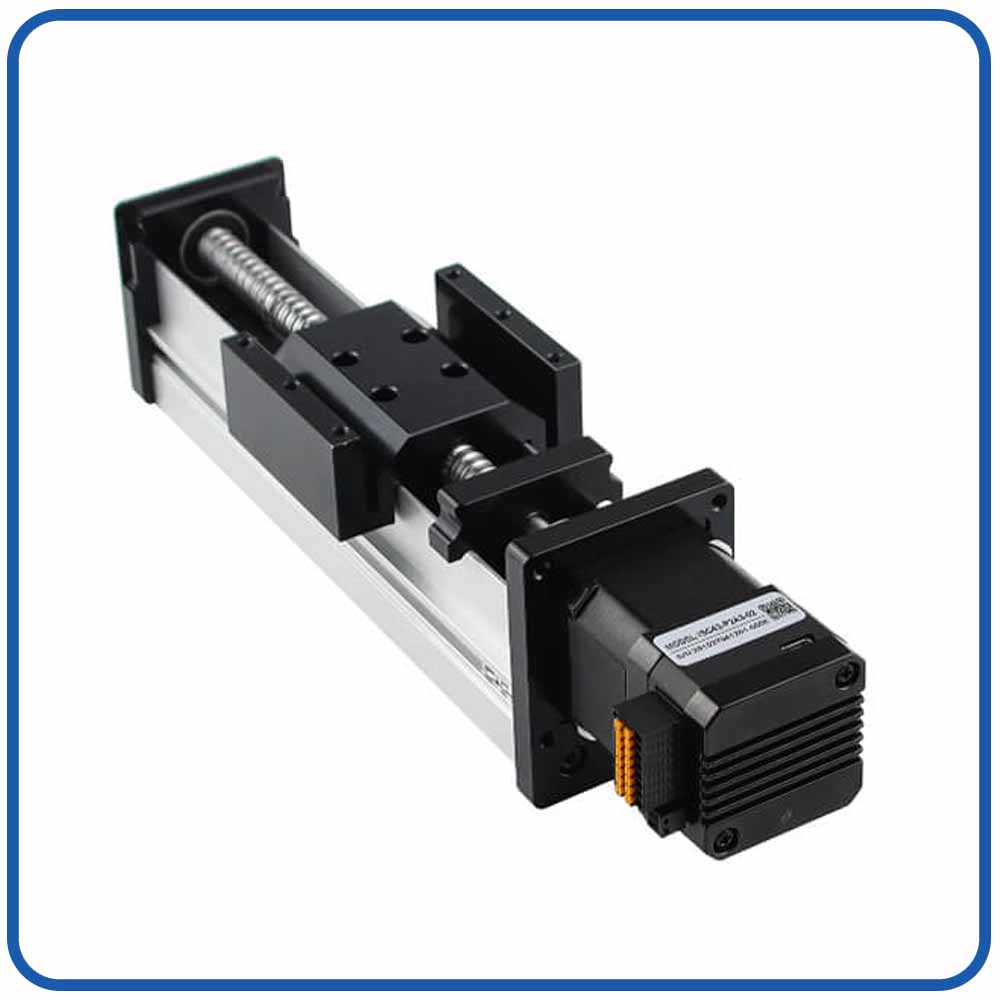

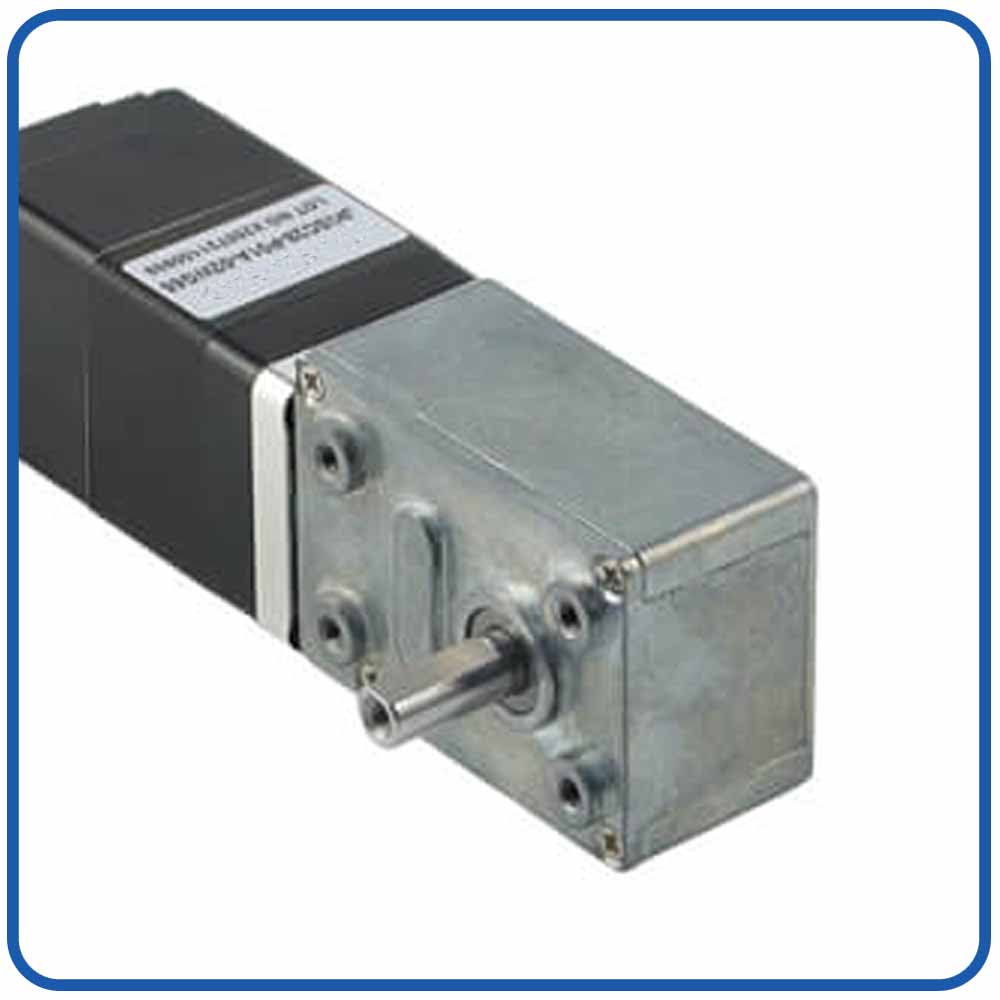

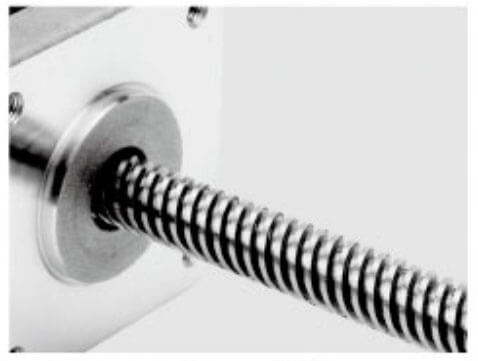

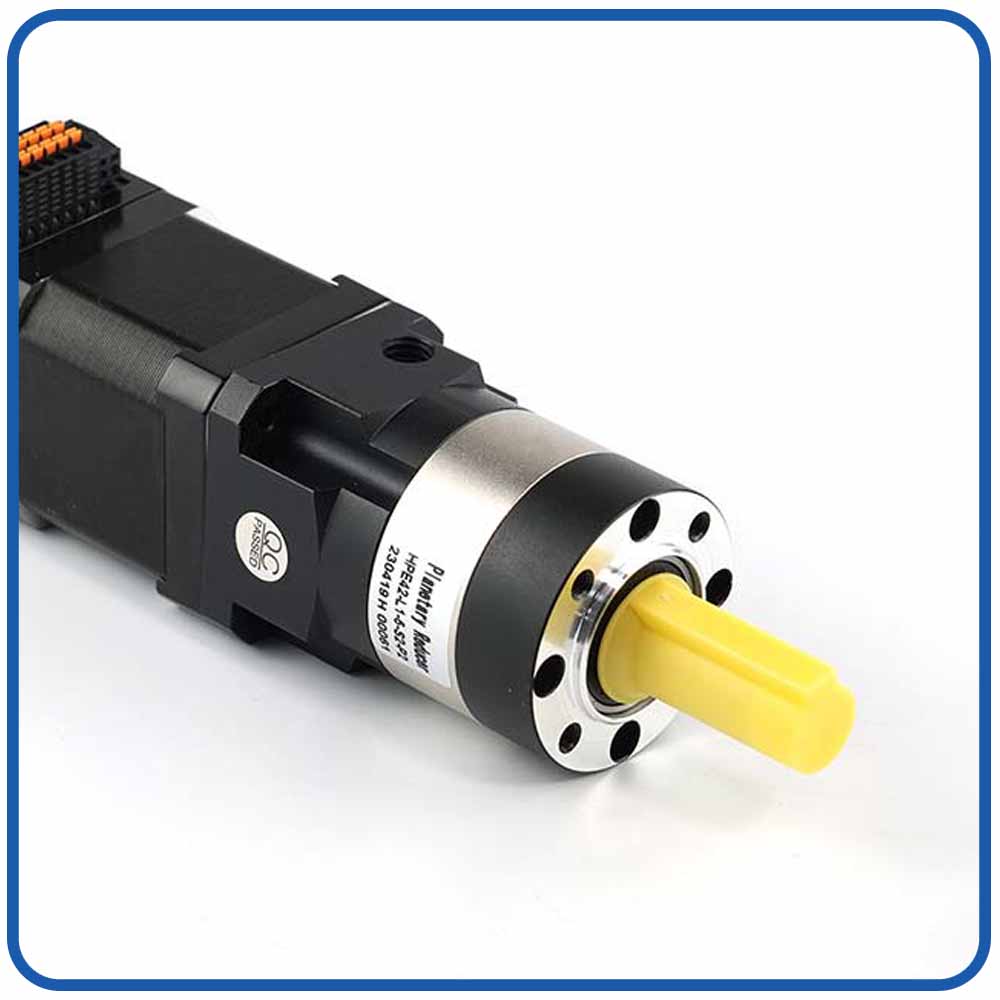

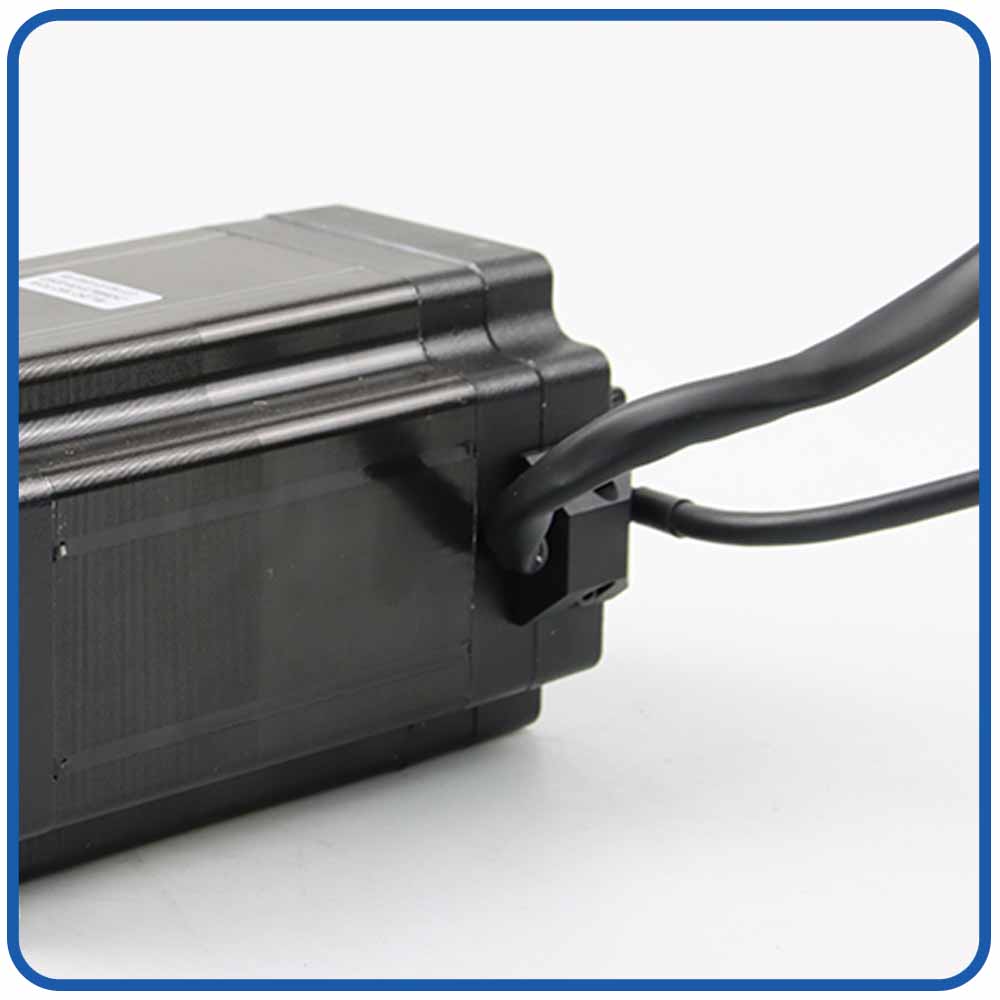

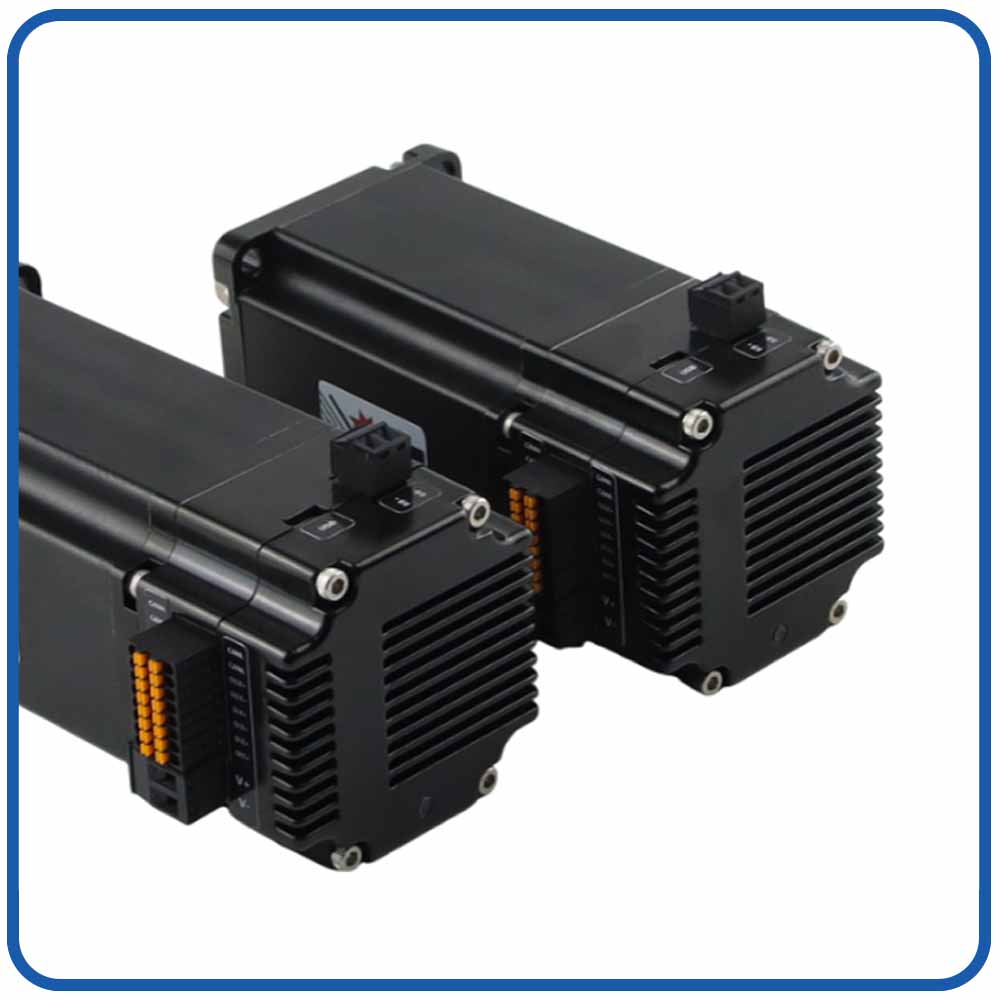

سیستم پله ای خطی Besfoc خدمات سفارشی

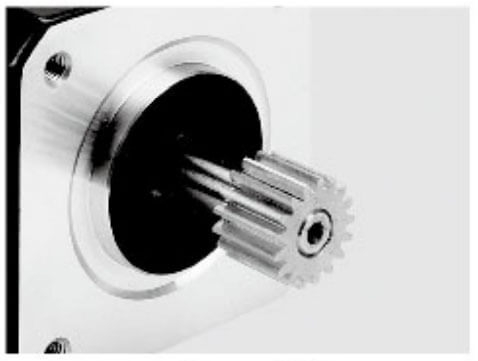

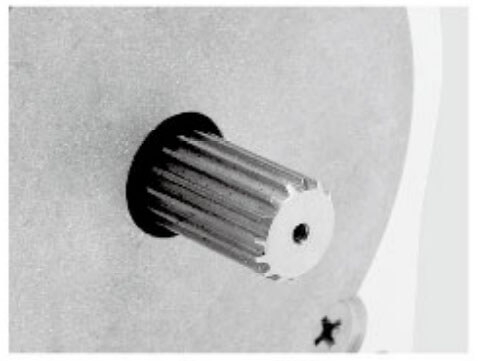

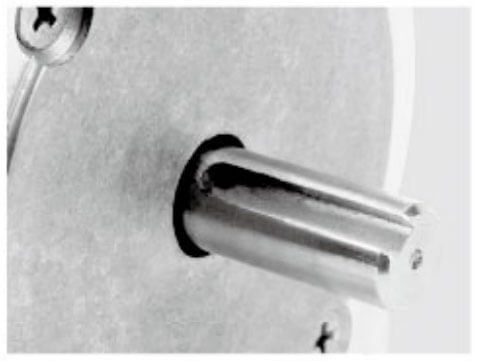

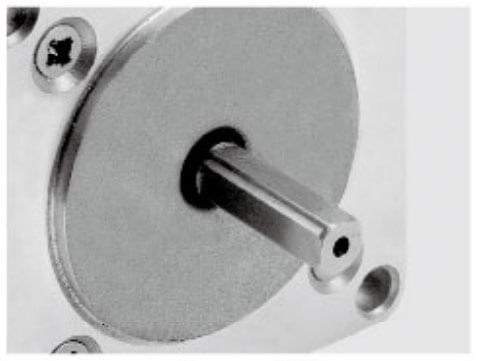

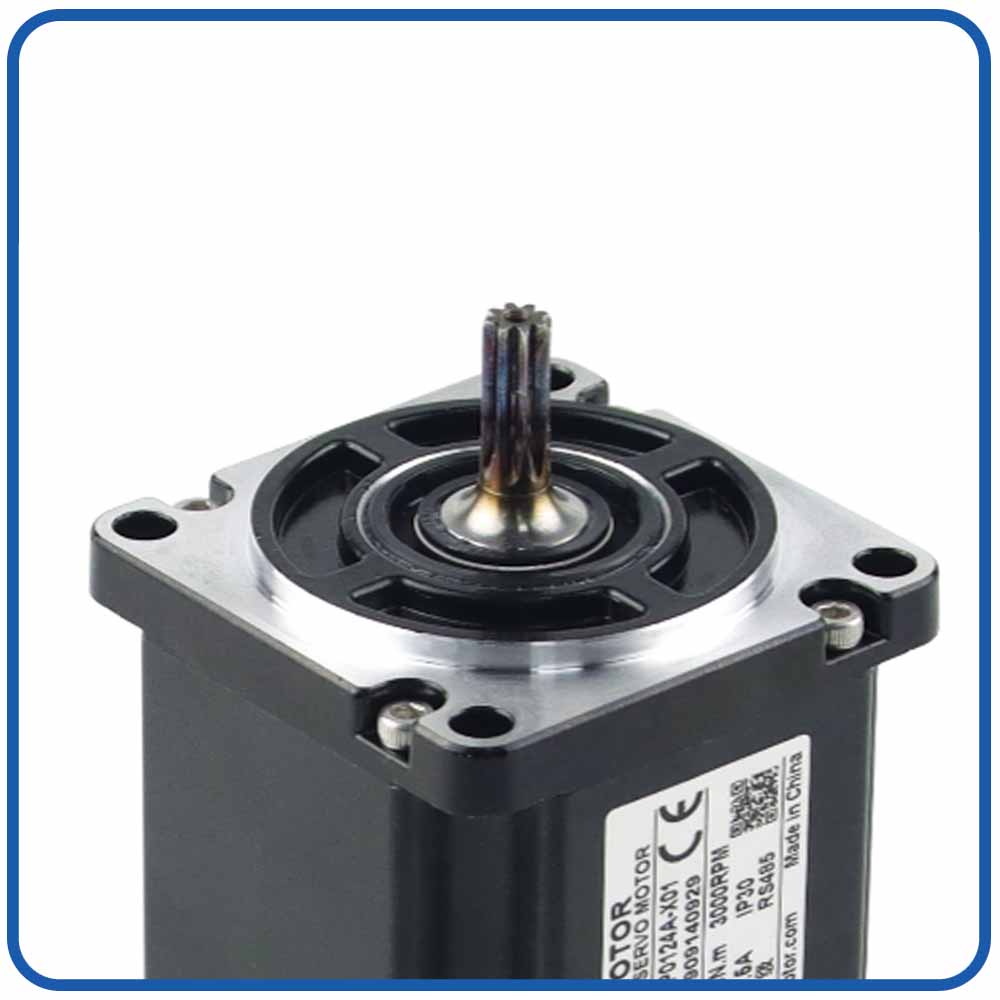

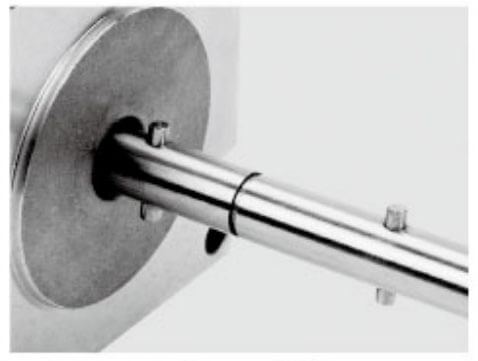

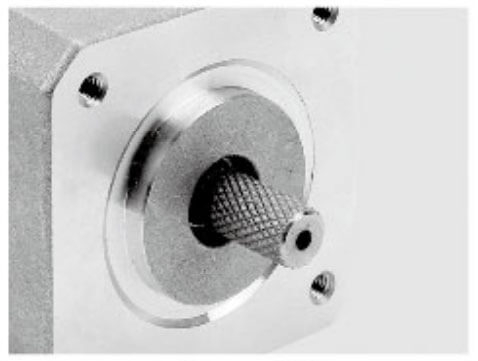

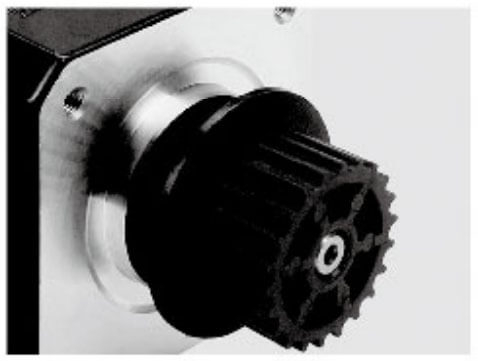

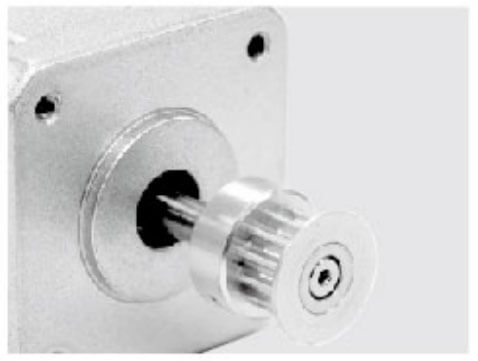

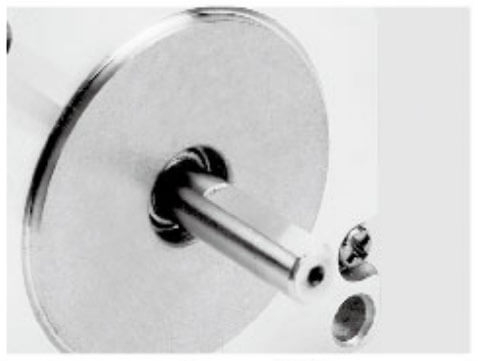

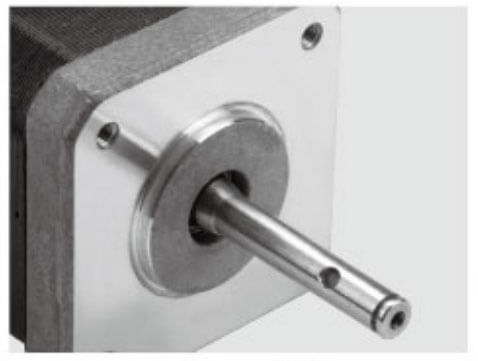

شفت بسفوک خدمات سفارشی

3. سر به سر: استپرهای خطی در مقابل پنوماتیک در مقابل سرووها

حکم:

موتورهای پله ای خطی تعادل ایده آلی را بین سیستم های پنوماتیک ارزان قیمت و سیستم های سروو با دقت بالا ارائه می دهند . آنها حرکت قابل برنامه ریزی، طراحی فشرده و دقت قابل اعتماد را بدون پیچیدگی و هزینه راه حل های سروو خطی ارائه می کنند.

برای اکثر ماشین های انتخاب و جابجایی SMT، , موتورهای پله ای خطی بهترین نسبت عملکرد به هزینه را ارائه می دهند..

4. کدام نوع استپر خطی با ماشین P&P شما مناسب است؟

استپرهای خطی غیر اسیر (استاندارد SMT)

موتورهای پله ای خطی غیر محصور به پیچ سرب اجازه می دهند تا به طور کامل از بدنه موتور عبور کند.

چرا این برای انتخاب و مکان ایده آل است:

• حرکت مستقل نازل محور Z

• انعطاف پذیری سفر نامحدود

• ادغام عمودی فشرده

• سر قرار دادن سبک

این طرح به طور گسترده ای در ماشین های انتخاب و جابجایی SMT استفاده می شود زیرا به هر نازل اجازه می دهد به طور مستقل حرکت کند.

بهترین برنامه های کاربردی:

• ماشین های چند سر انتخاب و جابجایی

• ماشین های رومیزی SMT

• سیستم های مکان یابی با سرعت بالا

استپرهای خطی مهره خارجی

موتورهای پله ای خطی مهره خارجی، پیچ سرب را در داخل موتور ثابت می کنند در حالی که مهره خارجی حرکت می کند.

مزایا:

• ظرفیت بار بیشتر

• حرکت افقی پایدار

• برای تنظیمات فیدر بهتر است

بهترین برنامه های کاربردی:

• موقعیت یابی سینی اجزاء

• تنظیمات میکرو X/Y

• سیستم های موقعیت یابی فیدر

طرح‌های مهره‌های خارجی حرکت پایداری را برای حرکت بدون محور Z در ماشین‌های پیک و مکان فراهم می‌کنند.

کدام نوع استپر خطی با ماشین P&P شما مناسب است؟

انتخاب ساختار صحیح استپر خطی به طور مستقیم بر اندازه دروازه، سرعت قرارگیری و سادگی مکانیکی تأثیر می گذارد . از ماتریس تصمیم گیری سریع زیر برای تعیین بهترین گزینه برای طراحی انتخاب و مکان خود استفاده کنید.

قانون سرانگشتی مهندس

اگر در حال طراحی حرکت بالا/پایین نازل قرارگیری هستید، استپرهای خطی غیر محصور را انتخاب کنید.

اگر مکانیزم فشار افقی را برای فیدر مولفه طراحی می کنید، External Nut Linear Steppers را انتخاب کنید.

5. کل هزینه مالکیت (TCO) برای ماشین سازان

برای سازندگان ماشین آلات OEM و مدیران تدارکات، موتورهای پله ای خطی هزینه کل سیستم را به میزان قابل توجهی کاهش می دهند.

عوامل اصلی کاهش هزینه:

✓ زمان مونتاژ را به شدت کاهش داد

بدون نیاز به تراز کوپلینگ طراحی یکپارچه تولید را ساده می کند.

✓ اجزای کمتر در انبار

موتور یکپارچه + پیچ سرب جایگزین:

• موتور

• جفت شدن

• پیچ سربی

• مهره

✓ هزینه های نگهداری کمتر

قطعات متحرک کمتر منجر به:

• سایش کمتر

• قابلیت اطمینان بالاتر

• کاهش زمان توقف

✓ چرخه های توسعه سریع تر ماشین

ادغام مکانیکی ساده تسریع می کند:

• نمونه سازی

• تست کردن

• تولید

✓ کاهش رد پای ماشین

موتورهای فشرده به سرهای دروازه ای کوچکتر و طراحی ماشین جمع و جورتر اجازه می دهند.

این مزایا موتورهای پله‌ای خطی را به انتخاب ارجح برای ماشین‌سازان OEM انتخاب و مکان تبدیل می‌کند.

نتیجه گیری و پشتیبانی فنی

موتورهای پله ای خطی دقت، فشردگی و قابلیت اطمینان مورد نیاز برای سیستم های مدرن محور Z را ارائه می دهند. معماری مستقیم درایو آنها ، تراکم چند سر، قرارگیری با لمس نرم و کاهش هزینه کل مالکیت را امکان پذیر می کند..

راهنمای انتخاب موتور خطی ما را دانلود کنید یا با تیم مهندسی Besfoc تماس بگیرید تا نمونه اولیه یک موتور پله خطی محور Z سفارشی را برای پروژه بعدی ماشین انتخاب کنید.
