Hvordan vælger man den rigtige integrerede step-servomotor til medicinsk infusionspumpe?

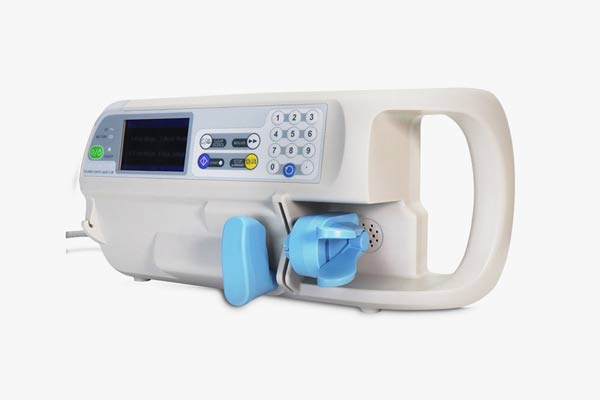

Medicinske infusionspumper kræver præcis, stabil og yderst pålidelig bevægelseskontrol for at levere væsker, medicin, næringsstoffer eller andre terapeutiske stoffer med kontrollerede hastigheder. Kernen i mange infusionsmekanismer er et motordrevet system, der er ansvarligt for at kontrollere forskydning, tryk, flow eller bevægelse af pumpekomponenter. At vælge den rigtige integrerede stepper-servomotor til en medicinsk infusionspumpe kræver derfor mere end blot at vælge en motor baseret på rammestørrelse eller nominelt drejningsmoment.

Vi evaluerer motoren, feedbacksystemet, den integrerede driver, kontrolgrænsefladen, driftsmiljøet, termisk ydeevne og mekanisk transmission som en komplet motion-control løsning. En passende udvalgt integreret stepper-servomotor kan give præcisionen af ​​closed-loop bevægelseskontrol, kompakt systemintegration, stabil lavhastighedsdrift og forenklet ledningsføring, der kræves af moderne medicinsk udstyr.

Hvad er en integreret stepper-servomotor til en medicinsk infusionspumpe?

En integreret stepper servomotor er en kompakt bevægelseskontrolenhed, der kombinerer en stepmotor med en encoder, servodriver og styreelektronik . I medicinske infusionspumper driver den mekanismer såsom blyskruer, sprøjter eller peristaltiske pumpesystemer for at opnå præcis og kontrolleret væsketilførsel.

Nøglefunktioner

• Closed-Loop Feedback: Den integrerede encoder overvåger motorens position og hjælper med at detektere positionsfejl, overbelastning eller standsning.

• Præcis bevægelseskontrol: Giver nøjagtig og gentagelig rotation for at opretholde ensartet flowhastighed og væskevolumen.

• Kompakt integration: Kombinerer flere bevægelseskontrolkomponenter i én enhed, hvilket reducerer ledninger, ekstern elektronik og installationsplads.

• Jævn lavhastighedsdrift: Velegnet til den kontrollerede, stabile bevægelse, der almindeligvis kræves af infusionspumpemekanismer.

• Fleksibel kontrol: Kan understøtte forskellige kontrolgrænseflader og programmerbare bevægelsesfunktioner afhængigt af motorkonfigurationen.

Samlet set giver en integreret stepper-servomotor en kompakt, præcis og feedback-styret bevægelsesløsning til medicinske infusionspumper.

Besfoc ISC28 integrerede step-servomotorer til blodanalysator

ISC28-seriens nøglespecifikationer for blodanalysator

Besfoc integreret servomotorsystem Tilpasset service

Besfoc integreret servomotorsystem Tilpasset service

1. Bestem det påkrævede flow og motorhastighed

Den første valgparameter bør være den nødvendige væsketilførselshastighed og dens forhold til motorhastigheden.

En infusionspumpe kræver normalt ikke, at motoren kører ved ekstremt høje hastigheder. I stedet har den ofte brug for kontrolleret og gentagelig lavhastighedsbevægelse. Motorhastigheden skal svare til forskydningen produceret af pumpemekanismen.

Forholdet kan udtrykkes konceptuelt som:

Flowhastighed = Pumpeforskydning pr. omdrejning × motorhastighed

For en peristaltisk, sprøjte eller anden positiv forskydningsmekanisme afhænger det faktiske forhold af den mekaniske arkitektur.

Vi anbefaler derfor at bestemme:

• Påkrævet minimum flow

• Påkrævet maksimal flowhastighed

• Kontinuerlig driftshastighed

• Accelerations- og decelerationskrav

• Pumpeforskydning pr. omdrejning

• Påkrævet flowhastighedsopløsning

• Mekanisk transmissionsforhold

En motor, der fungerer effektivt i hele det krævede hastighedsområde, vil generelt give bedre kontrol end en, der kun er valgt i henhold til dens maksimale nominelle hastighed.

2. Vælg det korrekte moment

Moment er en af ​​de vigtigste motorvalgsparametre for en infusionspumpe.

Motoren skal generere tilstrækkeligt drejningsmoment til at overvinde den mekaniske modstand af pumpemekanismen og samtidig opretholde stabil drift. Modstand kan komme fra slangekompression, sprøjtestempelkraft, geartransmission, friktion, væsketryk eller mekanisk forspænding.

Det påkrævede motormoment bør evalueres under de værste driftsforhold i stedet for under normale laboratorieforhold.

En praktisk udvælgelsesproces overvejer:

1. Pumpemoment

2. Transmissionseffektivitet

3. Friktionsmoment

4. Accelerationsmoment

5. Trykrelateret belastning

6. Mekaniske tolerancer

7. Sikkerhedsmargin

Valg af en motor med utilstrækkeligt drejningsmoment kan resultere i positionsfejl, ustabil drift, overdreven opvarmning eller manglende opretholdelse af den nødvendige flowhastighed.

Samtidig kan overdreven motorkapacitet øge systemstørrelsen, strømforbruget, omkostningerne og den termiske belastning. Målet er derfor at vælge en motor med en passende kontinuerlig og maksimal drejningsmomentkapacitet.

3. Vælg Closed-Loop Feedback for højere pålidelighed

For medicinsk infusionsudstyr kan bevægelsesnøjagtighed og fejldetektion være kritisk. En integreret stepper servomotor med en encoder giver en væsentlig fordel i forhold til en open-loop stepmotor.

I et åbent sløjfesystem antager regulatoren, at motoren har fulgt den beordrede position. Hvis motoren støder på for høj belastning og mister synkroniseringen, ved regulatoren muligvis ikke umiddelbart, at der er opstået en positioneringsfejl.

En integreret stepper-servomotor med lukket sløjfe overvåger kontinuerligt motorpositionen gennem sin encoder.

Dette muliggør funktioner som:

• Registrering af positionsfejl

• Staldetektering

• Lukket sløjfe korrektion

• Overbelastningsbeskyttelse

• Forbedret positioneringskonsistens

• Reduceret risiko for akkumulerede positioneringsfejl

For infusionspumper kan disse egenskaber hjælpe med at forbedre pålideligheden af ​​den mekaniske pumpeproces.

4. Evaluer encoder-opløsning

Encodervalg skal svare til de faktiske præcisionskrav for infusionsmekanismen.

En højere koderopløsning kan give mere detaljeret positionsfeedback, men koderopløsningen bør ikke evalueres uafhængigt af den mekaniske transmission, controller, pumpeforskydning og påkrævet flowopløsning.

For eksempel, hvis en motor driver en blyskrue eller præcisionstransmissionsmekanisme, bliver forholdet mellem indkodertal og lineær forskydning vigtig.

Systemdesigneren bør evaluere:

Encoderopløsning → Motorrotation → Transmissionsbevægelse → Pumpeforskydning → Væskevolumen

Denne komplette kæde bestemmer den praktiske bevægelsesopløsning af infusionssystemet.

Indkoderen bør også give tilstrækkelig pålidelighed og miljømæssig stabilitet til kontinuerlig udstyrsdrift.

5. Overvej lavhastighedsglathed

Infusionspumper kræver ofte stabil drift ved relativt lave hastigheder. Motorens glathed kan derfor være vigtigere end maksimal rotationshastighed.

Momentrippel, resonans, vibrationer og bratte hastighedsændringer kan påvirke pumpemekanismens konsistens.

En passende integreret stepper-servomotor skal give:

• Jævn drift ved lav hastighed

• Lav vibration

• Stabil drejningsmomentudgang

• Kontrolleret acceleration

• Kontrolleret deceleration

• Pålidelig positionering

Avancerede strømstyringsalgoritmer og lukket sløjfestyring kan hjælpe med at forbedre motorens adfærd på tværs af driftsområdet.

6. Tjek motorstørrelse og mekanisk integration

Medicinsk udstyr har ofte strenge pladsbegrænsninger. Infusionspumper kan kræve, at motorer passer ind i kompakte huse, mens de efterlader plads til slanger, sensorer, batterier, kontrolelektronik og andre komponenter.

Motoren bør derfor evalueres i henhold til:

• Rammestørrelse

• Motor længde

• Skaft diameter

• Aksel konfiguration

• Monteringshulsmønster

• Connector position

• Samlet vægt

• Krav til varmeafledning

En integreret motor kan reducere behovet for en separat ekstern driver, hvilket potentielt forenkler den mekaniske og elektriske arkitektur.

For kompakt medicinsk udstyr kan motorintegration være en vigtig fordel på systemniveau.

7. Evaluer den integrerede driver og kontrolgrænseflade

Den integrerede driver er en anden vigtig overvejelse.

Forskellige infusionspumpearkitekturer kan bruge forskellige kontrolmetoder, herunder puls og retning, analoge kommandoer, digital I/O, seriel kommunikation eller andre bevægelseskontrolgrænseflader.

Før vi vælger en motor, verificerer vi kompatibiliteten mellem den integrerede servomotor og pumpens hovedstyringssystem.

Vigtige spørgsmål omfatter:

• Hvilken kontrolgrænseflade er påkrævet?

• Hvilken indgangsspænding er tilgængelig?

• Hvilket strømområde kræves?

• Udføres positionskontrol eksternt eller internt?

• Er kommunikationsfeedback påkrævet?

• Er programmerbare accelerations- og decelerationsfunktioner tilgængelige?

• Kan alarm- og fejlsignaler overvåges?

En motor med en kompatibel integreret kontrolarkitektur kan reducere udviklingskompleksiteten.

8. Overvej strømforbrug og termisk ydeevne

Bærbare infusionspumper kan fungere fra batterier, hvilket gør energieffektivitet særligt vigtigt.

Motorens strømforbrug afhænger af motorstørrelse, belastning, hastighed, strømstyringsstrategi, driftscyklus og driftsforhold. Kontinuerlig drift kan også producere varme, som skal håndteres inden for udstyrets kabinet.

Vi anbefaler at vurdere:

Motoreffektivitet + Drivereffektivitet + Driftscyklus + Varmeafledning

Motoren skal opretholde pålidelig ydeevne uden at skabe overdreven termisk belastning for omgivende elektronik eller mekaniske komponenter.

For batteridrevet medicinsk udstyr kan effektiv strømstyring og passende motorstørrelser bidrage til længere driftstid.

9. Evaluer støj og vibrationer

Støj og vibrationer er vigtige overvejelser i medicinsk udstyr, især udstyr beregnet til hospitaler, klinikker, laboratorier eller hjemmeplejemiljøer.

En dårligt valgt motor kan generere hørbar støj eller mekaniske vibrationer, der påvirker brugeroplevelsen og potentielt påvirker følsomme mekanismer.

En integreret stepper servomotor designet til jævn drift kan hjælpe med at reducere:

• Mekanisk vibration

• Hørbar motorstøj

• Resonans

• Pludselig bevægelse

• Drejningsmoment udsving

Det komplette system bør testes med den faktiske pumpemekanisme, fordi gearkasse, slanger, blyskrue, sprøjte og strukturelle komponenter alle kan påvirke den endelige støj og vibrationer.

10. Overvej driftsmiljø og pålidelighed

Medicinsk udstyr kan fungere uafbrudt i lange perioder. Motorens pålidelighed bør derfor vurderes i henhold til det faktiske anvendelsesmiljø.

Vi overvejer:

• Driftstemperatur

• Opbevaringstemperatur

• Fugtighed

• Løbende pligtkrav

• Mekanisk vibration

• Forventet levetid

• Stikpålidelighed

• Encoder pålidelighed

• Driverbeskyttelsesfunktioner

Hvor det er relevant, bør det motoriske system evalueres inden for den relevante udviklings- og lovgivningsramme for medicinsk udstyr. Motorisk overensstemmelse alene gør ikke en hel infusionspumpe til en kompatibel medicinsk enhed ; design på systemniveau, validering, risikostyring og gældende lovkrav skal også behandles.

Integreret step-servomotor vs. traditionel stepmotor

En konventionel open-loop stepmotor kan tilbyde enkel kontrol og relativt højt holdemoment. Den kan dog ikke direkte bekræfte, om den beordrede position faktisk er opnået.

En integreret stepper servomotor tilføjer encoderfeedback og lukket sløjfekontrol.

Til applikationer, hvor positionsnøjagtighed, fejldetektion, kompakt integration og stabil drift er prioriterede, kan en integreret stepper servomotor være en stærk kandidat.

Anbefalet udvælgelsesproces til infusionspumpemotordesign

1. Definer krav til flowhastighed og hastighed
   Bestem de påkrævede minimums- og maksimumsflowhastigheder, pumpeforskydning, motorhastighedsområde, accelerations- og decelerationskrav.

2. Beregn drejningsmomentkrav
   Evaluer pumpemodstand, friktion, transmissionstab, trykbelastning og accelerationsmoment for at sikre tilstrækkeligt kontinuerligt og maksimalt motormoment.

3. Vælg koder- og feedbackopløsning
   Vælg en passende koderopløsning baseret på den nødvendige positioneringsnøjagtighed, flowhastighedsopløsning, transmissionsforhold og overordnet pumpemekanisme.

4. Bekræft elektrisk og mekanisk kompatibilitet
   Tjek motordimensioner, akselkonfiguration, monteringsmuligheder, indgangsspænding, strøm, kontrolgrænseflade, kommunikationsmetode og tilgængelig installationsplads.

5. Evaluer pålidelighed og systemydelse
   Test termisk ydeevne, lavhastighedsstabilitet, støj, vibrationer, strømforbrug, fejldetektion og langsigtet pålidelighed under faktiske driftsforhold for infusionspumpen.

Hvorfor integrerede stepper-servomotorer er velegnede til medicinske infusionspumper

Integrerede stepper-servomotorer er velegnede til medicinske infusionspumper, fordi de kombinerer præcis bevægelseskontrol, encoderfeedback, integreret drevelektronik og kompakt konstruktion i en enkelt motion-control løsning. Disse egenskaber hjælper producenter af infusionspumper med at opnå stabil væsketilførsel og samtidig forenkle systemintegration.

1. Højpræcisions bevægelseskontrol
   Integrerede stepperservomotorer giver nøjagtig og gentagelig positionering, og hjælper infusionspumper med at opretholde ensartet væsketilførsel og præcise flowhastigheder.

2. Closed-Loop Feedback
   Indbygget encoder-feedback overvåger kontinuerligt motorpositionen, hvilket muliggør fejlregistrering, stall-detektion og bevægelseskorrektion i realtid for forbedret driftssikkerhed.

3. Jævn og stabil drift med lav hastighed
   Infusionspumper kræver ofte kontrolleret bevægelse ved lav hastighed. Integreret servostyring hjælper med at reducere vibrationer, resonans og drejningsmomentudsving under præcise pumpeoperationer.

4. Kompakt og integreret design
   Ved at kombinere motor, encoder og driver i én enhed reduceres eksterne komponenter, ledninger og installationsplads, hvilket gør løsningen velegnet til kompakt medicinsk udstyr.

5. Pålidelig og fleksibel ydeevne
   Integrerede stepper-servomotorer kan understøtte programmerbar bevægelseskontrol, overbelastningsbeskyttelse og flere kontrolgrænseflader, hvilket giver en fleksibel løsning til forskellige medicinske infusionspumpedesigns og driftskrav.

Finale

Egnetheden af ​​en integreret stepper-servomotor til en medicinsk infusionspumpe kommer fra kombinationen af ​​præcision, feedback med lukket sløjfe, stabil lavhastighedsydelse, kompakt integration, fejldetektion og fleksibel bevægelseskontrol.

For producenter af infusionspumper kan valg af den korrekte integrerede stepper-servomotor hjælpe med at skabe en mere kompakt, kontrollerbar og pålidelig pumpemekanisme, samtidig med at kompleksiteten af ​​det overordnede bevægelseskontrolsystem reduceres.

Sidste tjekliste til valg af en integreret stepper-servomotor

Før du godkender en integreret stepper servomotor til en infusionspumpe, anbefaler vi at bekræfte følgende:

• Påkrævet flowområde understøttes.

• Motorhastigheden matcher pumpemekanismen.

• Kontinuerligt og maksimalt drejningsmoment er tilstrækkeligt.

• Encoder-opløsning opfylder bevægelseskravet.

• Closed-loop kontrol giver tilstrækkelig fejldetektion.

• Lavhastighedsdrift er stabil og jævn.

• Motordimensioner passer til den tilgængelige plads.

• Aksel- og monteringsspecifikationer er kompatible.

• Indgangsspænding og strøm opfylder systemkravene.

• Kontrolgrænsefladen er kompatibel med hovedcontrolleren.

• Termisk ydeevne er acceptabel ved kontinuerlig drift.

• Støj og vibrationer er inden for systemkravene.

• Beskyttelses- og fejldetektionsfunktioner opfylder designkravene.

• Pålidelighed og levetidsmål er opnåelige.

• Komplet systemvalidering er blevet udført.

Konklusion

At vælge den rigtige integrerede stepper-servomotor til en medicinsk infusionspumpe kræver en tilgang på systemniveau. Flowhastighed, motorhastighed, drejningsmoment, encoderopløsning, lavhastighedsglathed, driverintegration, strømforbrug, termisk ydeevne, mekaniske dimensioner og pålidelighed har alle indflydelse på det endelige resultat.

I stedet for udelukkende at vælge en motor efter rammestørrelse eller nominelt drejningsmoment, evaluerer vi det komplette forhold mellem motorrotation, feedback-opløsning, transmissionsbevægelse, pumpeforskydning og væsketilførsel.

En korrekt tilpasset integreret stepper-servomotor kan give en kompakt og kontrollerbar bevægelsesløsning til infusionspumpemekanismer, især hvor præcis positionering, feedback i lukket sløjfe, stabil lavhastighedsdrift og forenklet integration er vigtige designmål.

Ofte stillede spørgsmål:

1. Hvad er en integreret stepper servomotor til en medicinsk infusionspumpe?

En integreret stepper servomotor kombinerer en stepmotor, encoder, driver og motion-control elektronik i en kompakt enhed. Det giver præcis bevægelseskontrol med lukket sløjfe til infusionspumpemekanismer og hjælper med at opretholde ensartet væsketilførsel.

2. Hvorfor er integrerede stepper-servomotorer velegnede til medicinske infusionspumper?

Integrerede stepper-servomotorer giver præcis positionering, feedback med lukket sløjfe, jævn drift ved lav hastighed, kompakt integration og pålidelig bevægelseskontrol . Disse egenskaber gør dem velegnede til applikationer, der kræver nøjagtig og gentagelig væsketilførsel.

3. Hvordan vælger jeg det rigtige drejningsmoment til en infusionspumpemotor?

Det påkrævede motormoment skal beregnes ud fra kravene til pumpebelastning, friktion, transmissionseffektivitet, trykmodstand og accelerationskrav. Vi anbefaler at vælge tilstrækkeligt kontinuerligt og maksimalt drejningsmoment med en passende sikkerhedsmargin til de faktiske driftsforhold.

4. Hvilken motorhastighed kræves til en medicinsk infusionspumpe?

Den nødvendige motorhastighed afhænger af pumpemekanismen, slagvolumen pr. omdrejning, transmissionsforhold og målstrømningshastighed. Motoren bør give stabil drift i hele det krævede minimum og maksimum flowområde i stedet for kun at blive valgt af dens maksimale hastighed.

5. Hvorfor er koderfeedback vigtig i en infusionspumpe?

En encoder giver motorpositionsfeedback i realtid. Et integreret servosystem kan bruge denne information til at detektere positionsfejl, overbelastningsforhold eller stall og foretage passende rettelser, hvilket forbedrer motion-control pålideligheden.

6. Hvilken encoder-opløsning skal bruges til en infusionspumpe?

Den påkrævede encoder-opløsning afhænger af den ønskede positioneringsnøjagtighed, pumpeforskydning, transmissionsmekanisme og den nødvendige opløsning for væskelevering. Encoder-opløsningen bør evalueres sammen med det komplette mekaniske og motion-control system.

7. Kan en integreret stepper servomotor fungere problemfrit ved lav hastighed?

Ja. Integrerede stepper-servomotorer kan give stabil og kontrolleret lavhastighedsdrift, når motor, driver, encoder og kontrolparametre er korrekt afstemt med pumpemekanismen. Dette kan hjælpe med at reducere vibrationer og bevægelsesudsving under præcis væsketilførsel.

8. Hvad er fordelene ved at bruge en integreret motor i stedet for en separat motor og driver?

En integreret stepper-servomotor kombinerer vigtige bevægelseskontrolkomponenter i én enhed, hvilket potentielt reducerer ledningsføring, installationsplads, eksterne komponenter og systemintegrationskompleksitet . Det kan også forenkle den overordnede motion-control arkitektur.

9. Hvilke faktorer skal overvejes, når man vælger en infusionspumpemotor?

Vigtige faktorer omfatter strømningshastighed, motorhastighed, drejningsmoment, koderopløsning, positioneringsnøjagtighed, motordimensioner, strømforbrug, termisk ydeevne, kontrolgrænseflade, støj, vibrationer og driftssikkerhed . Motoren bør evalueres sammen med den komplette pumpemekanisme.

10. Hvordan kan jeg kontrollere, om en integreret stepper-servomotor er egnet til min infusionspumpe?

Kontroller motoren i forhold til pumpens påkrævede hastighed, drejningsmoment, forskydning, flowhastighedsnøjagtighed, mekaniske dimensioner, elektrisk forsyning, kontrolgrænseflade og driftsmiljø. Endelig egnethed bør bekræftes gennem test med den faktiske pumpemekanisme og systemkrav.
