Hoe om die regte geïntegreerde stepper servomotor vir mediese infusiepomp te kies?

Mediese infusiepompe benodig presiese, stabiele en hoogs betroubare bewegingsbeheer om vloeistowwe, medikasie, voedingstowwe of ander terapeutiese stowwe teen beheerde dosisse af te lewer. Die kern van baie infusiemeganismes is 'n motorgedrewe stelsel wat verantwoordelik is vir die beheer van verplasing, druk, vloei of die beweging van pompkomponente. Om die regte geïntegreerde stepper servomotor vir 'n mediese infusiepomp te kies , verg dus meer as om bloot 'n motor te kies gebaseer op raamgrootte of gegradeerde wringkrag.

Ons evalueer die motor, terugvoerstelsel, geïntegreerde drywer, beheerkoppelvlak, bedryfsomgewing, termiese werkverrigting en meganiese transmissie as een volledige oplossing vir bewegingsbeheer. 'n Gepas geselekteerde geïntegreerde stepper servomotor kan die akkuraatheid van geslote-lus bewegingsbeheer, kompakte stelselintegrasie, stabiele laespoed werking en vereenvoudigde bedrading verskaf wat deur moderne mediese toerusting vereis word.

Wat is 'n geïntegreerde stepper servomotor vir 'n mediese infusiepomp?

'n Geïntegreerde stepper servomotor is 'n kompakte bewegingsbeheereenheid wat 'n steppermotor kombineer met 'n enkodeerder, servodrywer en beheerelektronika . In mediese infusiepompe dryf dit meganismes soos loodskroewe, spuite of peristaltiese pompstelsels aan om presiese en beheerde vloeistoftoevoer te verkry.

Sleutel kenmerke

• Geslote-lus-terugvoer: Die geïntegreerde enkodeerder monitor motorposisie en help om posisiefoute, oorlading of stilstand op te spoor.

• Presiese bewegingsbeheer: Bied akkurate en herhaalbare rotasie om konsekwente vloeitempo en vloeistofvolume te handhaaf.

• Kompakte integrasie: Kombineer veelvuldige bewegingsbeheerkomponente in een eenheid, wat bedrading, eksterne elektronika en installasieruimte verminder.

• Gladde laespoed-werking: Geskik vir die beheerde, stabiele beweging wat gewoonlik deur infusiepompmeganismes vereis word.

• Buigsame beheer: Kan verskillende beheerkoppelvlakke en programmeerbare bewegingsfunksies ondersteun, afhangende van die motorkonfigurasie.

In die algemeen bied 'n geïntegreerde stepper servomotor 'n kompakte, presiese en terugvoerbeheerde bewegingsoplossing vir mediese infusiepomptoepassings.

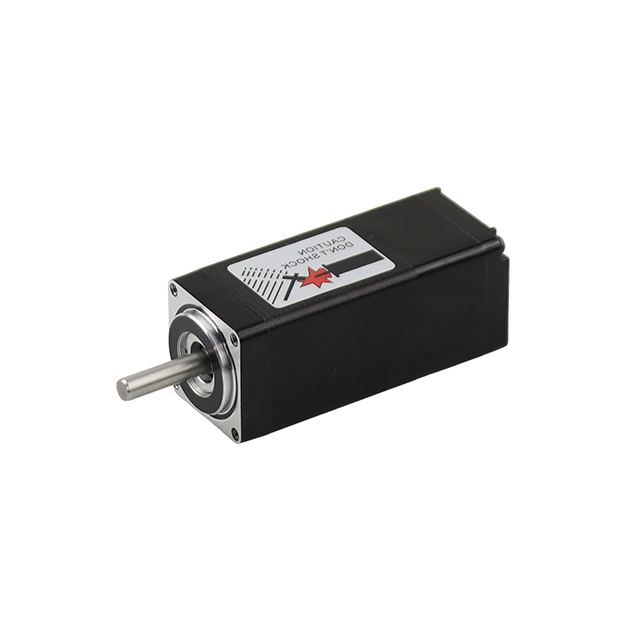

Besfoc ISC28 Geïntegreerde Stepper Servo Motors Vir Bloed Ontleder

ISC28-reeks sleutelspesifikasies vir bloedontleder

Besfoc-geïntegreerde servomotorstelsel Pasgemaakte diens

Besfoc-geïntegreerde servomotorstelsel Pasgemaakte diens

1. Bepaal die vereiste vloei en motorspoed

Die eerste seleksieparameter moet die vereiste vloeistofleweringstempo en sy verhouding tot motorspoed wees.

'n Infusiepomp vereis gewoonlik nie dat die motor teen uiters hoë spoed werk nie. In plaas daarvan het dit dikwels beheerde en herhaalbare laespoedbeweging nodig. Die motorspoed moet ooreenstem met die verplasing wat deur die pompmeganisme geproduseer word.

Die verhouding kan konseptueel uitgedruk word as:

Vloeitempo = Pompverplasing per omwenteling × Motorspoed

Vir 'n peristaltiese, spuit of ander positiewe verplasingsmeganisme hang die werklike verhouding af van die meganiese argitektuur.

Ons beveel dus aan om te bepaal:

• Vereiste minimum vloeitempo

• Vereiste maksimum vloeitempo

• Deurlopende werkspoed

• Vereistes vir versnelling en vertraging

• Pomp verplasing per omwenteling

• Vereiste vloeitempo-resolusie

• Meganiese transmissieverhouding

’n Motor wat doeltreffend deur die vereiste spoedreeks werk, sal oor die algemeen beter beheer bied as een wat slegs volgens sy maksimum aangeslane spoed gekies word.

2. Kies die Korrekte Wringkrag

Wringkrag is een van die belangrikste motorkeuseparameters vir 'n infusiepomp.

Die motor moet voldoende wringkrag genereer om die meganiese weerstand van die pompmeganisme te oorkom terwyl stabiele werking gehandhaaf word. Weerstand kan afkomstig wees van buiskompressie, spuitplunjerkrag, rattransmissie, wrywing, vloeistofdruk of meganiese voorlading.

Die vereiste motorwringkrag moet geëvalueer word onder die slegste-geval bedryfstoestande , eerder as onder normale laboratoriumtoestande.

'n Praktiese keuringsproses neem in ag:

1. Pomp wringkrag

2. Transmissie doeltreffendheid

3. Wrywingwringkrag

4. Versnelling wringkrag

5. Drukverwante las

6. Meganiese toleransies

7. Veiligheidsmarge

Die keuse van 'n motor met onvoldoende wringkrag kan lei tot posisiefoute, onstabiele werking, oormatige verhitting of versuim om die vereiste vloeitempo te handhaaf.

Terselfdertyd kan oormatige motorkapasiteit stelselgrootte, kragverbruik, koste en termiese las verhoog. Die doelwit is dus om 'n motor te kies met 'n toepaslike deurlopende en piekwringkragvermoë.

3. Kies Geslote-lus-terugvoer vir hoër betroubaarheid

Vir mediese infusietoerusting kan bewegingsakkuraatheid en foutopsporing krities wees. 'n Geïntegreerde stepper servo motor met 'n enkodeerder bied 'n beduidende voordeel bo 'n ooplus stepper motor.

In 'n ooplusstelsel neem die beheerder aan dat die motor die opdragte posisie gevolg het. As die motor oormatige las ondervind en sinchronisasie verloor, sal die beheerder dalk nie dadelik weet dat 'n posisioneringsfout voorgekom het nie.

'n Geslote-lus-geïntegreerde stepper-servomotor monitor voortdurend motorposisie deur sy enkodeerder.

Dit laat funksies toe soos:

• Posisie-fout opsporing

• Stalletjie opsporing

• Geslote-lus regstelling

• Oorladingsbeskerming

• Verbeterde posisioneringskonsekwentheid

• Verminderde risiko van opgehoopte posisioneringsfoute

Vir infusiepompe kan hierdie vermoëns help om die betroubaarheid van die meganiese pompproses te verbeter.

4. Evalueer Encoder Resolusie

Enkodeerderkeuse moet ooreenstem met die werklike presisievereistes van die infusiemeganisme.

'n Hoër enkodeerderresolusie kan meer gedetailleerde posisieterugvoer verskaf, maar enkodeerderresolusie moet nie onafhanklik van die meganiese transmissie, kontroleerder, pompverplasing en vereiste vloeiresolusie geëvalueer word nie.

Byvoorbeeld, as 'n motor 'n loodskroef of presisietransmissiemeganisme aandryf, word die verhouding tussen enkodeerdertellings en lineêre verplasing belangrik.

Die stelselontwerper moet evalueer:

Enkodeerderresolusie → Motorrotasie → Transmissiebeweging → Pompverplasing → Vloeistofvolume

Hierdie volledige ketting bepaal die praktiese bewegingsresolusie van die infusiestelsel.

Die enkodeerder moet ook voldoende betroubaarheid en omgewingstabiliteit bied vir deurlopende toerustingwerking.

5. Oorweeg lae-spoed gladheid

Infusiepompe benodig gereeld stabiele werking teen relatief lae snelhede. Motor gladheid kan dus belangriker wees as maksimum rotasiespoed.

Wringkragrimpeling, resonansie, vibrasie en abrupte spoedveranderinge kan die konsekwentheid van die pompmeganisme beïnvloed.

'n Geskikte geïntegreerde stepper servomotor moet voorsien:

• Gladde lae-spoed werking

• Lae vibrasie

• Stabiele wringkraguitset

• Beheerde versnelling

• Beheerde vertraging

• Betroubare posisionering

Gevorderde stroombeheeralgoritmes en geslote-lusbeheer kan help om motoriese gedrag oor die bedryfsreeks te verbeter.

6. Gaan Motorgrootte en Meganiese Integrasie na

Mediese toerusting het dikwels streng ruimtebeperkings. Infusiepompe kan vereis dat motors in kompakte omhulsels pas, terwyl ruimte vir buise, sensors, batterye, beheerelektronika en ander komponente gelaat word.

Die motor moet dus geëvalueer word volgens:

• Raamgrootte

• Motor lengte

• As deursnee

• As konfigurasie

• Monteergatpatroon

• Connector posisie

• Algehele gewig

• Vereistes vir hitte-afvoer

'n Geïntegreerde motor kan die behoefte aan 'n aparte eksterne drywer verminder, wat moontlik die meganiese en elektriese argitektuur vereenvoudig.

Vir kompakte mediese toerusting kan motorintegrasie 'n belangrike stelselvlakvoordeel wees.

7. Evalueer die geïntegreerde drywer- en beheerkoppelvlak

Die geïntegreerde bestuurder is nog 'n belangrike oorweging.

Verskillende infusiepomp-argitekture kan verskillende beheermetodes gebruik, insluitend pols en rigting, analoog opdragte, digitale I/O, seriële kommunikasie of ander bewegingsbeheer-koppelvlakke.

Voordat ons 'n motor kies, verifieer ons verenigbaarheid tussen die geïntegreerde servomotor en die pomp se hoofbeheerstelsel.

Belangrike vrae sluit in:

• Watter beheerkoppelvlak word vereis?

• Watter insetspanning is beskikbaar?

• Watter stroomreeks word benodig?

• Word posisiebeheer ekstern of intern uitgevoer?

• Is kommunikasie-terugvoer nodig?

• Is programmeerbare versnelling en vertraging funksies beskikbaar?

• Kan alarm- en foutseine gemonitor word?

'n Motor met 'n versoenbare geïntegreerde beheerargitektuur kan ontwikkelingskompleksiteit verminder.

8. Oorweeg kragverbruik en termiese prestasie

Draagbare infusiepompe kan vanaf batterye werk, wat energiedoeltreffendheid besonder belangrik maak.

Motorkragverbruik hang af van motorgrootte, vrag, spoed, stroombeheerstrategie, dienssiklus en bedryfstoestande. Deurlopende werking kan ook hitte produseer wat binne die toerustingomhulsel bestuur moet word.

Ons beveel aan om te evalueer:

Motordoeltreffendheid + Bestuurderdoeltreffendheid + Bedryfsdienssiklus + Hitteafvoer

Die motor moet betroubare werkverrigting handhaaf sonder om oormatige termiese spanning vir omliggende elektronika of meganiese komponente te skep.

Vir battery-aangedrewe mediese toestelle kan doeltreffende stroombeheer en toepaslike motorgrootte bydra tot langer bedryfstyd.

9. Evalueer geraas en vibrasie

Geraas en vibrasie is belangrike oorwegings in mediese toerusting, veral toerusting wat bedoel is vir hospitale, klinieke, laboratoriums of tuisversorgingsomgewings.

’n Swak geselekteerde motor kan hoorbare geraas of meganiese vibrasie genereer wat gebruikerservaring beïnvloed en moontlik sensitiewe meganismes beïnvloed.

'n Geïntegreerde stepper servomotor wat ontwerp is vir gladde werking kan help om:

• Meganiese vibrasie

• Hoorbare motorgeraas

• Resonansie

• Skielike beweging

• Wringkrag fluktuasie

Die volledige stelsel moet met die werklike pompmeganisme getoets word, want ratkas, buise, loodskroef, spuit en strukturele komponente kan almal die finale geraas en vibrasie beïnvloed.

10. Oorweeg bedryfsomgewing en betroubaarheid

Mediese toerusting kan vir lang tydperke aaneenlopend werk. Motoriese betroubaarheid moet dus geassesseer word volgens die werklike toepassingsomgewing.

Ons oorweeg:

• Bedryfstemperatuur

• Bergingstemperatuur

• Humiditeit

• Deurlopende diensvereistes

• Meganiese vibrasie

• Verwagte dienslewe

• Connector betroubaarheid

• Enkodeerder betroubaarheid

• Bestuurderbeskermingsfunksies

Waar van toepassing, moet die motoriese stelsel geëvalueer word binne die toepaslike mediese-toestel ontwikkeling en regulatoriese raamwerk. Motoriese voldoening alleen maak nie 'n hele infusiepomp 'n mediese toestel wat voldoen nie ; stelselvlakontwerp, validering, risikobestuur en toepaslike regulatoriese vereistes moet ook aangespreek word.

Geïntegreerde stapservomotor vs. tradisionele stapmotor

’n Konvensionele ooplus-stapmotor kan eenvoudige beheer en relatief hoë houwringkrag bied. Dit kan egter nie direk bevestig of die gekommandeerde posisie werklik bereik is nie.

'n Geïntegreerde stepper servomotor voeg enkodeerderterugvoer en geslotelusbeheer by.

Vir toepassings waar posisie akkuraatheid, foutopsporing, kompakte integrasie en stabiele werking prioriteite is, kan 'n geïntegreerde stepper servomotor 'n sterk kandidaat wees.

Aanbevole seleksieproses vir infusiepompmotorontwerp

1. Definieer vloeitempo en spoedvereistes
   Bepaal die vereiste minimum en maksimum vloeitempo's, pompverplasing, motorspoedreeks, versnelling en vertragingsvereistes.

2. Bereken wringkragvereistes
   Evalueer pompweerstand, wrywing, transmissieverliese, druklas en versnellingswringkrag om voldoende aaneenlopende en piekmotorwringkrag te verseker.

3. Kies enkodeerder en terugvoerresolusie
   Kies 'n toepaslike enkodeerderresolusie gebaseer op die vereiste posisioneringsakkuraatheid, vloeitempo-resolusie, transmissieverhouding en algehele pompmeganisme.

4. Verifieer elektriese en meganiese verenigbaarheid
   Gaan motorafmetings, askonfigurasie, monteeropsies, insetspanning, stroom, beheerkoppelvlak, kommunikasiemetode en beskikbare installasiespasie na.

5. Evalueer betroubaarheid en stelselprestasie
   Toets termiese werkverrigting, laespoedstabiliteit, geraas, vibrasie, kragverbruik, foutopsporing en langtermynbetroubaarheid onder werklike infusiepomp-bedryfstoestande.

Waarom geïntegreerde stapservomotors geskik is vir mediese infusiepompe

Geïntegreerde stepper servomotors is goed geskik vir mediese infusiepompe omdat hulle presiese bewegingsbeheer, enkodeerderterugvoer, geïntegreerde aandryfelektronika en kompakte konstruksie in 'n enkele bewegingsbeheeroplossing kombineer. Hierdie eienskappe help infusiepompvervaardigers om stabiele vloeistoflewering te bewerkstellig terwyl dit stelselintegrasie vereenvoudig.

1. Hoë-Presisie Motion Control
   Geïntegreerde stepper servomotors verskaf akkurate en herhaalbare posisionering, wat infusiepompe help om konsekwente vloeistoflewering en presiese vloeitempo te handhaaf.

2. Geslote-lus-terugvoer
   Ingeboude enkodeerder-terugvoer monitor voortdurend motorposisie, wat foutopsporing, stilstandbespeuring en intydse bewegingskorreksie moontlik maak vir verbeterde bedryfsbetroubaarheid.

3. Gladde en stabiele laespoedwerking
   Infusiepompe vereis dikwels beheerde laespoedbeweging. Geïntegreerde servobeheer help om vibrasie, resonansie en wringkragskommelings te verminder tydens presiese pompoperasies.

4. Kompakte en geïntegreerde ontwerp
   Die kombinasie van die motor, enkodeerder en drywer in een eenheid verminder eksterne komponente, bedrading en installasieruimte, wat die oplossing geskik maak vir kompakte mediese toerusting.

5. Betroubare en buigsame werkverrigting
   Geïntegreerde stepper servomotors kan programmeerbare bewegingsbeheer, oorbelastingbeskerming en veelvuldige beheerkoppelvlakke ondersteun, wat 'n buigsame oplossing bied vir verskillende mediese infusiepompontwerpe en bedryfsvereistes.

Finale

Die geskiktheid van 'n geïntegreerde stepper servomotor vir 'n mediese infusiepomp kom van die kombinasie van presisie, geslote lus-terugvoer, stabiele lae-spoed werkverrigting, kompakte integrasie, foutopsporing en buigsame bewegingsbeheer.

Vir infusiepompvervaardigers kan die keuse van die korrekte geïntegreerde stepper servomotor help om 'n meer kompakte, beheerbare en betroubare pompmeganisme te skep, terwyl die kompleksiteit van die algehele bewegingsbeheerstelsel verminder word.

Finale kontrolelys vir die keuse van 'n geïntegreerde stepper servomotor

Voordat 'n geïntegreerde stepper servomotor vir 'n infusiepomp goedgekeur word, beveel ons aan om die volgende te bevestig:

• Vereiste vloeireeks word ondersteun.

• Motorspoed pas by die pompmeganisme.

• Deurlopende en piekwringkrag is voldoende.

• Enkodeerderresolusie voldoen aan die bewegingsvereiste.

• Geslote-lusbeheer bied voldoende foutopsporing.

• Lae-spoed werking is stabiel en glad.

• Motorafmetings pas by die beskikbare spasie.

• As- en monteerspesifikasies is versoenbaar.

• Insetspanning en stroom voldoen aan stelselvereistes.

• Beheerkoppelvlak is versoenbaar met die hoofbeheerder.

• Termiese werkverrigting is aanvaarbaar vir deurlopende werking.

• Geraas en vibrasie is binne stelselvereistes.

• Beskerming en foutopsporingsfunksies voldoen aan die ontwerpvereistes.

• Betroubaarheid en lewenslange teikens is haalbaar.

• Volledige stelsel validering is uitgevoer.

Gevolgtrekking

Die keuse van die regte geïntegreerde stepper servomotor vir 'n mediese infusiepomp vereis 'n stelselvlakbenadering. Vloeitempo, motorspoed, wringkrag, enkodeerderresolusie, laespoed gladheid, bestuurderintegrasie, kragverbruik, termiese werkverrigting, meganiese afmetings en betroubaarheid beïnvloed alles die finale resultaat.

Eerder as om 'n motor uitsluitlik volgens raamgrootte of gegradeerde wringkrag te kies, evalueer ons die volledige verband tussen motorrotasie, terugvoerresolusie, transmissiebeweging, pompverplasing en vloeistoflewering.

'n Geïntegreerde stepper servomotor wat behoorlik ooreenstem, kan 'n kompakte en beheerbare bewegingsoplossing vir infusiepompmeganismes bied, veral waar presiese posisionering, geslotelus-terugvoer, stabiele laespoedwerking en vereenvoudigde integrasie belangrike ontwerpdoelwitte is.

Gereelde vrae:

1. Wat is 'n geïntegreerde stepper servomotor vir 'n mediese infusiepomp?

'n Geïntegreerde stepper servomotor kombineer 'n stapmotor, enkodeerder, drywer en bewegingsbeheer-elektronika in een kompakte eenheid. Dit bied presiese, geslote-lus bewegingsbeheer vir infusiepompmeganismes en help om konsekwente vloeistoftoevoer te handhaaf.

2. Waarom is geïntegreerde stepper servomotors geskik vir mediese infusiepompe?

Geïntegreerde stepper servomotors bied presiese posisionering, geslote-lus-terugvoer, gladde laespoed-werking, kompakte integrasie en betroubare bewegingsbeheer . Hierdie eienskappe maak hulle geskik vir toepassings wat akkurate en herhaalbare vloeistoflewering vereis.

3. Hoe kies ek die regte wringkrag vir 'n infusiepompmotor?

Die vereiste motorwringkrag moet uit die pomplading, wrywing, transmissiedoeltreffendheid, drukweerstand en versnellingsvereistes bereken word. Ons beveel aan om voldoende deurlopende en piekwringkrag te kies met 'n toepaslike veiligheidsmarge vir die werklike bedryfstoestande.

4. Watter motorspoed word benodig vir 'n mediese infusiepomp?

Die vereiste motorspoed hang af van die pompmeganisme, verplasing per omwenteling, transmissieverhouding en teikenvloeitempo. Die motor moet stabiele werking verskaf deur die vereiste minimum en maksimum vloeireeks eerder as om slegs deur sy maksimum spoed gekies te word.

5. Waarom is enkodeerderterugvoer belangrik in 'n infusiepomp?

'n Enkodeerder verskaf intydse motorposisie-terugvoer. 'n Geïntegreerde servostelsel kan hierdie inligting gebruik om posisiefoute, oorladingstoestande of stalletjies op te spoor en toepaslike regstellings te maak, wat bewegingsbeheerbetroubaarheid verbeter.

6. Watter enkodeerderresolusie moet vir 'n infusiepomp gebruik word?

Die vereiste enkodeerderresolusie hang af van die verlangde posisioneringsakkuraatheid, pompverplasing, transmissiemeganisme en vereiste vloeistofafleweringsresolusie. Enkodeerderresolusie moet saam met die volledige meganiese en bewegingsbeheerstelsel geëvalueer word.

7. Kan 'n geïntegreerde stepper servomotor glad teen lae spoed werk?

Ja. Geïntegreerde stepper servomotors kan stabiele en beheerde laespoedwerking verskaf wanneer die motor-, drywer-, enkodeerder- en beheerparameters behoorlik by die pompmeganisme pas. Dit kan help om vibrasie en bewegingsskommelinge tydens presiese vloeistoflewering te verminder.

8. Wat is die voordele van die gebruik van 'n geïntegreerde motor in plaas van 'n aparte motor en drywer?

'n Geïntegreerde stepper servomotor kombineer sleutelbewegingsbeheerkomponente in een samestelling, wat moontlik bedrading, installasieruimte, eksterne komponente en stelselintegrasie-kompleksiteit verminder . Dit kan ook die algehele bewegingsbeheer-argitektuur vereenvoudig.

9. Watter faktore moet in ag geneem word wanneer 'n infusiepompmotor gekies word?

Belangrike faktore sluit in vloeitempo, motorspoed, wringkrag, enkodeerderresolusie, posisioneringsakkuraatheid, motorafmetings, kragverbruik, termiese werkverrigting, beheerkoppelvlak, geraas, vibrasie en bedryfsbetroubaarheid . Die motor moet saam met die volledige pompmeganisme geëvalueer word.

10. Hoe kan ek verifieer of 'n geïntegreerde stepper servomotor geskik is vir my infusiepomp?

Verifieer die motor teen die pomp se vereiste spoed, wringkrag, verplasing, vloeitempo-akkuraatheid, meganiese afmetings, elektriese toevoer, beheerkoppelvlak en bedryfsomgewing. Finale geskiktheid moet bevestig word deur toetsing met die werklike pompmeganisme en stelselvereistes.
