ပြင်ပဘောလုံးကိုဝက်အူ linear stear stepper မော်တာ

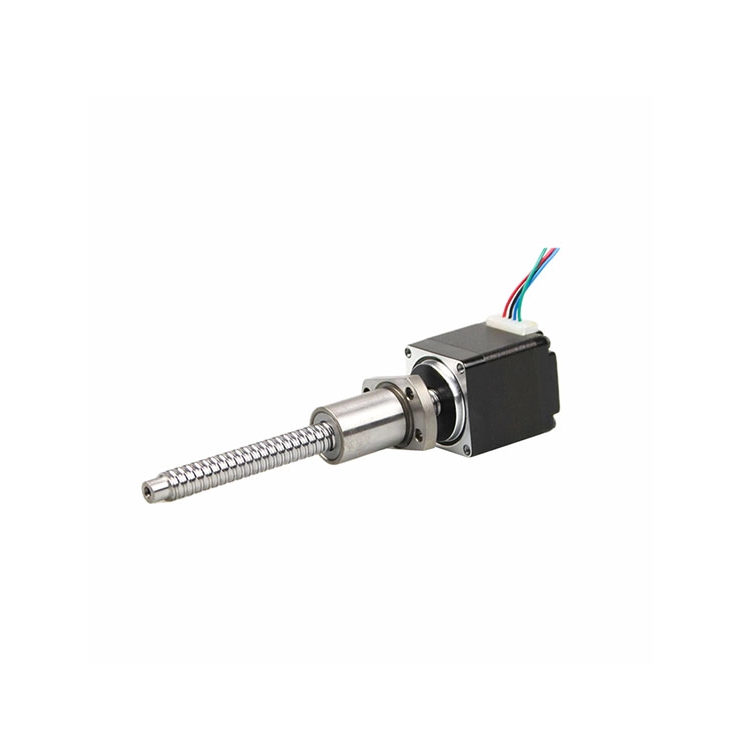

ဘောလုံးကို Stepper Motor ကဘာလဲ။

ပြင်ပဘောလုံးအသင်းဝက်အူ linear stear မော်တာသည်မရှိမဖြစ်လိုအပ်သောနည်းပညာနှစ်ခုကိုပေါင်းစပ်ထားသည်။

1 ။ ဘောလုံးကိုဝက်အူ :

ဘောလုံးဝက်အူသည် Recirculating Ball barings ဝက်ဝံကိုအသုံးပြုသော linear actuator အမျိုးအစားဖြစ်သည်။ လျှောကျသည့်ပွတ်တိုက်မှုကိုသာမှီခိုအားထားသည့်ရိုးရာခဲ screw နှစ်ခုနှင့်မတူဘဲဘောလုံး screw နှစ်ခုသည်ဘောလုံးနှင့်အခွံမာသီးအကြားအဆက်အသွယ်များကိုဖြည့်ဆန့်စေသည်။

2 ။ linear stepper မော်တာ :

linear stepper motor သည် discrete steave များဖြင့်ရွေ့လျားစေသောလျှပ်စစ်မော်တာအမျိုးအစားတစ်ခုဖြစ်သည်။ Steper Motors သည်တိကျသော, ထပ်ခါတလဲလဲလှုပ်ရှားမှုလိုအပ်သည့် application များအတွက် applications များအတွက်အကောင်းဆုံးဖြစ်သည်။ ၎င်းတို့သည်ရွေ့လျားမှုထိန်းချုပ်ရေးစနစ်များတွင်ကျယ်ပြန့်စွာအသုံးပြုကြသည်။

ပေါင်းစပ်သည့်အခါဤနည်းပညာနှစ်ခုသည်ပြင်ပဘောလုံးဝက်အူ linear stepper motor ကိုဖွဲ့စည်းသည်။ ဘောလုံးကိုဝက်အူ၏ပြင်ပအကြောင်းအရာများသည်သာလွန်ကောင်းမွန်သော 0 န်ဆောင်မှုပေးနိုင်စွမ်းများနှင့် 0 တ်ဆင်ခြင်းနှင့်မျက်ရည်များကိုလျော့နည်းစေသည်။

Besfoc Ball ဝက်အူမော်တာဝက်အူ

Besfoc သည်ပြင်ပ t-type lead ဝက်အူ, ပြင်ပဘောလုံးဝက်အူ, သုံ့ပန်းဘဝဝက်အူ, သုံ့ပန်းဘဝဝက်အူ,

NEMA 11 External Ball ဝက်အူ screw linear မော်တာ

NEMA11 (28 မီလီမီတာ) ပြင်ပဘောလုံးဝက်အူ screw linear stepper motor သည်အရွယ်အစား, စွမ်းဆောင်ရည်မြင့်မားခြင်း, ကြာရှည်ခံနိုင်မှု, တစ်ချိန်တည်းမှာပင်ကျွန်ုပ်တို့သည်ဖောက်သည်များကိုမော်တာအရှည်အမျိုးမျိုးဖြင့်ပေးပို့သည်, ဝက်အူခဲအမျိုးမျိုးကိုရွေးချယ်ရန်အတွက်အမျိုးမျိုးသောဝက်အူထိုးခြင်းအမျိုးမျိုးကိုပေးသည်။

optional: connector များ, gearbox, encoder, ဘရိတ်, ပေါင်းစပ် built-in drivers ...

ပုံစံ	ခြေလှမ်းထောင့်	အဆင့်	ရိုးအမျိုးအစား	ဝါယာကြိုး	ခန္ဓာကိုယ်အရှည်	ယခု	ခုခံခြင်း	စက်သစ်	torque ကိုင်ထား	ဦး ဆောင်လမ်းပြ	rotor inertia	အလေးချိန်
ပုံစံ	(°)	/	/	/	(ဌ) မီလီမီတာ	တစ်စီး	ω	မေှျာ်လင့်ချက်	n.cm	အမှတ်	g.cm²	ကေှ့မျှန်း
BF28HSB32-0674	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	32	0.67	5.6	3.4	6	4	9	0.11
BF28HSB45-0674	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	45	0.67	6.8	4.9	9.5	4	12	0.14
BF28HSB51-0674	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	51	0.67	9.2	7.2	12	4	18	0.2

NEMA 17 ပြင်ပဘောလုံးကိုဝက်အူ screw ကို Stear Motor

NEMA17 (42 မီလီမီတာ) External Ball ဝက်အူမော်တာသည်အရွယ်အစား, စွမ်းဆောင်ရည်မြင့်မားခြင်း, ကြာရှည်ခံနိုင်မှု, တစ်ချိန်တည်းမှာပင်ကျွန်ုပ်တို့သည်ဖောက်သည်များကိုမော်တာအရှည်အမျိုးမျိုးဖြင့်ပေးပို့သည်, ဝက်အူခဲအမျိုးမျိုးကိုရွေးချယ်ရန်အတွက်အမျိုးမျိုးသောဝက်အူထိုးခြင်းအမျိုးမျိုးကိုပေးသည်။

optional: connector များ, gearbox, encoder, ဘရိတ်, ပေါင်းစပ် built-in drivers ...

ပုံစံ	ခြေလှမ်းထောင့်	အဆင့်	ရိုးအမျိုးအစား	ဝါယာကြိုး	ခန္ဓာကိုယ်အရှည်	ယခု	ခုခံခြင်း	စက်သစ်	torque ကိုင်ထား	ဦး ဆောင်လမ်းပြ	rotor inertia	အလေးချိန်
ပုံစံ	(°)	/	/	/	(ဌ) မီလီမီတာ	တစ်စီး	ω	မေှျာ်လင့်ချက်	n.cm	အမှတ်	g.cm²	ကေှ့မျှန်း
BF42HSB34-1334	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	34	1.33	2.1	2.5	26	4	34	0.22
BF42HSB40-1704	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	40	1.7	1.5	2.3	42	4	54	0.28
BF42HSB48-1684	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	48	1.68	1.65	2.8	44	4	68	0.35
BF42HSB60-1704	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	60	1.7	3	6.2	7.3	4	102	0.55

NEMA 23 ပြင်ပဘောလုံးဝက်အူ screet linear မော်တာ

NEMA23 (57 မီလီမီတာ) ပြင်ပဘောလုံးဝက်အူ screw linear stepper motor တွင်အရွယ်အစား, စွမ်းဆောင်ရည်မြင့်မားခြင်း, တစ်ချိန်တည်းမှာပင်ကျွန်ုပ်တို့သည်ဖောက်သည်များကိုမော်တာအရှည်အမျိုးမျိုးဖြင့်ပေးပို့သည်, ဝက်အူခဲအမျိုးမျိုးကိုရွေးချယ်ရန်အတွက်အမျိုးမျိုးသောဝက်အူထိုးခြင်းအမျိုးမျိုးကိုပေးသည်။

optional: connector များ, gearbox, encoder, ဘရိတ်, ပေါင်းစပ် built-in drivers ...

ပုံစံ	ခြေလှမ်းထောင့်	အဆင့်	ရိုးအမျိုးအစား	ဝါယာကြိုး	ခန္ဓာကိုယ်အရှည်	ယခု	ခုခံခြင်း	စက်သစ်	torque ကိုင်ထား	ဦး ဆောင်လမ်းပြ	rotor inertia	အလေးချိန်
ပုံစံ	(°)	/	/	/	(ဌ) မီလီမီတာ	တစ်စီး	ω	မေှျာ်လင့်ချက်	အိနျမ်	အမှတ်	g.cm²	ကေှ့မျှန်း
bf57hsb411-2804	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	41	2.8	0.7	1.4	0.55	4	150	0.47
bf57hsb51-2804	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	51	2.8	0.83	2.2	1.01	4	230	0.59
BF57HSB56-2804	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	56	2.8	0.9	2.5	1.26	4	280	0.68
BF57HSB76-2804	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	76	2.8	1.1	3.6	1.89	4	440	1.1
BF57HSB82-3004	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	82	3.0	1.2	4.0	2.1	4	600	1.2
bf57hsb100-3004	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	100	3.0	0.75	3.0	3.0	4	700	1.3
BF57HSB112-3004	1.8	2	ဘောလုံးကိုဝက်အူ	တိုက်ရိုက်ဝါယာကြိုး	112	3.0	1.6	7.5	3.0	4	800	1.4

ပြင်ပဘောလုံးဘောလုံးအသင်းကိုဘယ်လိုလုပ်သလဲ။

ပြင်ပဘောလုံးအသင်းဝက်အူဝက်အူ screw linear မော်တာ၏လုပ်ငန်းဆောင်နိူင်ငံတွင်ဘောလုံးဝက်အူနှင့် stepper motor ၏ synchronized လည်ပတ်ခြင်းပါဝင်သည်။

1 ။ Steppper မော်တော်လှုပ်ရှားမှု :

Stepper Motor သည် Controller မှလျှပ်စစ်ဓာတ်သိတ်များကိုလက်ခံသည်။ အဆိုပါကွိုင်ကိုအားဖြည့်အဖြစ်သူတို့ကရဟတ်နှင့်အတူအပြန်အလှန်ဆက်သွယ်သောသံလိုက်စက်ကွင်းကို generate, က discrete steave အတွက်လှည့်ရန်ဖြစ်ပေါ်စေသည်။

2 ။ ဘောလုံးကိုပြောင်းလဲခြင်း :

Stepper Mountain ၏အလှည့်ကိုအခွံမာသီး (balling ball balling balling beunings) တစ်လျှောက်တွင်အခွံမာသီး (အခွံမာသီး) သို့ပြောင်းရွှေ့ခဲ့သည်။ Ball ဝက်ဝံသည်ပွတ်တိုက်မှုကိုလျှော့ချပေးသည်။

3 ။ linear လှုပ်ရှားမှု :

ဘောလုံးဝက်အူတလျှောက်တွင်အခွံမာသီးကိုရွေ့လျားလာသည်နှင့်အမျှ, Stepper Mountain ၏ထူးခြားမှုအဆင့်များသည်အခွံမာသီးဖြင့်သွားသောအကွာအဝေးကိုတိကျပြီးစနစ်ကိုအလွန်တိကျမှန်ကန်စေသည်။

4 ။ ပြင်ပဘောလုံးဝက်အူဒီဇိုင်း :

ပြင်ပဘောလုံးကိုဝက်အူဒီဇိုင်းသည်အတွင်းပိုင်းထက်အခွံမာသီး၏အပြင်ဘက်တွင်တည်ရှိသောဘောလုံးဝက်အူကြိုး၏အနေအထားကိုရည်ညွှန်းသည်။ ဤဒီဇိုင်းသည်မြင့်မားသော 0 န်ဆောင်မှုခံယူနိုင်သောစွမ်းဆောင်ရည်ပိုမိုမြင့်မားပြီးစွမ်းဆောင်ရည်ပိုမိုကောင်းမွန်စေသည်။ ပြင်ပချည်သည် packlash ၏အန္တရာယ်ကိုလျှော့ချနေစဉ်စနစ်၏အင်အားနှင့်ကြာရှည်ခံမှုကိုတိုးတက်စေသည်။

အဘယ်ကြောင့်ပြင်ပဘောလုံးအသင်းဝက်အူ screw linear stepper မော်တာကိုရွေးချယ်?

ပြင်ပဘောလုံးအသင်းဝက်အူ linear Stear Motor သည်တိကျသော linear ရွေ့လျားမှု, မြင့်မားသောဝန်နှင့်ချောမွေ့သောယုံကြည်စိတ်ချရသောလုပ်ငန်းလည်ပတ်ရန်လိုအပ်သော application များအတွက်အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။ Stepper Motor ၏တိကျမှန်ကန်မှုနှင့်ထိန်းချုပ်မှုနှင့်အတူဘောလုံးကို၏ထိရောက်မှုနှင့်ကြာရှည်ခံနိုင်မှုကိုပေါင်းစပ်ခြင်းအားဖြင့်ဤစနစ်သည်စက်မှုလုပ်ငန်း, ကူးသန်းရောင်းဝယ်ရေးနှင့်သိပ္ပံဆိုင်ရာအသုံးချမှုများတွင်သာလွန်စွမ်းဆောင်ရည်ကိုပေးသည်။

ပြင်ပဘောလုံးကိုဝက်အူ screw linear motor ၏အားသာချက်များ

ပြင်ပဘောလုံးအသင်းဝက်အူ linear stear stear မော်တာသည်တိကျသောအသုံးချပရိုဂရမ်များအတွက်ဆွဲဆောင်မှုရှိသောရွေးချယ်စရာများကိုပြုလုပ်သောသိသာထင်ရှားသည့်အကျိုးကျေးဇူးများစွာကိုပေးသည်။ ဤကောင်းကျိုးများတွင် -

1 ။ မြင့်မားသောတိကျစွာနှင့်တိကျမှန်ကန်မှုကို

2 ။ အနိမ့်တန်ပြန်နှင့်မြင့်မားသောထိရောက်မှု

3 ။ မြင့်မားသောဝန်စွမ်းရည်

4 ။ ချောမွေ့ပြီးယုံကြည်စိတ်ချရသောရွေ့လျားမှု

5 ။ ကြာရှည်ခံမှုနှင့်အနိမ့်ပြုပြင်ထိန်းသိမ်းမှု

ပြင်ပဘောလုံးအသင်းဝက်အူ screw linear motor

ပြင်ပဘောလုံးအသင်းဝက်အူ linear stear stear motor ကိုတိကျစွာ, ထိရောက်မှုနှင့်ယုံကြည်စိတ်ချရမှုအတွက်တောင်းဆိုသော application အမျိုးမျိုးတွင်အသုံးပြုသည်။ အသုံးအများဆုံး applications အချို့ပါဝင်သည်:

ပေါင်းစပ် servo motors motors နှင့် linear လှုပ်ရှားမှုများပေးသွင်း
