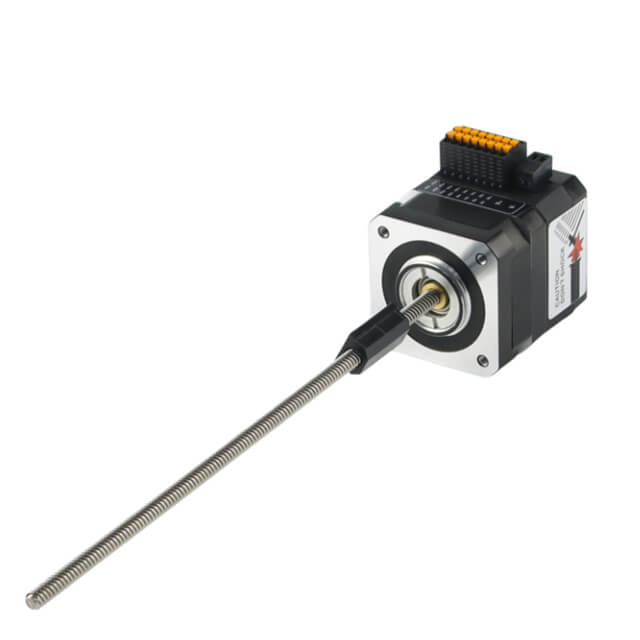

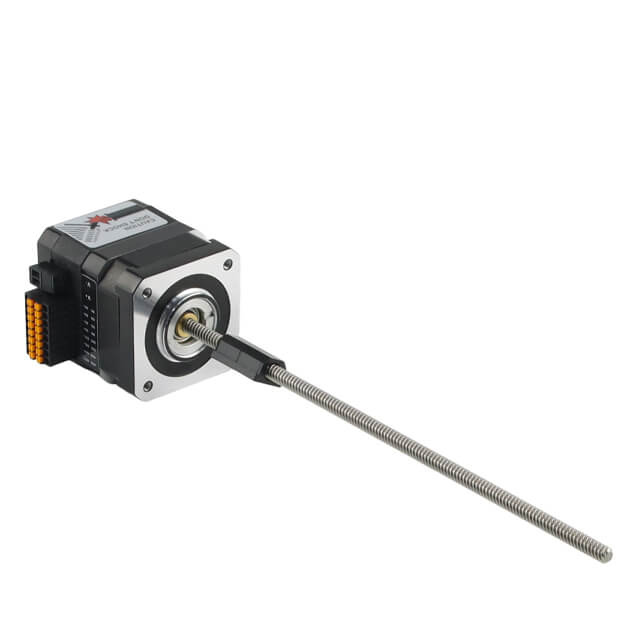

Nema 17 BFISC42-P2A3 Integrovaný lineární krokový servomotor s externím kuličkovým šroubem 42 x 42 x 61,4 mm Pulsní řízení (CANopen, RS485 volitelné) 1,7 A 0,42 Nm

Integrovaný krokový motor s kuličkovým šroubem je samostatné řešení řízení pohybu, které spojuje krokový motor se sestavou kuličkového šroubu. Kulový šroub, známý svým nízkým třením a vysokou účinností, převádí rotační pohyb krokového motoru na přesný lineární pohyb. Tato integrace eliminuje potřebu spojek a externích podpůrných struktur, snižuje prostor a zvyšuje výkon systému.

Besfoc nema 17 BFISC42-P2A3 42x42x61,4mm integrovaný externí krokový servomotor s kuličkovým šroubem s pulzním řízením 1,8 stupně 1,7A 1,2Ω 0,42Nm se 17bit integrovaným driverem. Pro více různých požadavků na integrovaný servomotor nás prosím kontaktujte!!!

Přizpůsobené požadavky:

• Různá délka hřídele a zdvihu

• Speciální provedení ořechů

• Vyšší krytí IP

Elektrické specifikace:

• Typ: Nema17 lineární krokový servomotor s kuličkovým šroubem s vestavěným driverem

• Název modelu: BFISC42-P2A3

• Fáze: 2

• Úhel kroku: 1,8 stupně

• Proud: 1,7A

• Odpor: 1,2Ω

• Indukčnost: 2,8 mH

• Přídržný moment: 0,42 Nm (31,15 oz.in)

• Kodér: 1000ppr / 17Bit / 15Bit

• Způsob ovládání: Pulzní (RS485, CANopen volitelně)





Fyzikální specifikace :

• Velikost rámu: Nema 17 (42 x 42 mm)

• Délka těla: 61,4 mm

• Průměr hřídele: 5 mm

• Délka hřídele: 24 mm

Vlastnosti integrovaného lineárního krokového servomotoru:

• Vysoce výkonný 32bitový mikrořadič Cortex-M4

• Nejvyšší frekvence pulzní odezvy může dosáhnout 200 kHz


• Vestavěná ochranná funkce účinně zajišťuje bezpečné používání zařízení


• Inteligentní regulace proudu pro snížení vibrací, hluku a tvorby tepla

• Díky nízkému vnitřnímu odporu MOS je zahřívání sníženo o 30 % ve srovnání s běžnými produkty

• Rozsah napětí: DC12V-36V

• Integrovaný design s integrovaným hnacím motorem, snadnou instalací, malým půdorysem a jednoduchým zapojením

• Vybaveno funkcí proti zpětnému připojení


Způsob komunikace:

• Pulzní typ

• Typ sítě RS485 MOdbus RTU

• Typ sítě CANopen





Úroveň ochrany:

Vodotěsný typ: IP30, IP54, IP65, volitelně

Použití 42mm integrovaných lineárních krokových servomotorů:

Lineární aktuátor s integrovaným krokovým motorem Besfoc je k dispozici ve variantách non-captive, externí lineární a captive. Captive a externí lineární jsou také k dispozici s integrovaným vestavěným ovladačem nebo ovladačem.

Jsou k dispozici v široké škále rozlišení od x mm/ot do y mm/ot. Kromě našich standardních konfigurací můžeme tento lineární pohon s krokovým motorem navrhnout na zakázku tak, aby vyhovoval vašim specifickým aplikačním požadavkům. Řada se dodává v šesti velikostech od 20 mm do 86 mm čtvercových přírub NEMA8, NEMA11, NEMA17, NEMA23 a NEMA34.

Typická aplikace:

• Přesné a rychlé polohování

• XY stolů

• Optické skenovací zařízení

• Mechanická nebo akustická měření

• Lékařské ventilové a čerpací zařízení

• Manipulace s polovodiči

• Průmyslové víceosé stroje

• Manipulace s papírem

• Zpracování potravin
