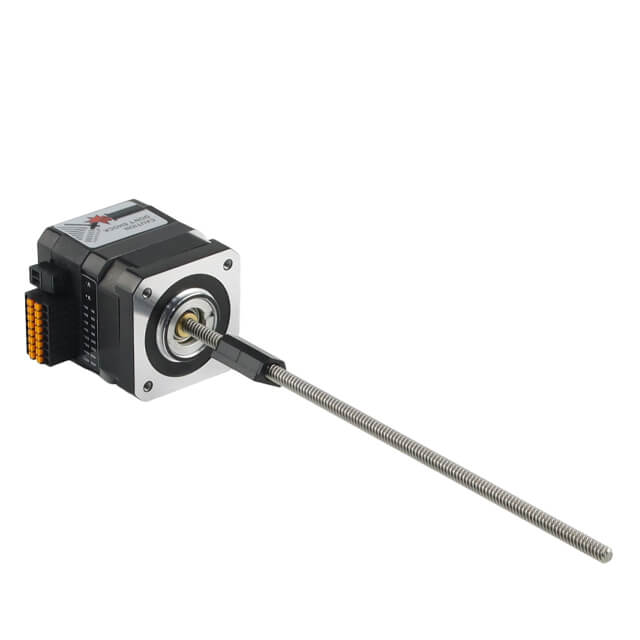

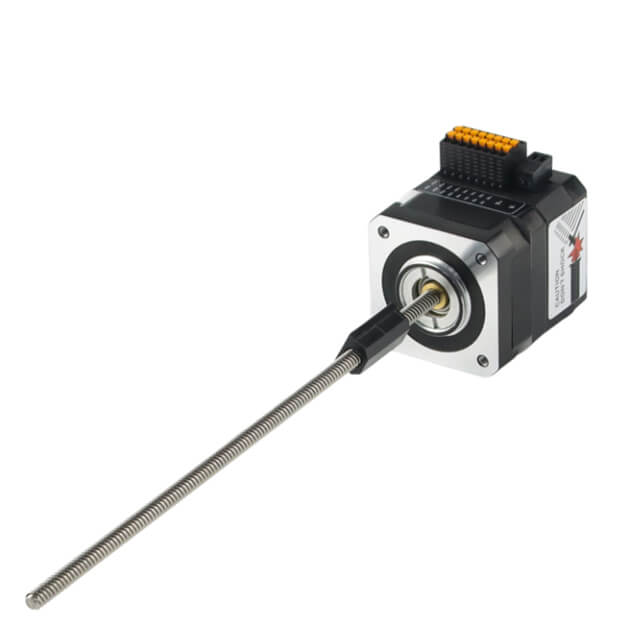

Nema 17 BFISC42-P2A3 integreret lineær stepservomotor med ekstern kugleskrue 42x42x61,4 mm pulsstyring (CANopen, RS485 valgfri) 1,7A 0,42Nm

En integreret stepmotor med en kugleskrue er en selvstændig bevægelseskontrolløsning, der kombinerer en stepmotor med en kugleskruesamling. Kugleskruen, kendt for sin lave friktion og høje effektivitet, konverterer stepmotorens rotationsbevægelse til præcis lineær bevægelse. Denne integration eliminerer behovet for koblinger og eksterne støttestrukturer, hvilket reducerer pladsen og forbedrer systemets ydeevne.

Besfoc nema 17 BFISC42-P2A3 42x42x61,4mm integreret ekstern kugleskrue stepper servomotor med pulsstyring 1,8Degree 1,7A 1,2Ω 0,42Nm med 17bit integreret driver. For flere forskellige integrerede servomotorkrav kontakt os venligst!!!

Tilpassede krav:

• Forskellig skaft og slaglængde

• Specielt møtrik design

• Højere IP-beskyttelse

Elektriske specifikationer:

• Type: Nema17 ekstern kugleskrue lineær stepper servomotor med indbygget driver

• Modelnavn: BFISC42-P2A3

• Fase: 2

• Trinvinkel: 1,8 grader

• Strøm: 1,7A

• Modstand: 1,2Ω

• Induktans: 2,8mH

• Holdemoment: 0,42 Nm (31,15 oz.in)

• Encoder: 1000ppr / 17Bit / 15Bit

• Kontrolmetode: Puls (RS485, CANopen valgfri)





Fysiske specifikationer :

• Rammestørrelse: Nema 17 (42 x 42 mm)

• Kropslængde: 61,4 mm

• Skaftdiameter: 5mm

• Skaftlængde: 24mm

Integrerede lineære stepper servomotorer funktioner:

• Cortex-M4 kerne højtydende 32-bit mikrocontroller

• Den højeste pulsresponsfrekvens kan nå 200KHz


• Indbygget beskyttelsesfunktion, der effektivt sikrer sikker brug af enheden


• Intelligent strømregulering for at reducere vibrationer, støj og varmeudvikling

• Ved at anvende lav intern modstand MOS reduceres opvarmningen med 30% sammenlignet med almindelige produkter

• Spændingsområde: DC12V-36V

• Integreret design med integreret drivmotor, nem installation, lille fodaftryk og enkel ledningsføring

• Udstyret med anti-omvendt forbindelsesfunktion


Kommunikationsmetode:

• Puls type

• RS485 MOdbus RTU netværkstype

• CANopen netværkstype





Beskyttelsesniveau:

Vandtæt type: IP30, IP54, IP65, valgfri

Anvendelse af 42 mm integrerede lineære stepper servomotorer:

Besfoc integreret stepmotor lineær aktuator fås i non-captive, eksterne lineære og captive muligheder. Captive og ekstern lineær er også tilgængelige med integreret indbygget controller eller driver.

De fås i en lang række opløsninger fra x mm/rev til y mm/rev. Ud over vores standardkonfigurationer kan vi specialdesigne denne lineære stepmotoraktuator til at opfylde dine specifikke applikationskrav. Serien kommer i seks størrelser fra 20 mm til 86 mm kvadratisk flange NEMA8, NEMA11, NEMA17, NEMA23 og NEMA34.

Typisk anvendelse:

• Præcis og hurtig positionering

• XY tabeller

• Optisk scanningsudstyr

• Mekaniske eller akustiske målinger

• Medicinsk ventil og pumpeudstyr

• Halvlederhåndtering

• Industrielle fleraksede maskiner

• Papirhåndtering

• Fødevareforarbejdning
