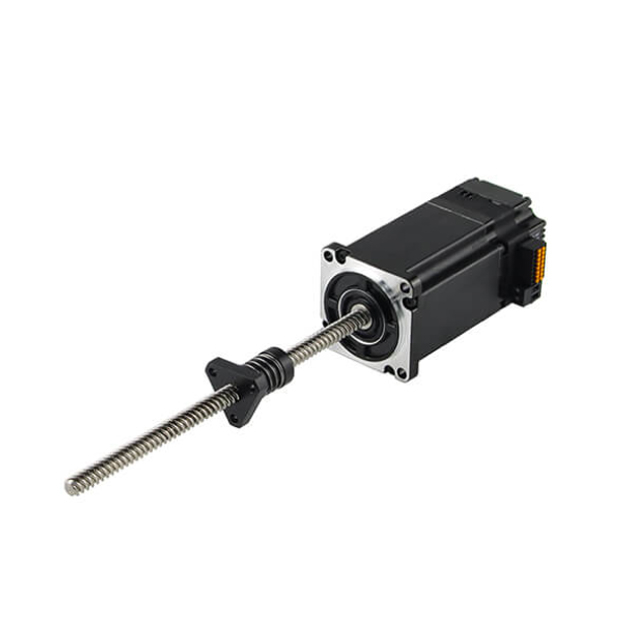

Nema 23 G08 G10 G12 G16 BFISC57-P4A3 Integrovaný lineární krokový servomotor s externím kuličkovým šroubem 57x57x102,5mm Pulzní řízení (CANopen,RS485 Volitelně) 3,0A 2,2Nm

Typ: Nema23 Integrovaný lineární krokový servomotor s vnějším kuličkovým šroubem

Proud: 3A

Odpor: 1,4Ω

Jmenovitý točivý moment: 2,2 Nm (311,55 oz.in)

Kodér: 1000ppr / 17bit / 15bit

Model:
BFISC57-P4A3 s vnějším kuličkovým šroubem
Značka:
BesFoc
Druhy krokových motorů:
Integrované motory
Druhy vodicích šroubů:
Externí kuličkový šroub
Velikost integrovaného krokového servomotoru:
Nema 23-57 mm
Komunikační metody:
Pulzní typ, RS485 ModBus, síť CANopen
MOQ:
10 ks


Dostupnost:



Zeptejte se

BFISC57-P4A3 je integrovaný lineární krokový motor navržený pro aplikace s přesným polohováním s vyšším zatížením. Používá externí kuličkový vodicí šroub a pulzní ovládání s úhlem kroku 1,8°, fázovým proudem 3 A, fázovým odporem 1,4 Ω a fázovou indukčností 4,5 mH. Motor poskytuje jmenovitý točivý moment 2,2 Nm a má délku těla 102,5 mm a hmotnost 1,3 kg. Přijímá izolaci třídy B a podporuje jednootáčkové a víceotáčkové absolutní enkodéry, což umožňuje spolehlivou zpětnou vazbu polohy pro pokročilé pohybové aplikace. Integrovaná architektura pomáhá snížit požadavky na externí kabeláž a komponenty. BFISC57-P4A3 je vhodný pro průmyslovou automatizaci, lineární pohony, CNC zařízení, balicí stroje, robotické systémy a OEM aplikace vyžadující vyšší točivý moment a přesný lineární pohyb. Pro více různých požadavků na integrovaný servomotor nás prosím kontaktujte!!!

Elektrické specifikace:

Typ: Nema23 integrovaný lineární krokový motor s vnějším kuličkovým šroubem
Fáze: 2
Úhel kroku: 1,8 stupně
Proud: 3A
Odpor: 1,4Ω±10%(20℃)
Indukčnost: 5mH±20%(1kHz 1V RMS)
Přídržný točivý moment: 2,2 Nm (311,55 oz.in)
Kodér: 1000 ppr / 17 bitů / 15 bitů
Způsob ovládání: Pluse (CANopen, RS485 volitelně)

Fyzické specifikace:

Velikost rámu: Nema 23 (57x57mm)
Délka těla: 102,5 mm
Průměr hřídele: 8 mm
Délka hřídele: 21 mm

Vlastnosti integrovaného krokového servomotoru:

Vysoce výkonný 32bitový mikrořadič Cortex-M4
Nejvyšší frekvence pulzní odezvy může dosáhnout 200 kHz
Vestavěná ochranná funkce účinně zajišťuje bezpečné používání zařízení
Inteligentní regulace proudu pro snížení vibrací, hluku a tvorby tepla
Díky nízkému vnitřnímu odporu MOS je zahřívání sníženo o 30 % ve srovnání s běžnými produkty
Rozsah napětí: DC12V-36V
Integrovaný design s integrovaným hnacím motorem, snadnou instalací, malým půdorysem a jednoduchým zapojením
Vybaveno funkcí proti zpětnému připojení

Způsob komunikace:

Pulzní typ
Typ sítě RS485 MOdbus RTU
Typ sítě CANopen

Úroveň ochrany:

Vodotěsný typ: IP30, IP54, IP65, volitelně

Použití 57mm integrovaných krokových servomotorů:

Lékařské vybavení, logistická doprava, průmyslová automatizace, textilní stroje, laser, kreslení, průmysl přísad tradiční čínské medicíny atd

Krokový motor s vestavěným elektrickým ovladačem:

Elektrická specifikace
Typ produktu	/	Nema 23 Integrovaný lineární krokový motor s externím vodicím šroubem
Název modelu	/	BFISC57-P4A3 s externím kuličkovým šroubem
Fáze	fáze	2
Krokový úhel	°	1.8
Proud	A	3
Odpor	Ω	1.4
Indukčnost	mH	5
Jmenovitý točivý moment	Nm	2.2
Celková výška	mm	102.5
Kodér	/	1000 ppr / 17 bitů / 15 bitů
Třída izolace	/	B

Integrovaný lineární krokový motor Nema 23 Fyzická specifikace:

Fyzikální specifikace
Velikost rámu	mm	Nema 23 (57 x 57)
Typ výstupního hřídele	/	Externí lineární krokový motor s vodicím šroubem typu T
Průměr hřídele	mm	Tr8, Tr9,525, Tr10
Počet potenciálních zákazníků	/	4
Délka svodů	mm	300

Externí vodicí šroubová tyč Fyzická specifikace:

Fyzikální specifikace vodícího šroubu typu T
Průměr šroubu	Vedení šroubu	Rozteč šroubů	Cestování na krok	Průměr šroubu	Vedení šroubu	Rozteč šroubů	Cestování na krok
mm	mm	mm	mm	mm	mm	mm	mm
Tr8	0.5	0.5	0.0025	Tr9,525	0.635	0.635	0.003175
	2	2	0.01		1.27	1.27	0.00635
	4	2	0.02		1.5875	1.5875	0.0079375
	8	2	0.04		2.54	2.54	0.0127
	12	2	0.06		5.08	2.54	0.0254
	20	2.5	0.1		6.35	3.175	0.03175
Tr10	2	2	0.01		10.16	1.12	0.0508
	4	2	0.02		12.7	3.175	0.0635
	10	2	0.05		25.4	3.175	0.127
	12	3	0.06

Prostředí použití integrovaných krokových motorů Nema23：

Prostředí	Parametry
Metoda chlazení	Přirozené nebo nucené chlazení
Aplikace	Vyhněte se prachu, oleji a korozivním plynům; udržujte mimo dosah jiných zařízení generujících teplo; zakázat přítomnost hořlavých plynů a vodivého prachu.
Provozní teplota	0 ℃ ～ +50 ℃
Vlhkost prostředí	≤ 85 % RH (bez kondenzace)
Vibrace	Max. 5,9 m/s²
Skladovací teplota	-25 ℃ ～ +70 ℃

Integrovaný indikátor stavu řidiče:

Barva	Jméno	Funkce
Zelený	PWR	Indikátor napájení
Červený	ALM	Indikátor alarmu

Port I/O integrovaných ovladačů řady V2:

/		Pluse		CANopen / RS485
Porty	Kolík	Název portu	Popis	Název portu		Popis
CN1	1	PUL+	Pulzní signál	DI1+		Digitální výstupní signál
	2	PUL-		DI1-
	3	DIR+	Směrový signál	DI2+		Digitální výstupní signál
	4	DIR-		DI2-
	5	ENA+	Povolit signál	DI3+		Digitální výstupní signál
	6	ENA-		DI3-
	7	NC	nedefinováno	DI4+		Digitální výstupní signál
	8	NC	nedefinováno	DI4-
	9	ALM+	Alarmový signál	DO1+		Digitální výstupní signál
	10	ALM-		DO1-
	11	PEND+	Čekající signál	DO2+		Digitální výstupní signál
	12	PEND-		DO2-
	13	NC	nedefinováno	CANL	Nízkoúrovňová sběrnice CAN	485A	Funkční signál
	14	NC	nedefinováno	CANH	Vysokoúrovňová sběrnice CAN	485B
	15	NC	nedefinováno	CANL	Nízkoúrovňová sběrnice CAN	485A
	16	NC	nedefinováno	CANH	Vysokoúrovňová sběrnice CAN	485B
CN2	1	DC+	Připojení napájení	DC-	Připojení napájení	DC+	Připojení napájení
	2	DC-		DC+		DC-

Integrované ovladače DIP přepínače:

Kolík	Název portu	Popis
1	SW1	Nastavení dělení
2	SW2
3	SW3
4	SW4
5	SW5	Nastavení směru otáčení motoru

Nastavení integrovaného rozdělení ovladače：

Dále dělit	SW1	SW2	SW3	SW4
200	VYPNUTO	VYPNUTO	VYPNUTO	VYPNUTO
400	NA	VYPNUTO	VYPNUTO	VYPNUTO
800	VYPNUTO	NA	VYPNUTO	VYPNUTO
1600	NA	NA	VYPNUTO	VYPNUTO
3200	VYPNUTO	VYPNUTO	NA	VYPNUTO
6400	NA	VYPNUTO	NA	VYPNUTO
12800	VYPNUTO	NA	NA	VYPNUTO
25600	NA	NA	NA	VYPNUTO
1000	VYPNUTO	VYPNUTO	VYPNUTO	NA
2000	NA	VYPNUTO	VYPNUTO	NA
4000	VYPNUTO	NA	VYPNUTO	NA
5000	NA	NA	VYPNUTO	NA
8000	VYPNUTO	VYPNUTO	NA	NA
10000	NA	VYPNUTO	NA	NA
20000	VYPNUTO	NA	NA	NA
25000	NA	NA	NA	NA

Nastavení směru otáčení motoru:

Uživatel může nastavit směr otáčení motoru pomocí SW5, který spolupracuje s řídicím signálem DIR. Změna nastavení SW5 nebo řídicího signálu DIR může změnit aktuální směr otáčení motoru.
