Motor BLDC amb engranatge de capçal quadrat Nema 17 BF42BLS02 amb caixa d'engranatges planetari d'alta precisió 42x42mm trifàsica

Tipus: 42 mm 24 V 52,5 W Motor DC sense escombretes
Fase: 3
Pols: 8
Parell nominal: 0,125 Nm
Corrent nominal: 3,3 A
Longitud del cos: 61 mm
Peces personalitzades: Motors, caixes de canvi, codificadors, frens, controladors integrats...

Model:
BF42BLS02 Motor BLDC amb engranatge
Marca:
Besfoc
Velocitat nominal:
4000 rpm
Pols Bldc:
8 pols
Mida del motor Bldc:
Nema17 (42 mm)
Tensió nominal:
24V
MOQ:
10 Pcs


Disponibilitat:



Consulta

Especificacions generals del motor de corrent continu sense escombretes Nema 17 de 24 V

Especificacions generals
Item	Especificació
Tipus de bobinatge	Delt
Angle efecte Hall	Angle elèctric de 120 graus
L'eix esgotat	0,025 mm
Joc radial	0,02 mm a 450 g
Finalitzar el joc	0,08 mm a 450 g
Força radial màxima	28N@20mm de la brida
Màx. força axial	10N
Classe d'aïllament	Classe B
Força dielèctrica	500VDC durant un minut
Resistència d'aïllament	100MΩ mín., 500VDC

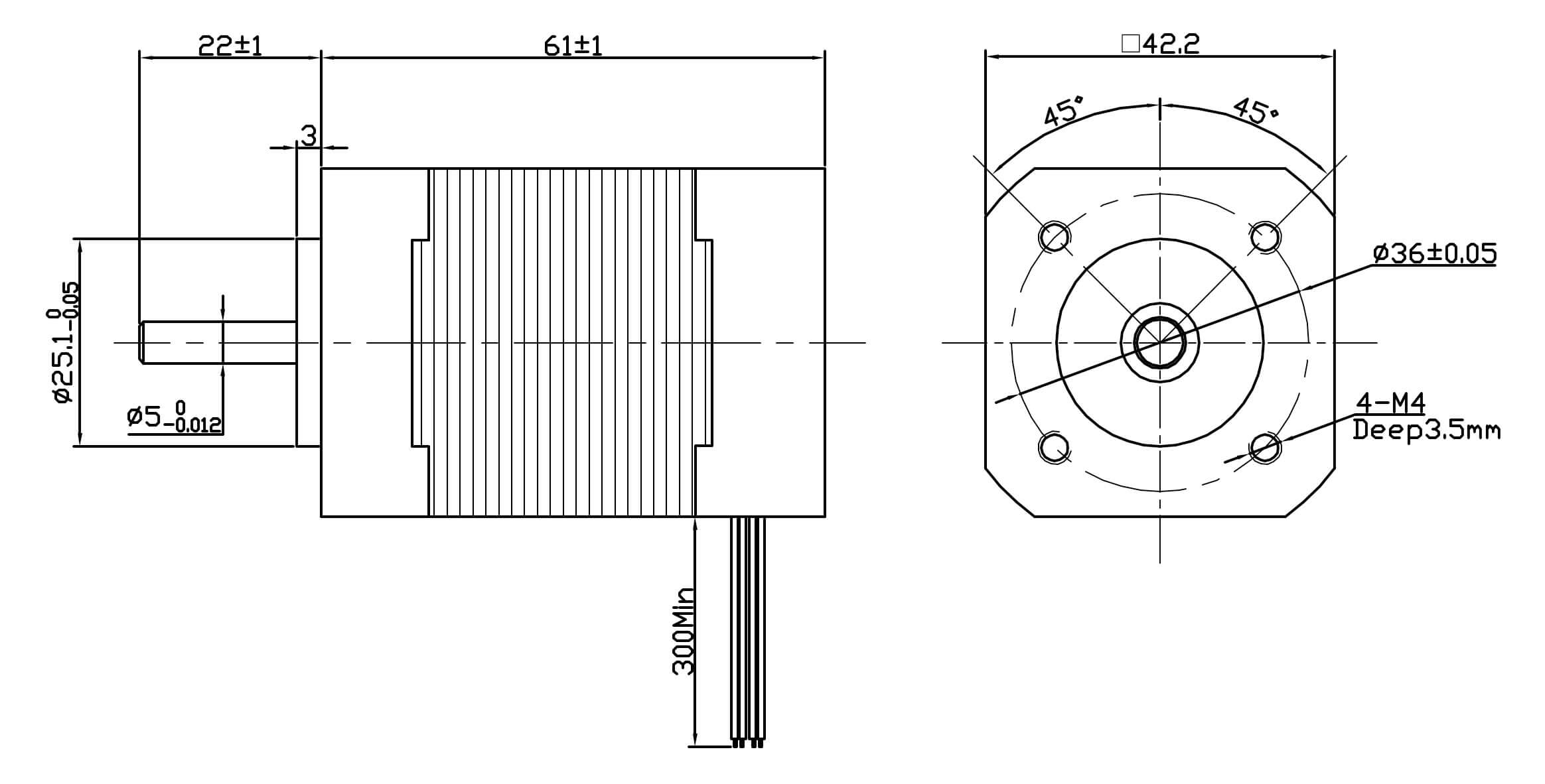

Especificacions elèctriques del motor sense escombretes Nema 17 DC:

Especificació elèctrica
Model	/	BF42BLS02
Fase	/	3
Pols	/	8
Tensió nominal	vdc	24
Velocitat nominal	rpm	4000
Parell nominal	Nm	0.125
Corrent nominal	A	3.3
Potència nominal	W	52.5
Parell màxim	Nm	0.38
Corrent màxima	A	10.6
Tornar EMF	V/Krpm	4.2
Constant de parell	Nm/A	0.04
Inèrcia del rotor	g.cm2	48
Longitud del cos	mm	61
Pes	kg	0.45
Sensor	/	Car-bé
Classe d'aïllament	/	B
Classe d'aïllament	/	IP30
Temperatura d'emmagatzematge	℃	-25~+70℃
Temperatura de funcionament	℃	-15~+50℃
Humitat de treball	RH	85% HR o menys (sense condensació) ≤85% HR

Connexió de cables:

Cables de motors Bldc			Cables del sensor Hall
U	V	W	+5VDC	GND	Hu	Hv	Hw
Groc	Verd	Blau	Vermell	Negre	Hola	Verd	Blau

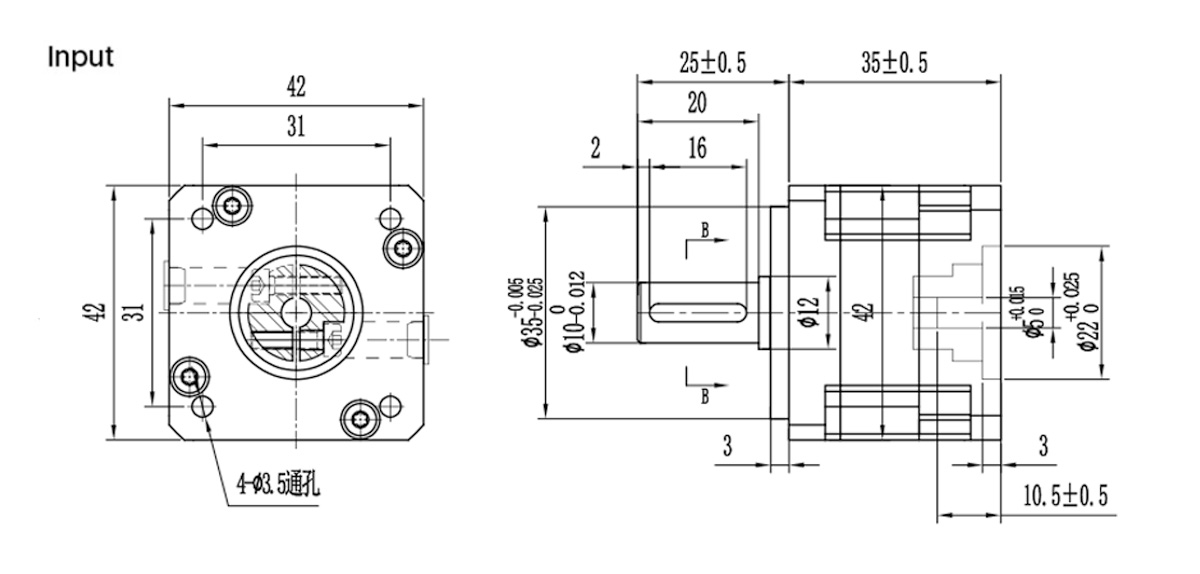

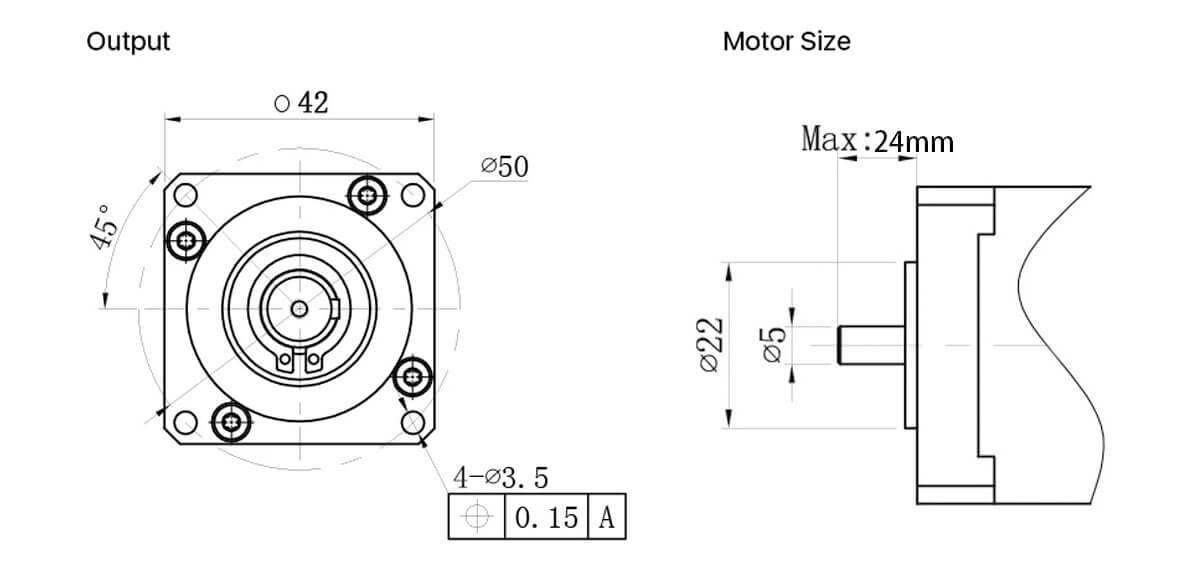

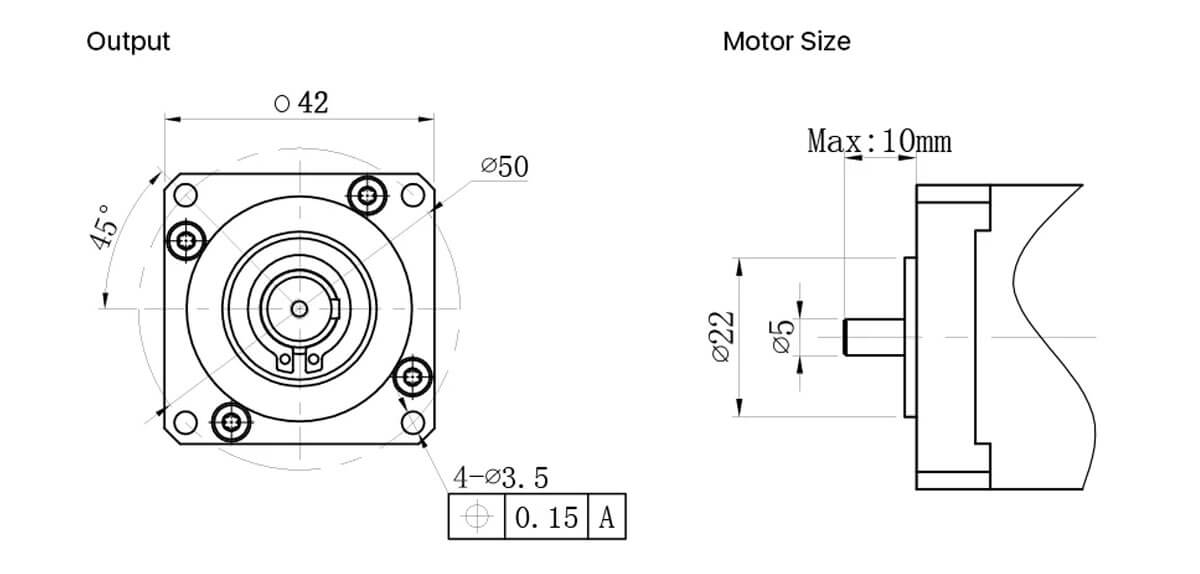

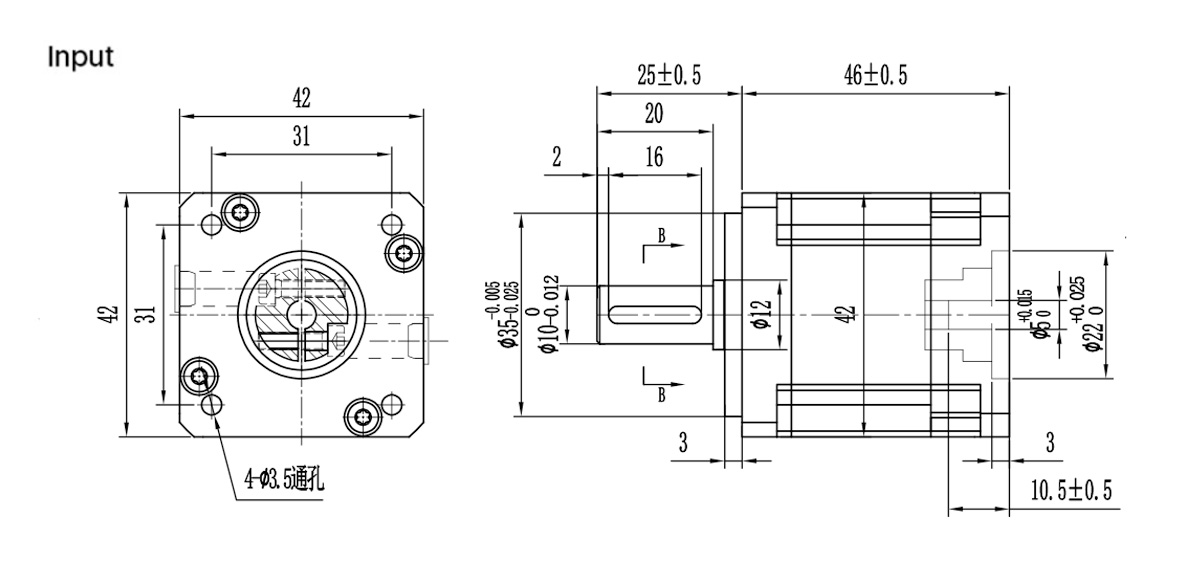

Especificació de la caixa de canvis planetari BF-HPS42-L:

Model	/	BF-HPS42-L1				BF-HPS42-L2
Relació de transmissió	/	4	5	7	10	16	20	25	28	35	40	50	70
Trens d'engranatges	/	1				2
Longitud de la caixa de canvis	mm	60				71
Parell nominal	Nm	9	9	5	5	12	12	10	10	10	10	10	10
Sundden Stop Torque	Nm	18	18	10	10	24	24	20	20	20	20	20	20
Pestanya posterior	arcmin	≤15 arcmin				≤20 arcmin
Eficiència	%	96				94
Dimensió del motor adequada	mm	Φ5-10 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
Velocitat d'entrada nominal	Rpm	3000				3000
Velocitat màxima d'entrada	Rpm	6000				6000
Vida mitjana	h	20000				20000
Força axial	N	100				100
Força radial	N	300				300
Soroll	dB	≤65				≤65
Nivell de protecció	IP	IP54				IP54
Temps de treball.	℃	-20 a +150				-20 a +150
Tipus d'eix de sortida	/	Tipus d'eix de clau				Tipus d'eix de clau

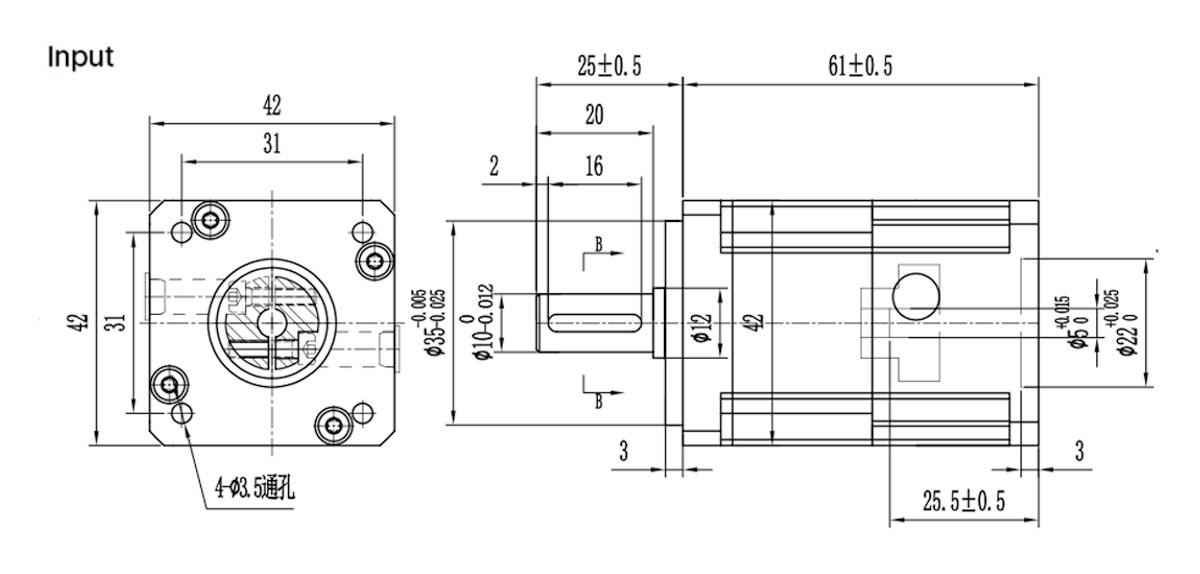

Especificació de la caixa de canvis planetari BF-HPS42-LSW:

Model	/	BF-HPS42-L1SW				BF-HPS42-L2SW
Relació de transmissió	/	4	5	7	10	16	20	25	28	35	40	50	70
Trens d'engranatges	/	1				2
Longitud de la caixa de canvis	mm	75				86
Parell nominal	Nm	9	9	5	5	12	12	10	10	10	10	10	10
Sundden Stop Torque	Nm	18	18	10	10	24	24	20	20	20	20	20	20
Pestanya posterior	arcmin	≤15 arcmin				≤20 arcmin
Eficiència	%	96				94
Dimensió del motor adequada	mm	Φ5-24 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
Velocitat d'entrada nominal	Rpm	3000				3000
Velocitat màxima d'entrada	Rpm	6000				6000
Vida mitjana	h	20000				20000
Força axial	N	100				100
Força radial	N	300				300
Soroll	dB	≤65				≤65
Nivell de protecció	IP	IP54				IP54
Temps de treball.	℃	-20 a +150				-20 a +150
Tipus d'eix de sortida	/	Tipus d'eix de clau				Tipus d'eix de clau
