Kapalı Çevrim Step Motor

Kapalı Çevrim Step Motor Nedir?

Kapalı çevrim step motor, step motorun temel çalışma prensibini bir geri bildirim sistemiyle birleştirir. Geri bildirim olmadan çalışan ve konumu ve hızı belirlemek için sabit güç darbelerine dayanan geleneksel açık döngü adım motorlarının aksine, kapalı döngü adım motoru, çalışmasını sürekli olarak izlemek ve ayarlamak için bir kodlayıcı veya benzer bir geri besleme cihazı kullanır. Geri bildirim sistemi, değişen yükler ve koşullar altında bile motorun konumunun, hızının ve performansının doğru bir şekilde düzenlenmesini sağlar.



BesFoc Kapalı Çevrim Step Motorlar

Besfoc motor, 1000 satır veya 1024 satır çözünürlüğe sahip optik veya manyetik kodlayıcı step motora sahiptir. Yüksek hassasiyetli parazit önleme özelliği toz, kir ve yağ lekeli ortamlar için uygundur ve basit kapalı döngü kontrolünü gerçekleştirir. Boyutlar Nema11, Nema17, Nema23, Nema24 ve Nema34'tür.

NEMA 11 28HSN

NEMA 11 28HSN Kapalı Döngü Step Motor

Adım motoru, küçük boyut, yüksek tork, düşük gürültü, adım açısı: 1,8°, NEMA11, 28x28 mm
İsteğe bağlı: Konektörler, dişli kutuları, kodlayıcılar, frenler ......
Modeli Adım Açısı Faz Şaft Tipi Gövde Uzunluğu Akım Rezistans İndüktans Tutma Torku Talep No. Rotor Atalet Ağırlık
(°) / / (U) mm A Ω mH N.cm HAYIR. g.cm2 Kilogram
BF28HSN006 1.8 2 Yuvarlak 32 0.67 5.6 3.4 6 4 9 0.11
BF28HSN009 1.8 2 Yuvarlak 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HSN012 1.8 2 Yuvarlak 51 0.67 9.2 7.2 12 4 18 0.2
NEMA 17 Kapalı Döngü Step Motor

NEMA 17 42HSN Kapalı Döngü Step Motor

Adım motoru, küçük boyut, yüksek tork, düşük gürültü, adım açısı: 1,8°, NEMA17, 42x42 mm
İsteğe bağlı: Konektörler, dişli kutuları, kodlayıcılar, frenler ......
Modeli Adım Açısı Faz Şaft Tipi Gövde Uzunluğu Akım Rezistans İndüktans Tutma Torku Talep No. Rotor Atalet Ağırlık
(°) / / (U)mm A Ω mH N.cm HAYIR. g.cm2 Kilogram
BF42HSN05 1.8 2 Yuvarlak 48 1.68 1.65 2.8 44 4 68 0.35
BF42HSN07 1.8 2 Yuvarlak 60 1.7 3 6.2 7.3 4 102 0.55
NEMA 23 Kapalı Döngü Step Motor

NEMA 23 57HSN Kapalı Döngü Step Motor

Adım motoru, yüksek tork, düşük gürültü, pürüzsüz tip, adım açısı: 1,8° NEMA23, 57x57mm
İsteğe bağlı: Konektörler, dişli kutuları, kodlayıcılar, frenler ......
Modeli Adım Açısı Faz Şaft Tipi Gövde Uzunluğu Akım Rezistans İndüktans Tutma Torku Talep No. Rotor Atalet Ağırlık
(°) / / (U)mm A Ω mH nm HAYIR. g.cm2 Kilogram
BF57HSN12 1.8 2 D kesimi 56 4.2 0.4 1.5 1.2 4 280 0.68
BF57HSN21 1.8 2 D kesimi 76 4.2 0.6 2 2.1 4 440 1.1
BF57HSN30 1.8 2 D kesimi 112 4.2 0.9 4 3 4 800 1.4
NEMA 24 Kapalı Döngü Step Motor

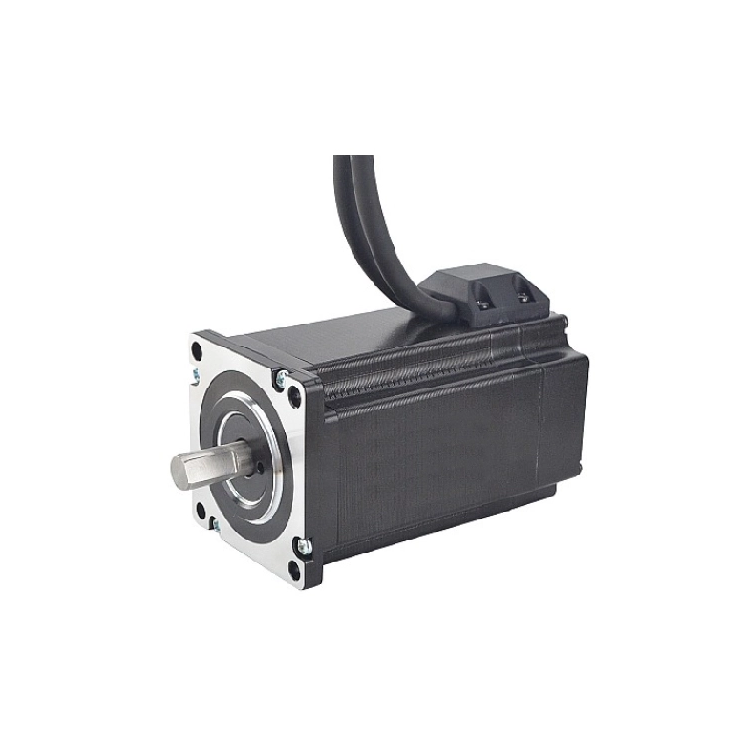

NEMA 24 60HSN Kapalı Döngü Step Motor

Adım motoru, yüksek tork, düşük gürültü, pürüzsüz tip, adım açısı: 1,8°, NEMA24, 60x60mm
İsteğe bağlı: Konektörler, dişli kutuları, kodlayıcılar, frenler ......
Modeli Adım Açısı Faz Şaft Tipi Gövde Uzunluğu Akım Rezistans İndüktans Tutma Torku Talep No. Rotor Atalet Ağırlık
(°) / / (U)mm A Ω mH N.cm HAYIR. g.cm2 Kilogram
BF60HSN30 1.8 2 D kesimi 100 4 0.65 2.4 3 4 980 1.7
BF60HSN40 1.8 2 D kesimi 111 4 0.7 2 4 4 1120 1.9
NEMA 34 Kapalı Döngü Step Motor

NEMA 34 86HSN Kapalı Döngü Step Motor

Adım motoru, düşük rotor ataleti, büyük tork, hızlı hızlanma, adım açısı: 1,8°, NEMA34, 86x86 mm
İsteğe bağlı: Konektörler, dişli kutuları, kodlayıcılar, frenler ......
Modeli Adım Açısı Faz Şaft Tipi Gövde Uzunluğu Akım Rezistans indüktans Tutma Torku Talep No. Rotor Atalet Ağırlık
(°) / / (U)mm A Ω mH nm HAYIR. g.cm2 Kilogram
BF86HSN45 1.8 2 Anahtar 78 6.0 0.27 2 4.5 4 1400 2.3
BF86HSN65 1.8 2 Anahtar 100 6.0 0.27 2.2 6.8 4 2200 3
BF86HSN85 1.8 2 Anahtar 115 6.0 0.36 3.8 8.5 4 2700 4.2
BF86HSN120 1.8 2 Anahtar 155 6.0 0.44 3.8 12.0 4 4000 5.5

Kapalı Çevrim Step Motor Nasıl Çalışır?

Kapalı döngü step motorun çalışma prensibi, çoğunlukla rotorun konumunu sürekli olarak izleyen bir kodlayıcı kullanılarak geri bildirim mekanizmalarının entegrasyonu etrafında inşa edilmiştir. İşte nasıl çalıştığına dair adım adım bir döküm:

1. İlk Giriş Sinyali:

Kontrolör, motora belirli bir konuma hareket etmesi veya belirli bir hızda dönmesi talimatını veren bir darbe veya komut gönderir.

2. Motor Hareketi:

Adım motoru, kontrol cihazından alınan darbe sinyallerine karşılık gelen küçük adımlar atarak artımlı olarak hareket eder. Geleneksel açık çevrim sistemlerde motor geri besleme olmadan hareket eder.

3. Kodlayıcı aracılığıyla geri bildirim:

Motor hareket ettikçe bir kodlayıcı veya konum sensörü rotorun konumunu izler. Bu geri bildirim kontrol ünitesine geri gönderilerek motorun gerçek konumu hakkında gerçek zamanlı veriler sağlanır.

4. Akımın Ayarlanması:

Geri besleme verileri istenen ve gerçek konum arasında herhangi bir farklılık gösterirse (yük değişiklikleri veya dış etkenler nedeniyle), kontrol cihazı hatayı düzeltmek için motora sağlanan akımı ayarlar.

5. Sürekli İzleme ve Düzeltme:

Bu geri besleme döngüsü sürekli olup, koşullar değişse bile motorun her zaman optimum aralıkta çalışmasını sağlar.

Kapalı döngü ve açık döngü adım motorları arasındaki temel fark, hassasiyet, kararlılık ve verimlilik sağlamak için sürekli ayarlamalara olanak tanıyan geri bildirim sistemidir.



Kapalı Çevrim Step Motorların Temel Özellikleri

1. Yüksek Hassasiyetli Kontrol:

Motorun geri bildirim sistemi, açık döngü sistemlerinde meydana gelebilecek atlanan adımlar veya konum kaymaları gibi hataları düzelterek motorun giriş komutlarına doğru şekilde yanıt vermesini sağlar.

2. Arttırılmış Verimlilik:

Kapalı döngü sistemleri, güç tüketimini yük gereksinimlerine göre ayarlar, boşa harcanan enerjiyi azaltır ve genel verimliliği artırır.

3. Azaltılmış Isı Üretimi:

Motor, gücü ayarlamak için geri bildirim kullandığından, gerekmediğinde bile sürekli güç tüketen açık çevrim motorlara kıyasla daha az ısı üretir.

4. Düşük Gürültü ve Titreşim:

Sürekli izleme ve ayarlamayı sürdürerek, kapalı döngü adım motorları daha sorunsuz çalışır ve açık döngü muadillerine göre daha az gürültü ve titreşim üretir.


Kapalı Çevrim Step Motorların Avantajları

1. Artan Doğruluk ve Hassasiyet

Kapalı döngü step motorlar konum doğruluğunu önemli ölçüde artırır. Hataları sürekli olarak ayarlayıp düzelterek motorun adımları kaçırmadan tam konumuna ulaşmasını sağlarlar. Bu, onları yüksek hassasiyetin kritik olduğu uygulamalar için ideal kılar.

2. Yüksek Hızlarda Daha Yüksek Tork

Kapalı çevrim step motorlar, açık çevrimli sistemlere kıyasla özellikle yüksek hızlarda daha yüksek tork sağlar. Geri bildirim sistemi, hız veya yük dalgalandığında bile tutarlı performans sağlamak için motorun gücünü dinamik olarak ayarlar.

3. Azaltılmış Güç Tüketimi

Geleneksel step motorlar, motor yük altında olsun veya olmasın her zaman tam güçte çalışır. Kapalı döngü sistemleri yalnızca ihtiyaç duydukları gücü çekerek, özellikle motorun hafif yüklü olduğu durumlarda enerji verimliliğini önemli ölçüde artırır.

4. Daha Düşük Isı Üretimi

Daha verimli güç kullanımı sonucunda kapalı çevrim step motorlar, açık çevrim sistemlere göre daha az ısı üretir. Bu, karmaşık soğutma mekanizmalarına olan ihtiyacı azaltır ve motorun ve ilgili bileşenlerin ömrünü uzatır.

5. Daha Sessiz Çalışma

Kapalı döngü step motorların daha düzgün çalışması gürültü ve titreşimin azalmasına neden olur. Bu, özellikle tıbbi veya araştırma ekipmanı gibi gürültü seviyelerinin minimumda tutulması gereken ortamlarda faydalıdır.



Kapalı Çevrim Step Motorların Uygulamaları

1. Robotik

2. CNC Makineleri ve 3D Yazıcılar

3. Tıbbi Ekipman

4. Endüstriyel Otomasyon

5. Havacılık ve Savunma

Özelleştirilmiş Kapalı Döngü Step Motorla İlgili SSS

  • S Lineer step motor seçerken OEM ODM Özelleştirilmiş hizmeti neden değerlidir?

    OEM ODM Özelleştirilmiş hizmeti, motorların sistem gereksinimleriyle tam olarak eşleştirilmesine olanak tanır; entegrasyon maliyetini azaltır, performansı artırır ve uygulamaya en iyi uyumu sağlar.

  • S Vida ucunun ve strokunun özelleştirilmesi performansı nasıl artırır?

    Özelleştirilen vida ucu ve stroku, motorun hassas çalıştırma görevleri için belirli hareket mesafesi, hız, çözünürlük ve kuvvet gereksinimlerini karşılamasını sağlar.

  • S Besfoc lineer step motor entegrasyonu için hangi teknik desteği sağlıyor?

    Besfoc , özelleştirilmiş lineer motorlar için uygulama rehberliği, kablolama önerileri, entegrasyon desteği ve performans optimizasyonu yardımı sağlar.

  • S Besfoc özelleştirilmiş lineer step motor numunelerini ne kadar hızlı teslim edebilir?

    Besfoc , hızlı geliştirme ve testleri desteklemek için genellikle yaklaşık bir hafta içinde rekabetçi numune teslim süreleri sunar.

  • S Besfoc lineer adım motorları yerleşik sürücü elektroniği içerebilir mi?

    A OEM ODM Aracılığıyla Özelleştirilmiş hizmetler Besfoc, sürücü elektroniklerini entegre ederek basitleştirilmiş kablolamaya sahip, kuruluma hazır bir aktüatör oluşturabilir.

  • S Besfoc, yüksek performanslı lineer adım motorlarında dayanıklılığı nasıl sağlıyor?

    Dayanıklılığı, kuvvet çıkışını ve güvenilirliği artırmak için yüksek kaliteli kurşun vidalar, somunlar, optimize edilmiş stator geometrisi ve birinci sınıf mıknatıslar kullanılır.

  • S Besfoc lineer adım motorları için kablo, kablo ve konnektör özelleştirmeleri mevcut mu?

    C Evet müşteriler, OEM ODM Özelleştirilmiş hizmetinin bir parçası olarak ekipman kablolama standartlarına uyacak özel kablolar, kablolar ve konektör türleri talep edebilirler.

  • S Lineer step motor çözümlerinden en çok hangi endüstriler faydalanıyor?

    . Otomasyon, tıbbi ekipman, yarı iletken üretimi, 3D baskı ve optik ekipman gibi endüstriler, hassas hareket kontrolü için doğrusal adımlı motorlar kullanır

  • S Sabit olmayan bir doğrusal adım motoru, sabit tasarımlarla karşılaştırıldığında nasıl esneklik sunar?

    Sabit olmayan lineer motorlar, somunun serbestçe hareket etmesine izin vererek özel sistem düzenleri için esnek montaj ve hareket konfigürasyonları sunar.

  • S Besfoc lineer step motorlar temiz oda veya zorlu ortamlar için özelleştirilebilir mi?

    C Evet, OEM ODM ile Özelleştirilmiş hizmetler Besfoc, temiz oda uyumluluğu veya zorlu endüstriyel koşullar için motor malzemelerini, contaları ve kaplamaları uyarlayabilir.

  • S Sabit doğrusal step motor tasarımı yüksek hassasiyetli uygulamalara nasıl fayda sağlar?

    Captive lineer step motorlar, yüksek doğruluk için gereken boşluk minimizasyonunu ve tutarlı doğrusal hareketi sağlayan sabit bir somun düzeneğine sahiptir.

  • S Besfoc lineer step motorlar için hangi NEMA çerçeve boyutları sunulmaktadır?

    A Lineer step motorlar, farklı uygulama ölçekleri için 8, 11, 14, 17, 23, 24 ve 34 dahil olmak üzere çeşitli NEMA boyutlarında sunulmaktadır.

  • S Doğrusal adım motorlarına yönelik özelleştirmenin bir parçası olarak kodlayıcılar mevcut mu?

    C Evet Besfoc, hareket kontrolünü geliştirmek ve gerekirse kapalı döngü kontrolüne izin vermek için hassas konum geri bildirimi sağlayan kodlayıcıları entegre edebilir.

  • S Neden kurşun vidalı versiyon yerine bilyalı vidalı lineer step motor seçmelisiniz?

    Bilyalı vidalı versiyonlar, kurşun vidalı mekanizmalarla karşılaştırıldığında daha iyi hassasiyet ve uzun ömürle birlikte daha düşük sürtünme, daha yumuşak hareket ve daha yüksek verimlilik sunar.

  • S Besfoc belirli yük ve hız gereksinimlerini karşılayacak bir doğrusal adımlı motor tasarlayabilir mi?

    C Evet OEM ODM Özelleştirilmiş hizmetler, Besfoc'un tork, vida adımı ve strok gibi motor parametrelerini belirli yük ve hız profillerine uyacak şekilde ayarlamasına olanak tanır.

  • S Doğrusal adım motorları için OEM ODM Özelleştirilmiş hizmetleri aracılığıyla hangi özelleştirme seçenekleri mevcuttur?

    Besfoc , müşteri gereksinimlerine göre vida uçlarını, strok uzunluğunu, çerçeve boyutlarını, somun türlerini, montaj özelliklerini, kodlayıcı seçeneklerini, kablo konektörlerini ve daha fazlasını özel olarak ayarlayabilir.

  • S Harici vidalı lineer step motor hareket performansını nasıl artırır?

    . Bilyalı vidalı lineer step motor sürtünmeyi azaltır ve yük kapasitesini artırarak özellikle yüksek yüklü görevlerde düzgün ve hassas doğrusal hareket sağlar

  • S Otomasyon uygulamaları için lineer step motorun ana avantajları nelerdir?

    Doğrusal adım motorları hassasiyet ve doğruluk, tekrarlanabilirlik, basit kontrol ve az bakım sağlar; bu da onları otomasyon, robotik ve tıbbi ekipman için ideal kılar.

  • S Besfoc ne tür lineer step motorlar sunuyor?

    Besfoc , harici T tipi doğrusal adımlı motorlar, harici bilyalı vidalı doğrusal adımlı motorlar, sabit olmayan doğrusal adımlı motorlar ve sabit doğrusal adımlı motorlar sağlar.

  • S Doğrusal adımlı motor nedir ve döner adımlı motordan farkı nedir?

    A Doğrusal bir adım motoru, elektrik darbelerini dönme hareketi yerine hassas düz çizgi hareketine dönüştürür; bu, ek mekanik iletim olmadan doğrudan doğrusal konumlandırma için kullanışlıdır.
