Nema 23 BF57BLS005 Двигатель BLDC с квадратной головкой и высокоточной планетарной коробкой передач 57x57 мм, 3 фазы

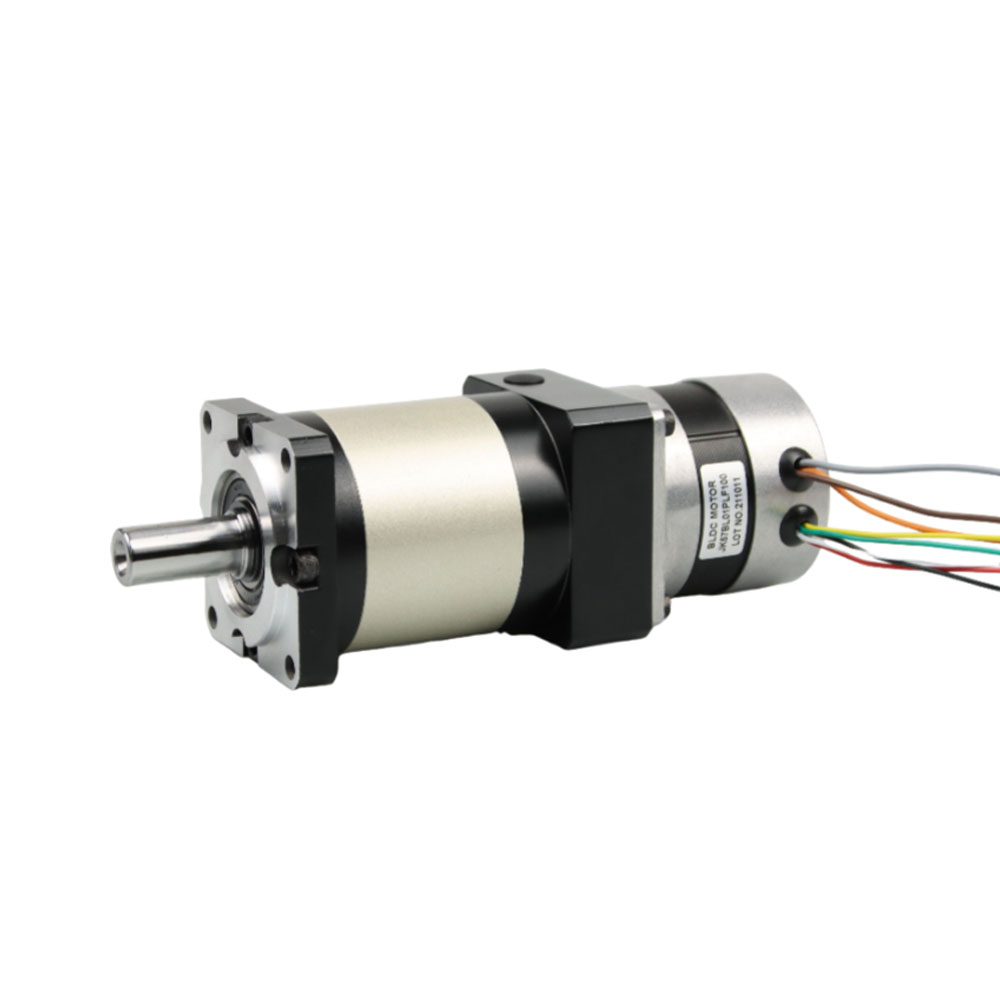

Nema 23 BF57BLS02 Двигатель BLDC с квадратной головкой и высокоточной планетарной коробкой передач 57x57 мм, 3 фазы

Тип: 57 мм, 36 В, 23 Вт, бесщеточный двигатель постоянного тока
Фаза: 3
полюса: 4
Номинальный крутящий момент: 0,055 Нм
Номинальный ток: 1,2 А
Длина корпуса: 37 мм
Детали по индивидуальному заказу: двигатели, коробки передач, энкодеры, тормоза, встроенные драйверы...

Модель:
BF57BLS02 Редукторный двигатель BLDC
Бренд:
Бесфок
Номинальная скорость:
4000 об/мин
Здание Поляков:
8 полюсов
Размер двигателя Bldc:
Нема23 (57 мм)
Номинальное напряжение:
36В
МОК:
10 шт.


Доступность:



Запросить

Бесщеточный двигатель постоянного тока Nema 23, 36 В. Общие характеристики:

Общие характеристики
Элемент	Спецификация
Тип обмотки	Дельта
Угол эффекта Холла	Электрический угол 120 градусов
Вал закончился	0,025 мм
Радиальная игра	0,02 мм при 450 г
Завершить игру	0,08 мм при 450 г
Макс.радиальная сила	75Н при 20 мм от фланца
Макс. осевая сила	15Н
Класс изоляции	Класс Б
Диэлектрическая прочность	500 В постоянного тока в течение одной минуты
Сопротивление изоляции	Мин. 100 МОм, 500 В постоянного тока

Электрические характеристики бесщеточного двигателя Bldc Nema 23 36 В постоянного тока:

Электрические характеристики
Мо��ель	/	BF57BLS02
Фаза	/	3
поляки	/	4
Номинальное напряжение	ВДК	36
Номинальная скорость	об/мин	4000
Номинальный крутящий момент	Нм	0.22
Номинальный ток	А	3.6
Номинальная мощность	Вт	92
Пиковый крутящий момент	Нм	0.66
Пиковый ток	А	11.5
Обратная ЭДС	В/Крпм	7.4
Постоянный крутящий момент	Нм/А	0.07
Инерция ротора	г.см2	119
Длина тела	мм	67
Масса	кг	0.75
Датчик	/	Медовый колодец
Класс изоляции	/	Б
Класс изоляции	/	IP30
Температура хранения	℃	-25～+70℃
Рабочая температура	℃	-15～+50℃
Рабочая влажность	относительной влажности	85 % относительной влажности или менее (без конденсации) ≤85 % относительной влажности
Рабочая среда	/	На открытом воздухе (без прямых солнечных лучей), без агрессивных газов, без горючих газов, без масляного тумана, без пыли
Высота	м	1000 метров или меньше

Подключение проводов:

Провода Bldc Motors			Провода датчика Холла
ты	В	Вт	+5 В постоянного тока	Земля	Ху	Хв	Хм
Желтый	Зеленый	Синий	Красный	Черный	Йелло	Зеленый	Синий

Технические характеристики высокоточного планетарного редуктора BF-PLF60:

Этап	Ⅰ Этап		Ⅱ Этап		Ⅲ Этап
Соотношение	3, 4, 5, 7, 10		12, 15, 16, 20, 25, 28, 35, 40, 50, 70, 100.		64, 80, 100, 120, 125, 140, 175, 200, 250, 280, 350, 400, 500, 700, 1000.
	А	Б	А	Б	А	Б
Длина (мм)	42	110	59	127	76	144
Номинальная скорость (об/мин)	4000		4000		4000
Максимальная скорость (об/мин)	8000		8000		8000
Макс. радиальная сила (Н)	320		320		320
Макс. осевая сила (Н)	280		280		280
Крутящий момент холостого хода (Нм)	0.6		0.3		0.3
Эффективность (%)	96		94		90
Люфт (угл.мин)	≤10		≤15		≤18
Шум (дБ)	≤58		≤58		≤58
Вес (кг)	1.1		1.3		1.5
Срок службы (ч)	>20000 (срок непрерывной эксплуатации сокращен вдвое)
Жесткость на кручение (Нм/угл.мин)	2.3
Метод смазки	Долгосрочный
Направление вращения	Синтропия ввода/вывода
Класс защиты	IP65
Монтажное положение	Произвольно

Соотношение (i)	Ⅰ Этап					Ⅱ Этап
Соотношение (i)	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Номинальный выходной крутящий момент (Нм)	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
Максимальный выходной крутящий момент (Нм)	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
Ротор Interia (кг.см²)	0.135	0.093	0.078	0.072	0.064	0.135	0.135	0.088	0.075	0.075	0.070	0.064	0.076	0.064	0.075	0.076
Ⅲ Этап
Соотношение (i)	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
Номинальный выходной крутящий момент (Нм)	40	40	40	40	35	40	35	40	35	40	35	40	35	25	12
Максимальный выходной крутящий момент (Нм)	80	80	80	80	70	80	70	80	70	80	70	80	70	50	24
Ротор Interia (кгсм²)	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064
