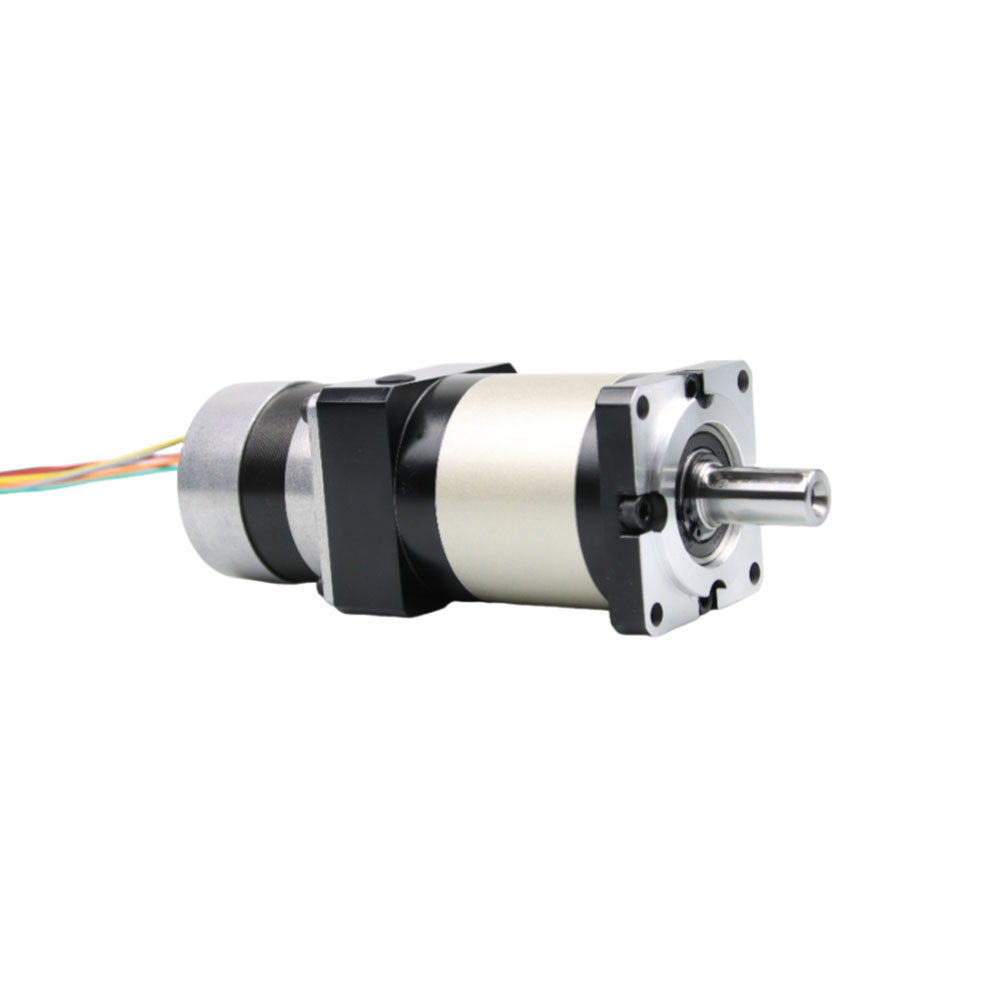

Nema 23 BF57BLS005 Silnik BLDC z przekładnią kwadratową i przekładnią planetarną o wysokiej precyzji 57x57mm, 3 fazy

Nema 23 BF57BLS02 Silnik BLDC z przekładnią kwadratową i przekładnią planetarną o wysokiej precyzji 57x57mm, 3 fazy

Typ: 57 mm 36 V 23 W Bezszczotkowy silnik prądu stałego
Faza: 3
Bieguny: 4
Znamionowy moment obrotowy: 0,055 Nm
Prąd znamionowy: 1,2 A
Długość korpusu: 37 mm
Części niestandardowe: silniki, skrzynie biegów, enkodery, hamulce, zintegrowane sterowniki...

Model:
BF57BLS02 Silnik przekładniowy BLDC
Marka:
Besfoc
Prędkość znamionowa:
4000 obr./min
Słupy Bldc:
8 biegunów
Rozmiar silnika Bldc:
Nema23 (57mm)
Napięcie znamionowe:
36 V
MOQ:
10 szt


Dostępność:



Pytać się

Ogólne dane techniczne bezszczotkowego silnika prądu stałego Nema 23 36 V:

Ogólne dane techniczne
Przedmiot	Specyfikacja
Typ uzwojenia	Delt
Kąt efektu Halla	Kąt elektryczny 120 stopni
Skończył się wał	0,025 mm
Gra radialna	0,02 mm przy 450 g
Zakończ grę	0,08 mm przy 450 g
Maksymalna siła promieniowa	75N@20mm od kołnierza
Maks. siła osiowa	15N
Klasa izolacji	Klasa B
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	Min. 100MΩ, 500VDC

Specyfikacja elektryczna bezszczotkowego silnika Bldc Nema 23 36 V Dc:

Specyfikacja elektryczna
Model	/	BF57BLS02
Faza	/	3
Polacy	/	4
Napięcie znamionowe	vdc	36
Prędkość znamionowa	obr./min	4000
Znamionowy moment obrotowy	Nm	0.22
znamionowy Prąd	A	3.6
Moc znamionowa	W	92
Maksymalny moment obrotowy	Nm	0.66
Prąd szczytowy	A	11.5
Powrót pola elektromagnetycznego	V/Krpm	7.4
Stały moment obrotowy	Nm/A	0.07
Bezwładność wirnika	g.cm2	119
Długość ciała	mm	67
Waga	kg	0.75
Transduktor	/	Kochanie, cóż
Klasa izolacji	/	B
Klasa izolacji	/	IP30
Temperatura przechowywania	℃	-25 ~ +70 ℃
Temperatura pracy	℃	-15 ~ + 50 ℃
Wilgotność robocza	PRAWA	85% RH lub mniej (bez kondensacji) ≤85% RH
Środowisko pracy	/	Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazów korozyjnych, bez gazów palnych, bez mgły olejowej, bez kurzu
Wysokość	M	1000 metrów lub mniej

Połączenie przewodów:

Przewody silników Bldc			Przewody czujnika Halla
U	V	W	+5 V prądu stałego	GND	Hu	Hv	Hw
Żółty	Zielony	Niebieski	Czerwony	Czarny	Cześć	Zielony	Niebieski

Dane techniczne przekładni planetarnej o wysokiej precyzji BF-PLF60:

Scena	Ⅰ Scena		Ⅱ Scena		Ⅲ Scena
Stosunek	3, 4, 5, 7, 10		12, 15, 16, 20, 25, 28, 35, 40, 50, 70, 100		64, 80, 100, 120, 125, 140, 175, 200, 250, 280, 350, 400, 500, 700, 1000
	A	B	A	B	A	B
Długość (mm)	42	110	59	127	76	144
Prędkość znamionowa (obr/min)	4000		4000		4000
Maksymalna prędkość (obr/min)	8000		8000		8000
Maks. siła promieniowa (N)	320		320		320
Maks. siła osiowa (N)	280		280		280
Moment obrotowy bez obciążenia (Nm)	0.6		0.3		0.3
Efektywność (%)	96		94		90
Luz (arcmin)	≤10		≤15		≤18
Hałas (dB)	≤58		≤58		≤58
Waga (kg)	1.1		1.3		1.5
Czas pracy (h)	＞20000 （Ciągła żywotność zmniejszona o połowę）
Sztywność skrętna (Nm/arcmin)	2.3
Metoda smarowania	Długofalowy
Kierunek obrotu	Syntropia wejścia/wyjścia
Klasa ochrony	IP65
Pozycja montażowa	Dowolnie

Stosunek (i)	Ⅰ Scena					Ⅱ Scena
Stosunek (i)	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Znamionowy wyjściowy moment obrotowy (Nm)	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
Maksymalny wyjściowy moment obrotowy (Nm)	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
Wirnik Interia (kg.cm²)	0.135	0.093	0.078	0.072	0.064	0.135	0.135	0.088	0.075	0.075	0.070	0.064	0.076	0.064	0.075	0.076
Ⅲ Scena
Stosunek (i)	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
Znamionowy wyjściowy moment obrotowy (Nm)	40	40	40	40	35	40	35	40	35	40	35	40	35	25	12
Maksymalny wyjściowy moment obrotowy (Nm)	80	80	80	80	70	80	70	80	70	80	70	80	70	50	24
Wirnik Interteria （kgcm²)	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064
