NEMA 17 BF42BLS03 4000RPM 24V 0.185NM 77.5W 4.8A ф42x42x81mm موتور DC بدون برس

NEMA 17 BF42BLS03 4000RPM 24V 0.185NM 77.5W 4.8A ф42x42x81mm موتور DC بدون برس

نوع: موتور DC بدون برس 42 میلی متر 77.5W

فاز: 3
قطب: 8
گشتاور امتیاز: 0.185 نانومتر
جریان فعلی: 4.8a

طول بدن:
قطعات سفارشی 81 میلی متر: موتورها ، گیربکس ها ، رمزگذارها ، ترمزها ، درایورهای یکپارچه ...

مدل:
BF42BLS03
سرعت امتیاز:
4000 دور در دقیقه
قطب های bldc:
8 قطب
اندازه موتور BLDC:
NEMA17 (42 میلی متر)
ولتاژ دارای امتیاز:
24 ولت
MOQ:
10 عدد


در دسترس بودن:



پرسیدن

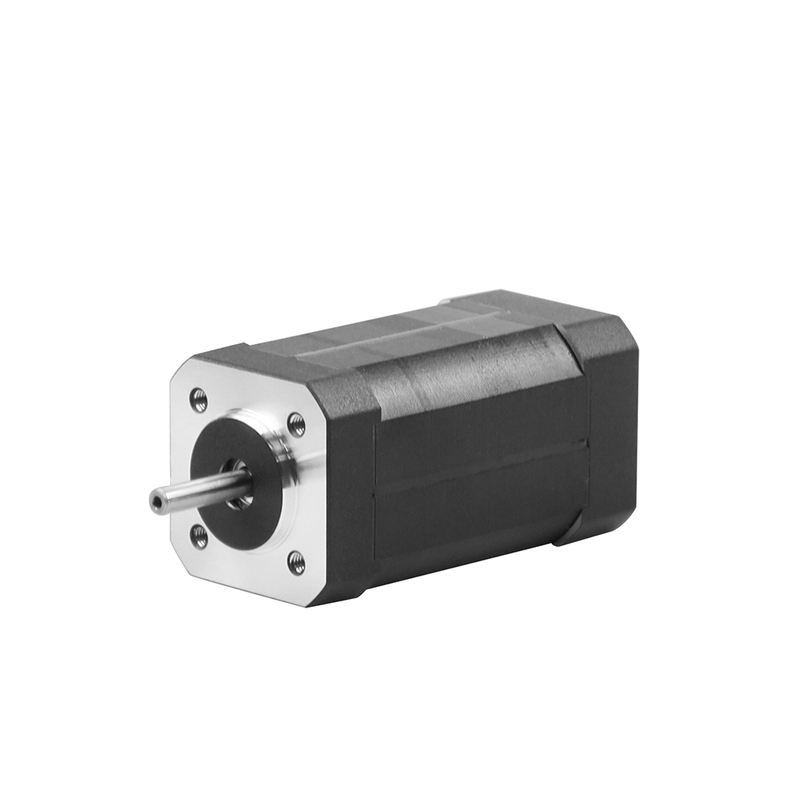

BESFOC NEMA 17 24V موتور DC بدون برس (BF42BLS03) با سرعت 4000 دور در دقیقه و اندازه 42x42x81mm. دارای 8 سیم (3 سیم برای موتورها ، 5 سیم برای هالننسور) ، 0.185 نانومتر 4.8A و 77.5W است. برای نیازهای مختلف بیشتر BLDC Motors (مانند جعبه دنده ، ترمز ، رمزگذار یا موتورهای یکپارچه) ، لطفا با ما تماس بگیرید !!!

مشخصات الکتریکی

نوع: NEMA 17 24V 42 میلی متر موتور DC DC
نام مدل: BF42BLS03
تعداد فاز: 3
تعداد قطب ها: 8
سرعت امتیاز: 4000 دور در دقیقه
گشتاور دارای امتیاز: 0.185nm
جریان فعلی : 4.8a
قدرت امتیاز: 77.5W
گشتاور قله: 0.56nm
جریان اوج: 15.5a
برگشت EMF: 4.3V/KRPM
ثابت گشتاور: 0.041nm/a
اینرسی روتور: 72g.cm2
کلاس عایق: ب
مقاومت عایق: 100mΩ دقیقه @500VDC
قدرت دی الکتریک: 500VAC به مدت 1 دقیقه
درایور مناسب: BLD120
قطعات اختیاری: گیربکس ، رمزگذار ، ترمز ، درایور یکپارچه ...

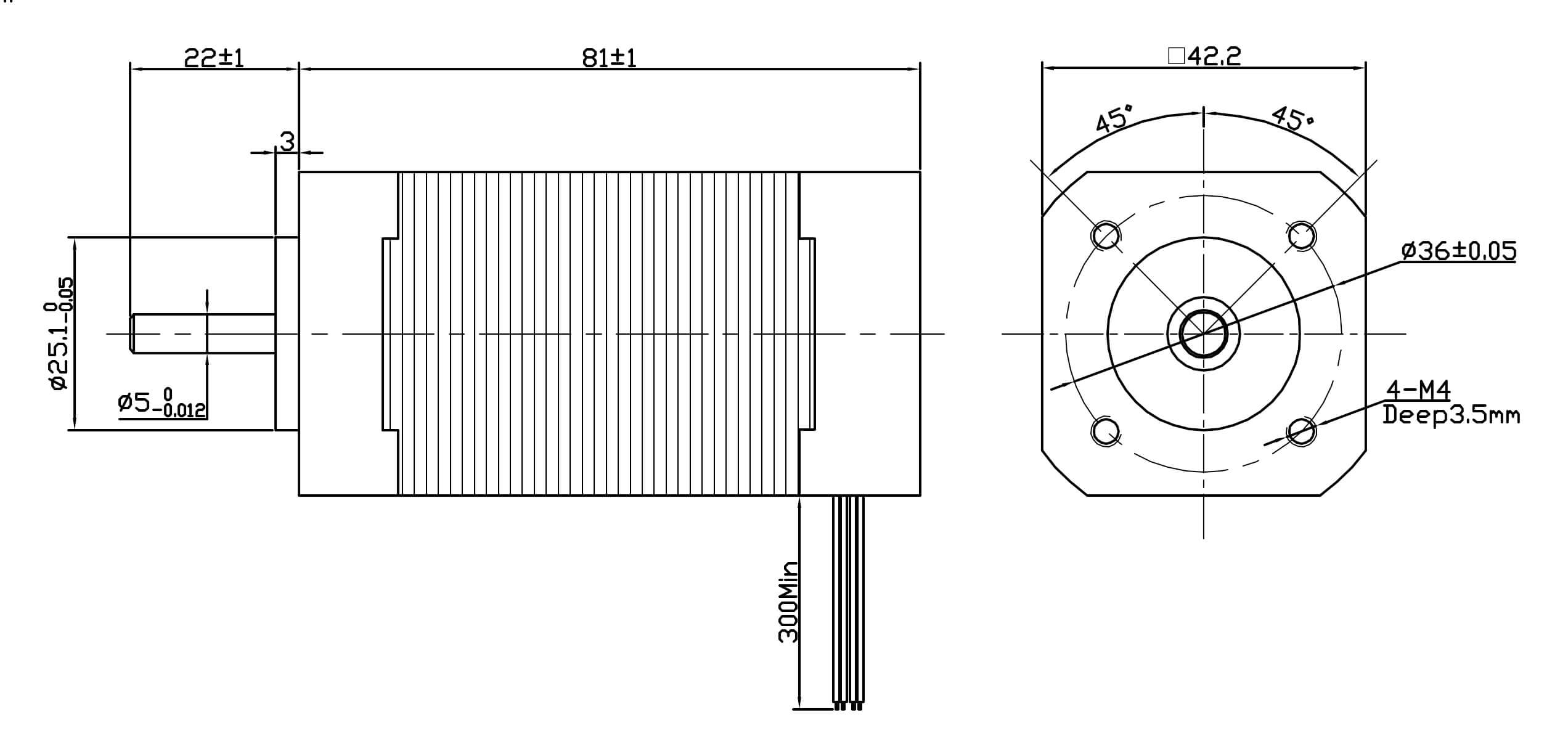

مشخصات فیزیکی:

اندازه قاب: NEMA 17 (42 42 42 میلی متر)
طول بدن: 81 میلی متر
قطر شافت: 5 میلی متر
تعداد سرب: 8
طول منجر می شود: 300 میلی متر
سنسور: سنسور سالن
وزن: 0.65 کیلوگرم

اتصال سیم ها:

سیم های BLDC Motors			سیمهای سنسور سالن
تو	حرفهای	حرف	+5vdc	GND	چوگان	HV	HW
زرد	سبز	رنگ آبی	قرمز	سیاه	یلو	سبز	رنگ آبی

قبلی:

بعدی:

محصولات مرتبط

NEMA 34 SQUARE HEAD BF86BLS125 3000RPM 48V 2.1NM 660W 18A ф86X86X138.5M موتور DC بدون برس

NEMA 34 SQUARE HEAD BF86BLS98 3000RPM 48V 1.4NM 440W 11.5A ф86x86x111.5M موتور DC بدون برس

NEMA 34 SQUARE HEAD BF86BLS84 3000RPM 48V 1.05NM 330W 9A ф86X86X98M موتور DC بدون برس

NEMA 34 SQUARE HEAD BF86BLS71 3000RPM 48V 0.7NM 220W 6.3A ф86X86X84.5M موتور DC بدون برس

NEMA 34 SQUARE HEAD BF86BLS58 3000RPM 48V 0.35NM 110W 3A ф86X86X71M موتور DC بدون برس

80 میلی متر دور سر BF80BLS04 3000RPM 48V 1.4NM 440W 10.5A ф80x80x138mm موتور DC بدون برس

سر 80 میلی متر دور BF80BLS03 3000RPM 48V 1.05NM 330W 8A ф80x80x118mm موتور DC بدون برس

سر 80 میلی متر دور BF80BLS02 3000RPM 48V 0.7NM 220W 5.5A ф80x80x98mm موتور DC بدون برس

سر 80 میلی متر دور BF80BLS01 3000RPM 48V 0.35NM 110W 3A ф80x80x78mm موتور DC بدون برس

NEMA 24 SQUARE HEAD BF60BLS04 3000RPM 48V 1.2NM 377W 9.5A ф60x60x141mm موتور DC بدون برس

NEMA 24 SQUARE HEAD BF60BLS03 3000RPM 48V 0.9NM 283W 7.5A ф60x60x120 mm موتور DC بدون برس

NEMA 24 SQUARE HEAD BF60BLS02 3000RPM 48V 0.6NM 188W 5.2A ф60x60x99mm موتور DC بدون برس

NEMA 24 SQUARE HEAD BF60BLS01 3000RPM 48V 0.3NM 94W 2.8A ф60x60x78mm موتور DC بدون برس

NEMA 23 SQUARE HEAD BF57BLF04 4000RPM 36V 0.44NM 184W 6.8A ф57X57X107MM موتور DC بدون برس

NEMA 23 SQUARE HEAD BF57BLF03 4000RPM 36V 0.33NM 138W 5.3A ф57x57x87mm موتور DC بدون برس

NEMA 23 SQUARE HEAD BF57BLF02 4000RPM 36V 0.22NM 92W 3.6A ф57x57x67mm موتور DC بدون برس

NEMA 23 SQUARE HEAD BF57BLF01 4000RPM 36V 0.11NM 46W 2A ф57X57X47MM موتور DC بدون برس

NEMA 23 SQUARE HEAD BF57BLF005 4000RPM 36V 0.055NM 23W 1.2A ф57x57x37mm موتور DC بدون برس

NEMA 23 BF57BLS04 4000RPM 36V 0.44NM 184W 6.8A ф57x57x107mm موتور DC بدون برس

NEMA 23 BF57BLS03 4000RPM 36V 0.33NM 138W 5.3A ф57x57x87mm موتور DC بدون برس

مشخصات عمومی
قسمت	مشخصات
نوع سیم پیچ	دره
زاویه اثر سالن	زاویه الکتریکی 120 درجه
شافت تمام شد	0.025 میلی متر
بازی شعاعی	0.02mm@450g
بازی پایان	0.08mm@450g
MAX.RADIAL نیروی	28n@20mm از فلنج
حداکثر نیروی محوری	10n
کلاس عایق	کلاس ب
قدرت دی الکتریک	500VDC به مدت یک دقیقه
مقاومت عایق	100mΩ دقیقه ، 500vdc

مشخصات الکتریکی
مدل	/	BF42BLS03
مرحله	/	3
قطب	/	8
ولتاژ دارای امتیاز	VDC	24
سرعت	دور در دقیقه	4000
گشتاور	NM	0.185
فعلی جریان	بوها	4.8
قدرت دارای امتیاز	حرف	77.5
گشتاور اوج	NM	0.56
جریان اوج	بوها	15.5
پشت EMF	V/KRPM	4.3
مروارید	nm/a	0.041
بی تحرکی روتور	G.CM2	72
طول بدن	مگنی	81
وزن	کلوت	0.65
حسگر	/	عسلی
کلاس عایق	/	شرح
کلاس عایق	/	IP30
دمای ذخیره سازی	℃	-25 ～+70
دمای عملیاتی	℃	-15 ～+50
رطوبت کار	rh	85 ٪ RH یا کمتر (بدون تراکم) ≤85 ٪ RH
محیط کار	/	در فضای باز (بدون نور مستقیم خورشید) ، بدون گاز خورنده ، بدون گاز قابل اشتعال ، غبار روغن ، بدون گرد و غبار
ارتفاع	مگس	1000 متر یا کمتر

مشخصات عمومی
قسمت	مشخصات
نوع سیم پیچ	دره
زاویه اثر سالن	زاویه الکتریکی 120 درجه
شافت تمام شد	0.025 میلی متر
بازی شعاعی	0.02mm@450g
بازی پایان	0.08mm@450g
MAX.RADIAL نیروی	28n@20mm از فلنج
حداکثر نیروی محوری	10n
کلاس عایق	کلاس ب
قدرت دی الکتریک	500VDC به مدت یک دقیقه
مقاومت عایق	100mΩ دقیقه ، 500vdc

مشخصات الکتریکی
مدل	/	BF42BLS03
مرحله	/	3
قطب	/	8
ولتاژ دارای امتیاز	VDC	24
سرعت	دور در دقیقه	4000
گشتاور	NM	0.185
فعلی جریان	بوها	4.8
قدرت دارای امتیاز	حرف	77.5
گشتاور اوج	NM	0.56
جریان اوج	بوها	15.5
پشت EMF	V/KRPM	4.3
مروارید	nm/a	0.041
بی تحرکی روتور	G.CM2	72
طول بدن	مگنی	81
وزن	کلوت	0.65
حسگر	/	عسلی
کلاس عایق	/	شرح
کلاس عایق	/	IP30
دمای ذخیره سازی	℃	-25 ～+70
دمای عملیاتی	℃	-15 ～+50
رطوبت کار	rh	85 ٪ RH یا کمتر (بدون تراکم) ≤85 ٪ RH
محیط کار	/	در فضای باز (بدون نور مستقیم خورشید) ، بدون گاز خورنده ، بدون گاز قابل اشتعال ، غبار روغن ، بدون گرد و غبار
ارتفاع	مگس	1000 متر یا کمتر
