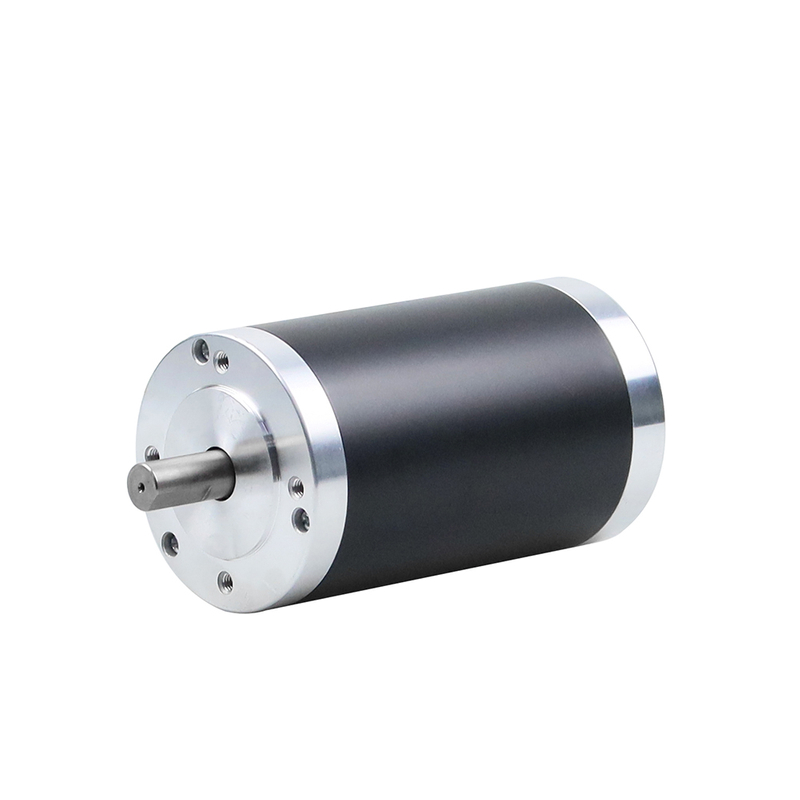

هد گرد 80 میلی متری BF80BLS04 3000 دور در دقیقه 48 ولت 1.4 نیوتن متر 440 وات 10.5 آمپری Ф80x80x138 میلی متر بدون برس موتور DC

هد گرد 80 میلی متری BF80BLS04 3000 دور در دقیقه 48 ولت 1.4 نیوتن متر 440 وات 10.5 آمپری Ф80x80x138 میلی متر بدون برس موتور DC

نوع: موتور DC بدون برس 80 میلی متری 48 ولت 440 واتی

فاز: 3
قطب: 4
گشتاور نامی: 1.4 نیوتن متر
جریان نامی: 10.5 آمپر

طول بدنه: 138 میلی متر
قطعات سفارشی: موتور، گیربکس، رمزگذار، ترمز، درایورهای مجتمع...

مدل:
BF80BLS04
سرعت امتیازی:
3000 دور در دقیقه
قطب های Bldc:
4 قطب
اندازه موتور Bldc:
80 میلی متر
ولتاژ نامی:
48 ولت
MOQ:
10 عدد


در دسترس بودن:



پرس و جو کنید

موتور dc بدون جاروبک 48 ولتی 48 ولتی BesFoc (BF80BLS04) با سرعت 3000 دور در دقیقه و اندازه 80x80x138 میلی متر. دارای 8 سیم (3 سیم برای موتور، 5 سیم برای سنسور هال)، 1.4Nm 10.5A و 440W. برای نیازهای بیشتر موتورهای bldc (مانند گیربکس، ترمز، رمزگذار یا موتورهای یکپارچه)، لطفا با ما تماس بگیرید!!!

مشخصات برق：

نوع: موتور dc بدون برس بدون سر گرد 48 ولت 80 میلی متر
نام مدل: BF80BLS04
تعداد فاز: 3
تعداد قطب ها: 4
سرعت نامی: 3000 دور در دقیقه
گشتاور نامی: 1.4 نیوتن متر
جریان امتیاز: 10.5A
توان نامی: 440 وات
حداکثر گشتاور: 4.2 نیوتن متر
حداکثر جریان: 31.5A
EMF پشتی: 13V/Krpm
گشتاور ثابت: 0.124Nm/A
اینرسی روتور: 840 گرم بر سانتی متر مربع
کلاس عایق: B
مقاومت عایق: 100MΩ حداقل @500VDC
قدرت دی الکتریک: 500 VAC برای 1 دقیقه
درایور مناسب: BLD750
قطعات اختیاری: گیربکس، رمزگذار، ترمز، درایور مجتمع...

مشخصات فیزیکی:

اندازه قاب: 80x80mm
طول بدنه: 138 میلی متر
قطر شفت: 14 میلی متر
تعداد سرنخ ها: 8
طول سرنخ ها: 300 میلی متر
سنسور: سنسور هال
وزن: 3.2 کیلوگرم

اتصال سیم ها:

سیم های Bldc Motors			سیم سنسور هال
U	V	دبلیو	+5VDC	GND	هو	Hv	Hw
زرد	سبز	آبی	قرمز	مشکی	بله	سبز	آبی

مشخصات کلی موتور 48 ولتی 80 میلی متری براشلس Dc Bldc:

مشخصات عمومی
مورد	مشخصات
نوع سیم پیچ	دلت
زاویه جلوه هال	زاویه الکتریکی 120 درجه
شفت تمام شد	0.025 میلی متر
بازی شعاعی	0.02 میلی متر @ 450 گرم
پایان بازی	0.08mm@450g
حداکثر نیروی شعاعی	115N@20mm از فلنج
حداکثر نیروی محوری	45 N
کلاس عایق	کلاس B
قدرت دی الکتریک	500VDC برای یک دقیقه
مقاومت عایق	حداقل 100MΩ، 500VDC

مشخصات الکتریکی موتور 80 میلی متری 48 ولت Dc Brushless Bldc:

مشخصات برق
مدل	/	BF80BLS04
فاز	/	3
لهستانی ها	/	4
ولتاژ نامی	وی دی سی	48
سرعت رتبه بندی شده	دور در دقیقه	3000
گشتاور نامی	نیوتن متر	1.4
جریان رتبه بندی شده	الف	10.5
قدرت امتیازی	دبلیو	440
اوج گشتاور	نیوتن متر	4.2
اوج جریان	الف	31.5
EMF پشت	V/Krpm	13
ثابت گشتاور	Nm/A	0.124
اینرسی روتور	g.cm2	840
طول بدن	میلی متر	138
وزن	کیلوگرم	3.2
سنسور	/	عزیزم خوبه
کلاس عایق	/	ب
کلاس عایق	/	IP30
دمای ذخیره سازی	℃	-25+70℃
دمای عملیاتی	℃	-15+50℃
رطوبت کاری	RH	85% RH یا کمتر (بدون تراکم) ≤85% RH
محیط کار	/	در فضای باز (بدون نور مستقیم خورشید)، بدون گاز خورنده، بدون گاز قابل اشتعال، بدون غبار روغن، بدون گرد و غبار
ارتفاع	متر	1000 متر یا کمتر
