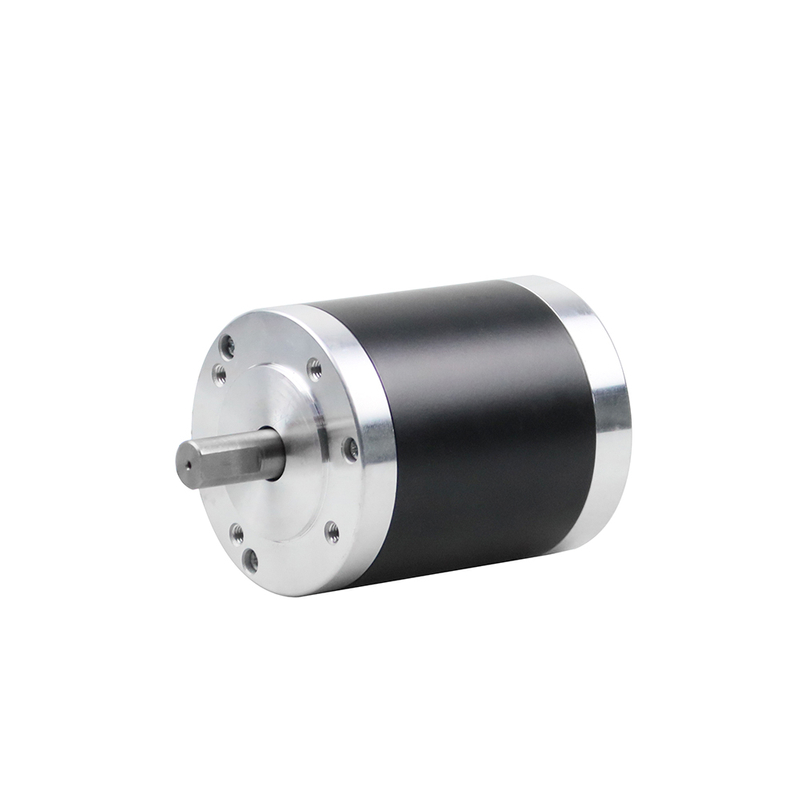

80 میلی متر سر گرد BF80BLS02 موتور 3000 دور در دقیقه 48 ولت 0.7 نیوتن متر 220 وات 5.5 آمپری Ф80x80x98 میلی متر DC بدون جاروبک

80 میلی متر سر گرد BF80BLS02 موتور 3000 دور در دقیقه 48 ولت 0.7 نیوتن متر 220 وات 5.5 آمپری Ф80x80x98 میلی متر DC بدون جاروبک

نوع: موتور DC بدون برس 80 میلی متری 48 ولت 220 واتی

فاز: 3
قطب: 4
گشتاور نامی: 0.7 نیوتن متر
جریان نامی: 5.5 آمپر

طول بدنه: 98 میلی متر
قطعات سفارشی: موتور، گیربکس، رمزگذار، ترمز، درایورهای یکپارچه...

مدل:
BF80BLS02
سرعت امتیازی:
3000 دور در دقیقه
قطب های Bldc:
4 قطب
اندازه موتور Bldc:
80 میلی متر
ولتاژ نامی:
48 ولت
MOQ:
10 عدد


در دسترس بودن:



پرس و جو کنید

موتور dc بدون برس بدون سر گرد 48 ولتی BesFoc 80mm (BF80BLS02) با سرعت 3000RPM و اندازه 80x80x98mm. دارای 8 سیم (3 سیم برای موتور، 5 سیم برای سنسور هال)، 0.7 نیوتن متر 5.5 آمپر و 220 وات. برای نیازهای بیشتر موتورهای bldc (مانند گیربکس، ترمز، رمزگذار یا موتورهای یکپارچه)، لطفا با ما تماس بگیرید!!!

مشخصات برق：

نوع: موتور dc بدون برس بدون سر گرد 48 ولت 80 میلی متر
نام مدل: BF80BLS02
تعداد فاز: 3
تعداد قطب ها: 4
سرعت نامی: 3000 دور در دقیقه
گشتاور نامی: 0.7 نیوتن متر
جریان امتیازی: 5.5A
توان نامی: 220 وات
حداکثر گشتاور: 2.1 نیوتن متر
حداکثر جریان: 16.5A
EMF پشتی: 13.3V/Krpm
گشتاور ثابت: 0.127 نیوتن متر / آمپر
اینرسی روتور: 420 گرم بر سانتی متر مربع
کلاس عایق: B
مقاومت عایق: 100MΩ حداقل @500VDC
قدرت دی الکتریک: 500 VAC برای 1 دقیقه
درایور مناسب: BLD300
قطعات اختیاری: گیربکس، رمزگذار، ترمز، درایور مجتمع...

مشخصات فیزیکی:

اندازه قاب: 80x80mm
طول بدنه: 98 میلی متر
قطر شفت: 14 میلی متر
تعداد سرنخ ها: 8
طول سرنخ ها: 300 میلی متر
سنسور: سنسور هال
وزن: 2 کیلوگرم

اتصال سیم ها:

سیم های Bldc Motors			سیم سنسور هال
U	V	دبلیو	+5VDC	GND	هو	Hv	Hw
زرد	سبز	آبی=60f1dce8720de1ea=چاپگرها	قرمز	مشکی	بله	سبز	آبی=60f1dce8720de1ea=چاپگرها

مشخصات کلی موتور 48 ولتی 80 میلی متری براشلس Dc Bldc:

مشخصات عمومی
مورد	مشخصات
نوع سیم پیچ	دلت
زاویه جلوه هال	زاویه الکتریکی 120 درجه
شفت تمام شد	0.025 میلی متر
بازی شعاعی	0.02 میلی متر @ 450 گرم
پایان بازی	0.08mm@450g
حداکثر نیروی شعاعی	115N@20mm از فلنج
حداکثر نیروی محوری	45 N
کلاس عایق	کلاس B
قدرت دی الکتریک	500VDC برای یک دقیقه
مقاومت عایق	حداقل 100MΩ، 500VDC

مشخصات الکتریکی موتور 80 میلی متری 48 ولت Dc Brushless Bldc:

مشخصات برق
مدل	/	BF80BLS02
فاز	/	3
لهستانی ها	/	4
ولتاژ نامی	وی دی سی	48
سرعت رتبه بندی شده	دور در دقیقه	3000
گشتاور نامی	نیوتن متر	0.7
جریان رتبه بندی شده	الف	5.5
قدرت امتیازی	دبلیو	220
اوج گشتاور	نیوتن متر	2.1
اوج جریان	الف	16.5
EMF پشت	V/Krpm	13.3
ثابت گشتاور	Nm/A	0.127
اینرسی روتور	g.cm2	420
طول بدن	میلی متر	98
وزن	کیلوگرم	2
سنسور	/	عزیزم خوبه
کلاس عایق	/	ب
کلاس عایق	/	IP30
دمای ذخیره سازی	℃	-25+70℃
دمای عملیاتی	℃	-15+50℃
رطوبت کاری	RH	85% RH یا کمتر (بدون تراکم) ≤85% RH
محیط کار	/	در فضای باز (بدون نور مستقیم خورشید)، بدون گاز خورنده، بدون گاز قابل اشتعال، بدون غبار روغن، بدون گرد و غبار
ارتفاع	متر	1000 متر یا کمتر
