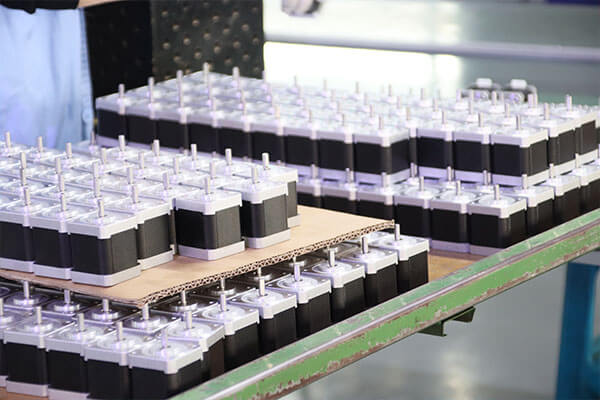

Krokové motory pro systémy AGV / AMR

V moderních chytrých továrnách a logistických sítích se automatizovaná řízená vozidla (AGV) a autonomní mobilní roboty (AMR) staly nezbytnými nástroji pro zlepšení propustnosti, snížení mzdových nákladů a zaručení přesnosti přepravy materiálu. Jádrem těchto robotických platforem je architektura řízení pohybu, kde krokové motory poskytují spolehlivé, vysoce přesné polohování, hladký provoz a nákladově efektivní výkon.

Tento komplexní průvodce zkoumá proč  Krokové motory jsou ideální pro aplikace AGV a AMR , mají své klíčové výhody, kritéria výběru, nezbytnosti integrace a budoucí potenciál inteligentních pohybových systémů v průmyslové automatizaci.

Proč se krokové motory používají v aplikacích AGV / AMR

Krokové motory hrají klíčovou roli v automatizovaných řízených vozidlech (AGV) a autonomních mobilních robotech (AMR) díky své výjimečné přesnosti polohování, spolehlivosti a nákladově efektivnímu řízení pohybu. Tyto roboty spoléhají na konzistentní a přesný pohyb pro navigaci, manipulaci s nákladem a dokování  krokové motory poskytují přesný výkonový profil potřebný pro tyto mise.

1. Přesné polohování bez složitosti

Platformy AGV a AMR vyžadují přesné polohování při nízkých rychlostech, zejména při úkolech, jako je dokování, vyzvednutí palet a vyrovnání polic. Krokové motory pracují s použitím diskrétních krokových přírůstků, což jim umožňuje poskytovat přesný, opakovatelný pohyb bez nutnosti složitých kodérů nebo systémů zpětné vazby.

Dokonce i v systémech s otevřenou smyčkou mohou udržovat vynikající přesnost polohy pro typické skladové a tovární úkoly.

2. Silný točivý moment při nízkých otáčkách

Na rozdíl od jiných typů motorů, které potřebují převod nebo zpětnovazební řízení k udržení točivého momentu při nízkých otáčkách,  krokové motory přirozeně poskytují vysoký točivý moment při nízkých otáčkách , takže jsou ideální pro:

• Plynulé, kontrolované zrychlení

• Přesné manévrování v úzkých pruzích

• Pohyb těžkého nákladu na rovných podlahách

To zajišťuje stabilní trakci a konzistentní pohybový výkon , které jsou v logistických aplikacích zásadní.

3. Energeticky účinný provoz pro roboty napájené bateriemi

Systémy AGV a AMR závisí na efektivní spotřebě energie, aby maximalizovaly provozní hodiny. Moderní krokové ovladače mají:

• Aktuální ladění a řízení aktivního výkonu

• Pohotovostní režim a režim spánku

• Hladké mikrokrokování pro snížení elektrického šumu a tepla

Tato kombinace pomáhá prodloužit životnost baterie a zajišťuje delší pracovní cykly mezi nabíjením.

4. Zjednodušené ovládání a integrace

Krokové motory lze snadno integrovat s průmyslovými řídicími jednotkami, systémy ROS a integrovanými procesory pohybu robotů. Jejich architektura pohonu nabízí:

• Snadné provedení příkazu polohy

• Minimální požadavky na ladění

• Kompatibilita s běžnými protokoly pohybu

To zkracuje dobu projektování, složitost zapojení a celkové náklady na systém.

5. Spolehlivost a nenáročná údržba

Mobilní roboty neustále pracují v průmyslových prostředích, kde je zásadní odolnost. Krokové motory jsou:

• Mechanicky jednoduché

• Odolné vůči vibracím a nárazům

• Schopný dlouhodobého provozu bez pravidelných úprav

To se promítá do vyšší doby provozuschopnosti robotů a nižších nákladů na údržbu , což jsou klíčové výhody pro vozové parky, které manipulují s materiálem 24 hodin denně, 7 dní v týdnu.

6. Ideální pro víceosý pomocný pohyb

Kromě pohonu AGV a AMR často zahrnují mechanismy jako:

• Zvedáky a zvedací vidle

• Dopravníkové moduly

• Uchopovače nebo vyrovnávací pohony

• Skenování a snímání aktivovaných držáků

Krokové motory vynikají v těchto sekundárních pohybových systémech a poskytují vysoké rozlišení ovládání v kompaktním provedení.

Sečteno a podtrženo

Krokové motory jsou široce používány v platformách AGV a AMR, protože poskytují dokonalou kombinaci přesnosti, točivého momentu, spolehlivosti, nákladové účinnosti a energetického výkonu . Vzhledem k tomu, že se robotika neustále vyvíjí, zůstává technologie krokování – zejména s uzavřenou zpětnou vazbou a integrovaným řízením – klíčovým řešením pohybu pro mobilní automatizaci.

Výhody krokových motorů pro AGV a AMR Robotics

1. Výjimečná přesnost pohybu

Krokové motory se pohybují v diskrétních krocích a nabízejí přesný přírůstkový pohyb ideální pro:

• Navigace a sledování cesty

• Přesné dokování u nabíjecích a nabíjecích stanic

• Umístění výtahu a dopravníku

Při spárování se zpětnou vazbou s uzavřenou smyčkou dosahují přesnosti podobné servopohonu při zachování hladkého provozu.

2. Vysoký točivý moment při nízkých otáčkách

AGV a AMR často pracují v prostředí s nízkou rychlostí, kde je točivý moment zásadní pro trakci a pohyb užitečného zatížení. Krokové motory ze své podstaty poskytují silný točivý moment při nízkých otáčkách a podporují:

• Možnost transportu vysoké hmotnosti

• Přesný pohyb i v přeplněných továrních uspořádáních

• Řízené zrychlení pro zajištění stability užitečného zatížení

3. Energetická účinnost a kompatibilita baterií

Životnost baterie je pro mobilní robotiku klíčová. Krokové motory , zejména hybridní krokové konstrukce , nabízejí silné charakteristiky účinnosti, včetně:

• Optimalizované profily spotřeby energie

• Pokročilé ovladače s aktuálním ovládáním a funkcemi automatického spánku

• Snížená tvorba tepla pro úsporu energie

4. Robustnost a spolehlivost

Průmyslové automatizační systémy musí fungovat nepřetržitě. Nabídka krokových motorů:

• Minimální nároky na údržbu

• Dlouhá životnost při náročném používání

• Odolnost proti průmyslovým vibracím a nárazům

5. Zjednodušená systémová integrace

Krokové motory podporují jednoduchou logiku řízení a snižují složitost architektury systému:

• Jednoduchá elektronika pohonu

• Široká kompatibilita s průmyslovými ovladači

• Rychlá integrace s robotickými operačními systémy (ROS)

Typy krokových motorů používaných v platformách AGV / AMR

Hybridní krokový motors

Nejběžnější v mobilní robotice kvůli:

• Vysoká hustota točivého momentu

• Plynulý pohyb

• Vynikající přesnost kroku

Integrovaný krokový motors

Moderní kompaktní řešení s:

• Vestavěný ovladač a kodér

• Snížená složitost zapojení

• Nižší elektromagnetické rušení

• Rychlejší implementace a menší půdorys

Ideální pro AGV/AMR řízení, zdvih dopravníku a pomocné systémy.

Krokový motor s uzavřenou smyčkous

Pro aplikace vyžadující přesnost zpětné vazby jako servo:

• Korekce polohy podporovaná kodérem

• Automatická prevence zablokování

• Vyšší účinnost při různém zatížení

Tyto systémy kombinují jednoduchost krokování se servo inteligencí.

Výběr správného krokového motoru pro aplikace AGV / AMR

Při výběru krokových motorů zvažte tato technická kritéria:

Výběr správného krokového motoru je nezbytný pro zajištění spolehlivého, účinného a dlouhodobého systému AGV nebo AMR. Správný motor musí poskytovat stabilní pohyb, dostatečný krouticí moment pro manipulaci s nákladem a plynulé polohování pro přesnou navigaci a úkoly při dokování. Pokud je systém správně navržen, poskytuje tichý provoz, prodlouženou životnost baterie a dlouhodobou životnost.

Níže jsou uvedeny klíčové faktory a technické úvahy pro výběr optimální krokový motor pro mobilní robotické platformy.

1. Požadavky na krouticí moment a zatížení

AGV a AMR se musí pohybovat hladce a bezpečně při přepravě různého užitečného zatížení. Výběr točivého momentu motoru by měl vzít v úvahu:

• Základní hmotnost vozidla plus maximální užitečné zatížení

• Tření podlahy a valivý odpor kol

• Požadavky na sklon, pokud jsou použitelné

• Start-stop zátěžové rázy a akcelerační síly

Poddimenzovaný točivý moment má za následek přehřívání motoru, ztrátu kroku nebo vibrace během zrychlování. Mnoho systémů těží z  hybridní krokový motors, které poskytují vysoký přídržný moment a kontrolovaný pohyb při nízkých rychlostech.

2. Napětí a energetická účinnost

Roboti na baterie vyžadují motory optimalizované pro spotřebu energie, aby se maximalizovala doba chodu. Typické napěťové platformy AGV/AMR jsou 12V, 24V nebo 48V . Mezi klíčová kritéria výkonu patří:

• Aktuální požadavky při špičkovém točivém momentu

• Přídržný moment vs. odběr výkonu při volnoběhu

• Účinnost řízení mikrokrokování

• Funkce pohotovostního režimu a spánku v ovladačích

A správně sladěno krokový motor a inteligentní ovladač pomáhají snížit plýtvání teplem a zlepšit energetickou účinnost v celém vozovém parku.

3. Řízení s uzavřenou smyčkou vs

Zatímco tradiční krokové motory pracují s otevřenou smyčkou, mnoho výrobců AGV/AMR dává přednost krokovým motorům s uzavřenou smyčkou pro zvýšenou spolehlivost a výkon podobný servomotorům.

Funkce	Stepper s otevřenou smyčkou	Stepper s uzavřenou smyčkou
Přesnost	Vysoký	Vyšší se zpětnou vazbou
Účinnost	Norma	Vylepšeno, upravuje proud
Detekce zastavení	Žádný	Ano, zabrání ztraceným krokům
Tepelné hospodářství	Konstantní proud	Dynamické nastavení proudu
Nejlepší použití	Lehká až střední zátěž	Proměnná zatížení, pohyb kritický pro bezpečnost

Systémy s uzavřenou smyčkou poskytují korekci v reálném čase, což umožňuje přesnou navigaci, bezpečnější provoz a úsporu baterie.

4. Velikost motoru a typ rámu

Běžné velikosti rámů NEMA pro platformy AGV/AMR zahrnují:

• NEMA 17 : Malé dopravníky, senzorové akční členy, lehké roboty

• NEMA 23 : Většina AGV a AMR střední třídy pro trakci a zdvih

• NEMA 34 : Vysoce výkonní roboti a transportéry pro velké užitečné zatížení

Výběr velikosti by měl vyvážit točivý moment, půdorys a tepelné řízení. Větší rámy zvyšují výkon, ale také zvyšují hmotnost a ovlivňují účinnost baterie.

5. Požadavky na životní prostředí a trvanlivost

Mobilní roboti se setkávají s nepřetržitým pohybem, vibracemi a průmyslovým prostředím. Mezi ideální vlastnosti krokového motoru patří:

• Vysoká odolnost vůči vibracím a nárazům

• Odolná ložiska a konstrukce hřídele

• Volitelné těsnění s krytím IP pro prašná nebo vlhká místa

• Nízká hlučnost díky kvalitním ovladačům a mikrokrokování

Pro drsná výrobní nebo skladová prostředí prodlužují motory se zesíleným pouzdrem a utěsněnými konektory životnost.

6. Kompatibilita ovladače a řídicího systému

Výkon motoru je jen tak silný, jak silný je jeho řídicí elektronika. Hledejte funkce jako:

• Pokročilé rozlišení mikrokrokování pro plynulý pohyb

• Dynamické nastavení proudu

• Podpora CANopen, EtherCAT nebo průmyslového Ethernetu

• Kompatibilita ROS pro autonomní navigační rámce

Krokové měniče s automatickým laděním , prevence zablokování a řízení točivého momentu v reálném čase zvyšují stabilitu systému.

7. Integrovaná řešení motorů

Integrované krokové motory kombinují motor, kodér a ovladač v kompaktní sestavě, což zjednodušuje kabeláž a snižuje šum EMI. Mezi výhody patří:

• Prostorově úsporný design

• Rychlejší montáž a údržba

• Vestavěná diagnostika a sledování zdraví

• Stabilní a tichý výkon

Tyto jednotky jsou stále více preferovány v systémech AMR nové generace zaměřených na modulární konstrukci a provozuschopnost.

Závěr

Výběr správného krokový motor pro aplikace AGV a AMR vyžaduje vyvážení točivého momentu, účinnosti, způsobu ovládání a odolnosti s provozními požadavky mobilních platforem. Hybridní a kroková řešení s uzavřenou smyčkou, spárovaná s inteligentními pohony a integrovanou řídicí technologií, poskytují spolehlivost, přesnost a výkon baterie potřebné pro nepřetržitý průmyslový provoz.

Promyšlená strategie výběru motoru vede k robotům, které se pohybují hladce, pracují déle na jedno nabití a zůstávají spolehlivé v různých prostředích a zatíženích.

Aplikace krokových motorů v systémech AGV / AMR

Hnací kola a navigační moduly

Přesný pohyb pro:

• Plynulé otáčení a směrové ovládání

• Přesné sledování cest v úzkých uličkách

Zvedání a manipulace s materiálem

Výkon krokových motorů:

• Paletové zvedací věže

• Dopravní pásy a válečky

• Mechanismy naklánění a otáčení

Dokování a nabíjení

Nezbytné pro kontrolované zarovnání během:

• Automatické dobíjení

• Vyzvednutí a dodání materiálu

Pomocné systémy

Včetně:

• Robotické paže

• Snímací aktuátory čárových kódů / RFID

• Umístění a nastavení snímače

Krokové vs servomotory v designu AGV / AMR

Funkce	krokového motoru	servomotoru
Náklady	Spodní	Vyšší
Přesnost	Vysoký	Velmi vysoká
Kroutící moment při nízkých otáčkách	Vynikající	Dobrý
Údržba	Minimální	Mírný
Složitost ovládání	Jednoduchý	Složitější
Nejlepší případ použití	Stabilní zatížení a precizní regulace nízkých otáček	Vysokorychlostní dynamické změny zatížení

V mnoha případech použití AGV/AMR poskytují krokové motory optimální výkon za nižší cenu , zejména u moderních systémů s uzavřenou smyčkou.

Budoucí trendy krokových AGV / AMR systémů

Automatizace se rychle zrychluje a s ní se vyvíjí technologie pohybu AGV/AMR. Krokové motory , kdysi považované za jednoduchá zařízení s otevřenou smyčkou, nyní vstupují do éry inteligentních, propojených a vysoce optimalizovaných robotických systémů . Nová generace platforem AGV a AMR vyžaduje efektivitu, přesnost, diagnostické schopnosti a dlouhodobou spolehlivost a kroková technologie se vyvíjí, aby tato očekávání splnila.

1. Integrované inteligentní krokové motory

Posun směrem k pohybovým modulům vše v jednom přetváří design robota. Místo samostatných ovladačů, ovladačů a kodérů nabízejí moderní integrované steppery:

• Mikrokontroléry v motoru a DSP

• Vestavěné pohybové algoritmy a bezpečnostní logika

• Komunikační rozhraní Fieldbus

• Automatické ladění a automatická konfigurace

Tato architektura přináší jednodušší kabeláž, snížený šum EMI a rychlejší montáž , což vše je klíčové pro modulární robotické systémy a škálovatelné nasazení vozového parku.

2. Pokročilá zpětná vazba s uzavřenou smyčkou a prediktivní ovládání

Průmysl rychle překračuje tradiční krokové řízení. Nové platformy s uzavřenou smyčkou poskytují:

• Vysoce přesná zpětná vazba kodéru

• Adaptivní řízení točivého momentu

• Detekce a korekce zablokování v reálném čase

• Algoritmy tlumení vibrací a rezonance

Ještě důležitější je, že nově vznikající návrhy integrují prediktivní pohybovou inteligenci , což systémům umožňuje předvídat změny zátěže a optimalizovat spotřebu energie za chodu. Výsledkem je výkon třídy servomotorů s nákladové stability a točivého momentu při nízkých otáčkách výhodami krokový motor s.

3. Vysoce účinné řízení energie a teploty

Životnost baterie a nepřetržitý provoz jsou zásadní pro výkon mobilních robotů. Budoucí kroková řešení se zaměřují na:

• Režimy s ultranízkým klidovým proudem

• Dynamické škálování proudu na základě zatížení

• Vysoce účinná technologie měniče MOSFET

• Vylepšené navíjení a magnetické materiály pro nižší teplo

Tento vývoj prodlužuje provozní dobu, snižuje požadavky na chlazení a snižuje celkové náklady na energii na robota.

4. Modulární mechatronické platformy

Robotičtí výrobci OEM přijímají modulární struktury pro zjednodušení výroby a údržby. Krokové systémy se vyvíjejí do modulů plug-and-play pohybu , které obsahují:

• Motor

• Převodovka

• Elektronika pohonu

• Zpětná vazba kodéru

• Senzory pro sledování stavu

Tento přístup umožňuje rychlou výměnu v terénu, rychlé škálování a efektivní upgrady , což je ideální pro velkoobjemové robotické flotily.

5. Diagnostika motoru a datová konektivita

Průmyslová automatizace se stává řízenou daty. Vylepšené stepperové platformy nyní podporují:

• Snímání proudu a teploty na motoru

• Monitorování stavu motoru a zatížení

• Prediktivní analýza selhání

• Diagnostika založená na CAN, EtherCAT, Profinet a Ethernetu

Tyto chytré motory předávají nepřetržitá provozní data do softwaru pro správu vozového parku, což umožňuje vzdálené sledování stavu, prediktivní údržbu a zkrácení prostojů.

6. Technologie redukce hluku a vibrací

Vzhledem k tomu, že se AMR stále více přesouvají do lidských pracovních prostor, je důležitá plynulost pohybu. Očekávejte inovace v:

• Mikrokrokovací algoritmy s vyšším interpolačním rozlišením

• Vylepšení magnetického designu pro minimalizaci ozubení

• Integrované tlumení a antirezonanční kontrola

Tyto upgrady znamenají tišší, plynulejší a stabilnější pohyb , a to i při úkolech s pomalým nebo přesným pohybem.

7. Ekologicky optimalizovaná robotická technologie

Trendy udržitelnosti nutí výrobce komponent k přehodnocení účinnosti a materiálů. Vývoj krokových motorů zahrnuje:

• Recyklovatelné součásti motoru

• Snížený obsah kovů díky optimalizaci designu

• Cívky s vyšší účinností mědi

• Nízkoztrátová výkonová elektronika

Tato ekologicky uvědomělá vylepšení pomáhají výrobcům AGV a AMR budovat ekologičtější logistické ekosystémy.

8. Hybridní krokové-Servo Fusion pohony

Rostoucí segment trhu robotiky přijímá hybridní stepper-servo řešení . Tyto kombinují:

• Výhodou krokového kroutícího momentu při nízkých otáčkách

• Plynulost serva a dynamické ovládání

• Zpětná vazba s uzavřenou smyčkou

• Minimální ladění a jednodušší uvedení do provozu

Tato fúze poskytuje přesný, citlivý a účinný pohyb , zejména u robotů pracujících za různých podmínek užitečného zatížení.

Technologie stepperů se rychle vyvíjí, aby podpořila růst mobilní robotiky. Jak se AGV a AMR stávají chytřejšími, propojenějšími a energeticky účinnějšími, Krokové motory budou i nadále hrát ústřední roli v řízení pohybu díky vyváženosti přesnosti, hospodárnosti, výkonu točivého momentu a spolehlivosti. S integrovanou inteligencí, prediktivním řízením, zvýšeným energetickým výkonem a diagnostickými schopnostmi budou zítřejší krokové roboty rychlejší na nasazení, jednodušší na údržbu a efektivnější provoz.

Závěr

Krokové motory jsou klíčovou technologií pro moderní systémy AGV a AMR, které nabízejí bezkonkurenční rovnováhu mezi přesností, nákladovou efektivitou a spolehlivostí. Díky vysokému výkonu točivého momentu, zjednodušené integraci, nízkým nárokům na údržbu a inteligentním možnostem řízení umožňují průmyslovým robotům efektivně pracovat v logistických a výrobních prostředích s vysokou poptávkou.

Organizace, které přijmou pokročilou technologii krokových motorů , zejména integrovaná a uzavřená řešení, dosahují vynikajícího výkonu vozového parku, zkrácení prostojů a škálovatelného úspěchu automatizace.
