Per què els motors pas a pas lineals perden precisió i com podeu solucionar-ho?

La precisió del motor pas a pas lineal depèn de la precisió mecànica, la configuració adequada del controlador, el control de càrrega i l'estabilitat ambiental. Besfoc millora el rendiment mitjançant un disseny optimitzat, estructures anti-retorn, i Advancedfoc millora el rendiment mitjançant un disseny optimitzat, estructures anti-retorn i solucions de control avançades, assegurant un posicionament fiable i repetible.

En aquest article, explorem les causes fonamentals de la pèrdua de precisió motors pas a pas lineals i presenten solucions d'enginyeria provades per restaurar i millorar el rendiment en aplicacions exigents.

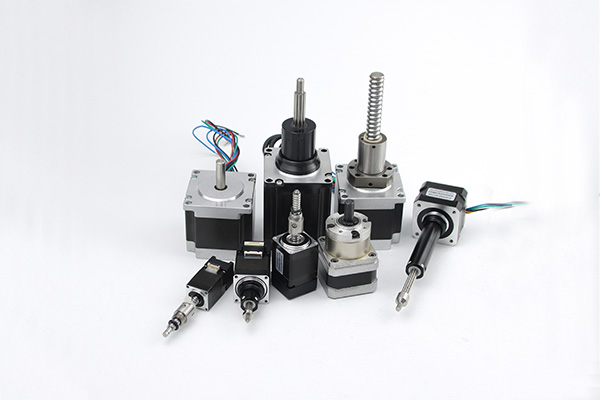

Productes de motors pas a pas lineals Besfoc

Comprensió de la precisió en motors pas a pas lineals

La precisió dels motors pas a pas lineals defineix amb quina precisió el motor pot traduir les ordres d'impuls elèctric en un desplaçament lineal exacte . En els sistemes de moviment d'alt rendiment, la precisió no és un únic paràmetre sinó una combinació de precisió de posicionament, repetibilitat i resolució , tot això influeix directament en la fiabilitat del sistema i la qualitat de sortida.

Precisió de posicionament vs. repetibilitat

És essencial distingir entre dues mètriques estretament relacionades però fonamentalment diferents:

• La precisió de posicionament es refereix a com s'acosta el motor a la posició desitjada després d'un moviment ordenat.

• La repetibilitat descriu la capacitat del motor per tornar a la mateixa posició de manera consistent durant diversos cicles.

Un sistema pot mostrar una repetibilitat excel·lent tot i que encara té poca precisió absoluta a causa d' errors sistemàtics com ara la variació del pas del cargol o l'expansió tèrmica. En aplicacions industrials, la repetibilitat és sovint més crítica, però els sistemes de gamma alta exigeixen totes dues coses.

Resolució i mida del pas

La resolució d'un motor pas a pas lineal es determina pel seu angle de pas i el pas del cargol , definint el moviment incremental més petit que pot aconseguir el motor.

• Les mides de pas més petites proporcionen un control més fi i un moviment més suau

• Microstepping divideix encara més cada pas complet en increments més petits

• Tanmateix, el microstepping millora la suavitat més que la precisió absoluta

És important tenir en compte que, tot i que una resolució més alta millora la qualitat del moviment, no garanteix automàticament una precisió de posicionament millorada a causa de factors com la no linealitat del parell i la variació de la càrrega..

Influència de la transmissió mecànica

Els motors pas a pas lineals es basen en components mecànics com ara cargols, femelles i guies per convertir el moviment rotatiu en desplaçament lineal. Aquests components introdueixen variables que afecten directament la precisió:

• La tolerància del pas del cargol de plom determina la precisió del viatge lineal

• La reacció introdueix un retard posicional durant els canvis de direcció

• La fricció i el desgast impacten la consistència del moviment al llarg del temps

Les aplicacions d'alta precisió solen utilitzar cargols de bola de terra o mecanismes anti-retorn per minimitzar aquests efectes.

Consideracions de càrrega i força

La càrrega aplicada juga un paper crític en la determinació de la precisió del motor. Quan es treballa amb càrregues variables:

• Una càrrega excessiva pot provocar passos perduts

• La distribució desigual de la càrrega provoca una deflexió mecànica

• Les càrregues dinàmiques introdueixen vibracions i inestabilitat

El disseny adequat del sistema garanteix que el motor funcioni dins del seu rang de parell òptim , mantenint un moviment estable i previsible.

Efectes tèrmics sobre la precisió

Els canvis de temperatura poden influir significativament en el rendiment del motor pas a pas lineal:

• Els materials s'expandeixen o es contrauen, alterant la distància efectiva de viatge

• La calor generada durant el funcionament afecta les característiques magnètiques i elèctriques

• Les operacions de llarga durada poden provocar una deriva posicional gradual

Per mantenir la precisió, els sistemes sovint incorporen tècniques de compensació tèrmica o operen en entorns controlats.

Control elèctric i integritat del senyal

La precisió d'un motor pas a pas lineal també depèn de la qualitat dels seus senyals de control:

• El subministrament de corrent inconsistent condueix a una execució desigual del pas

• La mala integritat del senyal pot provocar passos en fals o fluctuacions

• La qualitat del controlador afecta directament el rendiment del microstepping

Els controladors avançats amb regulació actual i optimització de la forma d'ona milloren significativament l'estabilitat i la precisió del moviment.

Integració i alineació de sistemes

La precisió no la determina només el motor, sinó tot el sistema de moviment:

• La desalineació entre components provoca un desgast desigual

• La rigidesa estructural afecta l'estabilitat posicional

• Les vibracions externes poden degradar el rendiment de precisió

La integració acurada, inclòs el muntatge rígid i l'alineació precisa , garanteix que el motor funcioni dins dels límits de precisió dissenyats.

Resum

Comprensió de la precisió en Els motors pas a pas lineals requereixen una visió completa dels factors mecànics, elèctrics i ambientals . La veritable precisió s'aconsegueix no només mitjançant components d'alta qualitat, sinó també mitjançant l'optimització a nivell del sistema , on cada element, des de la configuració del controlador fins a l'alineació mecànica, funciona en harmonia per oferir un moviment lineal consistent, repetible i precís..

Sistema de motor pas a pas lineal Besfoc Servei personalitzat

Eix Besfoc Servei personalitzat

Causes primàries de la pèrdua de precisió en motors pas a pas lineals

1. Desgast mecànic i joc

Amb el pas del temps, els components mecànics, com ara els cargols, les femelles i els coixinets, experimenten un desgast. Això introdueix una reacció , que és el joc no desitjat entre les parts d'aparellament.

• Provoca un retard de posició durant els canvis de direcció

• Redueix la repetibilitat i la consistència

• Comú en aplicacions d'alt cicle de treball

Solució:

Us recomanem que utilitzeu femelles anti-joc, cargols amolats de precisió i conjunts precarregats . Els programes d'inspecció i substitució regulars redueixen significativament la degradació mecànica.

2. Passos perduts per sobrecàrrega

Els motors pas a pas lineals funcionen en sistemes de bucle obert , és a dir, no detecten inherentment errors de posició. Quan la càrrega supera la capacitat de parell del motor:

• El motor no pot completar els passos comandats

• Els errors de posició s'acumulen silenciosament

• El rendiment del sistema esdevé poc fiable

Solució:

La mida adequada del motor és fonamental. Assegurem:

• Marges de parell d'almenys 30-50%

• Ús de sistemes pas a pas de llaç tancat amb codificadors de retroalimentació

• Implementació de perfils d'acceleració/desacceleració per evitar pics de càrrega sobtats

3. Configuració incorrecta del controlador

La configuració incorrecta del controlador és un problema comú, però sovint es passa per alt. Una configuració incorrecta pot donar lloc a:

• Subministrament de corrent inconsistent

• Pobre rendiment de microstepping

• Augment de la vibració i la ressonància

Solució:

Optimitzem els paràmetres del controlador que inclouen:

• Limitació de corrent

• Resolució microstepping

• Modes de decadència

Els controladors digitals avançats amb capacitats d'ajust automàtic poden millorar significativament la suavitat del moviment i la precisió de posició.

4. Expansió tèrmica i acumulació de calor

Les variacions de temperatura provoquen l'expansió tèrmica dels components del motor , especialment el cargol i la carcassa.

• Altera la distància efectiva de recorregut per pas

• Provoca deriva dimensional

• Afecta la precisió en operacions de llarga durada

Solució:

Mitiguem els efectes tèrmics mitjançant:

• Ambients amb temperatura controlada

• Ús de materials de baixa expansió tèrmica

• Integració de sistemes de refrigeració o dissipadors de calor

• Compensació en temps real mitjançant sistemes de retroalimentació

5. Soroll elèctric i interferència del senyal

En entorns industrials, la interferència electromagnètica (EMI) pot interrompre els senyals de control:

• Condueix a una mala interpretació del pas

• Provoca moviment erràtic o passos saltats

• Afecta la comunicació entre el controlador i el controlador

Solució:

Implementem:

• Cables apantallats i connexió a terra adequada

• Separació del cablejat d'alimentació i senyal

• Ús de filtres de soroll i nuclis de ferrita

• Controladors de grau industrial amb una integritat de senyal robusta

6. Problemes de ressonància i vibració

Els motors pas a pas són propensos a la ressonància a determinades velocitats , cosa que pot provocar:

• Pèrdua de sincronització

• Augment de soroll i vibració

• Precisió de posicionament reduïda

Solució:

Abordem la ressonància a través de:

• Tècniques de microstepping

• Amortidors mecànics

• Perfils de moviment optimitzats

• Canviar a sistemes híbrids o basats en servo quan sigui necessari

7. Errors de desalineació i instal·lació

La instal·lació incorrecta pot introduir:

• Desalineació axial o radial

• Distribució desigual de la càrrega

• Augment de la fricció i desgast

Solució:

Assegurem:

• Alineació de precisió durant la instal·lació

• Ús d' acoblaments flexibles

• Estructures de muntatge rígides

• Eines d'alineació làser per a sistemes d'alta precisió

8. Lubricació inadequada

La fricció és un factor important en la pèrdua de precisió. Sense una lubricació adequada:

• Els components es desgasten més ràpidament

• El moviment es torna inconsistent

• L'eficiència energètica disminueix

Solució:

Establim programes de lubricació rutinàries utilitzant lubricants específics per a l'aplicació:

• Lubricants secs per a ambients de sales blanques

• Olis d'alta viscositat per a càrregues pesades

• Sistemes de lubricació automatitzats per a funcionament continu

Solucions avançades per restaurar i millorar la precisió

Aconseguir i mantenir una alta precisió en Els sistemes de motor pas a pas lineals requereixen més que una configuració bàsica: requereix estratègies d'enginyeria avançades, control intel·ligent i optimització de precisió a tot el sistema de moviment . Les solucions següents estan dissenyades per eliminar les fonts d'error, millorar l'estabilitat i garantir un rendiment de posicionament a llarg termini en aplicacions exigents.

Sistemes pas a pas de bucle tancat per a la correcció en temps real

Una de les actualitzacions més efectives és la transició del control de llaç obert al control de llaç tancat mitjançant la integració de codificadors:

• Proporciona informació sobre la posició en temps real

• Corregeix automàticament els passos i les desviacions perduts

• Millora el rendiment sota càrregues variables i altes velocitats

Els sistemes de pas a pas de bucle tancat combinen la rendibilitat dels passos a pas amb la precisió i la fiabilitat dels sistemes servo , el que els fa ideals per a aplicacions crítiques de precisió.

Components mecànics d'alta precisió

La precisió està fonamentalment lligada a la qualitat mecànica. L'actualització dels components bàsics redueix significativament els errors inherents:

• Cargols de bola de terra per a un mínim error de pas i un moviment suau

• Femelles anti-joc per eliminar el joc posicional

• Guies lineals precarregades per a una major rigidesa i alineació

• Acoblaments de baixa tolerància per reduir l'error de transmissió

Aquestes millores asseguren un desplaçament lineal consistent i una deriva mecànica reduïda al llarg del temps.

Microstepping avançat i optimització de controladors

Els controladors moderns ofereixen capacitats de control sofisticades que afecten directament la precisió:

• Microstepping d'alta resolució per a perfils de moviment més suaus

• optimitzades Formes d'ona de corrent per reduir la ondulació del parell

• ajustables Modes de decadència per a un control estable del corrent

• Algoritmes intel·ligents anti-ressonància

L'ajust adequat del controlador minimitza la vibració, el soroll i les irregularitats del pas , donant lloc a un posicionament més precís.

Perfil de moviment dinàmic

Els canvis bruscos de moviment són una font important d'inexactitud. La implementació de perfils de moviment avançats millora el comportament del sistema:

• L'acceleració/desacceleració de la corba S redueix el xoc mecànic

• La rampa controlada evita la pèrdua de pas sota càrrega

• El control de velocitat adaptatiu manté l'estabilitat en els intervals de funcionament

Aquestes tècniques asseguren que el moviment es mantingui suau, previsible i repetible , fins i tot en aplicacions d'alta velocitat.

Gestió i compensació tèrmica

Els errors induïts per la temperatura es poden mitigar tant mitjançant estratègies de disseny com de control:

• Ús de materials de baixa expansió tèrmica

• Integració de dissipadors de calor i sistemes de refrigeració actiu

• en temps real Algoritmes de compensació tèrmica en controladors

• Monitorització de la temperatura del motor i del conductor per a ajustos predictius

El control tèrmic efectiu preserva l'estabilitat dimensional i la precisió de posició durant el funcionament continu.

Supressió de vibracions i ressonàncies

La ressonància és un factor crític que soscava la precisió del motor pas a pas. Les solucions avançades inclouen:

• Amortiment electrònic mitjançant controladors anti-ressonància

• Amortidors o aïlladors mecànics

• Funciona fora dels rangs de freqüències de ressonància coneguts

• Augment de la rigidesa del sistema per reduir l'amplificació de la vibració

Mitjançant l'estabilització del moviment, aquestes mesures asseguren una execució constant del pas i una precisió millorada.

Alineació de precisió i optimització estructural

L'alineació mecànica juga un paper decisiu per mantenir la precisió:

• Ús d' eines d'alineació làser durant la instal·lació

• Implementació de marcs de muntatge rígids

• Aplicació d' acoblaments flexibles per absorbir desalineaments menors

• Minimització de muntatges excessivament restringits

Un sistema ben alineat redueix la fricció, el desgast i la desviació de posició , permetent un rendiment òptim del motor.

Immunitat al soroll i integritat del senyal

El soroll elèctric pot degradar la precisió del control, especialment en entorns industrials. Les millores inclouen:

• Cables apantallats i de parell trenat

• Tècniques adequades de connexió a terra i aïllament

• Separació de línies d'alimentació i senyal

• Ús de controladors de grau industrial amb una robusta resistència EMI

Mantenir la transmissió del senyal neta garanteix una interpretació precisa del pols i una resposta del motor estable.

Controladors intel·ligents i integració d'automatització

Els controladors de moviment de nova generació aporten intel·ligència a la gestió de precisió:

• Detecció i correcció d'errors en temps real

• Sincronització de diversos eixos per a un moviment coordinat

• Integració amb PLC i xarxes industrials

• Control adaptatiu basat en la càrrega i la retroalimentació ambiental

Aquests sistemes permeten un ajustament de precisió automatitzat , reduint la intervenció manual i millorant la consistència.

Seguiment i Manteniment Predictiu

Prevenir la pèrdua de precisió és tan important com corregir-la. Els sistemes de monitorització avançats proporcionen:

• Seguiment continu de la desviació de posició i el rendiment del motor

• Detecció precoç de desgast, sobreescalfament o desalineació

• Programació de manteniment basada en dades

• Integració amb plataformes IoT per al diagnòstic remot

El manteniment predictiu garanteix que els sistemes funcionin amb la màxima precisió amb un temps d'inactivitat mínim.

Conclusió

Restaurar i millorar la precisió en Els sistemes de motors pas a pas lineals requereixen un enfocament holístic que combini l'excel·lència mecànica, l'electrònica avançada i les estratègies de control intel·ligent . Amb la implementació d'aquestes solucions avançades, aconseguim una precisió de posicionament superior, una fiabilitat millorada i una estabilitat operativa a llarg termini , fins i tot en els entorns industrials més exigents.

*Estratègies de manteniment preventiu fonts de vibració

• Ús de components compatibles amb la sala blanca quan sigui necessari

Estratègies de manteniment preventiu

La coherència s'aconsegueix mitjançant un manteniment proactiu . Implementem:

• Inspecció programada de components mecànics

• Monitorització de la intensitat i la temperatura del motor

• Rutines de calibratge per a una estabilitat a llarg termini

• Substitució de peces desgastades abans de la fallada

Consideracions clau de disseny per a la màxima precisió

Dissenyar a El sistema de motor pas a pas lineal per obtenir la màxima precisió requereix un enfocament d'enginyeria a nivell de sistema , on el disseny mecànic, el control elèctric i les condicions ambientals s'optimitzen conjuntament. Les consideracions següents són essencials per aconseguir un moviment lineal consistent, repetible i d'alta precisió en aplicacions exigents.

Anàlisi de càrrega precisa i marges de seguretat

El moviment precís comença amb una comprensió clara de la càrrega:

• Avalueu les forces estàtiques i dinàmiques , com ara la fricció, la inèrcia i la resistència externa

• Mantingueu un marge de seguretat de parell del 30 al 50% per evitar passos perduts

• Considereu l'orientació de la càrrega (horitzontal vs. vertical) i els efectes gravitatoris

El funcionament dins del rang òptim del motor garanteix una execució estable del pas i elimina els errors de posicionament ocults.

Selecció òptima del motor i del cargol

El motor i la transmissió mecànica s'han d'ajustar amb cura:

• Seleccioneu l' angle de pas i la resolució adequats en funció dels requisits de posicionament

• Trieu el pas del cargol per equilibrar la velocitat i la precisió

• Utilitzeu cargols d'alta precisió (enrotllats vs. terra) en funció de les necessitats de tolerància

• Assegureu-vos la compatibilitat entre la corba de parell del motor i la velocitat d'aplicació

La selecció adequada afecta directament la precisió del desplaçament lineal i la capacitat de resposta del sistema.

Minimització de la reacció i el joc mecànic

La reacció és un dels contribuents més importants a la imprecisió:

• Integreu femelles anti-joc o mecanismes precarregats

• Utilitzeu acoblaments de precisió per reduir els buits de transmissió

• Eviteu ajustaments fluixos en el muntatge

La reducció del joc mecànic garanteix un posicionament precís durant els canvis de direcció i una millora de la repetibilitat.

Disseny estructural d'alta rigidesa

La rigidesa del sistema determina la resistència del sistema a la deformació:

• Utilitzeu estructures de muntatge rígides per evitar la flexió

• Seleccioneu guies lineals d'alta qualitat amb opcions de precàrrega

• Minimitzar les càrregues en voladís que introdueixen moments de flexió

Un sistema rígid manté l'estabilitat posicional sota diferents càrregues i condicions dinàmiques.

Configuració avançada del controlador i del control

El control elèctric és igualment crític per a la precisió:

• Utilitzeu controladors amb una alta resolució de microstepping

• Optimitzeu la configuració actual i la forma d'ona

• Implementar perfils suaus d'acceleració/desacceleració

• Considereu control de llaç tancat amb retroalimentació del codificador

L'electrònica ben configurada garanteix una generació de passos precisa i un comportament constant del motor.

Estabilitat tèrmica i gestió de la calor

Les variacions de temperatura poden introduir canvis dimensionals:

• Seleccioneu materials amb baixos coeficients d'expansió tèrmica

• Incorpora mecanismes de dissipació de calor com els dissipadors de calor

• Mantenir temperatures de funcionament estables en entorns de precisió

El control tèrmic evita la deriva i manté la precisió posicional a llarg termini.

Alineació i muntatge de precisió

Fins i tot els millors components fallen sense una alineació adequada:

• Assegureu-vos l'alineació coaxial entre el motor i el cargol

• Utilitzeu eines o accessoris d'alineació durant la instal·lació

• Apliqueu acoblaments flexibles per compensar els desalineaments menors

El muntatge precís redueix la fricció, el desgast i els errors de posició no desitjats.

Control de vibracions i ressonància

La vibració no controlada pot afectar greument la precisió:

• Eviteu operar a freqüències de ressonància

• Utilitzeu elements amortidors o controladors anti-ressonància

• Optimitzeu els perfils de moviment per minimitzar l'excitació

El control de la vibració garanteix un moviment suau i un posicionament precís.

Adaptació ambiental

En el disseny s'han de tenir en compte les condicions externes:

• Protegiu contra la pols, la humitat i els contaminants amb un segellat adequat (p. ex., classificacions IP)

• Utilitzeu dissenys compatibles amb sales netes per a indústries sensibles

• Aïllar els sistemes de vibracions mecàniques externes

L'adaptació a l'entorn preserva la integritat del sistema i la precisió de la mesura.

Manteniment Accessibilitat i Planificació del Cicle de Vida

La precisió a llarg termini depèn del manteniment:

• Disseny per a un fàcil accés als components crítics

• Establir programes de lubricació i inspecció rutinàries

• Superviseu les peces propenses al desgast, com ara femelles i coixinets

• Planifiqueu la substitució de components sense el desmuntatge complet del sistema

El manteniment proactiu garanteix una precisió sostinguda i un temps d'inactivitat reduït.

Insight final

Màxima precisió en Els sistemes de motor pas a pas lineals s'aconsegueixen quan cada element de disseny s'optimitza com a part d'un tot integrat . En equilibrar acuradament la precisió mecànica, el control elèctric i l'estabilitat ambiental, creem sistemes capaços d'oferir un rendiment de posicionament excepcional, fiabilitat a llarg termini i una excel·lència operativa constant..

Conclusió: Aconseguir una precisió a llarg termini en sistemes de moviment lineal

La precisió del motor pas a pas lineal no és un atribut estàtic; és el resultat d' un disseny acurat, una configuració precisa i una optimització contínua . En abordar les causes fonamentals de la pèrdua de precisió, que van des del desgast mecànic fins a les interferències elèctriques, podem garantir un control de moviment coherent i d'alt rendiment fins i tot en les aplicacions més exigents.

Mitjançant la integració de tecnologies de control avançades, un disseny mecànic robust i pràctiques de manteniment disciplinades , aconseguim una precisió de posicionament, fiabilitat i eficiència operativa inigualables en els sistemes de moviment lineal moderns.

Preguntes freqüents

P: Per què els motors pas a pas lineals perden precisió amb el temps?

R: Els motors pas a pas lineals solen perdre precisió a causa del desgast mecànic, el joc, l'expansió tèrmica i els passos perduts causats per la sobrecàrrega o la configuració incorrecta de la unitat . A Besfoc, mitiguem aquests problemes mitjançant cargols de plom dissenyats amb precisió, una combinació de controladors optimitzada i un disseny estructural robust per garantir l'estabilitat a llarg termini.

P: Quina és la causa més comuna d'error de posicionament en motors pas a pas lineals?

R: La causa més comuna són els passos perduts , normalment provocats per un parell insuficient o condicions de càrrega excessives . Besfoc aborda això recomanant la mida adequada del motor amb marges de seguretat i oferint solucions pas a pas de bucle tancat per a la correcció en temps real.

P: Com afecta la reacció a la precisió del motor pas a pas lineal?

R: La reacció introdueix un retard posicional en invertir la direcció , reduint la repetibilitat. Besfoc minimitza això mitjançant dissenys de femelles anti-retorn i conjunts mecànics precarregats , assegurant una precisió bidireccional constant.

P: La configuració del controlador pot afectar la precisió del motor?

R: Sí, la configuració incorrecta del controlador pot provocar una sortida de corrent inestable, vibracions i inconsistències de pas . Besfoc ofereix solucions de controlador optimitzades amb un control de corrent precís i capacitats de microstepping per millorar la suavitat i la precisió del moviment.

P: Com afecta la temperatura el rendiment del motor pas a pas lineal?

R: Els canvis de temperatura condueixen a l'expansió o contracció del material , provocant una deriva dimensional. Besfoc dissenya motors pensant en l'estabilitat tèrmica i recomana entorns controlats o estratègies de compensació per a aplicacions d'alta precisió.

P: Quin paper juga el microstepping en la precisió?

R: Microstepping millora la suavitat i la resolució del moviment , però no elimina completament els errors mecànics. Besfoc integra controladors d'alta qualitat i formes d'ona actuals optimitzades per maximitzar els beneficis del microstepping mentre es manté l'estabilitat.

P: Com poden afectar la ressonància i la vibració la precisió del posicionament?

R: La ressonància pot causar pèrdua de sincronització i moviment inconsistent . Besfoc redueix aquests efectes mitjançant algorismes de controlador avançats, tècniques d'amortiment i perfils de moviment optimitzats.

P: És necessari un control de llaç tancat per obtenir una gran precisió?

R: Tot i que no sempre són necessaris, els sistemes de bucle tancat milloren significativament la precisió proporcionant comentaris en temps real i correcció automàtica d'errors . Besfoc ofereix solucions integrades de pas a pas de bucle tancat per a aplicacions de precisió exigents.

P: Quina importància té l'alineació mecànica per mantenir la precisió?

R: L'alineació adequada és fonamental. La desalineació comporta un augment de la fricció, un desgast desigual i errors de posicionament . Besfoc posa èmfasi en els estàndards de precisió de muntatge i la integració mecànica compatible per garantir una alineació òptima.

P: Quines pràctiques de manteniment ajuden a preservar la precisió?

R: El manteniment regular, com ara la lubricació, la inspecció dels components de desgast i el calibratge del sistema, és essencial. Besfoc recomana programes de manteniment preventiu i components d'alta durabilitat per allargar la precisió i la vida útil del sistema.
