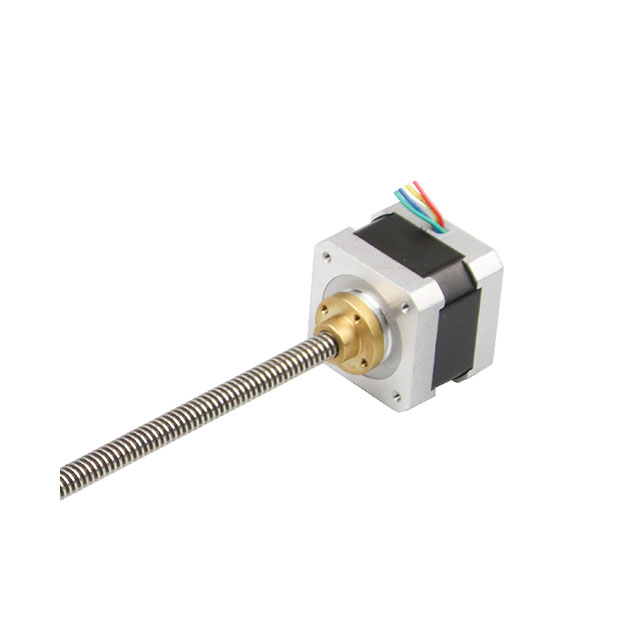

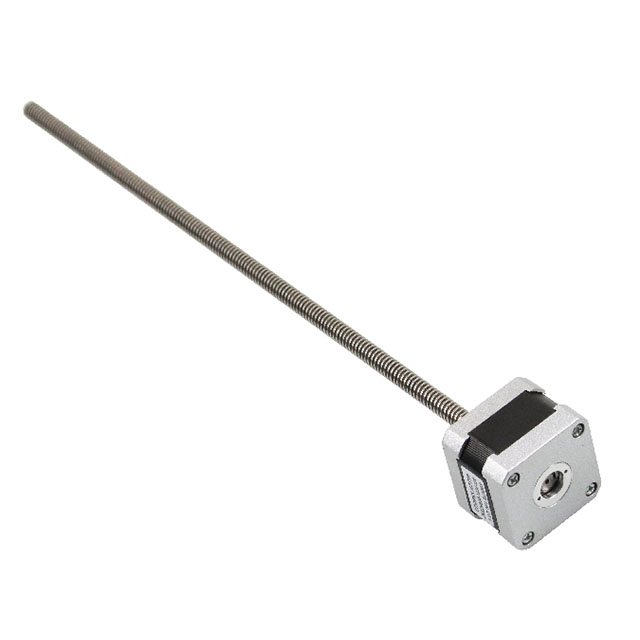

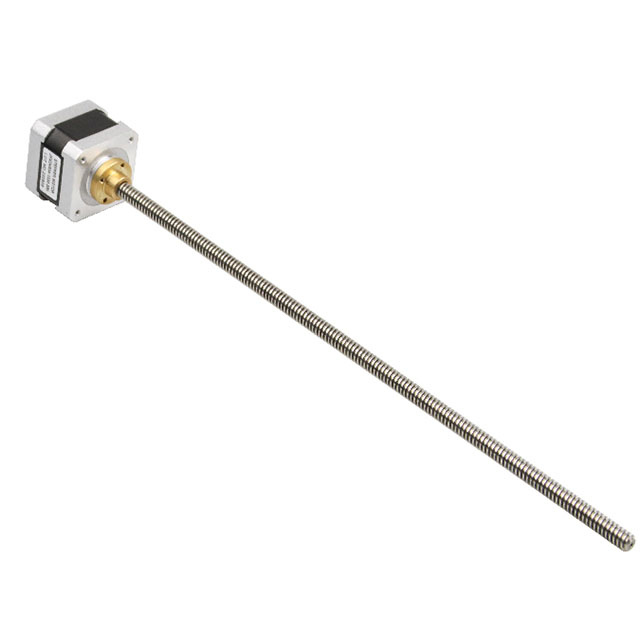

Nema 17 BF42HST34-1334 Motori i jashtëm hapës linear i tipit T 1,8 gradë 26 Ncm (36,82 oz.in) 42x42x34mm 1,33A 4 tela

Lloji: Nema17 Motor i jashtëm me vidhos të tipit T

Rryma: 1.33A

Rezistenca: 2.1Ω

Çift rrotullues i vlerësuar: 0,26 Nm (36,82 oz.in)

Modeli:
BF42HST34-1334
Marka:
BesFoc
Llojet e motorëve hapës:
Motorë linearë
Llojet e vidhave kryesore:
Linear i jashtëm i tipit T
Madhësia e motorit stepper:
Nema17 (42 mm)
Numri i drejtuesve:
4 tela
Faza:
2 faza
Këndi i hapit:
1.8°
MOQ:
10 copë


Disponueshmëria:



Pyesni

BesFoc Nema 17 motor i jashtëm me vidhos plumbi stepper (BF42HST34-1334) me kënd hapi 1.8deg dhe madhësi 42x42x34mm. Madhësia e shufrës së vidhave duke përfshirë Tr5, Tr6, Tr8 dhe Tr10. Ka 4 tela, 1.33A, 2.1 Ω 2.5mH dhe me çift rrotullues mbajtës 0.26Nm(36.82oz.in) . Për më shumë kërkesa të ndryshme të motorëve stepper (si kuti ingranazhesh, frena, kodues ose motorë të integruar), ju lutemi na kontaktoni!!!

Specifikimet elektrike:

Lloji: Motor i jashtëm stepper linear i tipit T Nema17
Emri i modelit: BF42HST34-1334
Faza: 2
Këndi i hapit: 1.8 gradë
Rryma: 1.33A
Rezistenca: 2.1Ω±0.1 (20℃)
Induktiviteti: 2,5mH±20%(1kHz 1V RMS)
Çift rrotullues mbajtës: 0. 26 N.m ( 36.82oz.in)
Klasa e izolimit: B(130°); Maksimumi 80 mijë.
Pjesë opsionale: kuti ingranazhi, kodues, frena, drejtues i integruar...

Specifikimet fizike:

Madhësia e kornizës: Nema 17 (42 x 42 mm)
Gjatësia e trupit: 34 mm
Diametri i boshtit: Tr5, Tr6, Tr8, Tr10
Lloji i boshtit: Vidë e jashtme e tipit T

Lidhja e telave:

A+	A-	B+	B-
E zezë	E gjelbër	E kuqe	Blu

Specifikimi elektrik i motorit të jashtëm stepper linear Nema17:

Specifikimi Elektrik
Lloji i produktit	/	2 Faza Nema17 Motori i jashtëm i tipit T linear stepper
Emri i modelit	/	BF42HST34-1334
Faza	faza	2
Këndi i hapit	°	1.8
Aktuale	A	1.33
Rezistenca	Ω	2.1
Induktiviteti	mH	2.5
Çift rrotullues i vlerësuar (Nm)	Nm	0.26
Mbajtja e rrotullimit (oz.in)	oz.in	36.82
Bipolar/Unipolar	/	Bipolare
Klasa e izolimit	/	B
Çift rrotullues ndalues	g.cm	120
Inercia e rotorit	g.cm²	34

Specifikimi fizik i motorit linear stepper Nema 17:

Specifikimi fizik
Madhësia e kornizës	mm	Nema 17 (42 x 42)
Lloji i boshtit të daljes	/	Motor linear stepper linear me vidë të jashtme të tipit T
Diametri i boshtit	mm	Tr5, Tr6, Tr8, Tr10
Numri i drejtuesve	/	4
Gjatësia e drejtimit	mm	300
Pesha	kg	0.22

Specifikimi fizik i shufrës së vidhos së jashtme me prizë:

Specifikimi fizik i shufrës së vidave të tipit T
Diametri i vidës	Plumbi me vidë	Katrani me vidë	Udhëtim për hap	Diametri i vidës	Plumbi me vidë	Katrani me vidë	Udhëtim për hap
mm	mm	mm	mm	mm	mm	mm	mm
Tr5	1	1	0.005	Tr8	8	2	0.04
Tr5	2	1	0.01		10	2	0.05
Tr6	2	1	0.01		12	2	0.06
	4	1	0.02		14	2	0.07
	6	1	0.03	Tr10	2	2	0.01
	12	2	0.06		3	1.5	0.015
Tr8	1	1	0.005		4	2	0.02
	2	2	0.01		8	2	0.04
	3	1.5	0.015		10	2	0.05
	4	2	0.02		12	2	0.06
