NEMA 17 52.5W 24V 4000RPM BF42BLS02 Prodhuesi i motorit DC pa furça

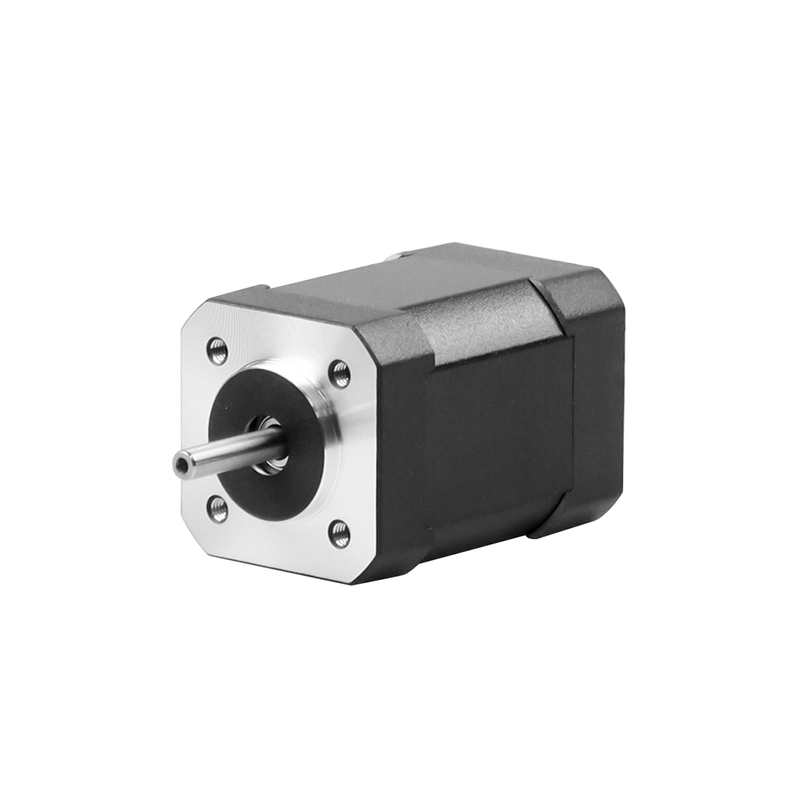

BESFOC NEMA 17 24V Motor DC pa furça (BF42BLS02) me shpejtësi 4000rpm dhe madhësi 42x42x61mm. Ka 8 tela (3 tela për motorë, 5 tela për Hallsensor), 0.125nm 3.3a dhe 52.5w. Për kërkesa më të ndryshme të motorëve Bldc (të tilla si kutia e ingranazhit, frena, kodifikuesi ose motorët e integruar), ju lutemi na kontaktoni !!!

Specifikimet Elektrike

Lloji: NEMA 17 24V 42 mm Motor DC pa furça
Emri i modelit: BF42BLS02
Numri i fazës: 3
Numri i poleve: 8
Shpejtësia e vlerësuar: 4000rpm
Çift rrotullues i vlerësuar: 0.125nm
Rryma e vlerësuar : 3.3A
Fuqia e vlerësuar: 52.5W
Çift rrotullues i pikut: 0.38nm
Rryma e pikut: 10.6a
Mbrapa EMF: 4.2V/KRPM
Konstanta e çift rrotullues: 0.04nm/a
Inercia e rotorit: 48g.cm2
Klasa e izolimit: B
Rezistenca ndaj izolimit: 100mΩ min @500VDC
Forca dielektrike: 500VAC për 1 minutë
Shofer i përshtatshëm: Bld120
Pjesë opsionale: kuti ingranazhi, kodues, frena, shofer i integruar ...

Specifikimet fizike:

Madhësia e kornizës: NEMA 17 (42 x 42 mm)
Gjatësia e trupit: 61 mm
Diametri i boshtit: 5 mm
Numri i plumbave: 8
Drejton gjatësinë: 300 mm
Sensori: sensori i sallës
Pesha: 0.45kg

Lidhja e telave:

Telat Bldc Motors			Telat e sensorit të sallës
U	Shoqe	W.	+5vdc	GND	Batic	Hv	Hw
I verdhë	I gjelbër	Blu	I kuq	I zi	Yello	I gjelbër	Blu

24V NEMA 17 Specifikimet e përgjithshme të motorit DC pa furça:

Specifikimet e Përgjithshme
Artikull	Specifikim
Lloj dredha -dredha	Delt
Kënd i efektit të sallës	Kënd elektrik 120 gradë
Boshti mbaron	0,025 mm
Lojë radiale	0.02 mm@450g
I jap fund	0.08 mm@450g
MAX. Forca Radiale	28n@20 mm nga fllanxha
Max. forcë boshtore	10n
Klasë izolimi	Klasa B
Forcë dielektrike	500VDC për një minutë
Rezistencë ndaj izolimit	100mΩ min., 500VDC

NEMA 17 DC Specifikimi elektrik i motorit pa furça:

Specifikim elektrik
Model	/	Bf42bls02
Fazë	/	3
Shufra	/	8
Tension i vlerësuar	VDC	24
Shpejtësia e vlerësuar	rpm	4000
Çift rrotullues i vlerësuar	Nm	0.125
I vlerësuar aktual	Një	3.3
Fuqi e vlerësuar	W.	52.5
Çift rrotullues	Nm	0.38
Rrymë kulmore	Një	10.6
Kthehu EMF	V/KRPM	4.2
Çift rrotullues i vazhdueshëm	Nm/a	0.04
Inerci e rotorit	g.cm2	48
Gjatësi e trupit	mm	61
Peshë	kg	0.45
Sensor	/	Pusi mjaltë
Klasë izolimi	/	Në të gjithë
Klasë izolimi	/	IP30
Temperatura e ruajtjes	℃	-25 ～+70 ℃
Temperatura e funksionimit	℃	-15 ～+50 ℃
Lagështia	RH	85% RH ose më pak (pa kondensim) ≤85% RH
Mjedis pune	/	Në natyrë (pa rrezet e diellit të drejtpërdrejtë), pa gaz gërryes, pa gaz të ndezshëm, pa mjegull nafte, pa pluhur
Lartësi	mashkull	1000 metra ose më pak
