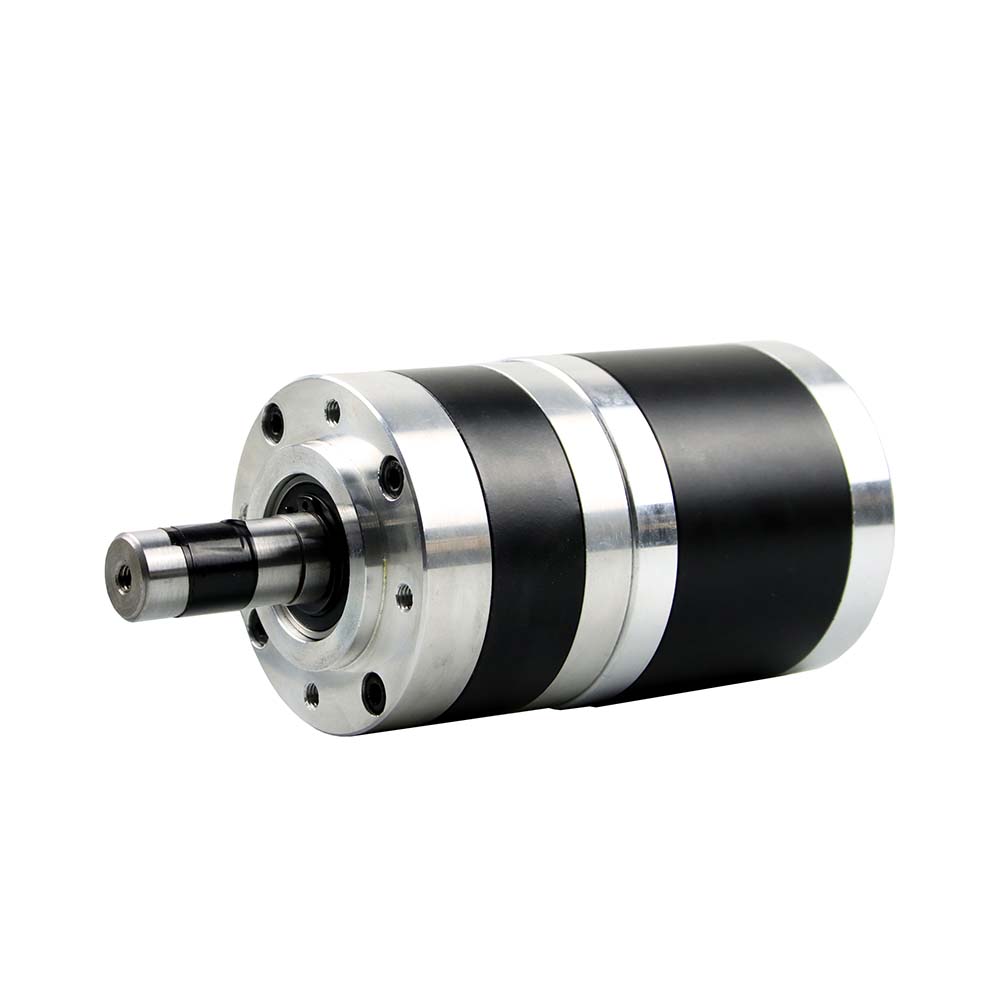

BF80BLS01 Motor BLDC me ingranazhe të rrumbullakëta me kuti ingranazhesh planetare të përbashkëta 80x80mm 3 fazë

Lloji: 80mm 48V 110W Kokë Rrumbullake Pa furçë
Faza e Motorit DC: 3
pole: 4 Çift
rrotullues i vlerësuar: 0.35 Nm
Rryma e vlerësuar: 3A
Gjatësia e trupit: 78mm
Pjesët e personalizuara: Motorë, kuti ingranazhesh, kodues, frena, drejtues të integruar...

Modeli:
Motor BLDC me ingranazh BF80BLS01
Marka:
Besfoc
Polet Bldc:
8 shtylla
Madhësia e motorit Bldc:
Nema23 (57 mm)
Tensioni i vlerësuar:
48 V
MOQ:
10 copë


Disponueshmëria:



Pyesni

Specifikimet e përgjithshme të motorit 48V 80 mm pa furçë Dc Bldc:

Specifikimet e Përgjithshme
Artikulli	Specifikimi
Lloji i mbështjelljes	Delt
Këndi i efektit të sallës	Këndi elektrik 120 gradë
Boshti mbaroi	0.025 mm
Lojë radiale	0.02mm@450g
Përfundo lojën	0,08mm@450g
Maks.forca radiale	115N@20mm nga fllanxha
Maks. forca boshtore	45N
Klasa e izolimit	Klasa B
Forca dielektrike	500 VDC për një minutë
Rezistenca e izolimit	Minimumi 100 MΩ, 500 VDC

Specifikimi elektrik i motorit 80mm 48V Dc Brushless Bldc:

Specifikimi Elektrik
Model	/	BF80BLS01
Faza	/	3
polakët	/	4
Tensioni i vlerësuar	vdc	48
Shpejtësia e vlerësuar	rpm	3000
Çift rrotullues i vlerësuar	Nm	0.35
Rryma e vlerësuar	A	3
Fuqia e vlerësuar	W	110
Maja e rrotullimit	Nm	1.05
Rryma e pikut	A	9
Mbrapa EMF	V/Krpm	13.5
Çift rrotullues konstant	Nm/A	0.13
Inercia e rotorit	g.cm2	210
Gjatësia e trupit	mm	78
Pesha	kg	1.4
Sensori	/	Mjaltë - mirë
Klasa e izolimit	/	B
Klasa e izolimit	/	IP30
Temperatura e ruajtjes	℃	-25℃+70℃
Temperatura e funksionimit	℃	-15+50℃
Lagështia e punës	RH	RH 85% ose më pak (pa kondensim) ≤85% RH
Mjedisi i punës	/	Në natyrë (pa rrezet e diellit direkte), pa gaz gërryes, pa gaz të ndezshëm, pa mjegull vaji, pa pluhur
Lartësia mbidetare	m	1000 metra ose më pak

Lidhja e telave:

Telat e Bldc Motors			Telat e sensorit të sallës
U	V	W	+5 VDC	GND	Hu	Hv	Hw
E verdha	E gjelbër	Blu	E kuqe	E zezë	Ello	E gjelbër	Blu

Specifikimi i kutisë së ingranazhit planetar BF-80PMB800K:

Materiali i unazës	Metal
Duke në dalje	Kushineta topash
Maks. Radiale (12 mm nga fllanxha)	600 N
Maks. ngarkesa aksiale e boshtit	200 N
Lojë radiale e boshtit (afër fllanxhës)	≤0.08mm
Lojë boshtore e boshtit	≤0.4 mm
Reagim pa ngarkesë	≤2,5°
Forca e përshtatjes së shtypjes së boshtit, max	1000 N

Specifikimet e pinionit të boshtit të motorit:

Moduli	1
Numri i dhëmbëve	12	13	22
Këndi i presionit	20°
Diametri i vrimës	Pinion me 10 dhëmbë	Φ7H7	Φ8H7
Raporti i reduktimit	1:6.6 1:23 1:26 1:37 1:92 1:138	1:5.31 1:19 1:30 1:74 1:111	1:3.55 1:13 1:50

i ingranazhit planetar : Specifikimi fizik

Raporti i reduktimit	Raporti i saktë i reduktimit	Çift rrotullues i vlerësuar i tolerancës	Çift rrotullues maksimal i tolerancës momentale	Efikasiteti	L (mm)	Pesha (g)
1: 3,55 1 : 5,31 1 :6.6	1: 3,55 1 : 5,31 1 :6.6	Maksimumi 8 Nm	12 Nm	90%	55,7±0,5	1100
1: 13 1 : 19 1 :23	1: 12,57 1 : 18,82 1 :23.4	Maksimumi 30 Nm	45 Nm	81%	72,2±0,5	1500
1: 26 1 : 30 1 :37	1: 26.05 1 : 30.08 1 :37.4	Maksimumi 60 Nm	90 Nm	73%	72,2±0,5	1500
1: 50 1 : 74 1 : 92 1 : 111 1 :138	1: 49.62 1 : 74.28 1 : 92.37 1 : 111.2 1 :138.28	Maksimumi 80 Nm	120 Nm	66%	88,5±0,5	1880
Input & output drejtimi i njëjtë i rrotullimit; Maksimumi i motorit. shpejtësia e hyrjes: <4000 rpm; Gama e temperaturës së funksionimit: -15℃ ~ +80℃
