nema 17 шаговый двигатель с роторным энкодером

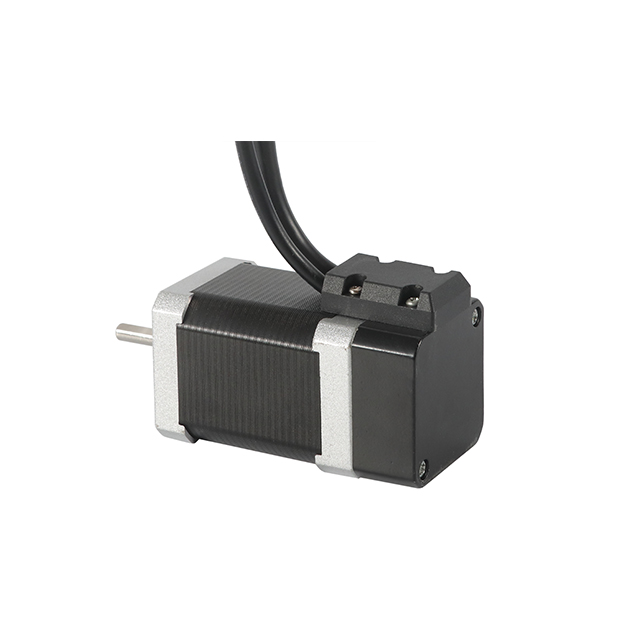

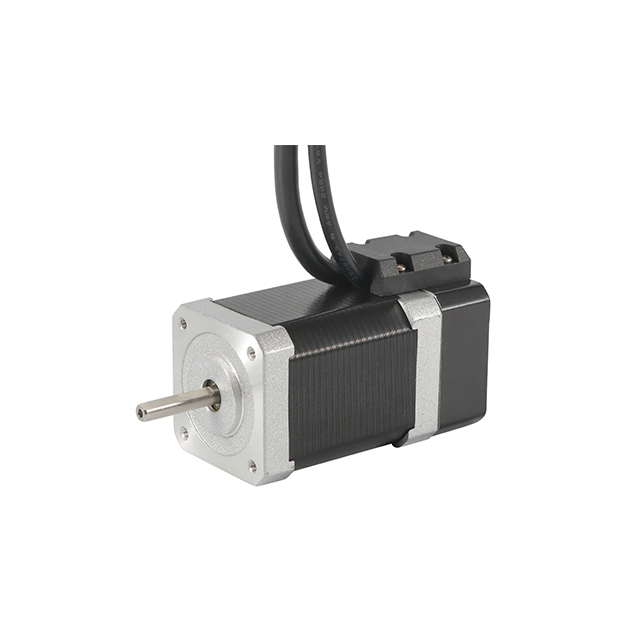

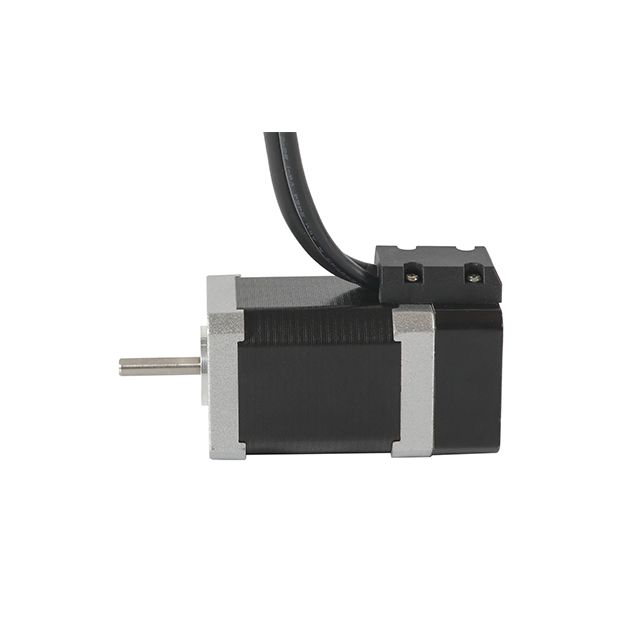

NEMA 17 BF42HSN05 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 55 нсм (77,89 унции) 42x42x48 мм 1,7a 4 провода

Тип: NEMA17 Биполярный 2-фазный шаговый двигатель с закрытым петлей

Ток: 1.68a

Сопротивление: 1,65 Ом

Оцененный крутящий момент: 0,55 нм (77,89 унции)

Модель:
BF42HSN05
Бренд:
Besfoc
Шаг мотор вида:
Закрытые петли двигателей
Шаговый мотор размер:
NEMA17 (42 мм)
Количество потенциальных клиентов:
4 провода
Фаза:
2 фаза
Угол шага:
1,8 °
MOQ:
10 шт


Доступность:



Запросить

BESFOC NEMA 17 Биполярный гибридный 2 -фазный шаговый двигатель с закрытым петлей (BF42HSN05) с углом шага 1,8DEG и размером 42x42x48 мм. Он имеет 4 провода, 1,68А, 1,65 Ом 2,8 мч и с крутящим моментом 0,55 нм (77,89 унции) . для более разных требований к шаговым двигателям (например, коробки передач, тормоза, кодера или интегрированных двигателей), пожалуйста, свяжитесь с нами !!!

Электрические спецификации:

Тип: NEMA17 Биполярный гибридный шаговый двигатель с энкодером
Название модели: BF42HSN05
Фаза: 2
Угол шага: 1,8 градуса
Ток: 1.68a
Сопротивление: 1,65 Ом ± 0,1 (20 ℃)
Индуктивность: 2,8 мм ± 20%(1 кГц 1 В среда)
Удерживание крутящего момента: 0,55 Н.М. ( 77.89унции)
Изоляционная класс: B (130 °); 80K Макс.
Дополнительные детали: коробка передач, кодер, тормоз, интегрированный драйвер ...

Физические спецификации:

Размер кадра: NEMA 17 (42 x 42 мм)
Длина тела: 48 мм
Диаметр вала: 5 мм
Длина вала: 24 мм

Соединение проводов:

Краткое круговое моторное соединение с замкнутым циклом:

А+	А-	B+	B-
Черный	Зеленый	Красный	Синий

Подключение проводов энкодера:

EA+	Ввод фазы Encoder A+	Черный
Ea-	Фазовый вход энкодера	Синий
EB+	Фазовый вход Encoder B+	Желтый
Eb-	Вход Encoder B- фазы	Зеленый
Венчурной	Напряжение энкодера (+5 В)	Красный
Egnd	Encoder Grand (0 В)	Белый

NEMA 34 BF86HSN65 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 6,8 нм (962,96 унции) 86x86x100 мм 6,0A 4 провода

NEMA 34 BF86HSN120 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 12 н.

NEMA 34 BF86HSN85 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 8,5 нм (1023,70 унции) 86x86x115 мм 6,0A 4 провода

NEMA 34 BF86HSN45 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 4,5 нм (637,25 унции) 86x86x78 мм 6.0A 4 провода

NEMA 24 BF60HSN40 Гибридный биполярный шаговый двигатель с замкнутым кругом 1,8 градуса 4N.M (566,45 унции) 60x60x111mm 4a 4 провода

NEMA 24 BF60HSN30 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 3N.M (424.84oz.in) 60x60x100mm 4a 4 провода

шаговый двигатель с абсолютным энкодером

NEMA 23 BF57HSN30 Гибридный биполярный шаговый двигатель с замкнутой петлей с кодером 1,8 градуса 3N.M (424.84oz.in) 57x57x112 мм 4.2a 4 провода

NEMA 23 BF57HSN21 Гибридный биполярный шаговый шаговый двигатель с кодером 1,8 градуса 2,1 нм (297,38 унции) 57x57x76 мм 4.2a 4 провода

NEMA 23 BF57HSN12 Гибридный биполярный шаговый двигатель с замкнутым контуром с кодером 1,8 градуса 1,2 нм (169,93 унции) 57x57x56 мм 4.2a 4 провода

NEMA 17 BF42HSN07 Гибридный биполярный шаговый двигатель с замкнутым кругом 1,8 градуса 73 нсм (103,38 унции) 42x42x60mm 1,7a 4 провода

NEMA 11 BF28HSN012 Гибридный биполярный шаговый двигатель с замкнутой петлей 1,8 градуса 12N.CM (16,99 унции) 28x28x51 мм 0,67A 4 провода

NEMA 11 BF28HSN009 Гибридный биполярный шаговый двигатель с замкнутым кругом 1,8 градуса 9N.CM (12,75 унции) 28x28x45 мм 0,67A 4 провода

NEMA 11 BF28HSN006 Гибридный биполярный шаговый двигатель с замкнутым кругом 1,8 градуса 6n.cm (8,50 унции) 28x28x32mm 0,67a 4 провода

Электрическая спецификация
Тип продукта	/	NEMA 17 Биполярная замкнутая петля Stepper Motor
Название модели	/	BF42HSN05
Фаза	фаза	2
Шаг угол	°	1.8
Текущий	А	1.68
Сопротивление	Ω	1.65
Индуктивность	мх.	2.8
Оцененный крутящий момент (нм)	Н.м.	0.55
Удерживая крутящий момент (унции)	ун	77.89
Биполярная/униполярная	/	Биполярный
Изоляционная класс	/	Беременный
Центр крутящего момента	Г.С.	260
Ротор инерция	Г.С.²	68

Электрическая спецификация
Тип продукта	/	NEMA 17 Биполярная замкнутая петля Stepper Motor
Название модели	/	BF42HSN05
Фаза	фаза	2
Шаг угол	°	1.8
Текущий	А	1.68
Сопротивление	Ω	1.65
Индуктивность	мх.	2.8
Оцененный крутящий момент (нм)	Н.м.	0.55
Удерживая крутящий момент (унции)	ун	77.89
Биполярная/униполярная	/	Биполярный
Изоляционная класс	/	Беременный
Центр крутящего момента	Г.С.	260
Ротор инерция	Г.С.²	68
