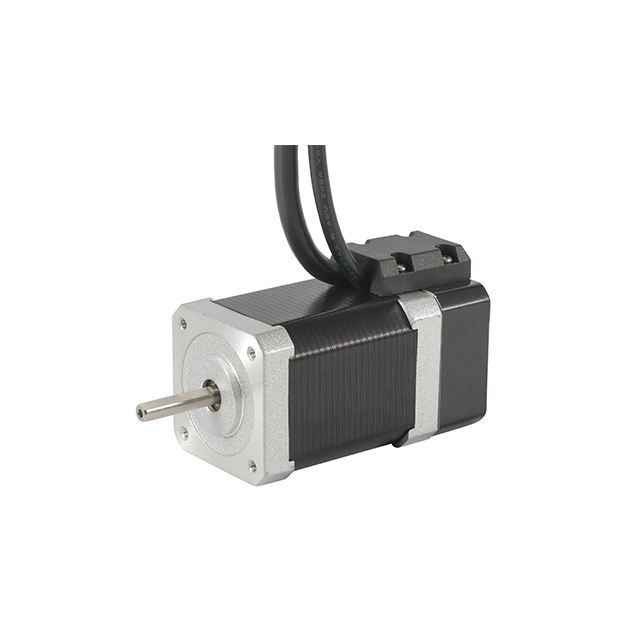

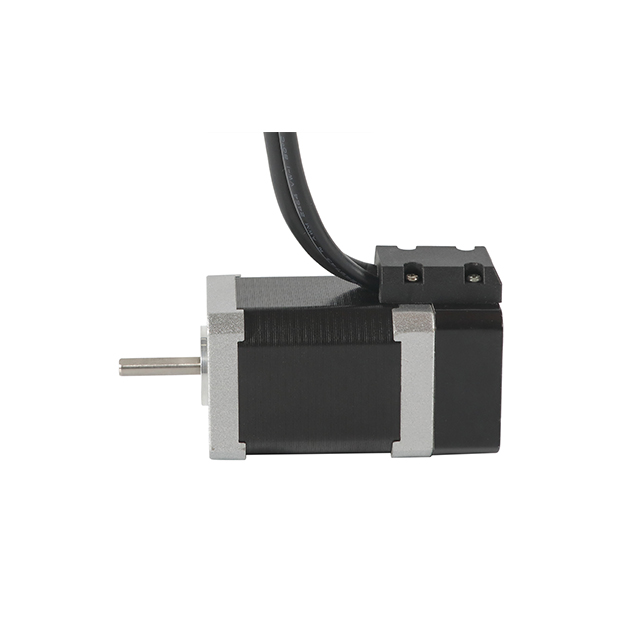

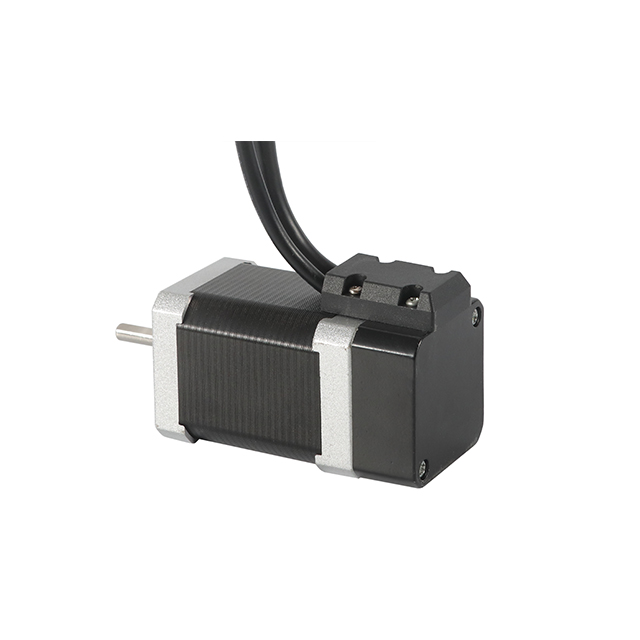

NEMA 17 sammuga mootor pöörleva kooderiga

NEMA 17 BF42HSN05 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 55NCM (77,89oz.in) 42x42x48mm 1,7a 4 juhtme

Tüüp: NEMA17 bipolaarne 2-faasiline suletud astmeline mootor

Praegune: 1,68a

Vastupidavus: 1,65Ω

Hindatud pöördemoment: 0,55nm (77,89oz.in)

Mudel:
BF42HSN05
Bränd:
Besfoc
Fasteri mootoritüübid:
Suletud silmuse mootorid
Astmemootori suurus:
NEMA17 (42mm)
Juhtide arv:
4WIRES
Faas:
2 etapp
Astmenurk:
1,8 °
MOQ:
10 tk


Saadavus:



Küsima

BESFOC NEMA 17 Bipolaarne hübriid 2faas Suletud silmuse astmemootor (BF42HSN05) astmenurga 1,8DEG ja suurus 42x42x48mm. Sellel on 4 juhtme, 1,68a, 1,65 Ω 2,8 mh ja kui pöördemoment 0,55 nm (77,89oz.in) . , erinevate astmemootorite nõuete jaoks (näiteks käigukast, pidur, kodeerija või integreeritud mootorid), võtke meiega ühendust !!!

Elektrilised spetsifikatsioonid ：

Tüüp: NEMA17 Bipolaarne hübriidiastme mootor koos kooderiga
Mudeli nimi: BF42HSN05
Etapp: 2
Astmenurk: 1,8 kraadi
Praegune: 1,68a
Takistus: 1,65Ω ± 0,1 (20 ℃)
Induktiivsus: 2,8 MH ± 20%(1kHz 1 V RMS)
Hoidke pöördemoment: 0,55 N.M ( 77.89Oz.in)
Isolatsiooniklass: B (130 °); 80K max.
Valikulised osad: käigukast, kooder, pidur, integreeritud draiver ...

Füüsilised spetsifikatsioonid:

Raami suurus: NEMA 17 (42 x 42mm)
Keha pikkus: 48mm
Võlli läbimõõt: 5mm
Võlli pikkus: 24mm

Juhtmete ühendus:

Suletud silmuse astmelise mootori juhtmete ühendus:

A+	A-	B+	B-
Must	Roheline	Punane	Sinine

Kodeerija juhtmete ühendus:

EA+	KOODER A+ faasi sisend	Must
Ea-	KOODER A- faasisisend	Sinine
EB+	KOODER B+ faasisisend	Kollane
Eb-	KOODER B-faasi sisend	Roheline
VCC	Kooderi pinge (+5 V)	Punane
EGND	KOODER GRAND (0 V)	Valge

Eelmine:

Järgmine:

Seotud tooted

NEMA 34 BF86HSN65 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 6,8 nm (962,96oz.in) 86x86x100mm 6,0a 4 juhtmeid

NEMA 34 BF86HSN120 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 12n.m (1699,34oz.in) 86x86x155mm 6,0a 4 juhtmeid

NEMA 34 BF86HSN85 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 8,5 nm (1023,70oz.in) 86x86x115mm 6,0a 4 juhtmeid

NEMA 34 BF86HSN45 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 4,5 nm (637,25oz.in) 86x86x78mm 6,0a 4 juhtmeid

NEMA 24 BF60HSN40 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 4n.m (566,45oz.in) 60x60x111mm 4a 4 juhtmeid

NEMA 24 BF60HSN30 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 3n.m (424,84oz.in) 60x60x100mm 4a 4 juhtmeid

NEMA 23 BF57HSN30 Hübriidbipolaarne suletud silmuse astmemootor koos kooderiga 1,8 kraadi 3n.m (424,84oz.in) 57x57x112mm 4,2a 4 juhtmeid

NEMA 23 BF57HSN21 Hübriidbipolaarne suletud silmuse astmemootor koos kooderiga 1,8 kraadi 2,1 nm (297,38oz.in) 57x57x76mm 4,2a 4 juhtmeid

NEMA 23 BF57HSN12 Hübriid bipolaarne suletud silmuse astmemootor koos kooderiga 1,8 kraadi 1,2 nm (169,93oz.in) 57x57x56mm 4,2a 4 juhtmeid

NEMA 17 BF42HSN07 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 73ncm (103,38oz.in) 42x42x60mm 1,7a 4 juhtmeid

NEMA 11 BF28HSN012 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 12n.cm (16,99oz.in) 28x28x51mm 0,67a 4 juhtme

NEMA 11 BF28HSN009 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 9n.cm (12,75oz.in) 28x28x45mm 0,67a 4 juhtmest

NEMA 11 BF28HSN006 Hübriidbipolaarne suletud silmuse astmemootor 1,8 kraadi 6n.cm (8,50oz.in) 28x28x32mm 0,67a 4 juhtmeid

Elektrispetsifikatsioon
Tooteliik	/	NEMA 17 Bipolaarne suletud silmuse astmemootor
Mudelinimi	/	BF42HSN05
Etapp	etapp	2
Astmenurk	°	1.8
Voolu-	A	1.68
Vastupanu	Ω	1.65
Induktiivsus	mh	2.8
Hinnatud pöördemoment (NM)	Nm	0.55
Hoidke pöördemomenti (oz.in)	oz.in	77.89
Bipolaarne/unipolaarne	/	Bipolaarne
Isolatsiooniklass	/	B
Kinnipidamismoment	G.CM	260
Rootori inerts	G.CM²	68

Füüsiline spetsifikatsioon
Raamisuurus	mm	NEMA 17 (42 x 42)
Väljundvõlli tüüp	/	Ümmargune võll
Võlli läbimõõt	mm	5
Võlli pikkus	mm	24
Keha pikkus	mm	48
Üksikvõll /kahe võll	/	Üksikvõll
Juhtmete arv	/	4
Plii pikkus	mm	300
Kaal	Kg	0.38

Elektrispetsifikatsioon
Tooteliik	/	NEMA 17 Bipolaarne suletud silmuse astmemootor
Mudelinimi	/	BF42HSN05
Etapp	etapp	2
Astmenurk	°	1.8
Voolu-	A	1.68
Vastupanu	Ω	1.65
Induktiivsus	mh	2.8
Hinnatud pöördemoment (NM)	Nm	0.55
Hoidke pöördemomenti (oz.in)	oz.in	77.89
Bipolaarne/unipolaarne	/	Bipolaarne
Isolatsiooniklass	/	B
Kinnipidamismoment	G.CM	260
Rootori inerts	G.CM²	68

Füüsiline spetsifikatsioon
Raamisuurus	mm	NEMA 17 (42 x 42)
Väljundvõlli tüüp	/	Ümmargune võll
Võlli läbimõõt	mm	5
Võlli pikkus	mm	24
Keha pikkus	mm	48
Üksikvõll /kahe võll	/	Üksikvõll
Juhtmete arv	/	4
Plii pikkus	mm	300
Kaal	Kg	0.38
