Type: NEMA14 2Phase Bipolar Stepper Motor med planetarisk girkasse

Strøm: 1 a

Motstand: 2,7Ω

Rangert dreiemoment: 14n.cm (19.83oz.in)

Modell:
BF35HS34-1004 med BF-HPR35-serie
Merke:
Besfoc
Stede motoriske slag:
Girkasse motorer
Trinnmotorstørrelse:
NEMA14 (35mm)
Antall kundeemner:
4wires
Fase:
2 fase
Trinnvinkel:
1,8 °
MOQ:
10 stk


Tilgjengelighet:



Spørre

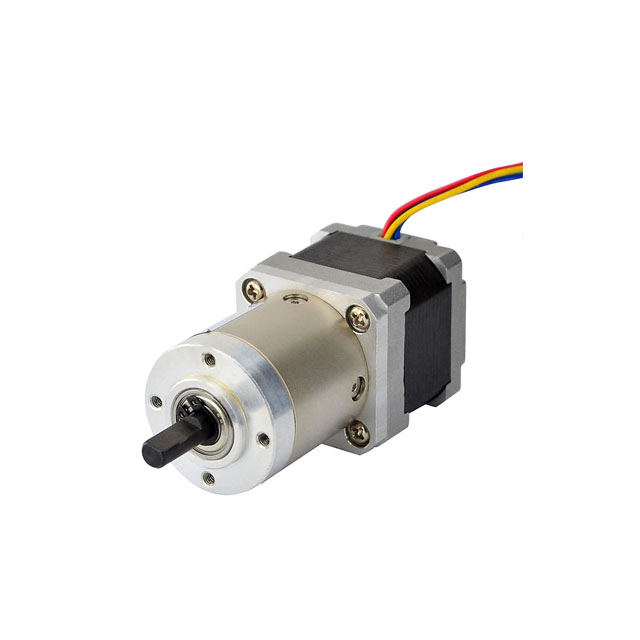

BESFOC NEMA 14 Stepper Motor med 34 mm kroppslengde, 2,7Ω , 4,3 MH, 1A nominell strøm og 14n.cm (19.83oz.in) som holder dreiemoment , integrert en planetarisk girkasse på 3 : 1/4 : 1/5: 1/6 : 1/7 : 1/ 9: 1/15: 1/20: 1/25: 1/30: 1/35: 1/42: 1/45: 1/100: 1/120: 1/140: 1/150: 1/175: 1/210: 1 girforhold. Det er tilgjengelig en bakskaft på 10 mm med skruehull på baksiden. Det er en god løsning på applikasjoner som med begrenset plass, men trenger lav hastighet og/eller høyt dreiemoment. For mer forskjellige krav til trinnmotorer (for eksempel girkasse, brems, koder eller integrerte motorer), vennligst kontakt oss !!!

NEMA 14 Stepper Motor Electrical Specifications ：

Type: NEMA14 Bipolar trinnmotor
Modellnavn: BF35HS34-1004
Fase: 2
Trinnvinkel: 1.8 grad
Nåværende: 1.0A
Motstand: 2,7Ω ± 0,1 (20 ℃)
Induktans: 4,3MH ± 20%(1 kHz 1V RMS)
Holder dreiemoment: 14n.cm (19.83oz.in)
Isolasjonsklasse: B (130 °); 80K maks.
Valgfrie deler: girkasse, koder, brems, integrert driver ...

Spesifikasjoner for girkasse:

Modell: BF-HPR35-serien
Girkasse type: planetarisk girkasse
Girforhold :: 31/4 : 1/5: 1/6: 1/7 : 1/9 : 1/15: 1/20: 1/25: 1/30: 1/35: 1/42: 1/45: 1/100: 1/120: 1/140: 1/150: 1/175: 1/120: 1/140: 1/150: 1/175:
Effektivitet: 96% / 94% / 90%
Bakrec: ≤15 Arcmin - 25 Arcmin
Rangert dreiemoment: 5n.m - 10n.m
Sundden stoppmoment: 10n.m - 20n.m
Akselmaksimal aksial belastning: 100n
Akselmaksimal radiell belastning: 270n
Rangert inngangshastighet: 1000 rpm
Maks inngangshastighet: 2000 rpm
Gjennomsnittlig levetid: 20000h
Støy: ≤55dB
Beskyttelsesnivå: IP54

Fysiske spesifikasjoner:

Rammestørrelse: NEMA 14 (35 x 35mm)
Motorlengde: 34mm
Girkasse lengde: 60mm / 69,5 mm / 79mm
Girkasseakseldiameter: φ8mm
Girkasse aksel lengde: 20mm
Girkasse nøkkellengde: 12mm
Motorakseldiameter: φ5mm
Motoraksel lengde: 21mm
Antall potensielle kunder: 4
Ledelengde: 300mm
BF-HPR35-L1 Vekt: 0,17 kg
BF- HPR35 -L2 Vekt: 0,22 kg
BF- HPR35 -L3 Vekt: 0,28 kg

Ledninger tilkobling:

A+	EN-	B+	B-
Svart	Grønn	Rød	Blå

NEMA 14 Bipolar Stepper Motor Electrical Specification:

Elektrisk spesifikasjon
Produkttype	/	Nema 14 bipolar trinnmotor
Modellnavn	/	BF35HS34-1004
Fase	fase	2
Trinnvinkel	°	1.8
Nåværende	EN	1.0
Motstand	Ω	2.7
Induktans	mh	4.3
Rangert dreiemoment (nm)	N.cm	14
Holder dreiemoment (oz.in)	oz.in	19.83
Bipolar/unipolar	/	Bipolar
Isolasjonsklasse	/	B
Detent dreiemoment	G.CM	100
Rotor treghet	G.CM²	13

BF-HPR35-L1 Planetary Gearbox Specification:

Modell	/	BF-HPR35-L1
Girforhold	/	3	4	5	6	7
Girtog	/	1
Girkasse lengde	mm	60
Rangert dreiemoment	Nm	6	7	6.5	5	5
Sundden stopp dreiemoment	Nm	12	14	13	10	10
Tilbake vipper	Arcmin	≤15 Arcmin
Effektivitet	%	96%
Egnet motorisk dimensjon	mm	Φ5-10 / φ22-2 / F26-M3
Nominell inngangshastighet	Rpm	1000
Maks inngangshastighet	Rpm	2000
Gjennomsnittlig levetid	h	20000
Aksial kraft	N	100
Radial kraft	N	270
Støy	db	≤55
Beskyttelsesnivå	IP	IP54
Arbeidstemp.	℃	-20 til +150
Ut akseltype	/	Nøkkelaksel

BF-HPR35-L2 Planetary Gearbox Specification:

Modell	/	BF-HPR35-L2
Girforhold	/	9	15	20	25	30	35	42
Girtog	/	2
Girkasse lengde	mm	69.5
Rangert dreiemoment	Nm	8	9	8.5	8.5	7	7	7
Sundden stopp dreiemoment	Nm	16	18	17	17	14	14	14
Tilbake vipper	Arcmin	≤25 Arcmin
Effektivitet	%	94%
Egnet motorisk dimensjon	mm	Φ5-10 / φ22-2 / F26-M3
Nominell inngangshastighet	Rpm	1000
Maks inngangshastighet	Rpm	2000
Gjennomsnittlig levetid	h	20000
Aksial kraft	N	100
Radial kraft	N	270
Støy	db	≤55
Beskyttelsesnivå	IP	IP54
Arbeidstemp.	℃	-20 til +150
Ut akseltype	/	Nøkkelaksel

BF-HPR35-L3 Planetary girkasse Spesifikasjon:

Modell	/	BF-HPR35-L3
Girforhold	/	45	100	120	140	150	175	210
Girtog	/	3
Girkasse lengde	mm	79
Rangert dreiemoment	Nm	10	9	9	9	8.5	8.5	8.5
Sundden stopp dreiemoment	Nm	20	18	18	18	17	17	17
Tilbake vipper	Arcmin	≤25 Arcmin
Effektivitet	%	90%
Egnet motorisk dimensjon	mm	Φ5-10 / φ22-2 / F26-M3
Nominell inngangshastighet	Rpm	1000
Maks inngangshastighet	Rpm	2000
Gjennomsnittlig levetid	h	20000
Aksial kraft	N	100
Radial kraft	N	270
Støy	db	≤55
Beskyttelsesnivå	IP	IP54
Arbeidstemp.	℃	-20 til +150
Ut akseltype	/	Nøkkelaksel

NEMA 14 Fysisk spesifikasjon:

Fysisk spesifikasjon
Rammestørrelse	mm	NEMA 14 (35 x 35)
Motoraksel	/	Rund skaft
Motorakseldiameter	mm	5
Motorakselengde	mm	21
Motorisk kroppslengde	mm	34
Girkasse lengde	mm	60 / 69.5 / 79
Girkasse akseltype	/	Nøkkelaksel
Girkasse aksel diameter	mm	6
Girkasse aksel lengde	mm	20
Girkasse nøkkellengde	mm	12
Antall kundeemner	/	4
Ledelengde	mm	300
Vekt	kg	0,17 / 0,22 / 0,28
