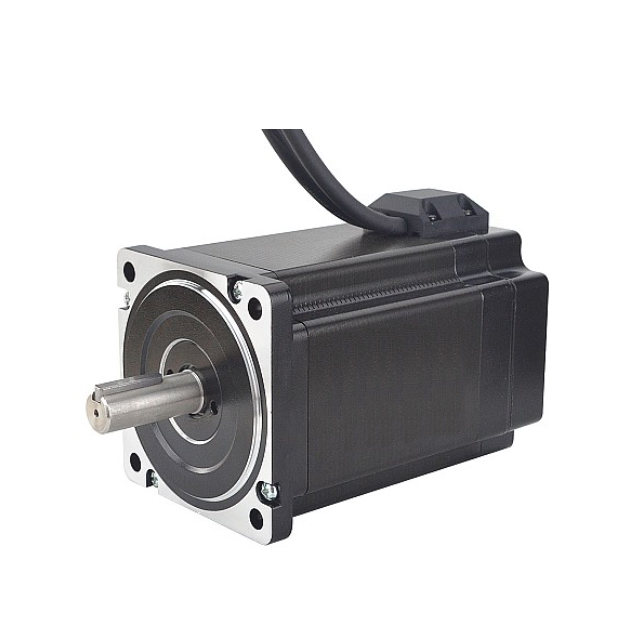

NEMA 34 BF86HSN45 hibrīds bipolārs slēgts cilpas pakāpiena motors 1,8 grāds 4,5nm (637,25oz.in) 86x86x78mm 6,0a 4 vadi

Tips: NEMA34 hibrīda bipolāra slēgta cilpas pakāpiena motors

Pašreizējā: 6.0a

Pretestība: 0,27Ω

Nominālais griezes moments: 4,5 nm (637.25oz.in)

Modelis:
BF86HSN45
Zīmols:
Besfoc
Stepera motora veidi:
Slēgtas cilpas motori
Pašu motora izmērs:
NEMA34 (86 mm)
Potenciālo pircēju skaits:
4wires
Fāze:
2 fāze
Pakāpiens:
1,8 °
MOQ:
10 gab


Pieejamība:



Jautāt

BESFOC NEMA 34 bipolāru hibrīda slēgtās cilpas pakāpju motors (BF86HSN45) ar pakāpiena leņķi 1,8DEG un izmēru 86x86x78mm. Tam ir 4 vadi, 6,0A, 0,27 Ω 2MH un ar turēšanas griezes momentu 4,5nm (637,25oz.in), . lai iegūtu vairāk dažādu pakāpju motoru prasības (piemēram, pārnesumkārbu, bremzi, kodētāju vai integrētus motorus), lūdzu, sazinieties ar mums !!!

Elektriskās specifikācijas ：

Tips: NEMA34 bipolāru hibrīdu slēgta cilpas pakāpiena motors
Modeļa nosaukums: BF86HSN45
Fāze: 2
Pakāpiens: 1,8 grāds
Pašreizējā: 6.0a
Pretestība: 0,27 Ω ± 0,1 (20 ℃)
Induktivitāte: 2mh ± 20%(1kHz 1 V RMS)
Turot griezes momentu: 4,5 N.CM ( 637.25OZ.in)
Izolācijas klase: B (130 °); 80k max.
Izvēles detaļas: pārnesumkārba, kodētājs, bremzes, integrēts draiveris ...

Fiziskās specifikācijas:

Rāmja izmērs: NEMA 34 (86 x 86 mm)
Ķermeņa garums: 78mm
Vārpstas diametrs: 12 mm
Vārpstas garums: 32 mm

Vadu savienojums:

Slēgtas cilpas pakāpju motora vadu savienojums:

A+	A-	B+	B-
Melns	Zaļš	Sarkans	Zils

Kodētāja vadu savienojums:

EA+	Kodētāja A+ fāzes ievade	Melns
Ea-	Kodētāja afāzes ievade	Zils
EB+	Kodētājs B+ fāzes ievade	Dzeltens
Eb-	Kodētāja B-fāzes ievade	Zaļš
VCC	Kodētāja spriegums (+5V)	Sarkans
EGND	Encoder Grand (0V)	Baltums

Iepriekšējais:

Nākamais:

Saistītie produkti

NEMA 34 BF86HSN65 hibrīds bipolārs slēgtas cilpas pakāpes motors 1,8 grāds 6,8nm (962.96oz.in) 86x86x100mm 6,0a 4 vadi

NEMA 34 BF86HSN120 hibrīds bipolārs slēgts cilpas pakāpiena motors 1,8 grāds 12n.m (1699.34oz.in) 86x86x155mm 6,0a 4 vadi

NEMA 34 BF86HSN85 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 8,5 nm (1023,70oz.in) 86x86x115mm 6,0a 4 vadi

NEMA 24 BF60HSN40 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 4n.m (566,45oz.in) 60x60x111mm 4a 4 vadi

NEMA 24 BF60HSN30 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 3n.m (424,84oz.in) 60x60x100mm 4a 4 vadi

NEMA 23 BF57HSN30 hibrīds bipolārs slēgtas cilpas pakāpes motors ar kodētāja 1.8 grādu 3n.m (424,84oz.in) 57x57x112mm 4,2a 4 vadi

NEMA 23 BF57HSN21 hibrīda bipolāra slēgta cilpas pakāpiena motors ar kodētāja 1.8 grādu 2,1nm (297,38oz.in) 57x57x76mm 4,2a 4 vadi

NEMA 23 BF57HSN12 hibrīda bipolāra slēgta cilpas pakāpiena motors ar kodētāja 1,8 grādu 1,2nm (169,93oz.in) 57x57x56mm 4,2a 4 vadi

NEMA 17 BF42HSN07 Hybrid bipolar slēgtas cilpas pakāpes motors 1,8 grāds 73ncm (103,38oz.in) 42x42x60mm 1,7a 4 vadi

NEMA 17 BF42HSN05 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 55NCM (77,89oz.in) 42x42x48mm 1,7a 4 vadi

NEMA 11 BF28HSN012 HYBRID BIPOLOR Slēgtas cilpas pakāpes motors 1,8 grāds 12n.cm (16,99oz.in) 28x28x51mm 0,67a 4 vadi

NEMA 11 BF28HSN009 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 9n.cm (12,75oz.in) 28x28x45mm 0,67a 4 vadi

NEMA 11 BF28HSN006 hibrīda bipolāra slēgta cilpas pakāpiena motors 1,8 grāds 6n.cm (8.50oz.in) 28x28x32mm 0,67a 4 vadi

Elektriskā specifikācija
Produkta tips	/	NEMA 34 bipolāru hibrīdu slēgta cilpas pakāpiena motors
Modeļa nosaukums	/	BF86HSN45
Fāze	fāze	2
Leņķis	°	1.8
Aktuāls	Izšķirt	6.0
Izturība	Ω	0.27
Induktivitāte	mh	2
Novērtēts griezes moments (NM)	Nm	4.5
Turot griezes momentu (Oz.in)	oz.in	637.25
Bipolārs/vienpolārs	/	Bipolārs
Izolācijas klase	/	Bārts
Nospraužot griezes momentu	g.cm	1200
Rotora inerce	g.cm²	1400

Fiziskā specifikācija
Rāmja izmērs	mm	NEMA 34 (86 x 86)
Izejas vārpstas tips	/	Atslēgas vārpsta
Vārpstas diametrs	mm	14
Vārpstas garums	mm	32
Ķermeņa garums	mm	78
Viena vārpsta /dubulta vārpsta	/	Viena vārpsta
Virzienu skaits	/	4
Svina garums	mm	300
Svars	Kg	2.5

Elektriskā specifikācija
Produkta tips	/	NEMA 34 bipolāru hibrīdu slēgta cilpas pakāpiena motors
Modeļa nosaukums	/	BF86HSN45
Fāze	fāze	2
Leņķis	°	1.8
Aktuāls	Izšķirt	6.0
Izturība	Ω	0.27
Induktivitāte	mh	2
Novērtēts griezes moments (NM)	Nm	4.5
Turot griezes momentu (Oz.in)	oz.in	637.25
Bipolārs/vienpolārs	/	Bipolārs
Izolācijas klase	/	Bārts
Nospraužot griezes momentu	g.cm	1200
Rotora inerce	g.cm²	1400

Fiziskā specifikācija
Rāmja izmērs	mm	NEMA 34 (86 x 86)
Izejas vārpstas tips	/	Atslēgas vārpsta
Vārpstas diametrs	mm	14
Vārpstas garums	mm	32
Ķermeņa garums	mm	78
Viena vārpsta /dubulta vārpsta	/	Viena vārpsta
Virzienu skaits	/	4
Svina garums	mm	300
Svars	Kg	2.5
