NEMA 17 BF42HM60-1684 HYBRID Bipolar Stepper Motor 0,9 grāds 55NCM (77,89oz.in) 42x42x60mm 1,68a 4 vadi

Tips: NEMA17 bipolārs pakāpju motors

Pašreizējais: 1,68a

Pretestība: 1,65Ω

Nominālais griezes moments: 0,44nm (62,31oz.in)

Modelis:
BF42HM60-1684
Zīmols:
Besfoc
Stepera motora veidi:
Atvērtās cilpas motori
Pašu motora izmērs:
NEMA17 (42 mm)
Potenciālo pircēju skaits:
4wires
Fāze:
2 fāze
Pakāpiens:
0,9 °
MOQ:
10 gab


Pieejamība:



Jautāt

BESFOC NEMA 17 Stepper Motor (BF42HM60-1684) ar pakāpiena leņķi 0,9DEG un izmēru 42x42x60mm. Tam ir 4 vadi, 1,68a, 1,65 Ω 5mh un ar turēšanas griezes momentu 55n.cm ( 77,89oz.in). Lai iegūtu vairāk dažādu pakāpju motoru prasības (piemēram, pārnesumkārba, bremzes, kodētājs vai integrētie motori), lūdzu, sazinieties ar mums !!!

Elektriskās specifikācijas ：

Tips: NEMA17 bipolāru pakāpienu motors
Modeļa nosaukums: BF42HM60-1684
Fāze: 2
Pakāpiens: 0,9 grāds
Pašreizējais: 1,68a
Pretestība: 1,65 Ω ± 0,1 (20 ℃)
Induktivitāte: 5 MH ± 20%(1kHz 1 V RMS)
Turot griezes momentu: 0. 55n.m ( 77,89oz.in)
Izolācijas klase: B (130 °); 80k max.
Izvēles detaļas: pārnesumkārba, kodētājs, bremzes, integrēts draiveris ...

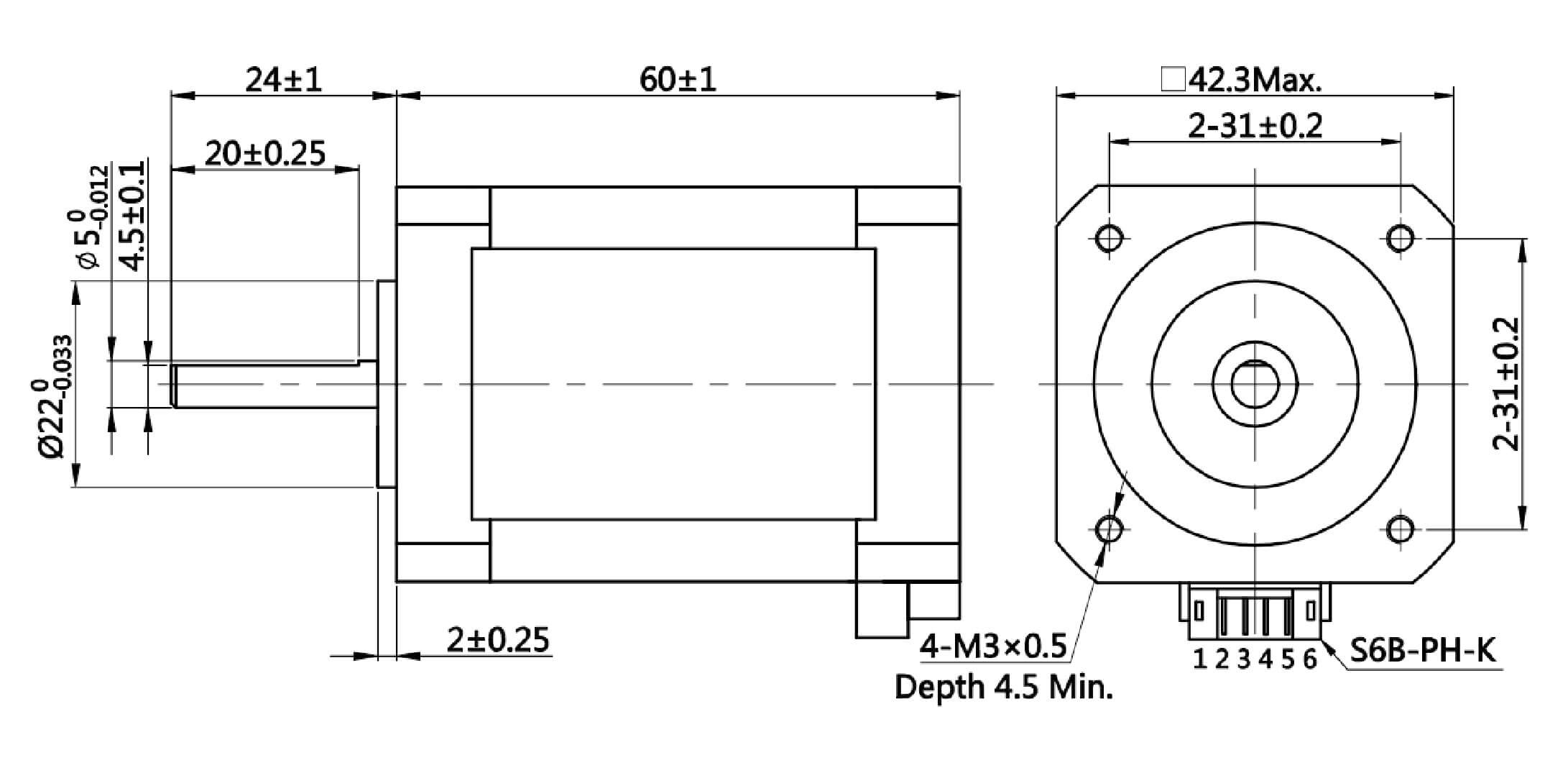

Fiziskās specifikācijas:

Rāmja izmērs: NEMA 17 (42 x 42 mm)
Ķermeņa garums: 60mm
Vārpstas diametrs: 5mm
Vārpstas garums: 24mm

Vadu savienojums:

A+	A-	B+	B-
Melns	Zaļš	Sarkans	Zils

Iepriekšējais:

Nākamais:

Saistītie produkti

NEMA 23 BF57HM76-2804 HYBRID Bipolar Stepper Motor 0,9 grāds 1,89nm (267,65oz.in) 57x57x76mm 2,8a 4 vadi

NEMA 23 BF57HM56-2804 HYBRID Bipolar Stepper Motor 0,9 grāds 1,2nm (169,93oz.in) 57x57x56mm 2,8a 4 vadi

NEMA 23 BF57HM41-2804 HYBRID Bipolar Stepper Motor 0,9 grāds 0,5 nm (70,81oz.in) 57x57x41mm 2,8a 4 vadi

NEMA 17 BF42HS48-1204 12V HYBRID Bipolar Stepper Motor 1,8 grāds 55ncm (77,89oz.in) 42x42x48mm 1,2a 4 vadi

NEMA 17 BF42HS48-0404 12V Hybrid Bipolar Stepper Motor 1,8 grāds 44NCM (62,31oz.in) 42x42x48mm 0,4a 4 vadi

NEMA 17 BF42HS40-1704-13A HYBRID Bipolar Stepper Motor 17hs4401 42ncm (59,48oz.in) 42x42x40mm 1,7a 4 Vadi

NEMA 17 BF42HS34-0404 12V Hybrid Bipolar Stepper Motor 1,8 grāds 28ncm (39,65oz.in) 42x42x34mm 1,33a 4 vadi

NEMA 17 BF42HW20-1004-03F HYBRID Bipolar Stepper Motor 1,8 grāds 13ncm (18,41oz.in) 42x42x20mm 1,0a 4 vadi

NEMA 14 36mm BF36HM21-0404 Hybrid bipolārā pakāpiena motors 0.9 grāds 8.1n.cm (11,47oz.in) 35x35x21mm 0,4a 4 vadi

NEMA 14 36mm BF36HM18-0404 Hybrid bipolar pakāpju motors 0,9 grāds 5,6n.cm (7.93oz.in) 35x35x18mm 0,4a 4 vadi

NEMA 14 36mm BF36HM12-0304 Hybrid bipolārā pakāpiena motors 0,9 grāds 4,2n.cm (5,95oz.in) 35x35x12mm 0,3a 4 vadi

NEMA 14 BF35HM42-1004 hibrīda bipolāru pakāpju motors 1,8 grāds 0,15nm (21,24oz.in) 35x35x42mm 1,0a 4 vadi

NEMA 14 BF35HM34-1004 hibrīda bipolāru pakāpju motors 0,9 grāds 0,12nm (16,99oz.in) 35x35x34mm 1,0a 4 vadi

NEMA 14 BF35HM27-0504 HYBRID bipolārā pakāpiena motors 0,9 grāds 0,1nm (14,16oz.in) 35x35x27mm 0,5a 4 vadi

NEMA 42 BF110HS99-5504 HYBRID Bipolar Stepper Motor 1,8 grāds 11,2nm (1586.05oz.in) 110x110x99mm 5,5a 4 vadi

NEMA 42 BF110HS201-8004 HYBRID Bipolar Stepper Motor 1,8 grāds 28n.m (3965.13oz.in) 110x110x201mm 8,0a 4 vadi

NEMA 42 BF110HS150-6504 HYBRID Bipolar Stepper Motor 1,8 grāds 21n.m (2873.85oz.in) 110x110x150mm 6,5a 4 vadi

NEMA 42 BF110HS99-5504 HYBRID Bipolar Stepper Motor 1,8 grāds 11,2nm (1586.05oz.in) 110x110x99mm 5,5a 4 vadi

NEMA 34 BF86HS155-6004 HYBRID Bipolar Stepper Motor 1,8 grāds 13n.m (1840.95oz.in) 86x86x155mm 6,0a 4 vadi

NEMA 34 BF86HS126-6004 HYBRID Bipolar Stepper Motor 1,8 grāds 9.5nm (1345.31oz.in) 86x86x126mm 6,0a 4 vadi

NEMA 34 BF86HS115-6004 HYBRID Bipolar Stepper Motor 1,8 grāds 8.7nm (1232.02oz.in) 86x86x115mm 6,0a 4 vadi

Elektriskā specifikācija
Produkta tips	/	2 fāzes hibrīda pakāpju motors
Modeļa nosaukums	/	BF42HM60-1684
Fāze	fāze	2
Leņķis	°	0.9
Aktuāls	Izšķirt	1.68
Izturība	Ω	1.65
Induktivitāte	mh	5
Novērtēts griezes moments (NM)	Nm	0.55
Turot griezes momentu (Oz.in)	oz.in	77.89
Bipolārs/vienpolārs	/	Bipolārs
Izolācijas klase	/	Bārts
Nospraužot griezes momentu	g.cm	270
Rotora inerce	g.cm²	106

Fiziskā specifikācija
Rāmja izmērs	mm	NEMA 17 (42 x 42)
Izejas vārpstas tips	/	Apaļa vārpsta
Vārpstas diametrs	mm	5
Vārpstas garums	mm	24
Ķermeņa garums	mm	60
Viena vārpsta /dubulta vārpsta	/	Viena vārpsta
Virzienu skaits	/	4
Svina garums	mm	300
Svars	Kg	0.55

Elektriskā specifikācija
Produkta tips	/	2 fāzes hibrīda pakāpju motors
Modeļa nosaukums	/	BF42HM60-1684
Fāze	fāze	2
Leņķis	°	0.9
Aktuāls	Izšķirt	1.68
Izturība	Ω	1.65
Induktivitāte	mh	5
Novērtēts griezes moments (NM)	Nm	0.55
Turot griezes momentu (Oz.in)	oz.in	77.89
Bipolārs/vienpolārs	/	Bipolārs
Izolācijas klase	/	Bārts
Nospraužot griezes momentu	g.cm	270
Rotora inerce	g.cm²	106

Fiziskā specifikācija
Rāmja izmērs	mm	NEMA 17 (42 x 42)
Izejas vārpstas tips	/	Apaļa vārpsta
Vārpstas diametrs	mm	5
Vārpstas garums	mm	24
Ķermeņa garums	mm	60
Viena vārpsta /dubulta vārpsta	/	Viena vārpsta
Virzienu skaits	/	4
Svina garums	mm	300
Svars	Kg	0.55
