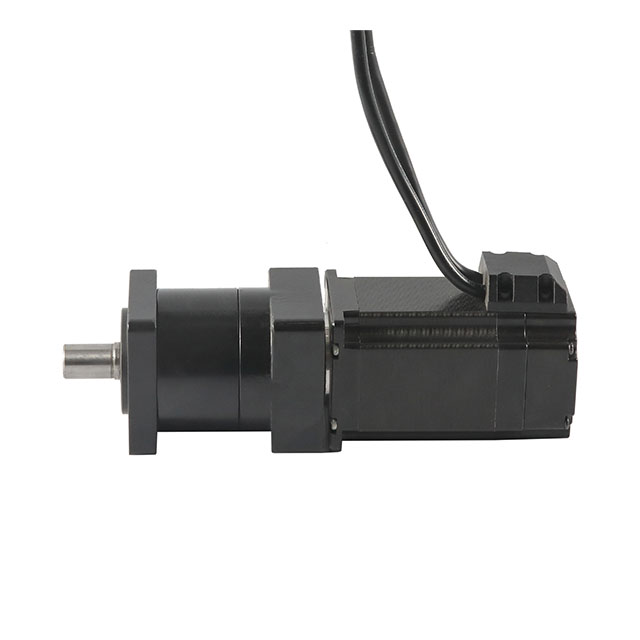

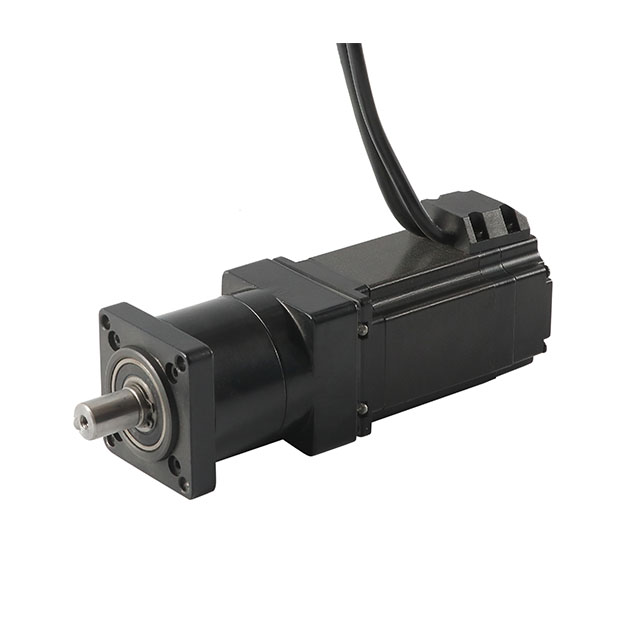

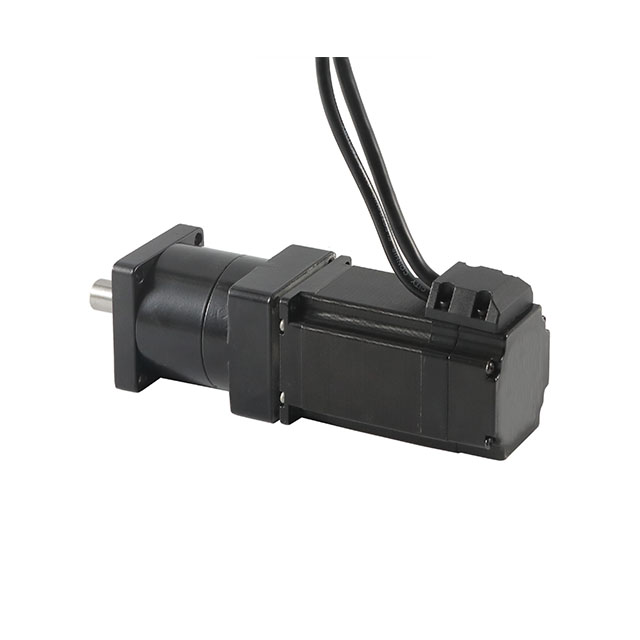

Nema 24 BF60HS100-2804 ກັບ PX57 Series Hybrid Bipolar Geared Stepper Motor with Common Planetary Gearbox 3/4/5/6/7/10/16/20/24/30/36/40/50/64/96/100/1416:

BesFoc Nema 24 ມໍເຕີ bipolar stepper ທີ່ມີຄວາມຍາວຂອງຮ່າງກາຍ 60x60x8100mm,  2.8A, 1.6 Ω 6.4mH ແລະ  ມີແຮງບິດຖື 4N.m(566.45oz.in) , ປະສົມປະສານກັບກ່ອງເກຍດາວເຄາະທົ່ວໄປຂອງ 3/4/5/6/7/10/16/20/24/30/36/40/50/64/96/100/144/216:1  ອັດຕາສ່ວນເກຍ. ເພົາຫຼັງມີເສັ້ນຜ່າກາງΦ8ມມທີ່ມີຮູສະກູຢູ່ຝາດ້ານຫຼັງ. ມັນ​ເປັນ​ການ​ແກ້​ໄຂ​ທີ່​ດີ​ສໍາ​ລັບ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ທີ່​ມີ​ພື້ນ​ທີ່​ຈໍາ​ກັດ​ແຕ່​ຕ້ອງ​ການ​ຄວາມ​ໄວ​ຕ​່​ໍ​າ​ແລະ / ຫຼື​ແຮງ​ບິດ​ສູງ​.  ສໍາລັບຄວາມຕ້ອງການ motors stepper ທີ່ແຕກຕ່າງກັນຫຼາຍ (ເຊັ່ນ: gearbox, brake, encoder, ຫຼື motors ປະສົມປະສານ), ກະລຸນາຕິດຕໍ່ພວກເຮົາ !!!

ຂໍ້ມູນຈໍາເພາະໄຟຟ້າ:

• ປະເພດ: Nema24 bipolar motor stepper hybrid

• ຊື່ຕົວແບບ: BF60HS100-2804

• ໄລຍະ: 2

• ມຸມຂັ້ນຕອນ: 1.8 ອົງສາ

• ປັດຈຸບັນ: 2.8A

• ຄວາມຕ້ານທານ: 1.6 Ω± 0.1(20℃)

• inductance: 6.4mH ± 20% (1kHz 1V RMS)

• ແຮງບິດຖື: 4 N.cm ( 566.45oz.in)

• ຊັ້ນ insulation: B(130°); 80K ສູງສຸດ.

• ພາກສ່ວນທາງເລືອກ: Gearbox, Encoder, Brake, Integrated Driver...


ຂໍ້ມູນຈໍາເພາະຂອງກ່ອງເກຍ:

• ຮຸ່ນ: BF-PX57-L Series

• ປະເພດກ່ອງເກຍ: ກ່ອງເກຍດາວເຄາະທົ່ວໄປ

• ອັດຕາສ່ວນເກຍ:  3:1 / 4:1 / 5:1 / 6:1 / 7:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 40:1 / 50:1 / 64:1 / 96:1 / 1041:1 / 104:1 /

• ປະສິດທິພາບ: 95% / 90% / 85%

• Backlash: ≤15 arcmin - 50  arcmin

• Rated Torque: 15N.m - 40N.m

• ແຮງບິດສູງສຸດ: 25N.m - 50N.m

• ຄວາມໄວການປ້ອນຂໍ້ມູນຈັດອັນດັບ: ≤ 3000rpm

• ໄລຍະເວລາຊີວິດສະເລ່ຍ: 20000h

• ສຽງລົບກວນ: ≤60 - 75dB

• ລະດັບການປົກປ້ອງ: IP65

ຂໍ້ມູນຈໍາເພາະທາງກາຍະພາບ:

• ຂະໜາດກອບ: Nema 24 (60 x 60mm)

• ຄວາມຍາວມໍເຕີ: 100 ມມ

• ຄວາມຍາວຂອງກ່ອງເກຍ: 72mm / 86mm / 100mm

• Gearbox Shaft Diameter: Φ14mm

• Gearbox Shaft Length: 22mm

• ຄວາມຍາວກະແຈ: 20mm

• Motor Shaft Diameter:  Φ8mm

• ຄວາມຍາວຂອງມໍເຕີ: 24mm

• ຈໍານວນຜູ້ນໍາ: 4

• ຄວາມຍາວຂອງສາຍ: 300mm

• BF-PX57-L1  ນ້ໍາຫນັກ: 0.9kg

• BF-PX57-L2  ນ້ໍາຫນັກ: 1.2kg

• BF-PX57-L3  ນ້ໍາຫນັກ: 1.4kg

ການເຊື່ອມຕໍ່ສາຍ:

A+	A-	B+	ຂ-
ດຳ	ສີຂຽວ	ສີແດງ	ສີຟ້າ
