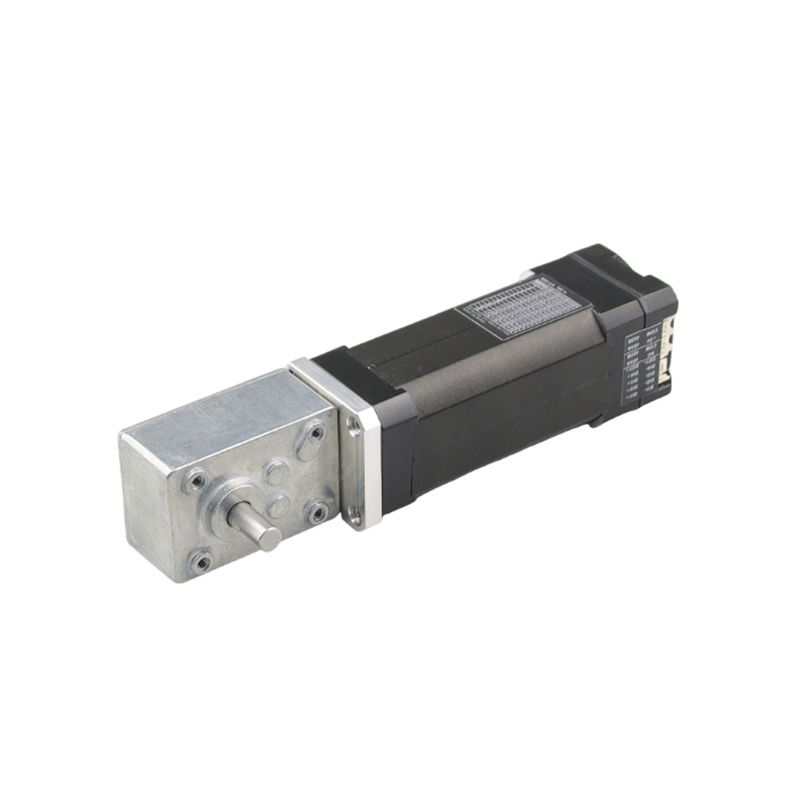

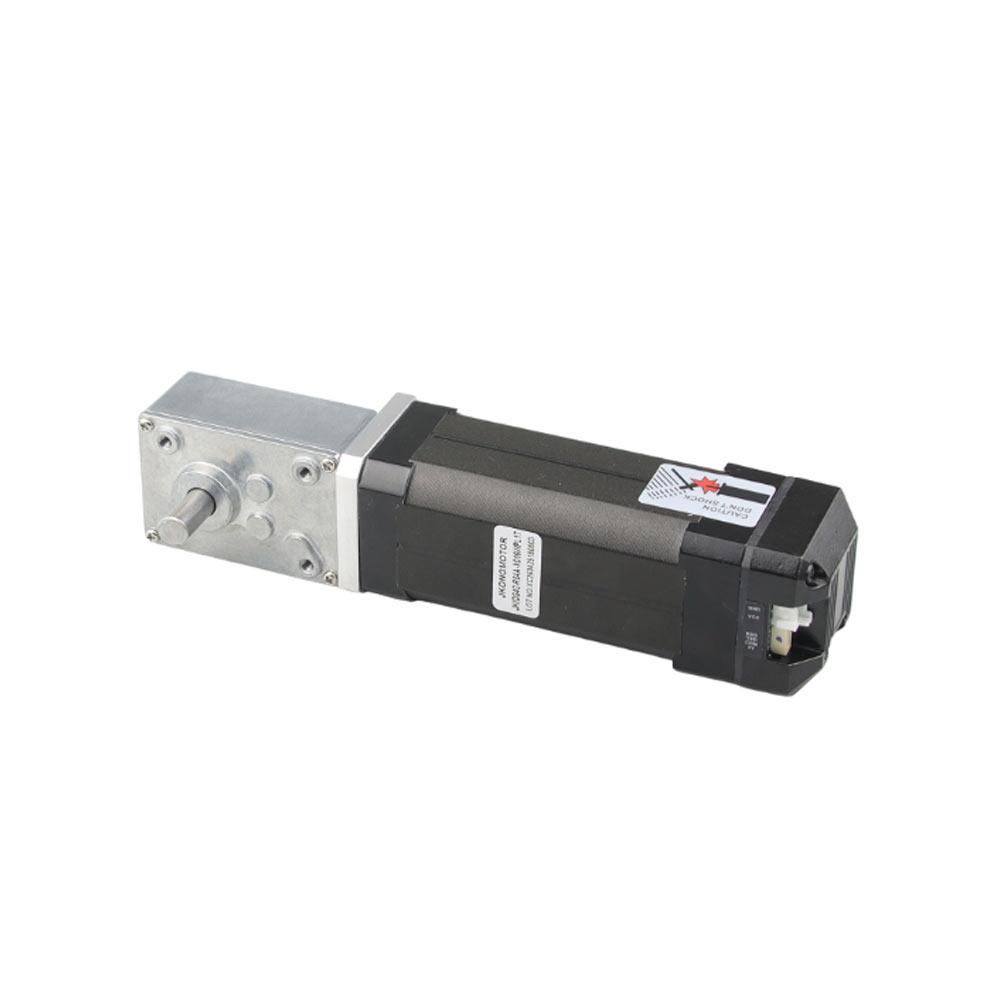

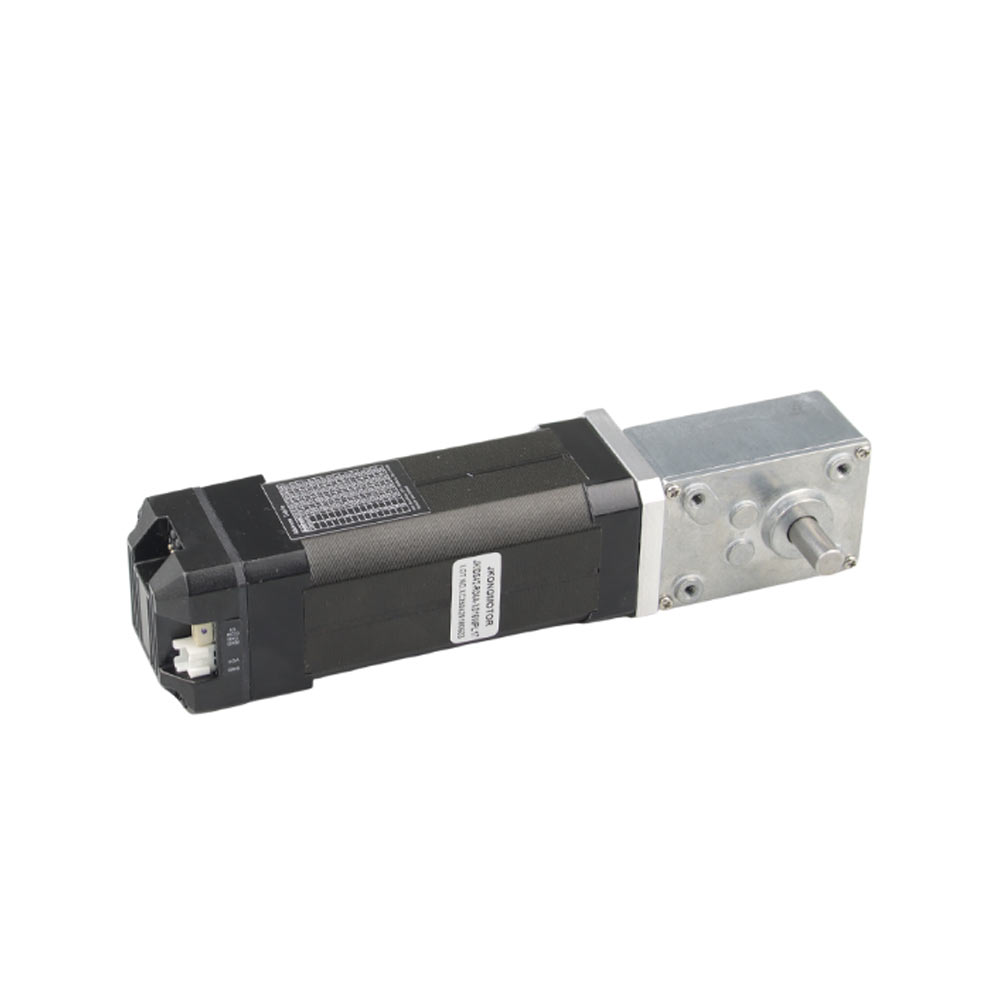

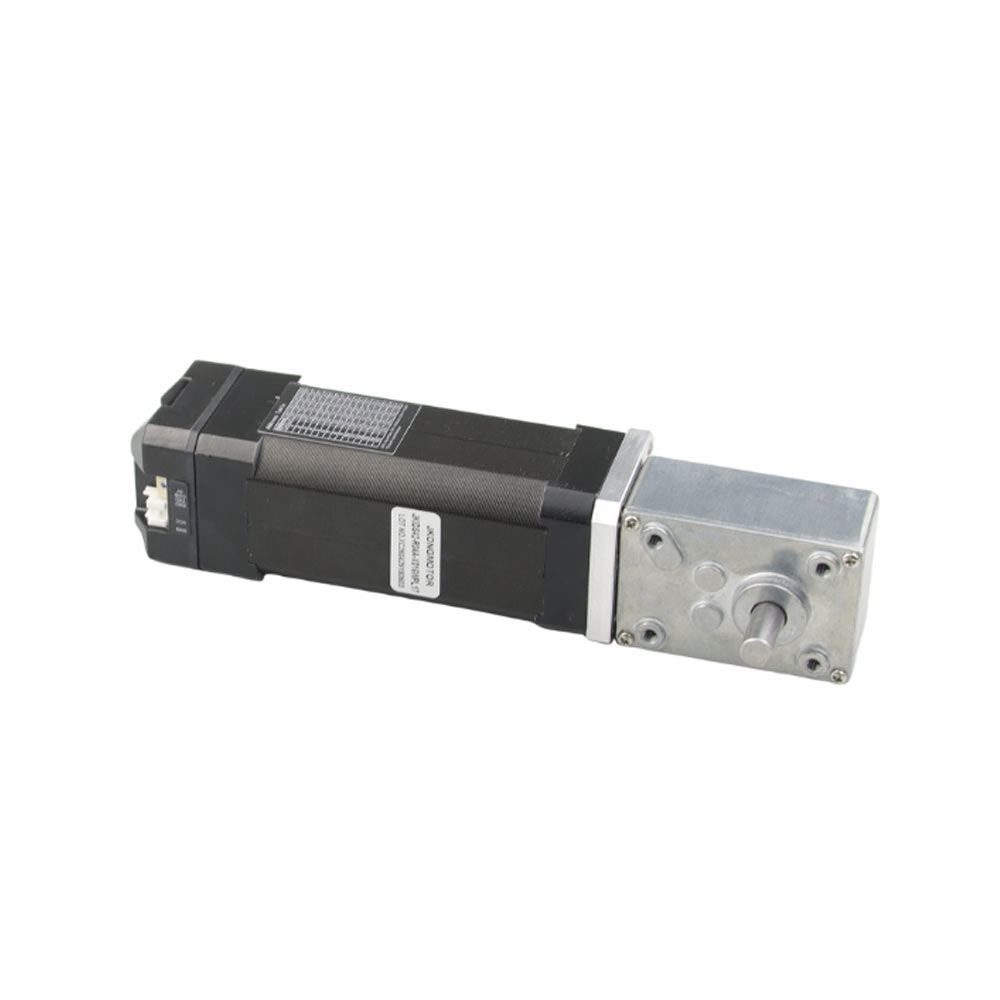

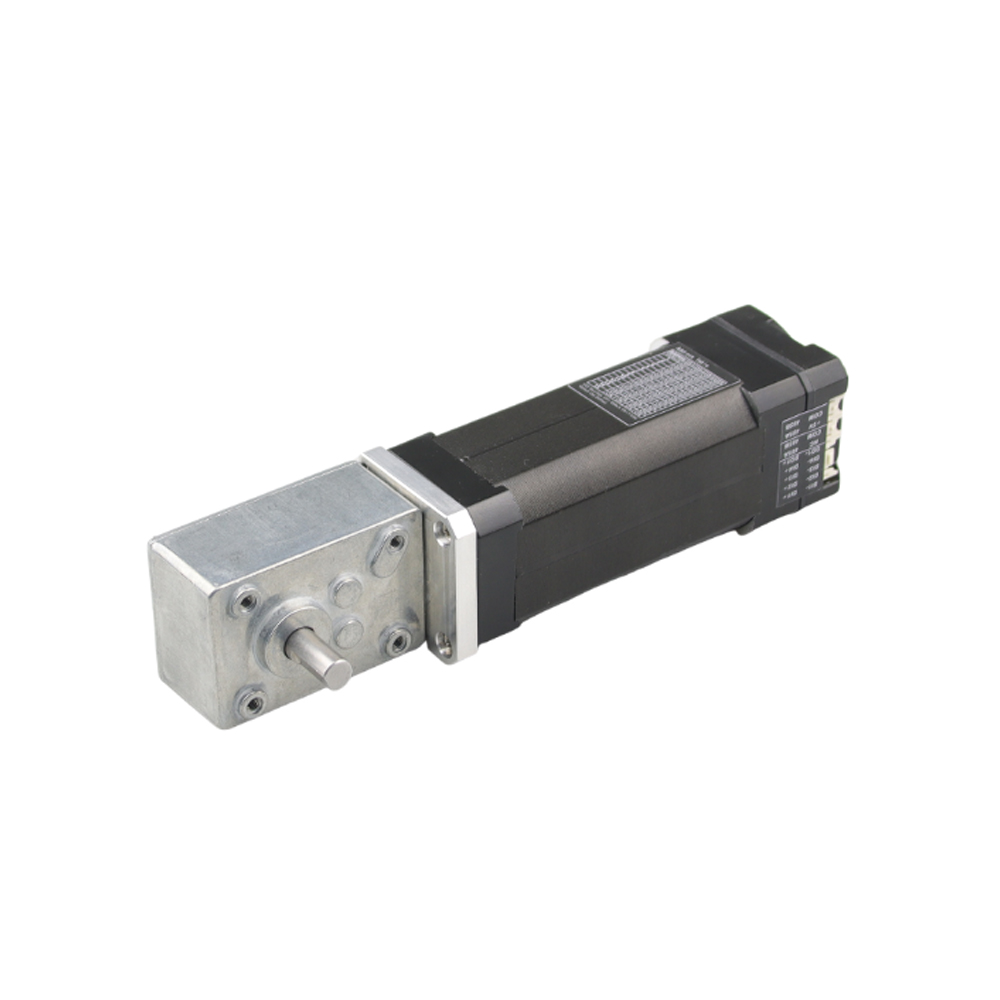

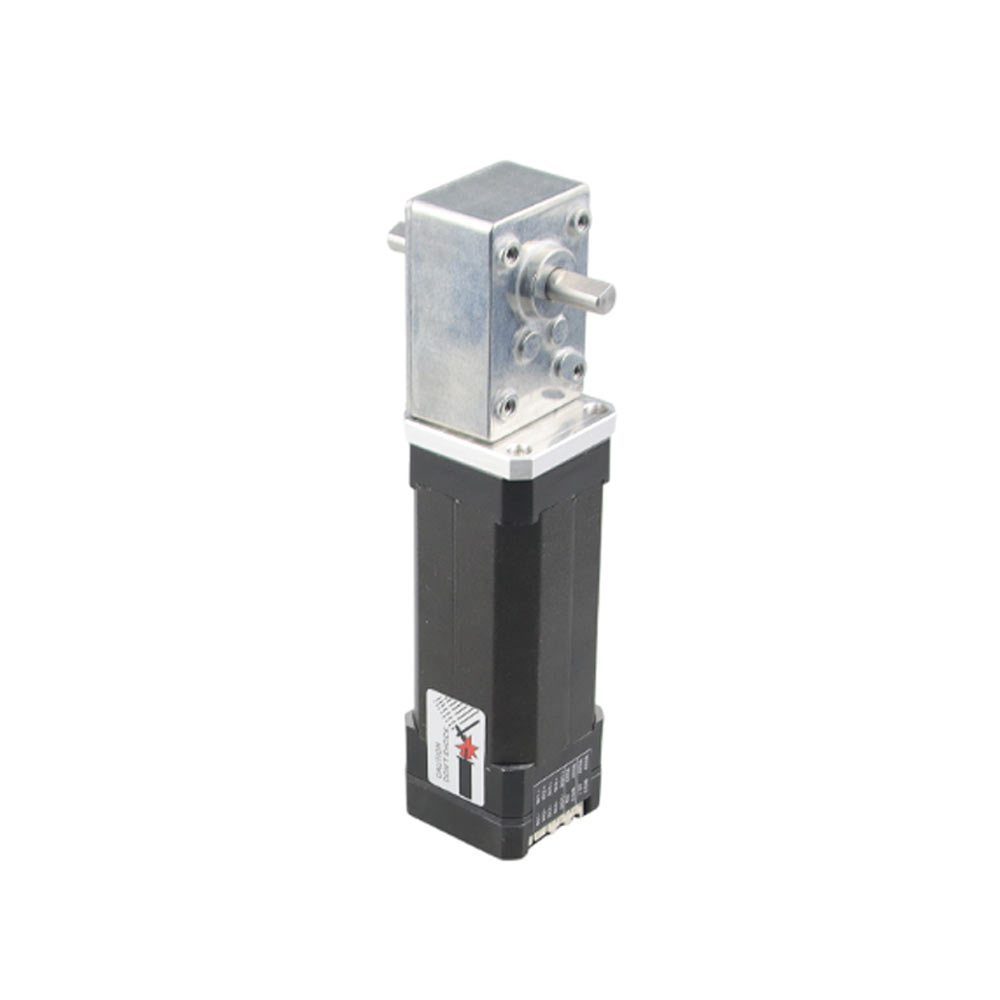

Nema 17 BFIDS42-P01A Integrirani BLDC servo motor s pužnim mjenjačem 42x42 mm Pluse Control 26W 24V 4000 Rpm 0,0625 Nm s integriranim pogonom

Tip: BFIDS42-P01A Integrirani istosmjerni servo motor bez četkica s kontrolom pulsa i pužnim mjenjačem

Polovi: 8 polova

Nazivna snaga: 26W

Nazivna brzina: 4000±10% RPM

Nazivna struja: 1,8 A

Nazivni zakretni moment: 0,0625 Nm (8,85 oz.in)

Enkoder: 17-bitni apsolutni koder

Model:
BFIDS42-P01A s pužnim mjenjačem
Marka:
BesFoc
Vrste koračnih motora:
Integrirani motori
Veličina integriranog koračnog servo motora:
Nema17-42mm
Faza:
2 faza
Kut koraka:
1,8°
Metode komunikacije:
Vrsta impulsa, RS485 ModBus, CANopen mreža
MOQ:
10 kom


Dostupnost:



Raspitajte se

Integrirani BLDC motor s pužnim pogonom kombinira istosmjerni motor bez četkica, pužni mjenjač i integrirani pogon u kompaktno rješenje za kontrolu kretanja. Pužni mjenjač pruža visok okretni moment i učinkovito smanjenje brzine, što ga čini idealnim za primjene koje zahtijevaju stabilan rad pri malim brzinama i pouzdan prijenos snage. Ovaj integrirani dizajn smanjuje prostor za ugradnju, pojednostavljuje ožičenje i eliminira potrebu za zasebnim pogonskim komponentama, poboljšavajući ukupnu učinkovitost sustava i smanjujući troškove integracije.

BesFoc pužni integrirani BLDC motori nude visoku učinkovitost, nisko održavanje i dug radni vijek. Prikladni su za industrijsku automatizaciju, transportne sustave, AGV-ove, strojeve za pakiranje i druge primjene koje zahtijevaju kompaktnu kontrolu kretanja s visokim okretnim momentom. Dostupni su prilagođeni prijenosni omjeri, specifikacije motora i mogućnosti upravljanja kako bi se ispunili različiti zahtjevi primjene. Kontaktirajte nas za tehničku podršku i motorna rješenja po mjeri.

BesFoc nema 17 BFIDS42-P01A 42x42x61mm integrirani BLDC servo motor s Pluse kontrolom 1,8 stupnjeva 1,8 A 0,0625 Nm sa 17-bitnim integriranim upravljačkim programom. Za više različitih zahtjeva za integriranim servo motorom kontaktirajte nas!!!

Električne specifikacije:

Naziv modela: BFIDS42-P01A integrirani BLDC servo motor s pužnim mjenjačem
Faza: 3
Poljaci: 8
Nazivna snaga: 26W
Nazivni napon: 24VDC
Nazivna brzina: 4000±10% RPM
Nazivna struja: 1,8 A
Nazivni zakretni moment: 0,0625 Nm (8,85 oz.in)
Enkoder: 17-bitni
Metoda upravljanja: Puls (RS485, CANopen opcija)

Fizičke specifikacije:

Veličina okvira: Nema 17 (42 x 42 mm)
Duljina tijela: 61 mm
Promjer osovine: 5 mm
Duljina osovine: 22 mm

Značajke integriranog servo motora:

Usvajanje nove 32-bitne M4+ jezgre s glavnom frekvencijom od 120M ili 240M
Stabilne karakteristike zakretnog momenta od niskih do visokih brzina, s velikom brzinom i preciznošću
Opremljen sučeljem kočionog otpornika za sprječavanje oštećenja elektromehaničkog kočionog sustava
Širok raspon brzine, mali porast temperature i visoka učinkovitost
Integrirani motor i pogon, kompaktna veličina, jednostavno ožičenje i pogon Dobra kompatibilnost s motorom
Opremljen funkcijama zaštite od prenapona, prenapona, previsoke temperature i diferencijalne zaštite
Konfigurirajte 17-bitni jednookretni apsolutni koder

Način komunikacije:

Vrsta pulsa
RS485 MOdbus RTU vrsta mreže
CANopen vrsta mreže

Razina zaštite:

Vodootporan tip: IP30, IP54, IP65, izborno

Električna specifikacija integriranog Bldc servo motora Nema 17:

Električna specifikacija
Vrsta proizvoda	/	Integrirani Bldc motor s pužnim mjenjačem
Naziv modela	/	BFIDS42-P01A s kontrolom pulsa
Faza	/	3
Poljaci	/	8
Vlast	W	26
Nazivni napon	V	24
Nazivna struja	A	1.6
bez opterećenja Struja	A	0.3
Nazivna brzina	broj okretaja u minuti	4000±10%
Brzina bez opterećenja	broj okretaja u minuti	6800±10%
Nazivni zakretni moment	Nm	0.0625
Ukupna visina	mm	61
Koder	/	17Bit
Otpornost	oma	1.8
Povratna EMF konstanta	V/Krpm	3.53
Konstanta momenta	Nm/A	0.034
Snaga dielekcije	/	500VDC za jednu minutu
Radna temperatura	℃	-15 ~ +50
Inercija rotora	g.cm²	24
Izolacijski razred	/	B

Specifikacija integriranog upravljačkog programa:

Parametri upravljačkog programa	Min	Ocijenjeno	Maks
Ulazni napon（V）	16	24	36
Logički ulazni napon (V)	5	5	24
Logička ulazna struja （mA）	10	10	50
Frekvencija pulsa（KHz)			200

Okruženje upotrebe integriranih motora bez četkica od 24 V:

okoliš	Parametri
Metoda hlađenja	Prirodno ili prisilno hlađenje
Primjena	Izbjegavajte prašinu, ulje i korozivne plinove; držati podalje od druge opreme koja stvara toplinu; zabraniti prisutnost zapaljivih plinova i vodljive prašine.
Radna temperatura	0℃ ~ +50℃
Vlažnost okoliša	≤85% RH（bez kondenzacije）
Vibracije	5,9 m/s² maks
Temperatura skladištenja	-25 ℃ ～ +70 ℃

Integrirani indikator statusa vozača:

Boja	Ime	Funkcija
zelena	PWR	Indikator napajanja
crveno	ALM	Indikator alarma

I/O port integriranih upravljačkih programa:

luke	Pin	Naziv priključka	Opis
CN1	1	PUL+	Pulsni signal
	2	PUL-	Pulsni signal
	3	DIR+	Signal smjera
	4	DIR-	Signal smjera
	5	ENA+	Omogući signal
	6	ENA-	Omogući signal
	7	NC	nedefinirano
	8	NC	nedefinirano
	9	ALM+	Signal alarma
	10	ALM-	Signal alarma
CN2	1	NC	nedefinirano
	2	NC	nedefinirano
	3	NC	nedefinirano
	4	COM	Zajedničke luke
CN3	1	NC	nedefinirano
	2	5V	+5 V
	3	NC	nedefinirano
	4	COM	Zajedničke luke

Integrirani upravljački DIP prekidači:

Pin	Naziv priključka	Opis
1	SW1	Postavke podjele
2	SW2
3	SW3
4	SW4
5	SW5	Podešavanje smjera vrtnje motora

Integrirani upravljački programi za napajanje i komunikacijske priključke:

luke	Pin	Naziv priključka	Opis
CN4	1	GND	Negativno ožičenje napajanja
CN4	2	VCC	Pozitivno ožičenje napajanja
CN5	1	RXD	Komunikacijski prijemnik serijskog porta
	2	TXD	komunikacijski pošiljatelj serijskog porta
	3	COM	Zajednička luka
	4	5V	+5 V

Integrirane postavke potpodjele upravljačkog programa:

Podijeliti	SW1	SW2	SW3	SW4
200	ISKLJUČENO	ISKLJUČENO	ISKLJUČENO	ISKLJUČENO
400	NA	ISKLJUČENO	ISKLJUČENO	ISKLJUČENO
800	ISKLJUČENO	NA	ISKLJUČENO	ISKLJUČENO
1600	NA	NA	ISKLJUČENO	ISKLJUČENO
3200	ISKLJUČENO	ISKLJUČENO	NA	ISKLJUČENO
6400	NA	ISKLJUČENO	NA	ISKLJUČENO
12800	ISKLJUČENO	NA	NA	ISKLJUČENO
25600	NA	NA	NA	ISKLJUČENO
1000	ISKLJUČENO	ISKLJUČENO	ISKLJUČENO	NA
2000	NA	ISKLJUČENO	ISKLJUČENO	NA
4000	ISKLJUČENO	NA	ISKLJUČENO	NA
5000	NA	NA	ISKLJUČENO	NA
8000	ISKLJUČENO	ISKLJUČENO	NA	NA
10000	NA	ISKLJUČENO	NA	NA
20000	ISKLJUČENO	NA	NA	NA
25000	NA	NA	NA	NA

Postavljanje smjera rotacije motora:

Korisnik može postaviti smjer vrtnje motora preko SW5, koji radi zajedno s DIR upravljačkim signalom. Promjena postavke SW5 ili DIR upravljačkog signala može promijeniti trenutni smjer vrtnje motora.
