خانه / مرکز محصولات / موتور پله ای خطی / موتور پله خطی غیر صلیبی / NEMA 17 BF42HSC40-1704 موتور خطی خطی غیر کیپ 1.8 درجه 42ncm (59.48oz.in) 42x42x40mm 1.7a 4 سیم

NEMA 17 موتور پله ای خطی برای چاپگر سه بعدی

NEMA 17 BF42HSC34-1334 موتور خطی خطی غیر کیپ 1.8 درجه 26ncm (36.82oz.in) 42x42x34mm 1.33a 4 سیم

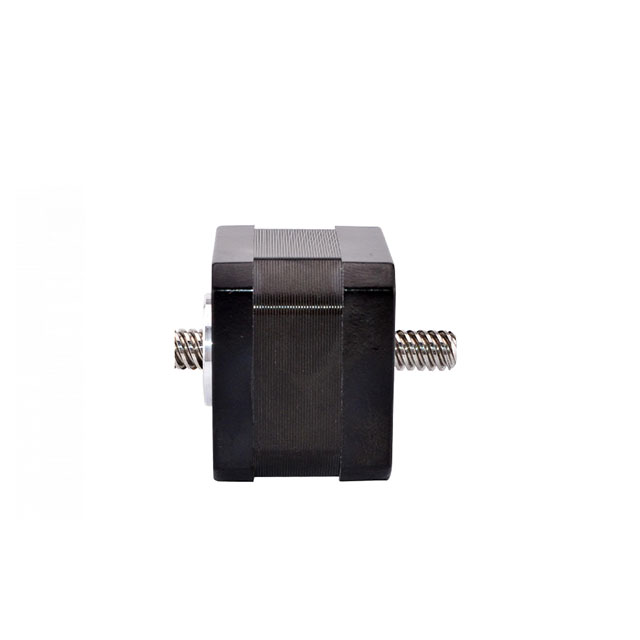

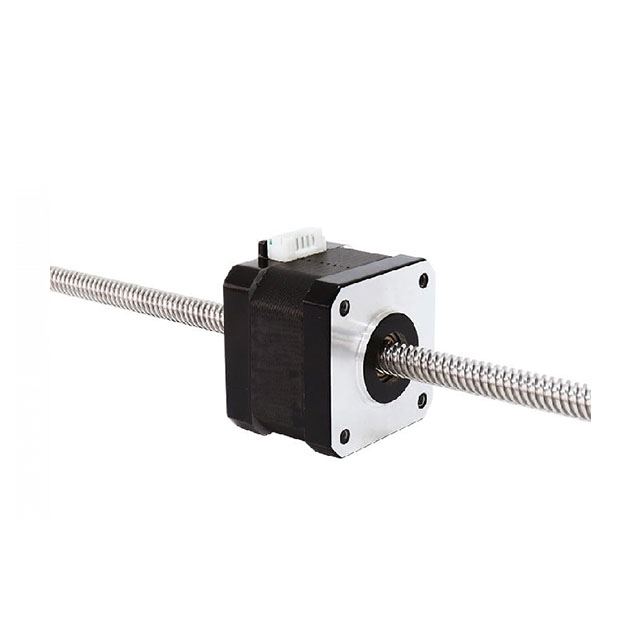

NEMA 17 BF42HSC40-1704 موتور خطی خطی غیر کیپ 1.8 درجه 42ncm (59.48oz.in) 42x42x40mm 1.7a 4 سیم

نوع: موتور پله پیچ سرب NEMA17 غیر اسیر

جریان: مقاومت 1.7a

:

گشتاور 1.5Ω دارای امتیاز: 0.42nm (59.48oz.in)

مدل:
BF42HSC40-1704
برند:
باسج
انواع موتور عمیق تر:
موتورهای خطی
انواع پیچ سرب:
خطی
اندازه موتور پله:
NEMA17 (42 میلی متر)
تعداد سرب:
4 هفته
فاز:
2 فاز
زاویه مرحله:
1.8 درجه
MOQ:
10 عدد


در دسترس بودن:



پرسیدن

BESFOC NEMA 17 موتور پله ای پیچ سرب غیر اسیر (BF42HSC40-1704) با زاویه پله 1.8deg و اندازه 42x42x40mm. اندازه میله پیچ شامل TR5 ، TR6 ، TR8 و TR10. این دستگاه دارای 4 سیم ، 1.7A ، 1.5 Ω 2.3mh و با نگه داشتن گشتاور 0.42nm (59.48oz.in) . برای نیازهای مختلف موتورهای پله ای (مانند گیربکس ، ترمز ، رمزگذار یا موتورهای یکپارچه) ، لطفا با ما تماس بگیرید !!!

مشخصات الکتریکی

نوع: موتور استپر خطی NEMA17 غیر اسیر
نام مدل: BF42HSC40-1704
مرحله: 2
زاویه مرحله: 1.8 درجه
جریان: 1.7a
مقاومت: 0.1 ± 1.5 Ω (20 ℃)
القاء: 2.3MH ± 20 ٪ (1kHz 1V RMS)
گشتاور نگهدارنده: 0.42nm (59.48oz.in)
کلاس عایق: B (130 درجه) ؛ حداکثر 80k.
قطعات اختیاری: گیربکس ، رمزگذار ، ترمز ، درایور یکپارچه ...

مشخصات فیزیکی:

اندازه قاب: NEMA 17 (42 42 42 میلی متر)
طول بدن: 40 میلی متر
قطر شافت: TR5 ، TR6 ، TR8 ، TR10
نوع شفت: پیچ سرب غیر اسیر

اتصال سیم ها:

a+	الف-	ب+	ب-
سیاه	سبز	قرمز	رنگ آبی

قبلی:

بعدی:

محصولات مرتبط

NEMA 23 BF57HSC41-2804 موتور پله خطی غیر اسیر 1.8 درجه 0.55nm (77.89oz.in) 57x57x41mm 2.8a 4 سیم

NEMA 23 BF57HSC112-3004 موتور پله خطی غیر اسیر 1.8 درجه 3n.m (424.84oz.in) 57x57x112mm 3.0a 4 سیم

NEMA 23 BF57HSC100-3004 موتور خطی خطی غیر اسیر 1.8 درجه 2.8 نانومتر (396.51oz.in) 57x57x100mm 3.0a 4 سیم

NEMA 23 BF57HSC82-3004 موتور پله خطی غیر اسیر 1.8 درجه 2.1 نانومتر (297.38oz.in) 57x57x82mm 3.0a 4 سیم

NEMA 23 BF57HSC76-2804 موتور خطی خطی غیر اسیر 1.8 درجه 1.89nm (267.65oz.in) 57x57x76mm 2.8a 4 سیم

NEMA 23 BF57HSC56-2804 موتور پله خطی غیر اسیر 1.8 درجه 1.2 نانومتر (169.93oz.in) 57x57x56mm 2.8a 4 سیم

NEMA 23 BF57HSC51-2804 موتور پله خطی غیر اسیر 1.8 درجه 1n.m (141.61oz.in) 57x57x51mm 2.8a 4 سیم

NEMA 23 BF57HSC41-2804 موتور پله خطی غیر اسیر 1.8 درجه 0.55nm (77.89oz.in) 57x57x41mm 2.8a 4 سیم

NEMA 17 BF42HSC60-1704 موتور خطی خطی غیر کیپ 1.8 درجه 73ncm (103.38oz.in) 42x42x60mm 1.7a 4 سیم

NEMA 17 BF42HSC48-1684 موتور خطی خطی غیر کیپ 1.8 درجه 55ncm (77.89oz.in) 42x42x48mm 1.7a 4 سیم

NEMA 17 BF42HSC34-1334 موتور خطی خطی غیر کیپ 1.8 درجه 26ncm (36.82oz.in) 42x42x34mm 1.33a 4 سیم

NEMA 14 BF35HSC28-0504 موتور پله خطی غیر کیپ 1.8 درجه 0.1nm (14.16oz.in) 35x35x28mm 0.5a 4 سیم

NEMA 14 BF35HSC42-1004 موتور خطی خطی غیر کیپ 1.8 درجه 0.2nm (28.32oz.in) 35x35x42mm 1.0a 4 سیم

NEMA 14 BF35HSC34-1004 موتور پله خطی غیر کینه ای 1.8 درجه 0.14nm (19.83oz.in) 35x35x34mm 1.0a 4 سیم

NEMA 14 BF35HSC28-0504 موتور پله خطی غیر کیپ 1.8 درجه 0.1nm (14.16oz.in) 35x35x28mm 0.5a 4 سیم

NEMA 11 BF28HSC32-0674 موتور پله خطی غیر کیپ 1.8 درجه 6n.cm (8.50oz.in) 28x28x32mm 0.67a 4 سیم

NEMA 11 BF28HSC51-0674 موتور پله ای خطی غیر کپی 1.8 درجه 12n.cm (16.99oz.in) 28x28x51mm 0.67a 4 سیم

NEMA 11 BF28HSC45-0674 موتور پله خطی غیر کیپ 1.8 درجه 9n.cm (12.75oz.in) 28x28x45mm 0.67a 4 سیم

NEMA 11 BF28HSC32-0674 موتور پله خطی غیر کیپ 1.8 درجه 6n.cm (8.50oz.in) 28x28x32mm 0.67a 4 سیم

NEMA 8 BF20HSC30-0604 موتور پله خطی غیر کیپ 1.8 درجه 1.8n.cm (2.55oz.in) 20x20x30mm 0.6a 4 سیم

NEMA 8 BF20HSC38-0604 موتور پله خطی غیر کیپ 1.8 درجه 3n.cm (4.25oz.in) 20x20x38mm 0.6a 4 سیم

NEMA 8 BF20HSC30-0604 موتور پله خطی غیر کیپ 1.8 درجه 1.8n.cm (2.55oz.in) 20x20x30mm 0.6a 4 سیم

مشخصات الکتریکی
نوع محصول	/	2 فاز NEMA17 موتور استپر خطی غیر اسیر
نام مدل	/	BF42HSC40-1704
مرحله	مرحله	2
زاویه پله	درجه	1.8
جاری	بوها	1.7
مقاومت	ω	1.5
القاء	مگس	2.3
گشتاور امتیاز (NM)	NM	0.42
گشتاور نگهدارنده (oz.in)	oz.in	59.48
دو قطبی/قطبی	/	دو قطبی
کلاس عایق	/	شرح
گشتاور	G.CM	150
بی تحرکی روتور	G.CM²	54

مشخصات فیزیکی
اندازه قاب	مگنی	NEMA 17 (42 42 42)
نوع شافت خروجی	/	موتور پله خطی پیچ غیر اسیر
قطر شفت	مگنی	TR5 ، TR6 ، TR8 ، TR10
تعداد سرب	/	4
طول منجر می شود	مگنی	300
وزن	کلوت	0.28

مشخصات فیزیکی میله پیچ سرب نوع T
قطر پیچ	سرب	زمین پیچ	سفر در هر مرحله	قطر پیچ	سرب	زمین پیچ	سفر در هر مرحله
مگنی	مگنی	مگنی	مگنی	مگنی	مگنی	مگنی	مگنی
TR5	1	1	0.005	tr8	8	2	0.04
TR5	2	1	0.01		10	2	0.05
tr6	2	1	0.01		12	2	0.06
	4	1	0.02		14	2	0.07
	6	1	0.03	TR10	2	2	0.01
	12	2	0.06		3	1.5	0.015
tr8	1	1	0.005		4	2	0.02
	2	2	0.01		8	2	0.04
	3	1.5	0.015		10	2	0.05
	4	2	0.02		12	2	0.06

مشخصات الکتریکی
نوع محصول	/	2 فاز NEMA17 موتور استپر خطی غیر اسیر
نام مدل	/	BF42HSC40-1704
مرحله	مرحله	2
زاویه پله	درجه	1.8
جاری	بوها	1.7
مقاومت	ω	1.5
القاء	مگس	2.3
گشتاور امتیاز (NM)	NM	0.42
گشتاور نگهدارنده (oz.in)	oz.in	59.48
دو قطبی/قطبی	/	دو قطبی
کلاس عایق	/	شرح
گشتاور	G.CM	150
بی تحرکی روتور	G.CM²	54

مشخصات فیزیکی
اندازه قاب	مگنی	NEMA 17 (42 42 42)
نوع شافت خروجی	/	موتور پله خطی پیچ غیر اسیر
قطر شفت	مگنی	TR5 ، TR6 ، TR8 ، TR10
تعداد سرب	/	4
طول منجر می شود	مگنی	300
وزن	کلوت	0.28
