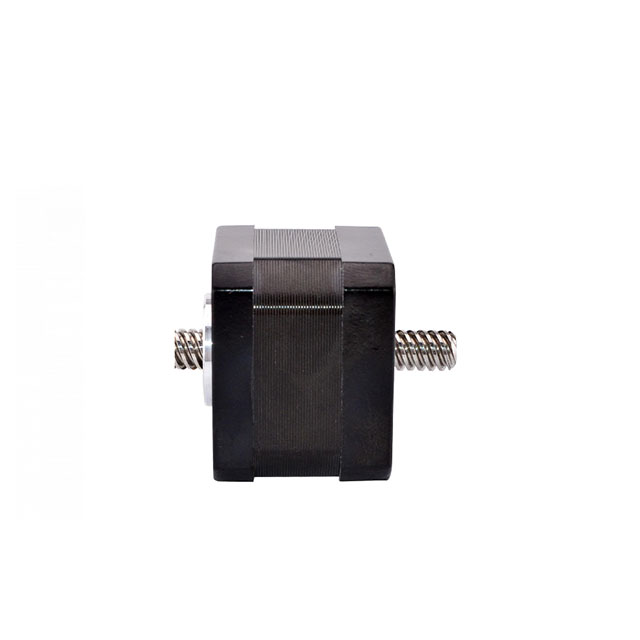

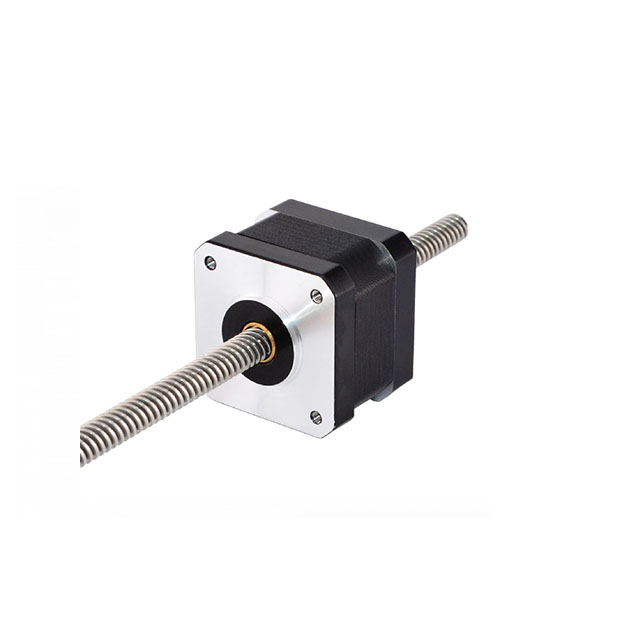

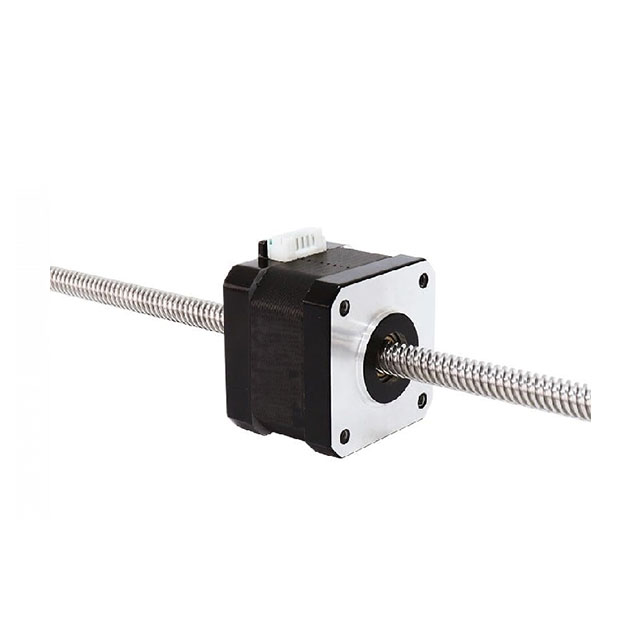

Nema 17 BF42HSC40-1704 Niet-gevangen lineaire stappenmotor 1,8 graden 42Ncm (59.48oz.in) 42x42x40mm 1,7A 4 draden

Type: Nema17 stappenmotor met niet-gevangen draadschroef

Stroom: 1,7 A

Weerstand: 1,5 Ω

Nominaal koppel: 0,42 Nm (59,48 oz.in)

  • BF42HSC40-1704

  • BesFoc

  • Lineaire motoren

  • Niet-gevangen lineair

  • Nema17 (42 mm)

  • 4 draden

  • 2 fase

  • 1,8°

  • 10 stuks

Beschikbaarheid:
Informeer

BesFoc Nema 17 niet-gevangen spindel stappenmotor (BF42HSC40-1704) met staphoek 1,8 graden en afmeting  42x42x40mm. Afmeting schroefstang inclusief Tr5, Tr6, Tr8 en Tr10.  Het heeft 4 draden, 1,7 A, 1,5 Ω 2,3 mH en met een houdkoppel van 0,42 Nm (59,48 oz.in). . Voor meer verschillende stappenmotorvereisten (zoals versnellingsbak, rem, encoder of geïntegreerde motoren), neem dan contact met ons op!!!


Elektrische specificaties:

  • Type: Nema17 niet-gevangen lineaire stappenmotor

  • Modelnaam: BF42HSC40-1704

  • Fase: 2

  • Staphoek: 1,8 graden

  • Stroom: 1,7A

  • Weerstand:  1,5 Ω ± 0,1 (20 ℃)

  • Inductie: 2,3 mH ± 20% (1 kHz 1V RMS)

  • Houdmoment: 0,42 Nm (59,48 oz.in)

  • Isolatieklasse: B(130°); Maximaal 80K.

  • Optionele onderdelen: versnellingsbak, encoder, rem, geïntegreerde driver...


Fysieke specificaties:

  • Framemaat: Nema 17 (42 x 42 mm)

  • Lichaamslengte: 40 mm

  • Schachtdiameter: Tr5, Tr6, Tr8, Tr10

  • Astype: niet-geborgde loodschroef


Dradenverbinding:

EEN+
 A- B+ B-
Zwart Groente Rood Blauw


Nema17 niet-gevangen lineaire stappenmotor Elektrische specificatie:

Elektrische specificatie
Producttype
 / 2-fase Nema17 niet-gevangen lineaire stappenmotor
Modelnaam / BF42HSC40-1704
Fase fase 2
Stap Hoek ° 1.8
Huidig A 1.7
Weerstand Ω 1.5
Inductie mH 2.3
Geschat koppel (Nm) Nm 0.42
Houdmoment (oz.in) oz.in 59.48
Bipolair/unipolair / Bipolair
Isolatieklasse / B
Detent-koppel
 g.cm 150
Rotortraagheid g.cm2 54


Lineaire stappenmotor Nema 17 Fysieke specificatie:

Fysieke specificatie
Framemaat mm Nema 17 (42 x 42)
Uitgangsastype / Niet-gevangen lineaire stappenmotor met loodschroef
Asdiameter mm Tr5, Tr6, Tr8, Tr10
Aantal leads / 4
Leidlengte mm 300
Gewicht kg 0.28


Niet-gevangen loodschroefstaaf Fysieke specificatie:

Fysieke specificatie van de T-type loodschroefstang
Schroefdiameter Schroef lood Schroef spoed
 Reizen per stap Schroefdiameter Schroef lood Schroef spoed Reizen per stap
mm mm
 mm
 mm
 mm
 mm
 mm
 mm
Tr5 1 1 0.005 Tr8 8 2 0.04
2 1 0.01 10 2 0.05
Tr6 2 1 0.01 12 2 0.06
4 1 0.02 14 2 0.07
6 1 0.03 Tr10 2 2 0.01
12 2 0.06 3 1.5 0.015
Tr8 1 1 0.005 4 2 0.02
2 2 0.01 8 2 0.04
3 1.5 0.015 10 2 0.05
4 2 0.02 12 2 0.06



Nema 17 niet-gevangen lineaire stappenmotorafmeting:


nema 17 lineaire stappenmotor voor 3D-printer

Hybride stappenmotor Optionele onderdelen:

Connectoren, versnellingsbak, encoder, rem, geïntegreerde driver...


Aangepaste service:

步进电机金属带轮

Metalen katrollen

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Kunststof katrol

Geen probleem

Versnelling

Geen producten gevonden die aan je zoekcriteria voldoen

Aspen

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Schacht met schroefdraad

Er zijn g je zoekcriteria voldoen

Paneelmontage


Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Holle schacht

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Schacht met schroefdraad

Ik denk dat dit het geval is

Paneelmontage

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Enkel plat

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Dubbel plat

Er zijn geen producten gevonden die aan je zoekcriteria voldoen

Sleutel schacht


Hybride stappenmotor Service op maat:

fabrikant van stappenmotoren

Kabels

Fabrikant van stappenmotoren van 42 mm versnellingsbak

Flenzen

Fabrikant van 86 mm stappenmotoren

Schacht

Chinese stappenmotorfabrikant

Loodschroefstang

OEM-fabrikant van hybride stappenmotoren

encoders


Chinese fabrikant van stappenmotoren

Remmen

stappenmotorfabrikant in China

Versnellingsbakken

fabrikant van stappenmotordrivers

Motorkits

Fabrikant van 3D-stappenmotoren

Geïntegreerde stuurprogramma's

Fabrikant van 12v stappenmotoren

Meer aangepast


Nema 17 lineaire stappenmotortekeningen:

Nema 17 42HSC niet-gevangen loodschroefstaafafmeting.pdf
