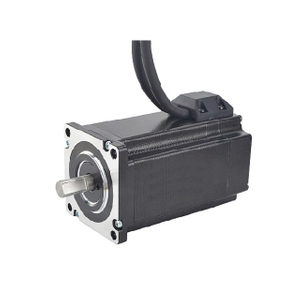

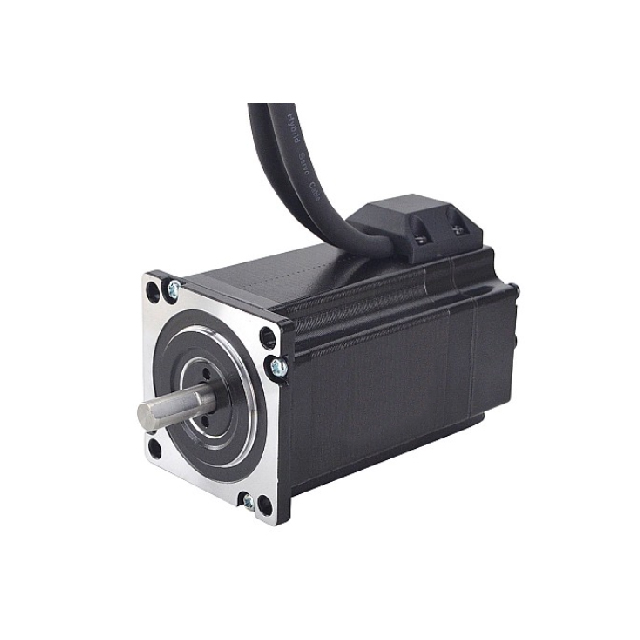

NEMA 23 BF57HSN21 Hübriidbipolaarne suletud silmuse astmemootor koos kooderiga 1,8 kraadi 2,1 nm (297,38oz.in) 57x57x76mm 4,2a 4 juhtmeid

BESFOC NEMA 23 Bipolaarne suletud silmuse astmeline astmeline mootor (BF57HSN21) astmenurgaga 1,8DEG ja suurus  57X57X76mm. Sellel on 4 juhtmet, 4,2A, 0,6 Ω 2 mH ja  hoides pöördemomendi 2,1 nm (297,38oz.in) . , et saada rohkem erinevaid astmemootorite nõudeid (näiteks käigukast, pidur, kodeerija või integreeritud mootorid), võtke meiega ühendust !!!

Elektrilised spetsifikatsioonid ：

• Tüüp: NEMA23 Bipolaarne suletud silmuse astmeline astmemootor

• Mudeli nimi: BF57HSN21

• Etapp: 2

• Astmenurk: 1,8 kraadi

• Vool: 4.2a

• Takistus: 0,6 Ω ± 0,1 (20 ℃)

• Induktiivsus: 2 mh ± 20%(1 kHz 1 V RMS)

• Hoidke pöördemoment: 2,1 N.CM (297,38 Oz.in)

• Isolatsiooniklass: B (130 °); 80K max.

• Valikulised osad: käigukast, kooder, pidur, integreeritud draiver ...

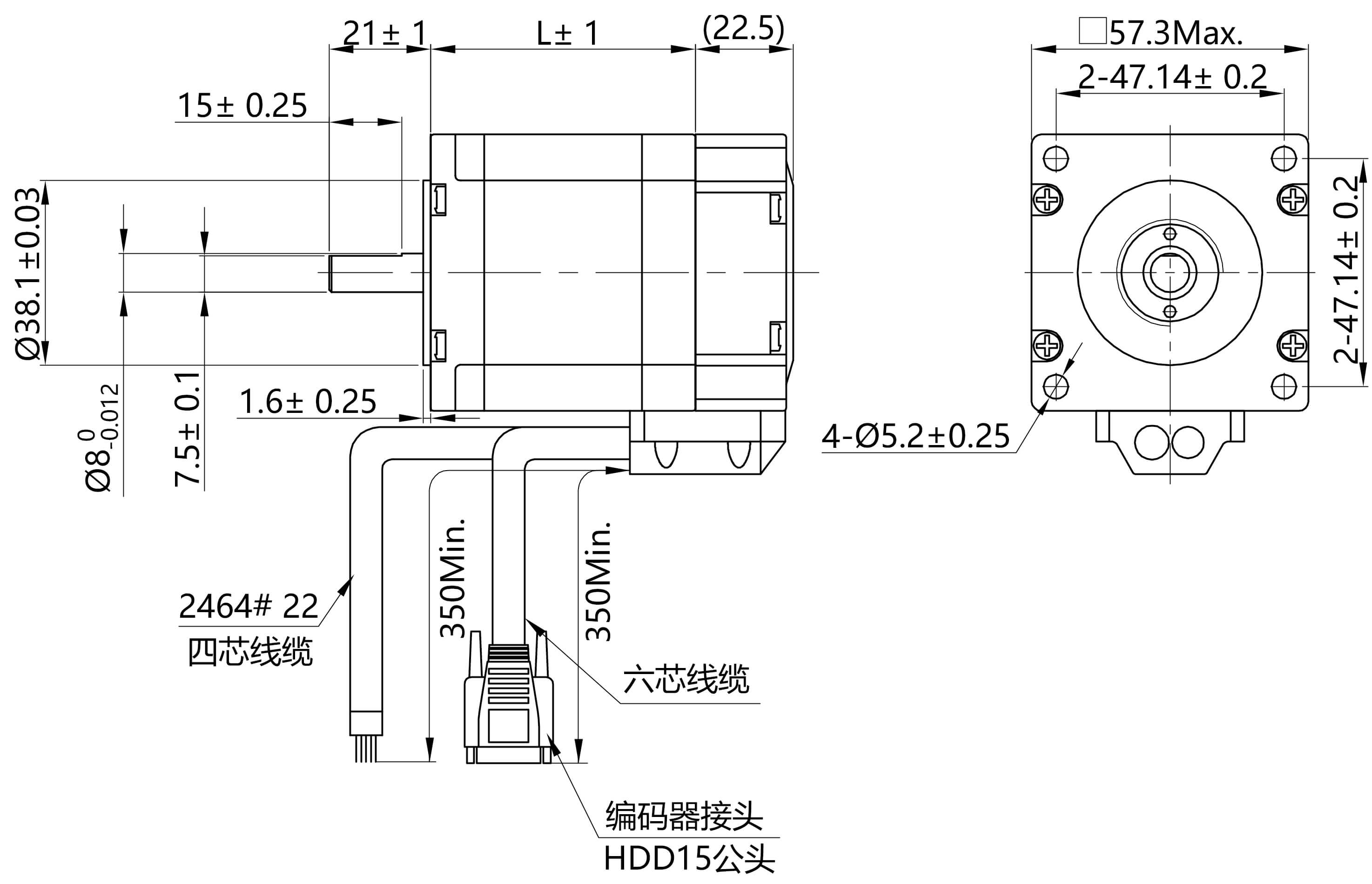

Füüsilised spetsifikatsioonid:

• Raami suurus: NEMA 23 (57 x 57mm)

• Keha pikkus: 76mm

• Võlli läbimõõt: 8mm

• Võlli pikkus: 21mm





Juhtmete ühendus:

Suletud silmuse astmelise mootori juhtmete ühendus:

A+	A-	B+	B-
Must	Roheline	Punane	Sinine

Kodeerija juhtmete ühendus:

EA+	KOODER A+ faasi sisend	Must
Ea-	KOODER A- faasisisend	Sinine
EB+	KOODER B+ faasisisend	Kollane
Eb-	KOODER B-faasi sisend	Roheline
VCC	Kooderi pinge (+5 V)	Punane
EGND	KOODER GRAND (0 V)	Valge
