Koračni motorji so bistveni sestavni deli sodobne avtomatizacije, robotike in proizvodnje. Za razliko od tradicionalnih motorjev, ki se neprekinjeno vrtijo, se koračni motorji premikajo v diskretnih korakih, zaradi česar so idealni za aplikacije natančnega krmiljenja. Ponujajo neprimerljivo natančnost, vzdržljivost in učinkovitost, kar spodbuja njihovo uporabo v napravah, od 3D tiskalnikov do industrijskih strojev.
A Koračni motorji so vrsta električnih motorjev, ki pretvarjajo električne impulze v natančno mehansko gibanje. Za razliko od običajnih motorjev, ki se ob napajanju neprekinjeno vrtijo, se koračni motorji premikajo v diskretnih korakih ali korakih. Vsak korak ustreza fiksni količini vrtenja, ki se običajno giblje od 0,9° do 90° na korak. Zaradi te lastnosti so idealni za aplikacije, kjer je potrebno natančno pozicioniranje ali nadzor vrtenja.
Koračni motorji delujejo s pretvorbo električnih impulzov v mehansko gibanje. Za razliko od tradicionalnih električnih motorjev, ki se vrtijo neprekinjeno, se koračni motorji vrtijo v natančnih, fiksnih korakih ali korakih. Zaradi te lastnosti so idealni za aplikacije, ki zahtevajo natančno pozicioniranje ali nadzor, na primer v robotiki, 3D tiskalnikih in CNC strojih.
Koračni motor je sestavljen iz dveh glavnih delov:
Stator : Nepremični del motorja, ki ustvarja vrtljivo magnetno polje, ko tok teče skozi njegove tuljave. Stator običajno vsebuje več navitij ali tuljav, razporejenih v fazah, in te tuljave se napajajo v določenem zaporedju, da proizvedejo magnetno polje.
Rotor : vrtljivi del motorja, ki je magnetiziran in se premika kot odziv na magnetna polja, ki jih ustvarja stator. Rotor je običajno izdelan iz trajnih magnetov (v koračnih motorjih s trajnimi magneti) ali mehkega železa (v koračnih motorjih s spremenljivo reluktanco).
Gibanje a Koračne motorje krmili niz električnih impulzov, poslanih na tuljave statorja. Vsak impulz napaja eno ali več tuljav in ustvarja magnetno polje, ki potegne rotor v določen položaj. Rotor se premika postopoma, korak za korakom, kar ustreza številu impulzov, poslanih motorju.
Postopek poteka po korakih:
Ustvarjanje magnetnega polja : Ko električni tok teče skozi tuljave v statorju, ustvari magnetno polje okoli statorja.
Poravnava rotorja : Rotor, ki je magnetiziran, se poravna z magnetnim poljem, ki ga proizvajajo tuljave pod napetostjo.
Zaporedni impulzi : Krmilnik motorja pošilja zaporedje električnih impulzov v različne tuljave v statorju. Vsakič, ko je impulz poslan, se rotor premakne, da se poravna z naslednjo napajano tuljavo. Posledica tega so natančni koraki vrtenja.
Nadzorovano gibanje : Število impulzov in zaporedje, v katerem so poslani, določa, kako daleč se vrti rotor. Na primer, če je vsak korak 1,8° na impulz, bo pošiljanje 200 impulzov povzročilo, da rotor opravi en polni obrat (360°).
Obstajajo različni vzorci korakov, ki nadzorujejo, kako se rotor premika in kako se obnaša motor. Nekateri pogosti vzorci vključujejo:
Način polnega koraka : V tem načinu se motor premakne za cel korak na impulz, kar povzroči velike, izrazite premike.
Polkoračni način : Ta način se izmenjuje med dvema korakoma in ustvarja manjše korake gibanja za bolj gladko delovanje.
Microstepping : Pri mikrosteppingu se tok do tuljav motorja spreminja v manjših korakih, kar omogoča še natančnejši nadzor gibanja in bolj gladko delovanje.
Obstaja več vrst Koračni motorji , od katerih je vsak primeren za različne aplikacije:
Koračni motorji s trajnim magnetom (PM) : Ti motorji uporabljajo rotor s trajnim magnetom in so običajno poceni možnosti, ki se uporabljajo v enostavnejših aplikacijah z nizko porabo energije.
Koračni motorji s spremenljivo odpornostjo (VR) : Ti motorji imajo rotor iz mehkega železa, ki se premika, da zmanjša odpornost ali magnetni upor, ko se poravna z magnetnim poljem statorja. Običajno so hitrejši, vendar nudijo manjši navor kot motorji s trajnimi magneti.
Hibridni koračni motorji : Hibridni koračni motorji, ki združujejo značilnosti motorjev s trajnim magnetom in spremenljivo reluktanco, nudijo višji navor in boljšo zmogljivost. So najpogosteje uporabljena vrsta v aplikacijah, kot so 3D tiskalniki, CNC stroji in robotika.

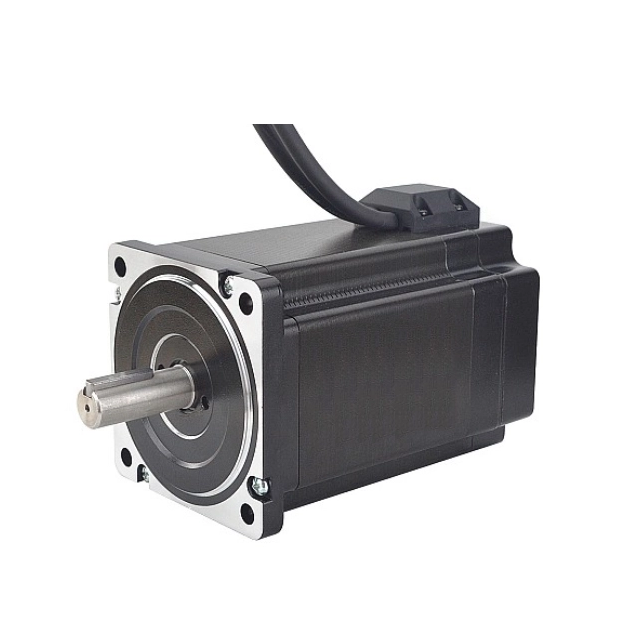

Hibridni stepper motor

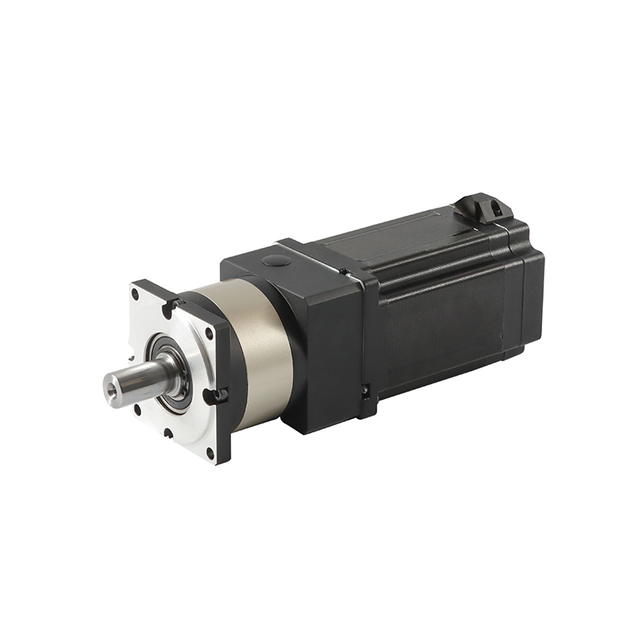

Usmerjeni stepper motor

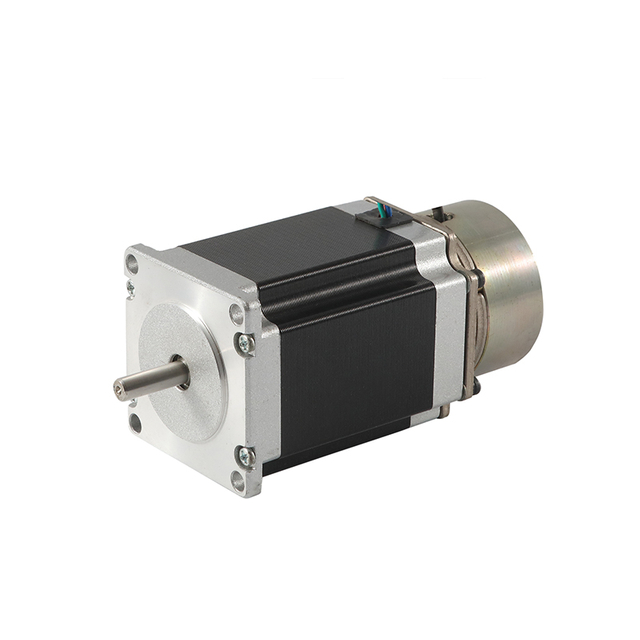

Zavorni koračni motor
Koračni motor z zaprto zanko

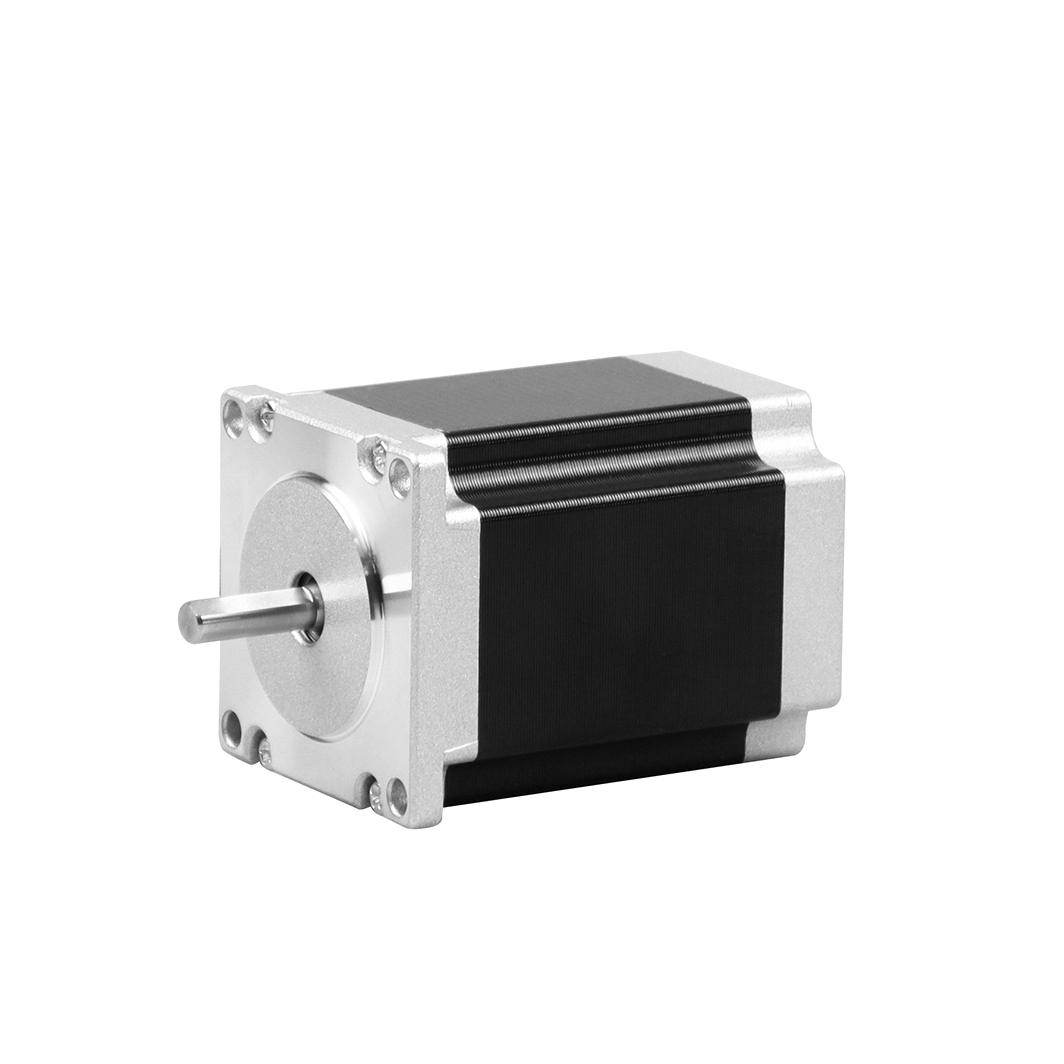

Integriran koračni motor

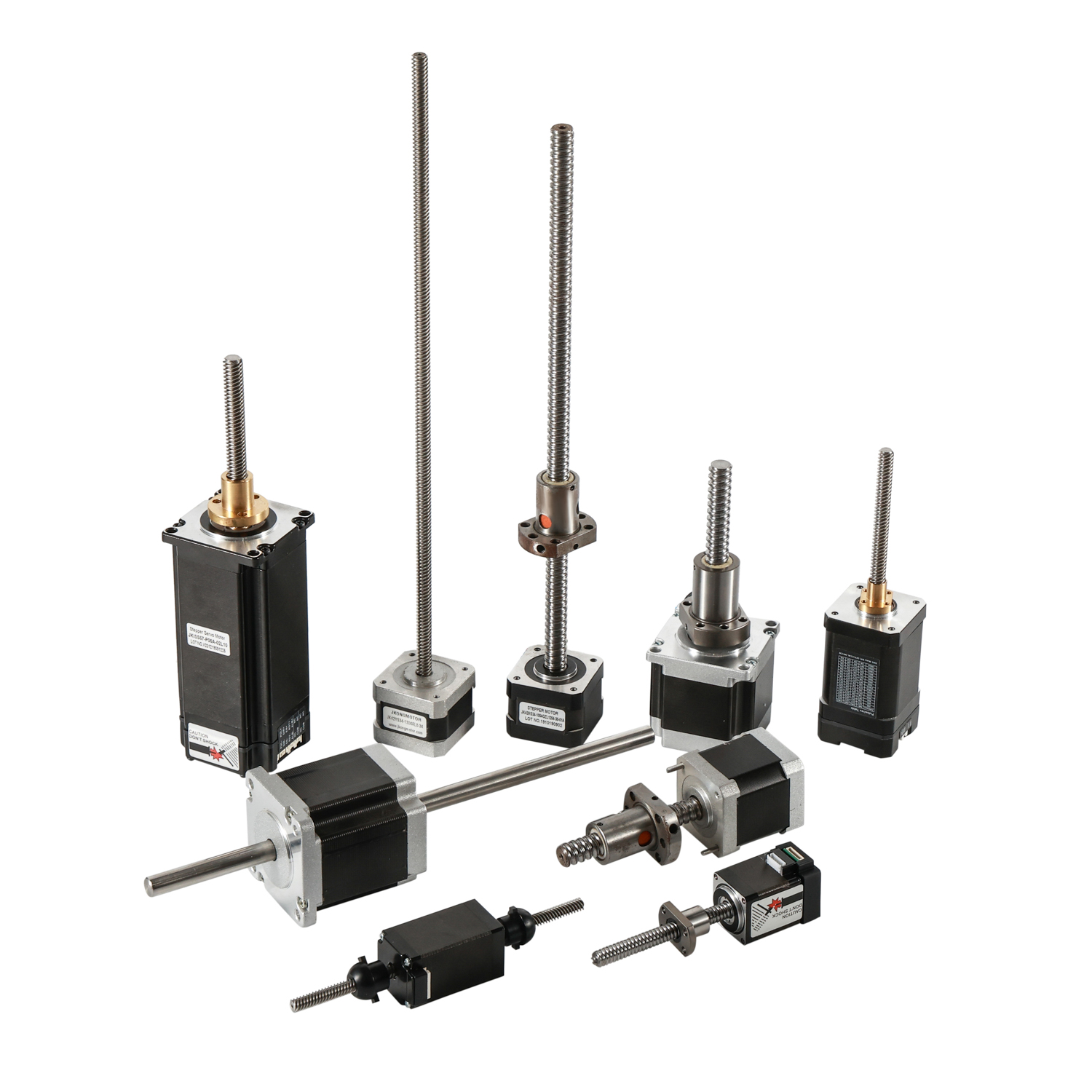

Linearni stepper motor

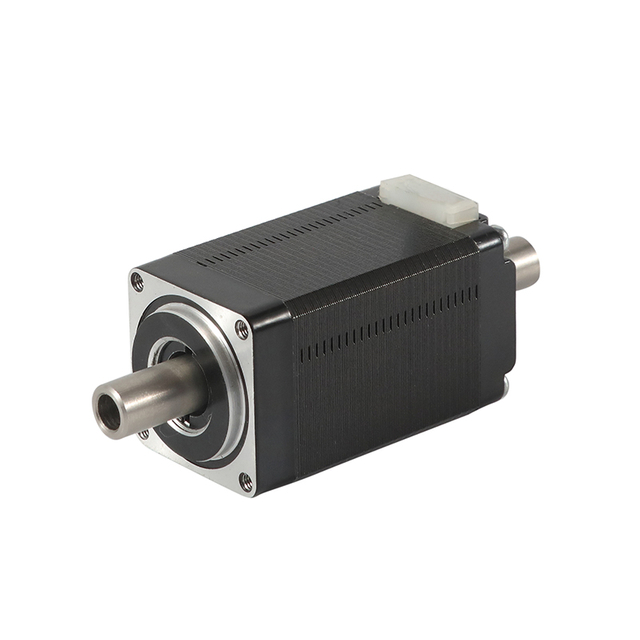

Motor votla gredi

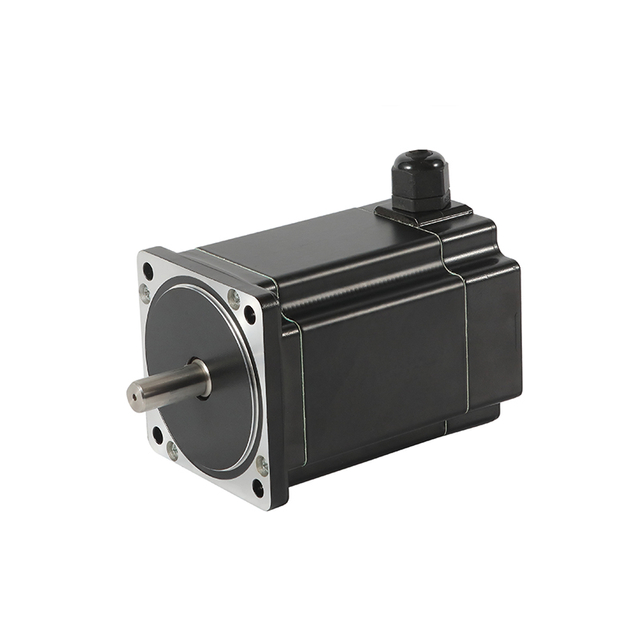

Vodoodporni stepper motor
Koračne motorje poganja krmilnik, ki tuljavam pošilja potrebne impulze. Obstajajo tri pogoste vrste gonilnikov koračnih motorjev:
Unipolarni gonilniki : ti gonilniki uporabljajo eno samo smer toka skozi vsako tuljavo, zaradi česar so preprostejši in cenejši, vendar zagotavljajo manjši navor v primerjavi z drugimi vrstami.
Bipolarni gonilniki : ti gonilniki obrnejo smer toka skozi tuljave, kar omogoča večji navor in boljšo učinkovitost, vendar zahteva bolj zapleteno vezje.
Digitalni gonilniki : zagotavljajo natančen nadzor nad motorjem, pri čemer pogosto uporabljajo napredne algoritme za natančnejši nadzor hitrosti, položaja in navora.
Koračni motorji ponujajo več prednosti, zaradi česar so idealni za določene aplikacije:
Natančen nadzor : Zagotavljajo zelo natančen nadzor položaja in hitrosti, kar je ključnega pomena v avtomatiziranih sistemih.
Navor pri nizkih vrtljajih : Koračni motorji ohranjajo svoj navor tudi pri nizkih vrtljajih, kar je uporabno za naloge, ki zahtevajo stabilnost pri počasnejših gibih.
Povratne informacije niso potrebne : za razliko od drugih motorjev koračni motorji ne potrebujejo sistemov s povratnimi informacijami za vzdrževanje nadzora položaja, kar poenostavi načrtovanje sistema in zmanjša stroške.
Zanesljivost : So zelo zanesljivi in vzdržljivi, zlasti v okoljih, ki zahtevajo dosledno delovanje v daljših obdobjih.
Delovanje a Sistem koračnih motorjev se vrti okoli interakcije med rotorjem in statorjem. Tukaj je podroben pogled na delovanje običajnega koračnega motorja:
Generiranje signala: krmilnik ustvari zaporedje električnih impulzov, ki predstavljajo želeno gibanje.
Aktivacija gonilnika: Gonilnik sprejema signale iz krmilnika in napaja navitja motorja v določenem zaporedju, kar ustvarja vrtljivo magnetno polje.
Gibanje rotorja: Magnetno polje, ki ga ustvari stator, vpliva na rotor in povzroči, da se vrti v diskretnih korakih. Število korakov ustreza frekvenci impulza, ki ga pošlje krmilnik.
Povratna informacija (neobvezno): v nekaterih sistemih se lahko uporabi povratni mehanizem, kot je kodirnik, ki zagotavlja, da se je motor premaknil na pravilno razdaljo. Vendar pa mnogi sistemi koračnih motorjev delujejo brez povratne informacije in so odvisni od natančnega nadzora gonilnika in krmilnika.

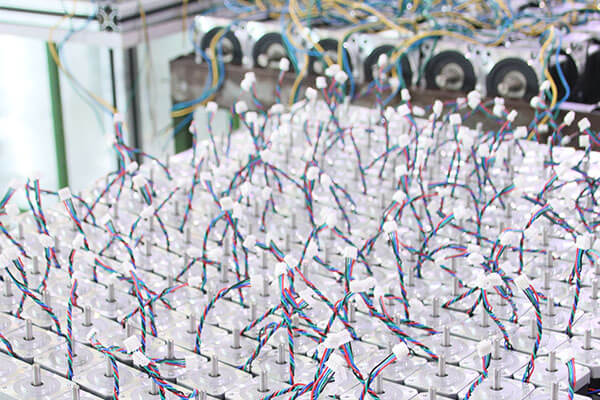

Kitajska je postala vodilna v svetu v proizvodnji koračnih motorjev zaradi svojih robustnih proizvodnih zmogljivosti, tehnološkega napredka in stroškovno učinkovitih cen. kitajski Proizvajalci koračnih motorjev skrbijo za široko paleto industrij in zagotavljajo prilagojene in standardizirane koračne motorje, ki so visokokakovostni in cenovno dostopni. Ne glede na to, ali iščete motorje NEMA ali manjše velikosti, lahko kitajski proizvajalci izpolnijo različne zahteve z vrhunsko izdelavo.
Kovinski škripci
Plastični škripec
Gear
Zatič za gred
Navojna gred
Montaža na ploščo
Votla gred
Navojna gred
Montaža na ploščo
Enoposteljno stanovanje
Dvojno ravno
Ključna gred
Kabli
Prirobnice
Gred
Svinčeno vijačno palico
Dajalniki
Zavore
Menjalniki
Motorični kompleti
Integrirani gonilniki
Bolj prilagojeno
Pregled: MinebeaMitsumi je z dolgo zgodovino in močno mednarodno prisotnostjo vidna visokokakovostna Proizvajalec motorjev.
Ključni izdelki: njihova ponudba vključuje hibridne koračne motorje, pogonske sisteme in natančne rešitve za nadzor gibanja.
Pregled: Moons' Industries je specializirano za koračne motorje, motorje na enosmerni tok in sorodne komponente, ki zagotavljajo rešitve za avtomatizacijo in nadzor.
Ključni izdelki: hibridni koračni motorji, motorji z zobniki in krmilniki gibanja.
Pregled: Leadshine je znan po svojih naprednih digitalnih koračnih pogonih in motorjih, zlasti na področju CNC strojev in industrijske avtomatizacije.
Ključni izdelki: koračni pogoni, koračni motorji in servo sistemi.
Pregled: Jiangsu Shuanghuan, specializiran za izdelke za nadzor gibanja, zagotavlja visoko zmogljive koračne motorje in gonilnike.
Ključni izdelki: koračni motorji z visokim navorom, natančni koračni motorji in krmilniki gibanja.
Pregled: Z desetletji izkušenj je Oriental Motor vodilni igralec v proizvodnji majhnih do srednje velikih koračnih motorjev.
Ključni izdelki: koračni motorji, AC motorji in servo motorji.
Pregled: Svetovno priznan proizvajalcev koračnih motorjev , Sanyo Denki ponuja široko paleto koračnih motorjev, zasnovanih za različne industrijske aplikacije.
Ključni izdelki: hibridni koračni motorji, pogonske enote in hladilni ventilatorji.
Pregled: Nidec je pomemben igralec v motorni industriji, ki zagotavlja koračne motorje, primerne tako za potrošniško elektroniko kot za industrijske stroje.
Ključni izdelki: hibridni koračni motorji, AC motorji in ventilatorji.
Pregled: Hangzhou Forever Motor je znan po proizvodnji visokokakovostnih koračnih motorjev in je zaupanja vredno ime na kitajskem trgu.
Ključni izdelki: Koračni motorji, BLDC motorji in reduktorji.
Pregled: Shenzhen Topway je vodilni proizvajalec koračnih motorjev in dodatkov, ki ponuja konkurenčne rešitve na lokalnih in svetovnih trgih.
Ključni izdelki: koračni motorji, enosmerni motorji in krmilniki motorjev.
Pregled: Vigor Technology zagotavlja prilagojene koračne motorje, prilagojene edinstvenim aplikacijam, s poudarkom na kakovosti in inovacijah.
Ključni izdelki: visoko natančni koračni motorji, linearni aktuatorji in sistemi za nadzor gibanja.
Pregled: specializirano za različne koračne motorje, BesFoc Motor je znan po zagotavljanju zanesljivih in učinkovitih koračnih motorjev za industrijsko uporabo.
Ključni izdelki: hibridni koračni motorji, digitalni koračni pogoni in integrirani krmilniki gibanja.
Pregled: Wuxi Hongli Motor proizvaja koračne motorje in sorodne komponente s poudarkom na visoki zmogljivosti in energetski učinkovitosti.
Ključni izdelki: koračni motorji, motorji za industrijske robote in rešitve po meri.
Pregled: Shanghai Sanyuan je vodilni proizvajalec koračnih motorjev , ki oskrbuje široko paleto industrij, vključno z avtomatizacijo, vesoljstvom in medicino.
Ključni izdelki: Koračni motorji, momentni motorji in pogoni.
Pregled: Beijing Xinyuan je specializirano za proizvodnjo preciznih motorjev, vključno s koračnimi motorji, ki izpolnjujejo mednarodne standarde.
Ključni izdelki: koračni motorji, aktuatorski sistemi in izdelki za nadzor gibanja.
Pregled: To podjetje je ključno proizvajalci koračnih motorjev za CNC stroje in drugo natančno opremo.
Ključni izdelki: Koračni motorji, pogonski sistemi in CNC krmilniki.
Pregled: Yashan Electric proizvaja široko paleto koračnih motorjev, pri čemer se osredotoča na kakovost in prilagajanje.
Ključni izdelki: Koračni motorji, motorji z zobniki in krmilni sistemi.
Pregled: Tianjin Minhua nudi koračne motorje, zasnovane za visoko natančne aplikacije, ter nudi vzdržljive in učinkovite izdelke.
Ključni izdelki: koračni motorji, gonilniki in prilagojene rešitve motorjev.
Pregled: Hefei Best Motor je dobro cenjeno podjetje, ki ponuja koračne motorje in druge elektromotorje za različne industrije.
Ključni izdelki: koračni motorji, enosmerni motorji in rotacijski aktuatorji.
Pregled: specializirano za koračne motorje za industrijsko uporabo, Shijiazhuang Zhongda Electric ponuja cenovno ugodne in učinkovite rešitve.
Ključni izdelki: hibridni koračni motorji, motorni pogoni in krmilni sistemi.
Pregled: Jkongmotor, znan po svoji široki paleti motornih izdelkov, ponuja koračne motorje, ki so zasnovani za aplikacije z visokim navorom.
Ključni izdelki: koračni motorji, motorji z zobniki in naprave za krmiljenje gibanja.
Skratka, Kitajska je postala središče za proizvodnjo koračnih motorjev, ki ponuja široko paleto rešitev, ki zadovoljujejo različne industrijske potrebe. Iz velikega obsega proizvajalci koračnih motorjev, kot sta MinebeaMitsumi in Moons' Industries, do specializiranih podjetij, kot je BesFoc Motor, ta podjetja zagotavljajo kakovostne in stroškovno učinkovite motorje, ki se uporabljajo po vsem svetu. Ko tehnologija napreduje, te Proizvajalci koračnih motorjev še vedno spodbujajo inovacije na področju nadzora gibanja in avtomatizacije.
