Typ: Nema24 2-fázový hybridný bipolárny krokový motor s planétovou prevodovkou radu BF-HPR60-L / HPS60-L

Prúd: 2,8A

Odpor: 0,9Ω

Menovitý krútiaci moment: 1,65 Nm (233,66 oz.in)

Model:
BF60HS56-2804 s radom BF-HPR60-L / HPS60-L
Značka:
BesFoc
Druhy krokových motorov:
Prevodové motory
Veľkosť krokového motora:
Nema24 (60 mm)
Počet potenciálnych zákazníkov:
4 drôty
Fáza:
2 fáza
Krokový uhol:
1,8°
MOQ:
10 ks


Dostupnosť:



Opýtajte sa

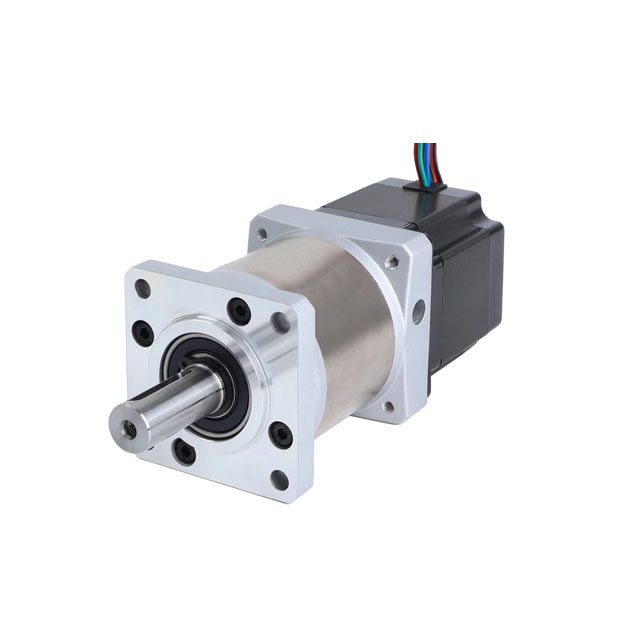

Bipolárny krokový motor BesFoc Nema 24 s dĺžkou tela 60x60x56mm, 2,8A, 0,9 Ω 3,6mH a s prídržným momentom 1,65Nm (233,66oz.in), integrovaná spoločná planétová prevodovka 3:1 / 4:1 / 5/1/106: 1/1 Prevodový pomer 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70 :1 / 100:1 . K dispozícii je zadný hriadeľ s priemerom Φ8 mm s otvormi na skrutky na zadnom kryte. Je to dobré riešenie pre aplikácie, ktoré majú obmedzený priestor, ale potrebujú nízke otáčky a/alebo vysoký krútiaci moment. Pre viac rôznych požiadaviek na krokové motory (ako je prevodovka, brzda, kódovač alebo integrované motory) nás prosím kontaktujte!!!

Elektrické špecifikácie:

Typ: Nema 24 bipolárny hybridný krokový motor
Názov modelu: BF60HS56-2804
Fáza: 2
Uhol kroku: 1,8 stupňa
Prúd: 2,8A
Odpor: 0,9 Ω±0,1 (20℃)
Indukčnosť: 3,6 mH ± 20 % (1 kHz 1 V RMS)
Uťahovací moment: 1,65 N.cm ( 233.66oz.in)
Trieda izolácie: B(130°); 80 tis. Max.
Voliteľné diely: prevodovka, kódovač, brzda, integrovaný ovládač...

Špecifikácia prevodovky:

Model: Séria BF-HPR60-L / BF-HPS60-L
Typ prevodovky: planétová prevodovka
Prevodový pomer: 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70 :1 / 100:1
Účinnosť: 96 % / 94 %
Vôľa: ≤15 uhlových minút - 20 uhlových minút
Menovitý krútiaci moment: 10N.m - 32N.m
Krútiaci moment Sundden Stop: 20N.m - 64N.m
Maximálne axiálne zaťaženie hriadeľa: 230N
Maximálne radiálne zaťaženie hriadeľa: 400N
Menovitá vstupná rýchlosť: 3000 ot./min
Maximálna vstupná rýchlosť: 6000 ot./min
Priemerná životnosť: 20 000 h
Hlučnosť: ≤ 65 dB
Úroveň ochrany: iP54

Fyzické špecifikácie:

Veľkosť rámu: Nema 24 (60 x 60 mm)
Dĺžka motora: 56 mm
Dĺžka prevodovky: 92 mm / 108 mm
Priemer hriadeľa prevodovky: Φ14 mm
Dĺžka hriadeľa prevodovky: 35 mm
Dĺžka kľúča prevodovky: 25 mm
Priemer hriadeľa motora: Φ8 mm
Dĺžka hriadeľa motora: 14,5 mm
Počet zvodov: 4
Dĺžka vodiča: 300 mm
BF-HPR60/HPS60-L1 Hmotnosť: 0,75 kg
BF- HPR60/HPS60-L2 Hmotnosť: 0,96 kg

Pripojenie vodičov:

A+	A-	B+	B-
Čierna	Zelená	Červená	Modrá

Elektrická špecifikácia krokového motora Nema 24:

Elektrická špecifikácia
Typ produktu	/	Nema 24 bipolárny hybridný krokový motor
Názov modelu	/	BF60HS56-2804
Fáza	fázy	2
Krokový uhol	°	1.8
Aktuálne	A	2.8
Odpor	Ω	0.9
Indukčnosť	mH	3.6
Menovitý krútiaci moment (Nm)	Nm	1.65
Prídržný krútiaci moment (oz.in)	oz.in	233.66
Bipolárne/Unipolárne	/	bipolárny
Trieda izolácie	/	B
Krútiaci moment aretácie	g.cm	700
Zotrvačnosť rotora	g.cm²	300

radu BF-HPR60-L : Špecifikácia planétovej prevodovky

Model	/	BF-HPR60-L1					BF-HPR60-L2
Prevodový pomer	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
Ozubené vlaky	/	1					2
Dĺžka prevodovky	mm	92					108
Menovitý krútiaci moment	Nm	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
Krútiaci moment Sundden Stop	Nm	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
Späť Lash	arcmin	≤ 15 uhlových minút					≤ 20 uhlových minút
Efektívnosť	%	96					94
Vhodný rozmer motora	mm	Φ8-14 / Φ38.1-2/ F47.14-M4					Φ8-14 / Φ38.1-2 / F47.14-M4
Menovitá vstupná rýchlosť	ot./min	3000					3000
Maximálna vstupná rýchlosť	ot./min	6000					6000
Priemerná dĺžka života	h	20000					20000
Axiálna sila	N	230					230
Radiálna sila	N	400					400
Hluk	dB	≤65					≤65
Úroveň ochrany	IP	IP54					IP54
Pracovná teplota	℃	-20 až +150					-20 až +150
Typ vonkajšieho hriadeľa	/	Typ hriadeľa kľúča					Typ hriadeľa kľúča

Špecifikácia planétovej prevodovky radu BF-HPS60-L:

Model	/	BF-HPS60-L1					BF-HPS60-L2
Prevodový pomer	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
Ozubené vlaky	/	1					2
Dĺžka prevodovky	mm	92					108
Menovitý krútiaci moment	Nm	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
Krútiaci moment Sundden Stop	Nm	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
Späť Lash	arcmin	≤ 15 uhlových minút					≤ 20 uhlových minút
Efektívnosť	%	96					94
Vhodný rozmer motora	mm	Φ8-14 / Φ38.1-2/ F47.14-M4					Φ8-14 / Φ38.1-2 / F47.14-M4
Menovitá vstupná rýchlosť	ot./min	3000					3000
Maximálna vstupná rýchlosť	ot./min	6000					6000
Priemerná dĺžka života	h	20000					20000
Axiálna sila	N	230					230
Radiálna sila	N	400					400
Hluk	dB	≤65					≤65
Úroveň ochrany	IP	IP54					IP54
Pracovná teplota	℃	-20 až +150					-20 až +150
Typ vonkajšieho hriadeľa	/	Typ hriadeľa kľúča					Typ hriadeľa kľúča

Nema 24 Fyzická špecifikácia:

Fyzická špecifikácia
Veľkosť rámu	mm	Nema 24 (60 x 60)
Typ hriadeľa motora	/	Okrúhly hriadeľ
Priemer hriadeľa motora	mm	8
Dĺžka hriadeľa motora	mm	14.5
Dĺžka tela motora	mm	56
Dĺžka prevodovky	mm	92/108
Typ hriadeľa prevodovky	/	Typ hriadeľa kľúča
Priemer hriadeľa prevodovky	mm	14
Dĺžka hriadeľa prevodovky	mm	35
Dĺžka kľúča prevodovky	mm	25
Počet potenciálnych zákazníkov	/	4
Dĺžka vedenia	mm	300
Hmotnosť	kg	0,75 / 0,96
