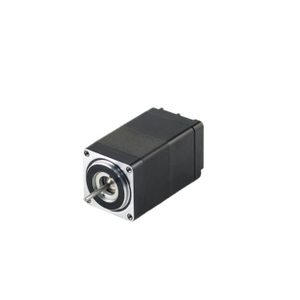

Nema 17 BFISC42-P3A3 Интеллектуальный интегрированный шаговый серводвигатель 42x42x68 мм с импульсным управлением 1,68 А 0,5 Нм Шаговый двигатель с замкнутым контуром со встроенным драйвером

Besfoc nema 17 BFISC42-P3A3 Встроенный шаговый серводвигатель 42x42x68 мм со встроенными драйверами, импульсное управление 1,8 градуса, 1,68 А, 1,65 Ом, 2,8 мГн, 0,5 Нм, со встроенным 17-битным драйвером. Для получения более подробной информации о требованиях к интегрированному серводвигателю, пожалуйста, свяжитесь с нами!

Различия между сериями ISS и ISC:

Электрические характеристики:

• Тип: встроенный шаговый серводвигатель Nema17 со встроенным драйвером.

• Название модели: BFISC42-P3A3

• Фаза: 2

• Угол шага: 1,8 градуса

• Ток: 1,68 А

• Сопротивление: 1,65 Ом ± 10% (20 ℃)

• Индуктивность:  2,8 мГн±20% (1 кГц, 1 В, среднеквадратичное значение)

• Удерживающий крутящий момент: 0,5 Нм (70,81 унций дюйма)

• Кодировщик: 1000ppr/17 бит/15 бит

• Метод управления: импульсный (RS485, CANopen опционально)





Физические характеристики:

• Размер рамки: Nema 17 (42 x 42 мм)

• Длина корпуса: 68 мм

• Диаметр вала: 5 мм

• Длина вала: 24 мм





Особенности интегрированных шаговых серводвигателей:

• Высокопроизводительный 32-битный микроконтроллер Cortex-M4

• Максимальная частота импульсного отклика может достигать 200 кГц.


• Встроенная функция защиты, эффективно обеспечивающая безопасное использование устройства.


• Интеллектуальное регулирование тока для снижения вибрации, шума и выделения тепла.

• Благодаря использованию MOS с низким внутренним сопротивлением нагрев снижается на 30% по сравнению с обычными продуктами.

• Диапазон напряжения: 12 В-36 В постоянного тока

• Интегрированная конструкция со встроенным приводным двигателем, простая установка, небольшая занимаемая площадь и простая проводка.

• Оснащен функцией защиты от обратного подключения.


Способ связи:

• Тип импульса

• Тип сети RS485 Modbus RTU

• Тип сети CANopen





Уровень защиты:

Тип водонепроницаемости: IP30, IP54, IP65, опционально.

Использование встроенных шаговых серводвигателей 42 мм:

Медицинское оборудование, логистический транспорт, промышленная автоматизация, текстильное оборудование, лазер, рисование, промышленность ингредиентов традиционной китайской медицины и т. д.
