NEMA 17 BF42HS60-1206 с гибридным шаговым двигателем BF-HPR42-LSW серии с высокой точностью.

BESFOC NEMA 17 ШАГОВЫЙ ДВИГАТЕЛЬ с длиной 48 мм, 6 Ом , 7MH, 1,2 A -номинальным током и 0,56 нм (79,30 унции) , удерживающийся крутящий момент , интегрированная планетная коробка передач 3 : 1/4 : 1/5: 1 /10: 1/16: 1/20  : 1/20: 1/28: 1/35: 1 /40: 1 / 45: 1/50: 1 /70: 1 /70: 1 /70: 1 /70: 1 /70: 1 /  70: 1 /  70: 1 /70: 1 /70: 1 /  70: 1 /  70: 1 /  70: 1 /70: 1 /70: 1 /70. Доступен задний вал диаметра φ9,5 мм с отверстиями для винта на задней конечной кости. Это хорошее решение для приложений, которые с ограниченным пространством, но требуют низкой скорости и/или высокого крутящего момента. Для более разных требований к шаговым двигателям (например, коробки передач, тормоза, кодера или интегрированных двигателей), пожалуйста, свяжитесь с нами !!!

NEMA 17 Спецификации шагового двигателя:

• Тип: NEMA17 Unipolar Stepping Motor

• Название модели: BF42HS60-1206

• Фаза: 2

• Угол шага: 1,8 градуса

• Ток: 1.2a

• Сопротивление:  6 Ом ± 0,1 (20 ℃)

• Индуктивность: 7mh ± 20%(1 кГц 1 В среднеквадратичные значения)

• Удерживание крутящего момента: 0,7 нм (99,13 унции)

• Изоляционная класс: B (130 °); 80K Макс.

• Дополнительные детали: коробка передач, кодер, тормоз, интегрированный драйвер ...

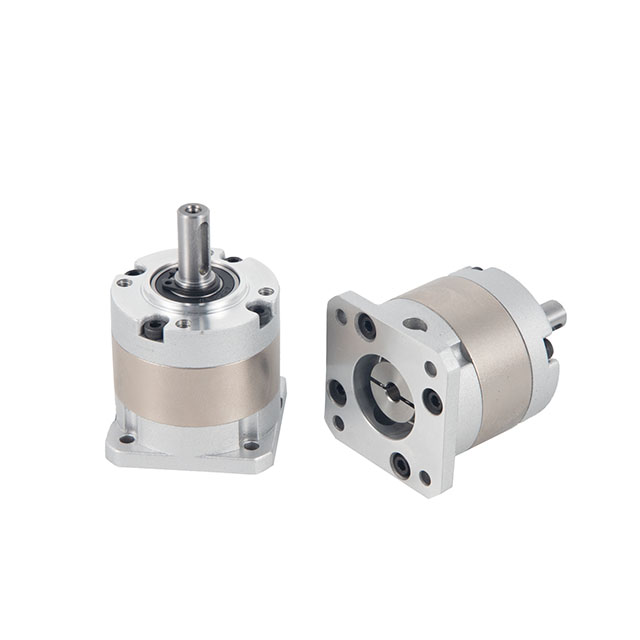

Технические характеристики коробки передач:

• Модель: серия BF-HPR42-LSW

• Тип коробки передач: планетарная коробка передач

• Передаточное взаимодействие ::  31/4 : 1/5: 1/10: 1/16  : 1/20:  1/25: 1/28  : 1/35: 1/40: 1/45: 1/50  : 1/70: 1

• Эффективность: 96% / 94%

• Обратная реакция: ≤15 Аркмин - 20  Аркмин

• Оцененный крутящий момент: 5N.M - 12N.M

• Сундден -остановка крутящий момент: 10n.m - 24n.m

• Максимальная осевая нагрузка вала: 100N

• Максимальная радиальная нагрузка вала: 300N

• Номинальная скорость ввода: 3000 об / мин

• Максимальная скорость ввода: 6000 об / мин

• Средняя продолжительность жизни: 20000 ч

• Шум: ≤65 дБ

• Уровень защиты: IP54

Физические спецификации:

• Размер кадра: NEMA 17 (42 x 42 мм)

• Длина двигателя: 60 мм

• Длина коробки передач: 76,5 мм/87,5 мм

• Диаметр вала коробки передач: φ8mm

• Длина вала коробки передач: 21,5 мм

• Длина клавиши передач: 14 мм

• Диаметр вала двигателя: φ5mm

• Длина вала двигателя: 24 мм

• Количество потенциальных клиентов: 4

• Длина свинца: 300 мм

• BF- HPR42-L1SW  Вес: 0,29 кг

• BF-HPR42-L2SW Вес: 0,38 кг

Соединение проводов:
