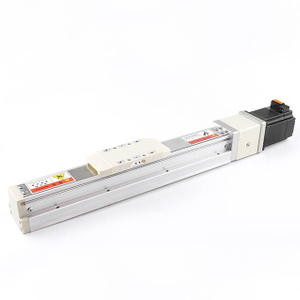

Modul linier stepper terintegrasi NEMA 23

Aktuator linier stepper terintegrasi 1,89Nm

aktuator linier motor stepper terintegrasi

Nema 23 BFISC57-P3A3 Motor Servo Stepper Gerak Linier Terintegrasi dengan Kontrol Pluse (RS485, CANopen Opsional) 57x57x96mm 2,8A 1,89N

Tipe: Motor Servo Stepper Gerak Linier Terintegrasi Nema23

Saat ini: 2.8A

Resistansi: 1,1Ω

Torsi Terukur: 1,89Nm(267,65oz.in)

Pembuat enkode: 1000ppr / 17bit / 15bit

Model:
Gerakan Linier Terintegrasi BFISC57-P3A3
Merek:
BesFoc
Jenis Motor Steper:
Motor Terintegrasi
Jenis Sekrup Timbal:
Linear tipe T eksternal
Ukuran Motor Servo Stepper Terintegrasi:
Nema23-57mm
Metode Komunikasi:
Tipe Pulsa, ModBus RS485, Jaringan CANopen
MOQ:
10 buah


Tersedianya:



Menanyakan

BFISC57-P3A3 adalah motor stepper sekrup timbal terintegrasi torsi tinggi dan motor modul penggeser linier dengan kontrol Pulsa. Ini menghasilkan torsi terukur 1,89 Nm dari motor kelas NEMA 23 dengan sudut langkah 1,8°, arus fasa 2,8 A, resistansi fasa 1,1 Ω, dan induktansi fasa 3,6 mH. Panjang bodi 96 mm dan bobot 1,2 kg memberikan kapasitas motor tambahan untuk tugas pemosisian linier yang berat. Encoder 1000 ppr / 17-bit / 15-bit terintegrasi mendukung umpan balik dan pemantauan posisi. Antarmuka Pulse membuat motor mudah diintegrasikan dengan pengontrol gerak dan sistem berbasis PLC. BFISC57-P3A3 dapat diterapkan pada modul pemosisian linier, sumbu pengangkat, perlengkapan otomatis, peralatan penyalur, dan mesin industri. Sangat cocok untuk pembeli yang mencari motor stepper terintegrasi torsi tinggi, aktuator linier sekrup timah, atau modul penggeser stepper NEMA 23.

Spesifikasi Kelistrikan：

Tipe: Gerak Linier Terintegrasi Nema23 dengan Motor Servo Stepper Terintegrasi
Nama Model: Gerakan Linier Terintegrasi BFISC57-P3A3
Fase: 2
Sudut Langkah: 1,8 derajat
Tegangan: 3.08V
Saat ini: 2.8A
Resistansi: 1,1Ω±10%(20℃)
Induktansi: 3,6mH±20%(1kHz 1V RMS)
Torsi Penahan: 1,89Nm(267,65oz.in)
Pembuat enkode: 1000ppr / 17Bit
Metode Kontrol: Pluse (CANopen, RS485 opsional)

Spesifikasi Fisik:

Ukuran Bingkai: Nema 23 (57x57mm)
Panjang Tubuh: 96mm
Diameter Poros: 8mm
Panjang Poros: 21mm

Fitur Motor Servo Stepper Terintegrasi:

Pengontrol mikro 32-bit inti Cortex-M4 berkinerja tinggi
Frekuensi respon pulsa tertinggi bisa mencapai 200KHz
Fungsi perlindungan bawaan, secara efektif memastikan penggunaan perangkat yang aman
Pengaturan arus yang cerdas untuk mengurangi getaran, kebisingan, dan timbulnya panas
Mengadopsi MOS resistansi internal yang rendah, pemanasan berkurang 30% dibandingkan produk biasa
Kisaran tegangan: DC12V-36V
Desain terintegrasi dengan motor penggerak terintegrasi, pemasangan mudah, tapak kecil, dan kabel sederhana
Dilengkapi dengan fungsi koneksi anti terbalik

Metode komunikasi:

Jenis pulsa
Tipe jaringan RS485 MOdbus RTU
Tipe jaringan CANopen

Tingkat perlindungan:

Tipe tahan air: IP30, IP54, IP65, opsional

Penggunaan Motor Servo Stepper Terintegrasi 57mm:

Peralatan medis, transportasi logistik, otomasi industri, mesin tekstil, laser, gambar, industri bahan obat tradisional Tiongkok, dll

Spesifikasi Listrik Gerak Linier Terintegrasi Nema 23:

Spesifikasi Listrik
Jenis Produk	/	Nema 23 Motor Servo Stepper Gerak Linier Terintegrasi
Nama Model	/	BFISC57-P3A3 Gerakan Linier Terintegrasi
Fase	fase	2
Sudut Langkah	°	1.8
Voltase	V	3.08
Saat ini	A	2.8
Perlawanan	Ω	1.1
Induktansi	mH	3.6
Torsi Terukur	Nm	1.89
Tinggi Total	mm	96
Pembuat enkode	/	1000ppr / 17Bit /15Bit
Kelas Isolasi	/	B

Spesifikasi Pengemudi Terintegrasi：

Parameter Pengemudi	Minimal	Dinilai	Maks
Tegangan Masukan（V）	16	24	48
Tegangan Masukan Logika (V）	5	5	24
Arus Masukan Logika （mA）	10	10	50
Frekuensi Pulsa （KHz)			200

Lingkungan Penggunaan Motor Stepper Terintegrasi Nema23：

Lingkungan	Parameter
Metode Pendinginan	Pendinginan alami atau paksa
Aplikasi	Hindari debu, minyak dan gas korosif; jauhkan dari peralatan penghasil panas lainnya; melarang adanya gas yang mudah terbakar dan debu konduktif.
Suhu Operasional	0℃ ～ +50℃
Kelembaban lingkungan	≤85%RH（tanpa kondensasi）
Getaran	maks 5,9m/dtk²
Suhu Penyimpanan	-25℃ ～ +70℃

Indikator Status Pengemudi Terintegrasi：

Warna	Nama	Fungsi
Hijau	PWR	Indikator daya
Merah	ALM	Indikator alarm

Sakelar DIP Driver Terintegrasi：

Pin	Nama Pelabuhan	Keterangan
1	SW1	Pengaturan Alamat Mesin
2	SW2
3	SW3
4	SW4
5	SW5	Pengaturan Baud Rate Komunikasi CANopen

Port I/O Driver Terintegrasi Seri V2：

/		Ditambah lagi
Pelabuhan	Pin	Nama Pelabuhan	Keterangan
CN1	1	PUL+	Sinyal Pulsa
	2	PUL-	Sinyal Pulsa
	3	DIR+	Sinyal Arah
	4	DIR-	Sinyal Arah
	5	ENA+	Aktifkan Sinyal
	6	ENA-	Aktifkan Sinyal
	7	tidak	belum diartikan
	8	tidak	belum diartikan
	9	ALM+	Sinyal Alarm
	10	ALM-	Sinyal Alarm
	11	PEND+	Sinyal tertunda
	12	TUNDA-	Sinyal tertunda
	13	tidak	belum diartikan
	14	tidak	belum diartikan
	15	tidak	belum diartikan
	16	tidak	belum diartikan
CN2	1	DC+	Sambungan Listrik
CN2	2	DC-	Sambungan Listrik

Pengaturan Alamat Mesin Driver Terintegrasi：

Alamat	SW1	SW2	SW3	SW4
*Bawaan	MATI	MATI	MATI	MATI
1	PADA	MATI	MATI	MATI
2	MATI	PADA	MATI	MATI
3	PADA	PADA	MATI	MATI
4	MATI	MATI	PADA	MATI
5	PADA	MATI	PADA	MATI
6	MATI	PADA	PADA	MATI
7	PADA	PADA	PADA	MATI
8	MATI	MATI	MATI	PADA
9	PADA	MATI	MATI	PADA
10	MATI	PADA	MATI	PADA
11	PADA	PADA	MATI	PADA
12	MATI	MATI	PADA	PADA
13	PADA	MATI	PADA	PADA
14	MATI	PADA	PADA	PADA
15	PADA	PADA	PADA	PADA
