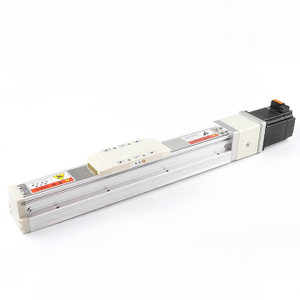

Nema 23 BFISC57-P3A3 Біріктірілген сызықты қозғалысты қадамдық сервомотор Плюс басқаруы бар (RS485, CANopen қосымша) 57x57x96mm 2,8A 1,89N

BFISC57-P3A3 – импульсті басқаруы бар жоғары бұрау моменті біріктірілген жетекші бұрандалы қадамдық қозғалтқыш және сызықтық сырғымалы модуль қозғалтқышы. Ол 1,8° қадамдық бұрышы, 2,8 А фазалық тогы, 1,1 Ом фазалық кедергісі және 3,6 мГ фазалық индуктивтілігі бар NEMA 23 класты қозғалтқышынан 1,89 Нм номиналды моментті береді. Дене ұзындығы 96 мм және салмағы 1,2 кг күрделі сызықтық позициялау тапсырмалары үшін қосымша қозғалтқыш сыйымдылығын қамтамасыз етеді. Біріктірілген 1000 ppr / 17-бит / 15-биттік кодтауыш кері байланыс пен позицияны бақылауды қолдайды. Импульстік интерфейс қозғалтқышты қозғалыс контроллерлерімен және PLC негізіндегі жүйелермен біріктіруді жеңілдетеді. BFISC57-P3A3 сызықтық позициялау модульдеріне, көтеру осьтеріне, автоматтандырылған қондырғыларға, тарату жабдықтарына және өнеркәсіптік машиналарға қолданылуы мүмкін. Ол жоғары айналу моменті біріктірілген қадамдық қозғалтқышты, жетекші бұрандалы желілік жетекті немесе NEMA 23 қадамдық жүгірткі модулін іздейтін сатып алушыларға өте қолайлы.

Электр техникалық сипаттамалары:

• Түрі: Біріктірілген қадамдық сервомоторы бар Nema23 біріктірілген сызықтық қозғалыс

• Үлгі атауы: BFISC57-P3A3 Біріктірілген сызықтық қозғалыс

• Кезең: 2

• Қадамдық бұрыш: 1,8 градус

• Кернеу: 3,08 В

• Ток: 2,8А

• Қарсылық: 1,1Ω±10%(20℃)

• Индуктивтілік:  3,6мН±20%(1кГц 1В RMS)

• Ұстау моменті: 1,89 Нм (267,65 унция дюйм)

• Кодер: 1000ppr / 17бит

• Басқару әдісі: Pluse (CANopen, RS485 қосымша)




Физикалық сипаттамалар:

• Жақтау өлшемі: Nema 23 (57x57мм)

• Дене ұзындығы: 96 мм

• Білік диаметрі: 8 мм

• Білік ұзындығы: 21 мм

Біріктірілген қадамдық сервомоторлардың ерекшеліктері:

• Cortex-M4 негізгі өнімділігі жоғары 32-биттік микро контроллер

• Ең жоғары импульстік жауап жиілігі 200 кГц жетуі мүмкін


• Құрылғыны қауіпсіз пайдалануды тиімді қамтамасыз ететін кірістірілген қорғаныс функциясы


• Дірілді, шуды және жылуды азайту үшін интеллектуалды ток реттеуі

• Ішкі кедергісі төмен MOS қабылдай отырып, қарапайым өнімдермен салыстырғанда қыздыру 30% -ға төмендейді

• Кернеу диапазоны: DC12V-36V

• Біріктірілген жетек қозғалтқышы бар біріктірілген дизайн, оңай орнату, шағын орын және қарапайым сымдар

• Кері қосылуға қарсы функциямен жабдықталған


Байланыс әдісі:

• Импульстік түрі

• RS485 MOdbus RTU желі түрі

• CANopen желі түрі





Қорғаныс деңгейі:

Су өткізбейтін түрі: IP30, IP54, IP65, қосымша

57 мм кіріктірілген қадамдық серво қозғалтқыштарды пайдалану:

Медициналық жабдықтар, логистикалық тасымалдау, өнеркәсіптік автоматтандыру, тоқыма машиналары, лазер, сызу, дәстүрлі қытай медицинасының ингредиенттер өнеркәсібі және т.
