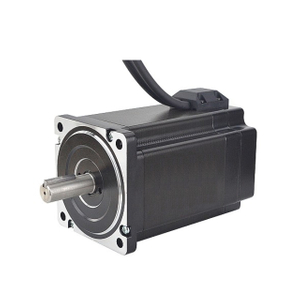

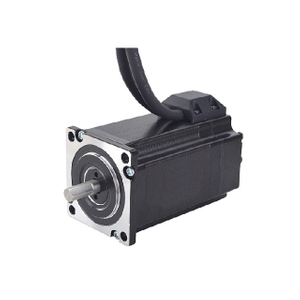

Nema 23 BF57HSN30 hibridni bipolarni koračni motor zatvorene petlje s koderom 1,8 stupnjeva 3N.m (424,84oz.in) 57x57x112mm 4.2A 4 žice

BesFoc Nema 23 bipolarni koračni motor zatvorene petlje (BF57HSN30) s kutom koraka 1,8 stupnjeva i veličinom  57x57x112 mm. Ima 4 žice, 4.2A, 0.9 Ω 4mH i  sa momentom držanja 3N.m(424.84oz.in) . Za više različitih zahtjeva za koračnim motorima (kao što su mjenjač, ​​kočnica, enkoder ili integrirani motori), kontaktirajte nas!!!

Električne specifikacije:

• Tip: Nema23 bipolarni koračni motor zatvorene petlje

• Naziv modela: BF57HSN30

• Faza: 2

• Kut koraka: 1,8 stupnjeva

• Struja: 4.2A

• Otpor: 0,9 Ω±0,1 (20 ℃)

• Induktivnost: 4mH±20% (1kHz 1V RMS)

• Moment držanja: 3 N.cm (424.84 oz.in)

• Razred izolacije: B(130°); 80K maks.

• Dodatni dijelovi: mjenjač, ​​enkoder, kočnica, integrirani upravljački program...





Fizičke specifikacije:

• Veličina okvira: Nema 23 (57 x 57 mm)

• Duljina tijela: 112 mm

• Promjer osovine: 8 mm

• Duljina osovine: 21 mm





Spajanje žica:

Spajanje žica koračnog motora zatvorene petlje:

A+	A-	B+	B-
Crna	zelena	crvena	Plava

Spajanje žica kodera:

EA+	Koder A+ fazni ulaz	Crna
EA-	Koder A-fazni ulaz	Plava
EB+	Koder B+ ulaz faze	Žuta boja
EB-	Koder B-fazni ulaz	zelena
Vcc	Napon kodera (+5V)	crvena
EGND	Encoder Grand (0V)	Bijela
