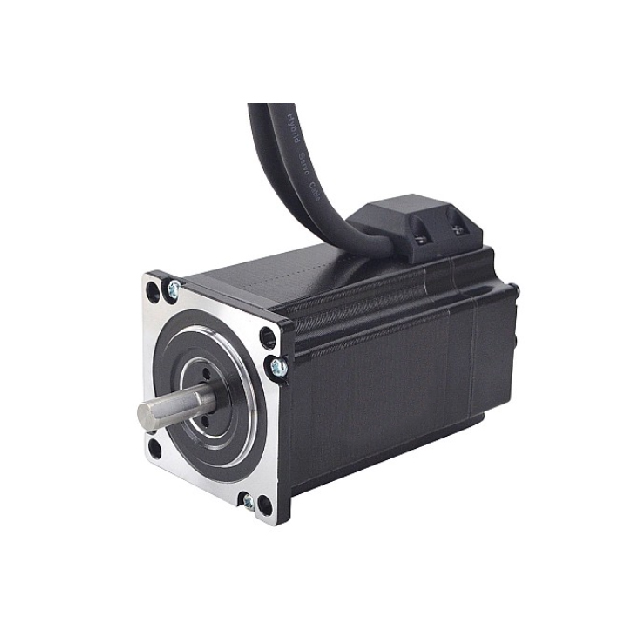

NEMA 23 BF57HSN30 ไฮบริด Bipolar แบบปิดสเต็ปเปอร์สเต็ปมอเตอร์พร้อมตัวเข้ารหัส 1.8 องศา 3N.M (424.84oz.in) 57x57x112mm 4.2a 4 สาย

ประเภท: NEMA23 2PHASE BIPOLAR CLOSED LOOP SERVO SERVO MOTOR

ปัจจุบัน: 4.2a

ความต้านทาน: 0.9Ω

แรงบิดจัดอันดับ: 3n.m (424.84oz.in)

แบบอย่าง:
BF57HSN30
ยี่ห้อ:
คนขี้เกียจ
สเต็ปเปอร์มอเตอร์ชนิด:
มอเตอร์วนลูปปิด
ขนาดมอเตอร์ Stepper:
NEMA23 (57 มม.)
จำนวนโอกาสในการขาย:
4wires
ขั้นตอน:
2 เฟส
มุมขั้นตอน:
1.8 °
moq:
10 ชิ้น


ความพร้อม:



สอบถาม

SESFOC NEMA 23 BIPOLAR CLOSED STEPPER Stepping Motor (BF57HSN30) ด้วยมุมขั้นตอน 1.8DEG และขนาด 57x57x112 มม. มันมี 4 สาย, 4.2a, 0.9 Ω 4mh และ ด้วยแรงบิด 3N.M (424.84oz.in) . สำหรับข้อกำหนดของมอเตอร์ Stepper ที่แตกต่างกันมากขึ้น (เช่นกระปุกเกียร์เบรกเครื่องเข้ารหัสหรือมอเตอร์แบบรวม) โปรดติดต่อเรา !!!

ข้อมูลจำเพาะไฟฟ้า：

ประเภท: NEMA23 bipolar ปิดลูป Stepping Stepping Motor
ชื่อรุ่น: BF57HSN30
เฟส: 2
มุมขั้นตอน: 1.8 องศา
ปัจจุบัน: 4.2a
ความต้านทาน: 0.9 Ω± 0.1 (20 ℃)
การเหนี่ยวนำ: 4MH ± 20%(1KHz 1V RMS)
แรงบิดถือ: 3 N.CM (424.84 oz.in)
ระดับฉนวน: B (130 °); สูงสุด 80K
ชิ้นส่วนเสริม: กล่องเกียร์, encoder, เบรก, ไดรเวอร์แบบรวม ...

ข้อกำหนดทางกายภาพ:

ขนาดเฟรม: NEMA 23 (57 x 57 มม.)
ความยาวของร่างกาย: 112 มม.
เส้นผ่านศูนย์กลางเพลา: 8 มม.
ความยาวเพลา: 21 มม.

การเชื่อมต่อสายไฟ:

การเชื่อมต่อการเชื่อมต่อสายไฟสเต็ปมอเตอร์แบบปิด:

A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า

การเชื่อมต่อสายไฟเข้ารหัส:

EA+	เข้ารหัสอินพุต A+ เฟส	สีดำ
EA-	ตัวเข้ารหัส A- อินพุตเฟส	สีฟ้า
EB+	อินพุตเฟส B+	สีเหลือง
eb-	เข้ารหัส B- อินพุตเฟส	สีเขียว
VCC	แรงดันไฟฟ้าเข้ารหัส (+5V)	สีแดง
egnd	ENCODER Grand (0V)	สีขาว

NEMA 23 Stepper Motor พร้อมข้อกำหนดไฟฟ้า ENCODER:

ข้อกำหนดไฟฟ้า
ประเภทผลิตภัณฑ์	/	NEMA 23 Bipolar Loop Servo Stepper Motor
ชื่อนางแบบ	/	BF57HSN30
ขั้นตอน	ขั้นตอน	2
มุมก้าว		1.8
ปัจจุบัน	อัน	4.2
ความต้านทาน	Ω	0.9
การเหนี่ยวนำ	MH	4
แรงบิดที่ได้รับการจัดอันดับ (NM)	NM	3
แรงบิดถือ (Oz.in)	ออนซ์	424.84
สองขั้ว/unipolar	/	สองขั้ว
ชั้นฉนวน	/	ข
แรงบิดที่ดี	G.CM	1200
ความเฉื่อยของโรเตอร์	G.CM²	800

NEMA 23 ข้อกำหนดทางกายภาพของมอเตอร์ Servo Stepper:

ข้อกำหนดทางกายภาพ
ขนาดเฟรม	มม.	Nema 23 (57 x 57)
ประเภทเพลาเอาต์พุต	/	เพลา d-cut
เส้นผ่านศูนย์กลางเพลา	มม.	8
ความยาวเพลา	มม.	21
ความยาวของร่างกาย	มม.	112
เพลาเดี่ยว /เพลาคู่	/	เพลาเดี่ยว
จำนวนโอกาส	/	4
นำไปสู่ความยาว	มม.	300
น้ำหนัก	กิโลกรัม	1.4

การเชื่อมต่อสายไฟ:

การเชื่อมต่อสายไฟมอเตอร์
A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า
การเชื่อมต่อสายไฟเข้ารหัส
EA+	เข้ารหัสอินพุต A+ เฟส		สีดำ
EA-	ตัวเข้ารหัส A- อินพุตเฟส		สีฟ้า
EB+	อินพุตเฟส B+		สีเหลือง
eb-	เข้ารหัส B- อินพุตเฟส		สีเขียว
VCC	แรงดันไฟฟ้าเข้ารหัส (+5V)		สีแดง
egnd	ENCODER Grand (0V)		สีขาว
