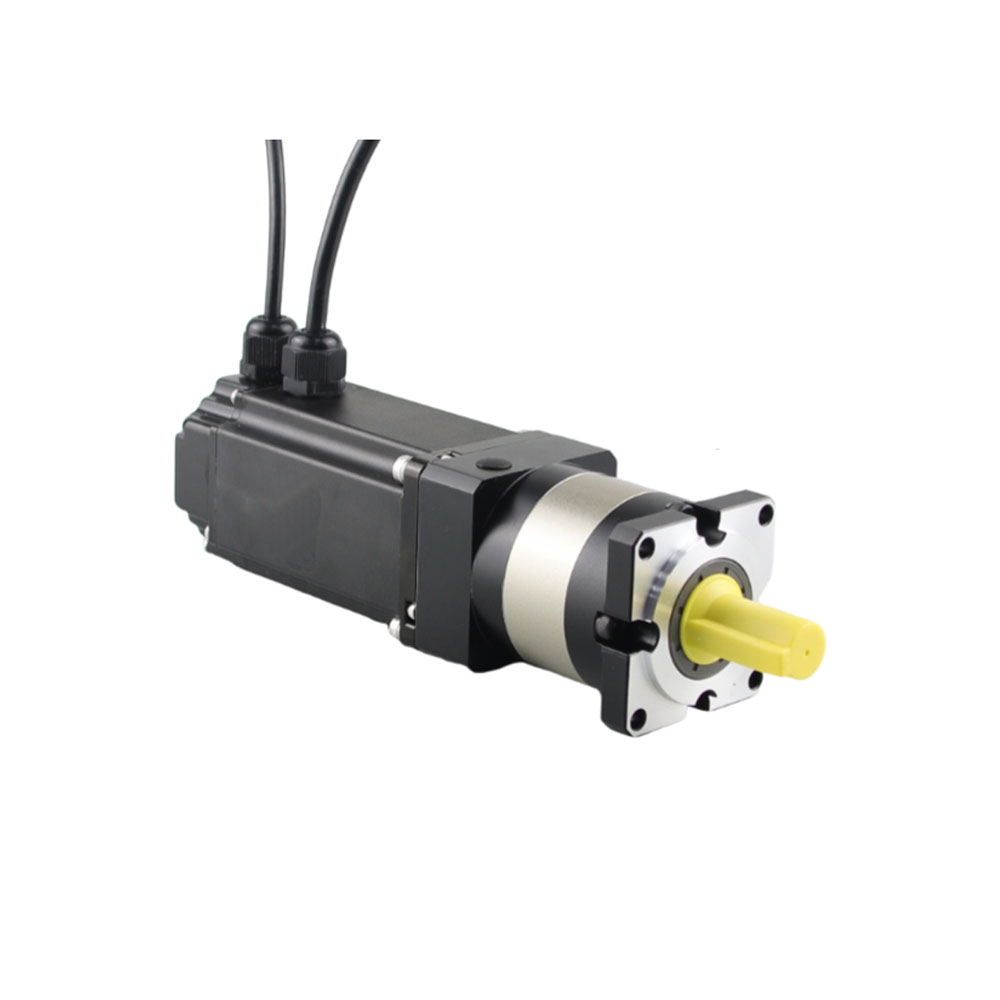

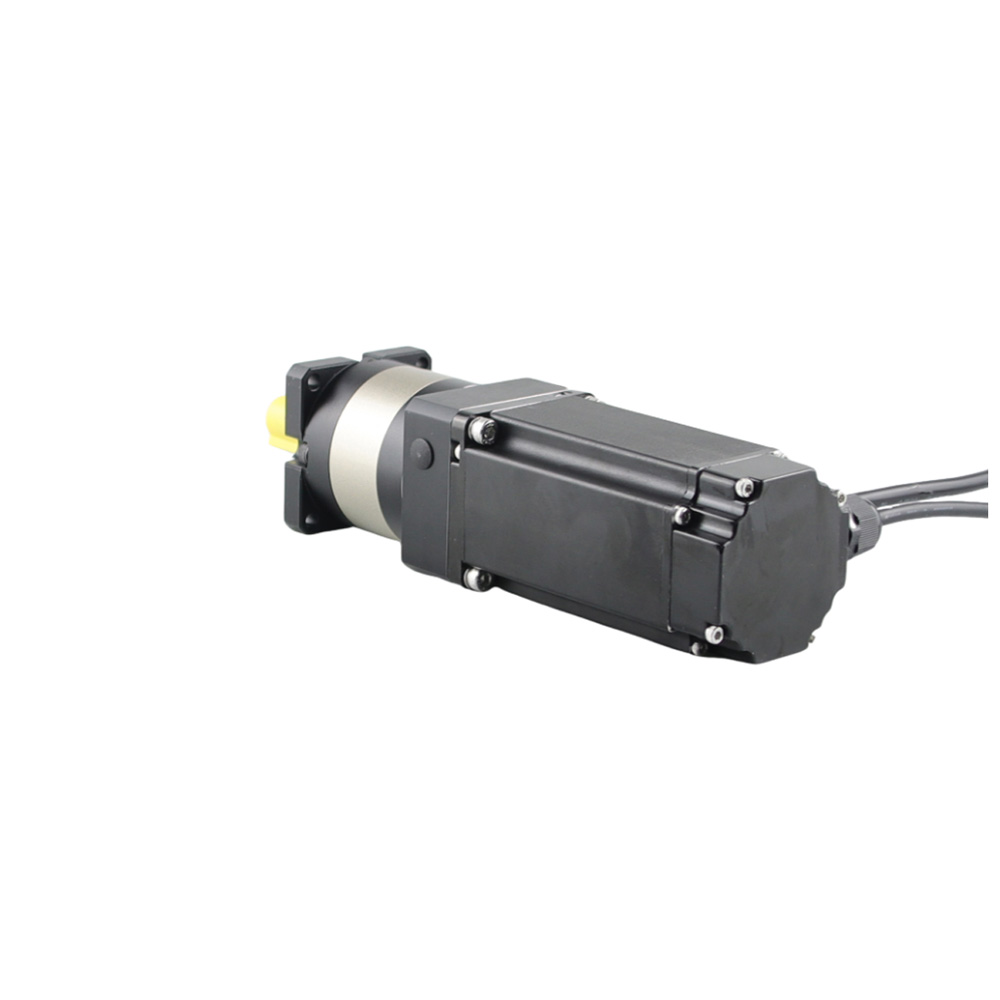

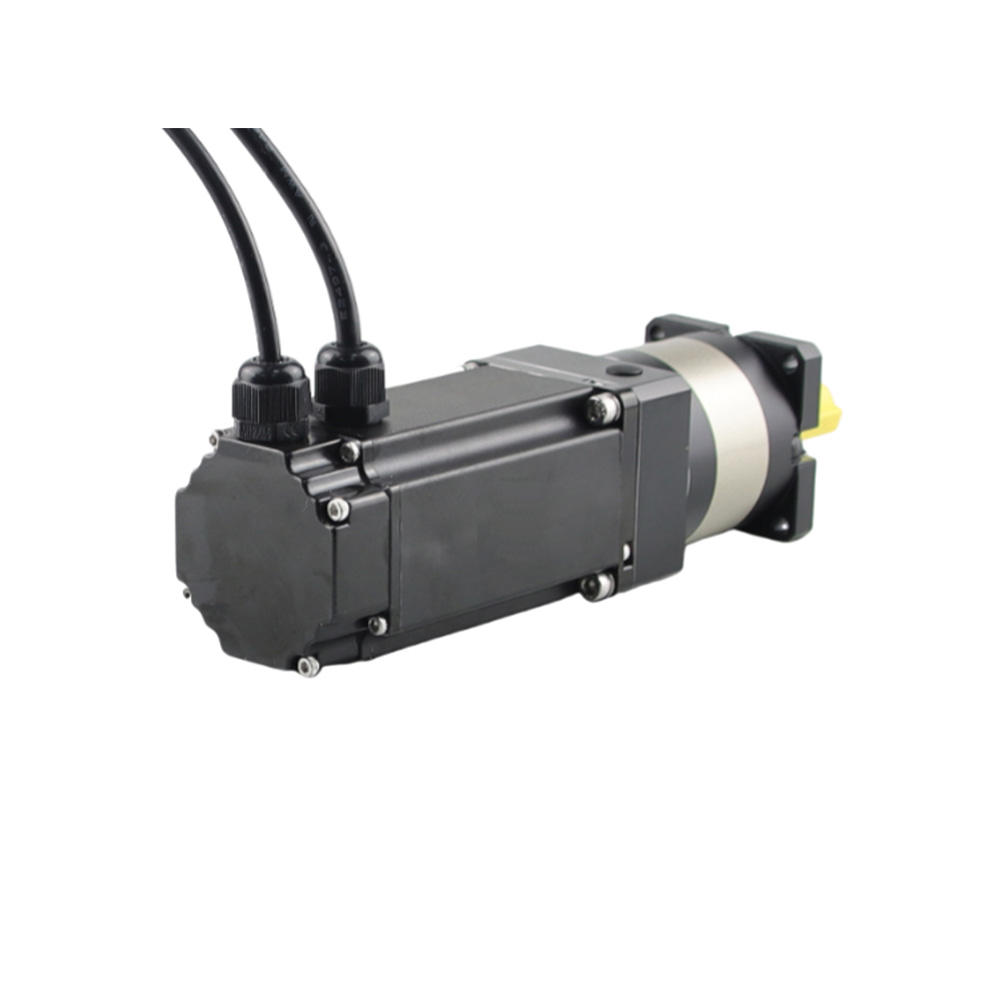

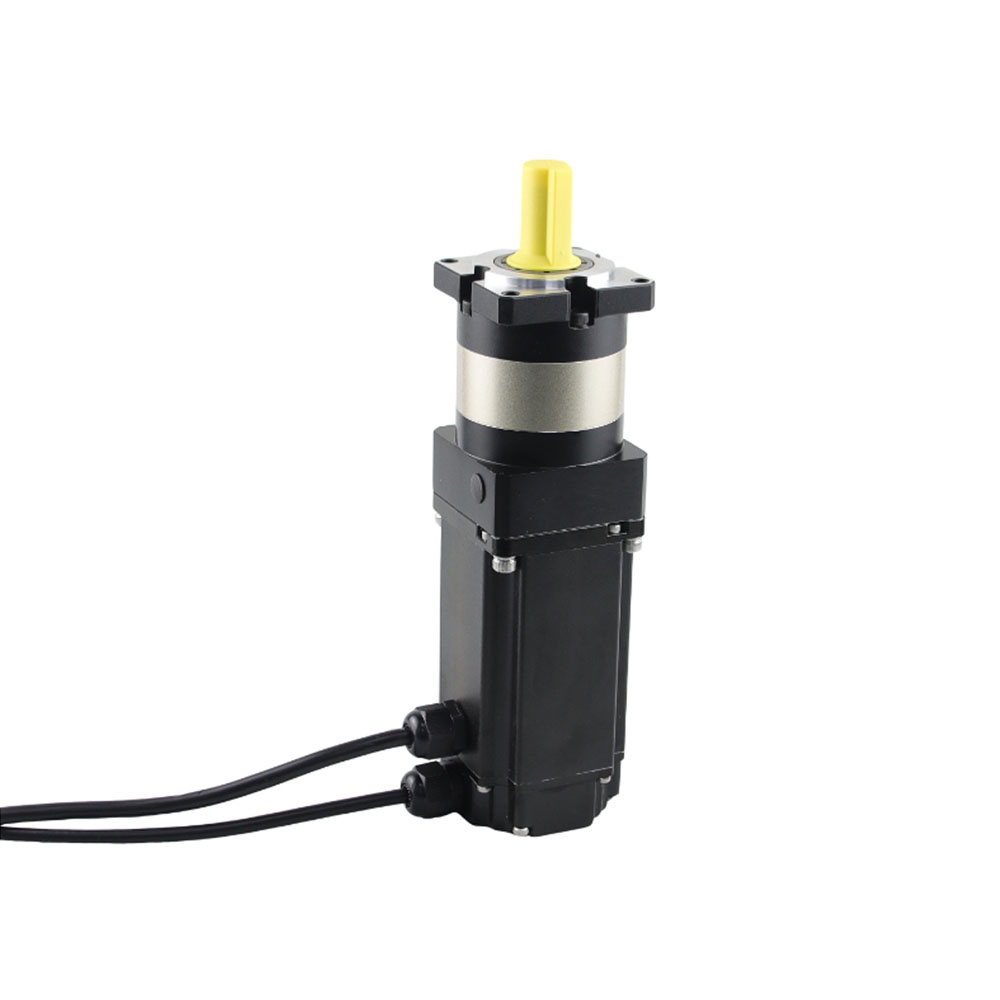

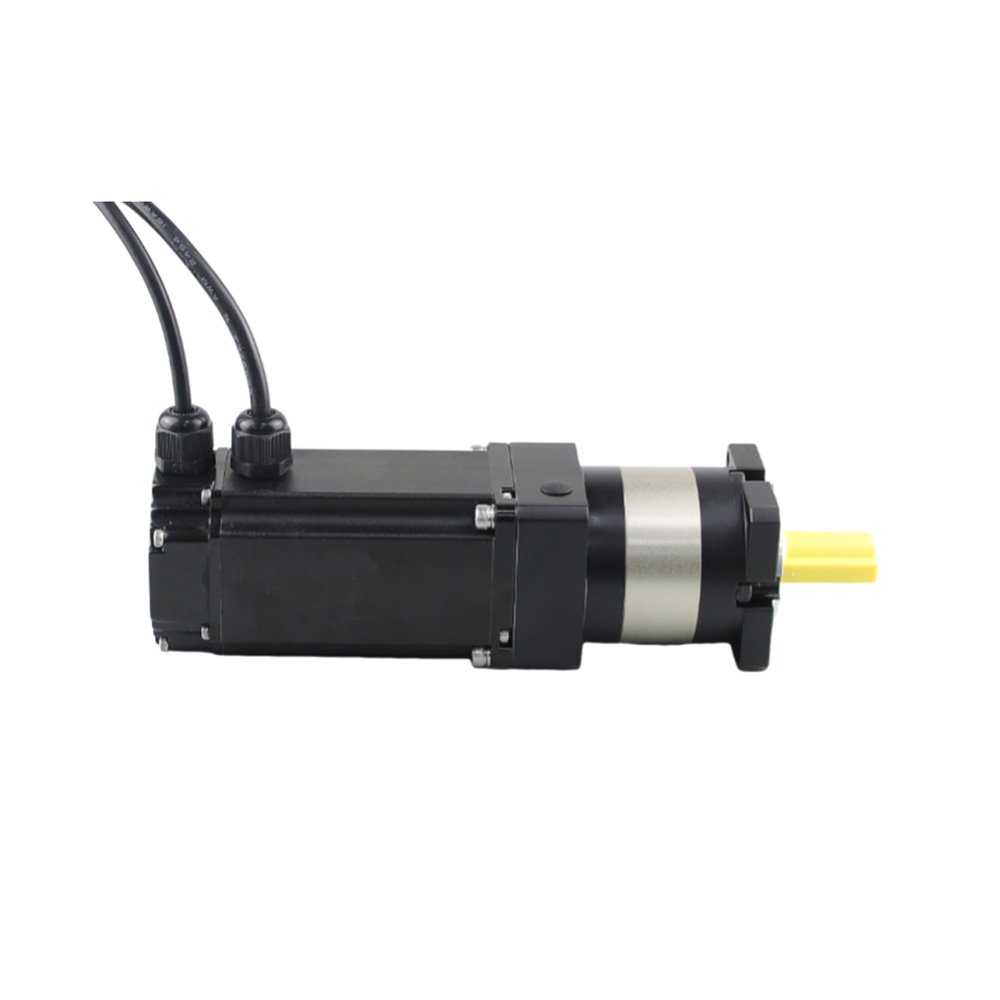

NEMA 24 BF60BLS03 HEAD SQUARE MOTED BLDC موتور BLDC با گیربکس با دقت بالا سیاره ای 60x60mm 3 فاز

نوع: 60 میلی متر 48V 283W سر مربع بدون برس فاز موتور DC
فاز: 3
قطب: 8
گشتاور امتیاز: 0.9nm
جریان دارای جریان: 7.5A
طول بدن: 120 میلی متر
قطعات سفارشی: موتورها ، گیربکس ها ، رمزگذارها ، ترمزها ، درایورهای یکپارچه ...

مدل:
BF60BLS03 موتور BLDC دنده ای
برند:
باسج
سرعت امتیاز:
4000 دور در دقیقه
قطب های bldc:
8 قطب
اندازه موتور BLDC:
NEMA24 (60 میلی متر)
ولتاژ دارای امتیاز:
48 ولت
MOQ:
10 عدد


در دسترس بودن:



پرسیدن

48V NEMA 24 BLDC موتور مشخصات عمومی:

مشخصات عمومی
قسمت	مشخصات
نوع سیم پیچ	دره
زاویه اثر سالن	زاویه الکتریکی 120 درجه
شافت تمام شد	0.025 میلی متر
بازی شعاعی	0.02mm@450g
بازی پایان	0.08mm@450g
MAX.RADIAL نیروی	115n@20mm از فلنج
حداکثر نیروی محوری	45n
کلاس عایق	کلاس ب
قدرت دی الکتریک	500VDC به مدت یک دقیقه
مقاومت عایق	100mΩ دقیقه ، 500vdc

NEMA 24 48V DC Brushless Bldc BLDC مشخصات الکتریکی:

مشخصات الکتریکی
مدل	/	BF60BLS03
مرحله	/	3
قطب	/	8
ولتاژ دارای امتیاز	VDC	48
سرعت	دور در دقیقه	3000
گشتاور	NM	0.9
جریان فعلی	بوها	7.5
قدرت دارای امتیاز	حرف	283
گشتاور اوج	NM	2.7
جریان اوج	بوها	22.5
پشت EMF	V/KRPM	12.4
مروارید	nm/a	0.118
بی تحرکی روتور	kg.cm2	0.72
طول بدن	مگنی	120
وزن	کلوت	1.65
حسگر	/	عسلی
کلاس عایق	/	شرح
کلاس عایق	/	IP30
دمای ذخیره سازی	℃	-25 ～+70
دمای عملیاتی	℃	-15 ～+50
رطوبت کار	rh	85 ٪ RH یا کمتر (بدون تراکم) ≤85 ٪ RH
محیط کار	/	در فضای باز (بدون نور مستقیم خورشید) ، بدون گاز خورنده ، بدون گاز قابل اشتعال ، غبار روغن ، بدون گرد و غبار
ارتفاع	مگس	1000 متر یا کمتر

اتصال سیم ها:

سیم های BLDC Motors			سیمهای سنسور سالن
تو	حرفهای	حرف	+5vdc	GND	چوگان	HV	HW
زرد	سبز	رنگ آبی	قرمز	سیاه	یلو	سبز	رنگ آبی

مشخصات گیربکس سیاره ای BF-PLF60 با دقت بالا:

مرحله	ⅰ مرحله		ⅱ مرحله		ⅲ مرحله
نسبت	3、4、5、7、10		12、15、16、20、25、28、35、40、50、70、100		64、80、100、120、125、140、175、200、250、280、350、400、500、700、1000
	بوها	شرح	بوها	شرح	بوها	شرح
طول (میلی متر)	42	110	59	127	76	144
سرعت امتیاز (RPM)	4000		4000		4000
حداکثر سرعت (RPM)	8000		8000		8000
حداکثر نیروی شعاعی (N)	320		320		320
حداکثر نیروی محوری (N)	280		280		280
گشتاور بدون بار (NM)	0.6		0.3		0.3
کارآیی (٪)	96		94		90
Backlash (Arcmin)	≤10		≤15		18
سر و صدا (DB)	≤58		≤58		≤58
وزن (کیلوگرم)	1.1		1.3		1.5
طول عمر کار (H)	＞ 20000 （زندگی مداوم عملیاتی نصف شده است
استحکام پیچشی (NM/Arcmin)	2.3
روش روغن کاری	بلند مدت
جهت چرخش	نحو ورودی/خروجی
طبقه حفاظت	IP65
جایگاه نصب	خودسرانه

نسبت （من	ⅰ مرحله					ⅱ مرحله
نسبت （من	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
گشتاور خروجی دارای امتیاز (NM	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
گشتاور خروجی حداکثر (NM	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
روتور interia （kg.cm²)	0.135	0.093	0.078	0.072	0.064	0.135	0.135	0.088	0.075	0.075	0.070	0.064	0.076	0.064	0.075	0.076
ⅲ مرحله
نسبت （من	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
گشتاور خروجی دارای امتیاز (NM	40	40	40	40	35	40	35	40	35	40	35	40	35	25	12
گشتاور خروجی حداکثر (NM	80	80	80	80	70	80	70	80	70	80	70	80	70	50	24
rotor interia （kgcm²)	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064
