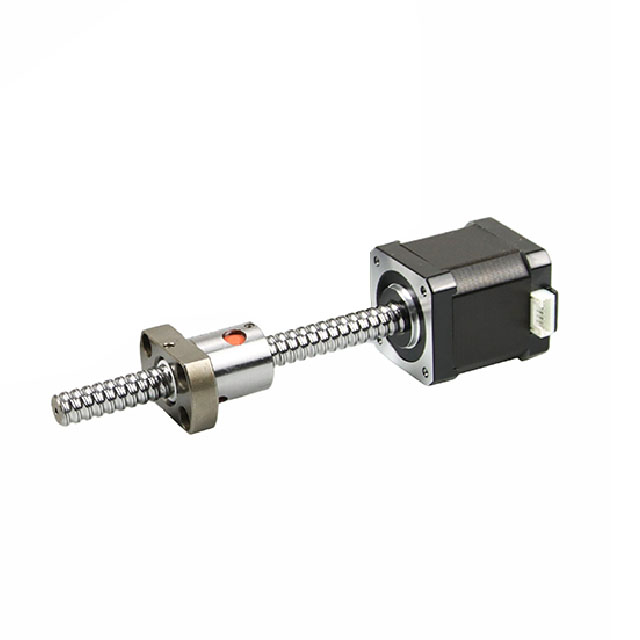

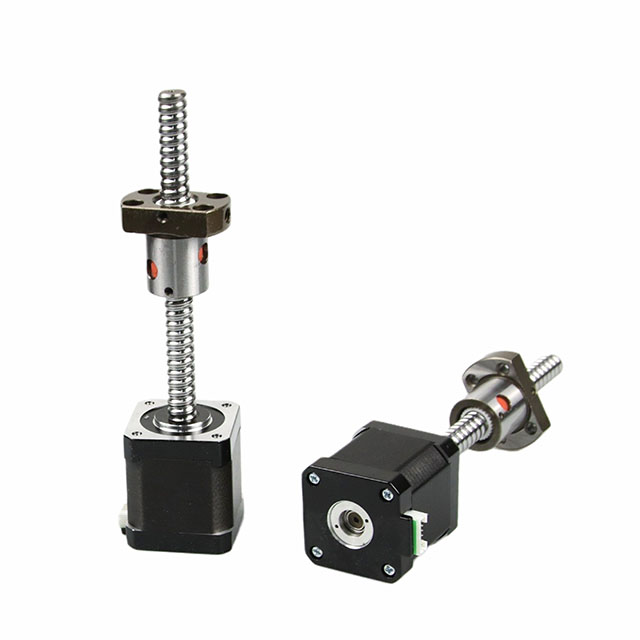

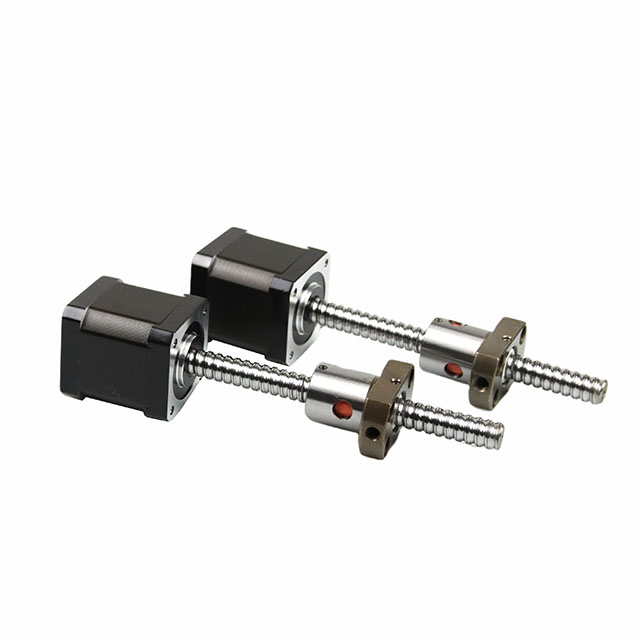

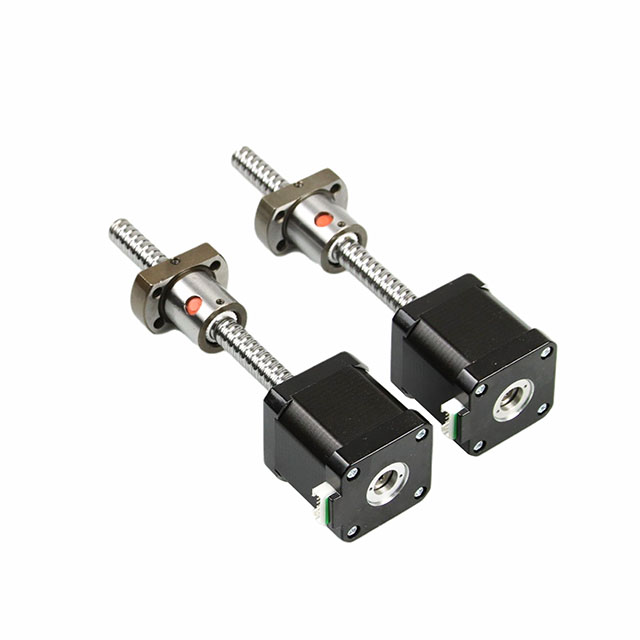

NEMA 17 BF42HSB34-1334 پیچ توپ خارجی خط خطی خطی 1.8 درجه 26ncm (36.82oz.in) 42x42x34mm 1.33a 4 سیم

NEMA 17 BF42HSB34-1334 پیچ توپ خارجی خط خطی خطی 1.8 درجه 26ncm (36.82oz.in) 42x42x34mm 1.33a 4 سیم

نوع: موتور پله خطی پیچ توپ خارجی NEMA17

جریان: 1.33a

مقاومت: 2.1Ω

گشتاور امتیاز: 0.26nm (36.82oz.in)

مدل:
BF42HSB34-1334
برند:
باسج
انواع موتور عمیق تر:
موتورهای خطی
انواع پیچ سرب:
پیچ توپ خارجی
اندازه موتور پله:
NEMA17 (42 میلی متر)
تعداد سرب:
4 هفته
فاز:
2 فاز
زاویه مرحله:
1.8 درجه
MOQ:
10 عدد


در دسترس بودن:



پرسیدن

BESFOC NEMA 17 موتور پله ای توپ خارجی (BF42HSB34-1334) با زاویه پله 1.8DEG و اندازه 42x42x34mm. قطر خارج از میله پیچ شامل 8 متر ، 10 میلی متر ، 12 میلی متر و 16 میلی متر. این دستگاه دارای 4 سیم ، 1.33a ، 2.1 Ω 2.5mh و با نگه داشتن گشتاور 0.26nm (36.82oz.in) . برای نیازهای مختلف موتورهای پله ای (مانند جعبه دنده ، ترمز ، رمزگذار یا موتورهای یکپارچه) است ، لطفاً با ما تماس بگیرید !!!

مشخصات الکتریکی

نوع: موتور پله خطی پیچ توپ خارجی NEMA17
نام مدل: BF42HSB34-1334
مرحله: 2
زاویه مرحله: 1.8 درجه
جریان: 1.33a
مقاومت: 0.1 ± 2.1Ω (20 ℃)
القاء: 2.5 مگاوات ± 20 ٪ (1kHz 1V RMS)
گشتاور نگه داشتن: 0. 26n.m ( 36.82Oz.in)
کلاس عایق: B (130 درجه) ؛ حداکثر 80k.
قطعات اختیاری: گیربکس ، رمزگذار ، ترمز ، درایور یکپارچه ...

مشخصات فیزیکی:

اندازه قاب: NEMA 17 (42 42 42 میلی متر)
طول بدن: 34 میلی متر
قطر شافت: 8/10/12 /16 میلی متر
نوع شفت: پیچ توپ خارجی پیچ خارجی

اتصال سیم ها:

a+	الف-	ب+	ب-
سیاه	سبز	قرمز	رنگ آبی

قبلی:

بعدی:

محصولات مرتبط

NEMA 23 BF57HSB41-2804 پیچ توپ خارجی موتور خطی خطی 1.8 درجه 0.55nm (77.89oz.in) 57x57x41mm 2.8a 4 سیم

NEMA 23 BF57HSB112-3004 موتور پله خطی پیچ توپ خارجی 1.8 درجه 3n.m (424.84oz.in) 57x57x112mm 3.0a 4 سیم

NEMA 23 BF57HSB100-3004 موتور پله خطی پیچ توپ خارجی 1.8 درجه 2.8 نانومتر (396.51oz.in) 57x57x100mm 3.0a 4 سیم

NEMA 23 BF57HSB82-3004 موتور پله خطی پیچ توپ خارجی 1.8 درجه 2.1 نانومتر (297.38oz.in) 57x57x82mm 3.0a 4 سیم

NEMA 23 BF57HSB76-2804 پیچ توپ خارجی خط خطی خطی موتور 1.8 درجه 1.89nm (267.65oz.in) 57x57x76mm 2.8a 4 سیم

NEMA 23 BF57HSB56-2804 پیچ توپ خارجی موتور پله خطی 1.8 درجه 1.2 نانومتر (169.93oz.in) 57x57x56mm 2.8a 4 سیم

NEMA 23 BF57HSB51-2804 پیچ توپ خارجی موتور خطی خطی 1.8 درجه 1n.m (141.61oz.in) 57x57x51mm 2.8a 4 سیم

NEMA 23 BF57HSB41-2804 پیچ توپ خارجی موتور خطی خطی 1.8 درجه 0.55nm (77.89oz.in) 57x57x41mm 2.8a 4 سیم

NEMA 17 BF42HSB60-1704 موتور پله خطی خطی توپ خطی 1.8 درجه 73ncm (103.38oz.in) 42x42x60mm 1.7a 4 سیم

NEMA 17 BF42HSB48-1684 پیچ توپ خارجی موتور خطی خطی 1.8 درجه 55ncm (77.89oz.in) 42x42x48mm 1.7a 4 سیم

NEMA 17 BF42HSB40-1704 موتور پله خطی پیچ توپ خارجی 1.8 درجه 42ncm (59.48oz.in) 42x42x40mm 1.7a 4 سیم

NEMA 11 BF28HSB32-0674 موتور پله خطی توپ خطی خطی 1.8 درجه 6n.cm (8.50oz.in) 28x28x32mm 0.67a 4 سیم

NEMA 11 BF28HSB51-0674 پیچ توپ خارجی خط خطی خطی موتور 1.8 درجه 12n.cm (16.99oz.in) 28x28x51mm 0.67a 4 سیم

NEMA 11 BF28HSB45-0674 پیچ توپ خارجی خط خطی خطی موتور 1.8 درجه 9n.cm (12.75oz.in) 28x28x45mm 0.67a 4 سیم

NEMA 11 BF28HSB32-0674 موتور پله خطی توپ خطی خطی 1.8 درجه 6n.cm (8.50oz.in) 28x28x32mm 0.67a 4 سیم

مشخصات فیزیکی
اندازه قاب	مگنی	NEMA 17 (42 42 42)
نوع شافت خروجی	/	موتور پله خطی پیچ توپ خارجی
قطر شفت	مگنی	8 /10/12/16
تعداد سرب	/	4
طول منجر می شود	مگنی	300
وزن	کلوت	0.22

میله پیچ توپ مشخصات فیزیکی
مدل	قطر خارج	رهبری	شمارش سر	قطر کروی
G0801	8	1	1	0.8
G0802	8	2	1	1.2
G1002	10	2	1	1.2
G1004	10	4	1	2
G1202	12	2	1	1.2
G1204	12	4	1	2.5
G1604	16	4	1	2.381

مشخصات فیزیکی
اندازه قاب	مگنی	NEMA 17 (42 42 42)
نوع شافت خروجی	/	موتور پله خطی پیچ توپ خارجی
قطر شفت	مگنی	8 /10/12/16
تعداد سرب	/	4
طول منجر می شود	مگنی	300
وزن	کلوت	0.22

میله پیچ توپ مشخصات فیزیکی
مدل	قطر خارج	رهبری	شمارش سر	قطر کروی
G0801	8	1	1	0.8
G0802	8	2	1	1.2
G1002	10	2	1	1.2
G1004	10	4	1	2
G1202	12	2	1	1.2
G1204	12	4	1	2.5
G1604	16	4	1	2.381
