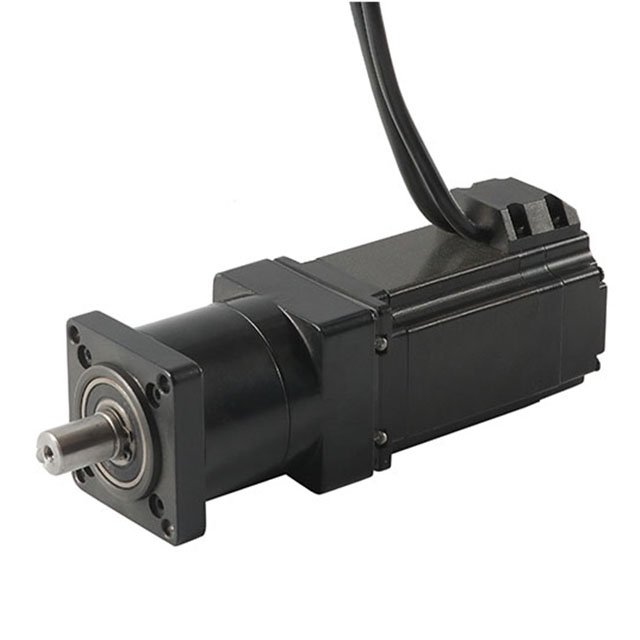

NEMA 34 BF86HS115-6004 s hybridním bipolárním krokovým motorem řady PX86 s běžnou planetární převodovkou 3/4/6/8/10/16/20/24/30/36/52/64/96/100/144/216: 1

BesFoc Nema 34 bipolar hybrid stepper motor with 86x86x115mm body length,  6.0A, 0.6 Ω 6.5mH and  with holding torque 8.7Nm(1232.02oz.in) , integrated a common planetary gearbox of 3/4/5/6/8/10/16/20/24/30/36/52/64/96/100/144/216:1  gear poměr. K dispozici je zadní hřídel o průměru φ14 mm s otvory šroubů na zadní koncovce. Je to dobré řešení aplikací, které s omezeným prostorem, ale potřebují nízkou rychlost a/nebo vysoký točivý moment . Pro více různých požadavků na krokové motory (jako je převodovka, brzda, kodér nebo integrované motory), kontaktujte nás !!!

Elektrické specifikace ：

• Typ: Nema34 Bipolární hybridní krokový motor

• Název modelu: BF86HS115-6004

• Fáze: 2

• Úhel kroku: 1,8 stupně

• Aktuální: 6.0a

• Odpor: 0,6 Ω ± 0,1 (20 ℃)

• Indukčnost: 6,5 MH ± 20%(1 kHz 1V RMS)

• Holding Torque: 8,7 n.cm ( 1232.02oz.in)

• Izolační třída: B (130 °); 80k max.

• Volitelné součásti: Převodovka, kodér, brzda, integrovaný ovladač ...

Specifikace převodovky:

• Model: Série BF-PX86-L

• Typ převodovky: Běžná planetární převodovka

• Poměr převodovky:  3: 1/4: 1/5: 1/6: 1/8: 1/10: 1/16: 1/20: 1/20: 1/6: 1/52: 1/64: 1/96: 1/15: 1/11 / 144: 1/216: 1

• Účinnost: 95% / 90% / 85%

• Baclash: ≤18 arcmin - 50  arcmin

• Hodnocený točivý moment: 30n.m - 60N.m

• Maximální točivý moment: 50n.m - 100n.m

• Hodnocená rychlost vstupu:  ≤ 3000 ot / min

• Průměrná životnost: 20000h

• Hluk: ≤ 60 - 75 dB

• Úroveň ochrany: IP65

Fyzické specifikace:

• Velikost rámu: NEMA 34 (86 x 86 mm)

• Délka motoru: 115 mm

• Délka převodovky: 81 mm / 95 mm / 109 mm

• Průměr hřídele převodovky: φ14mm

• Délka hřídele převodovky: 35 mm

• Průměr hřídele motoru:  φ14mm

• Délka hřídele motoru: 32 mm

• Počet vodičů: 4

• Délka olova: 300 mm

• BF-PX86-L1 : 1,65 kg Hmotnost

• BF-PX86-L2 : 2,15 kg Hmotnost

• BF-PX86-L3 : 3,3 kg Hmotnost

Připojení vodičů:
