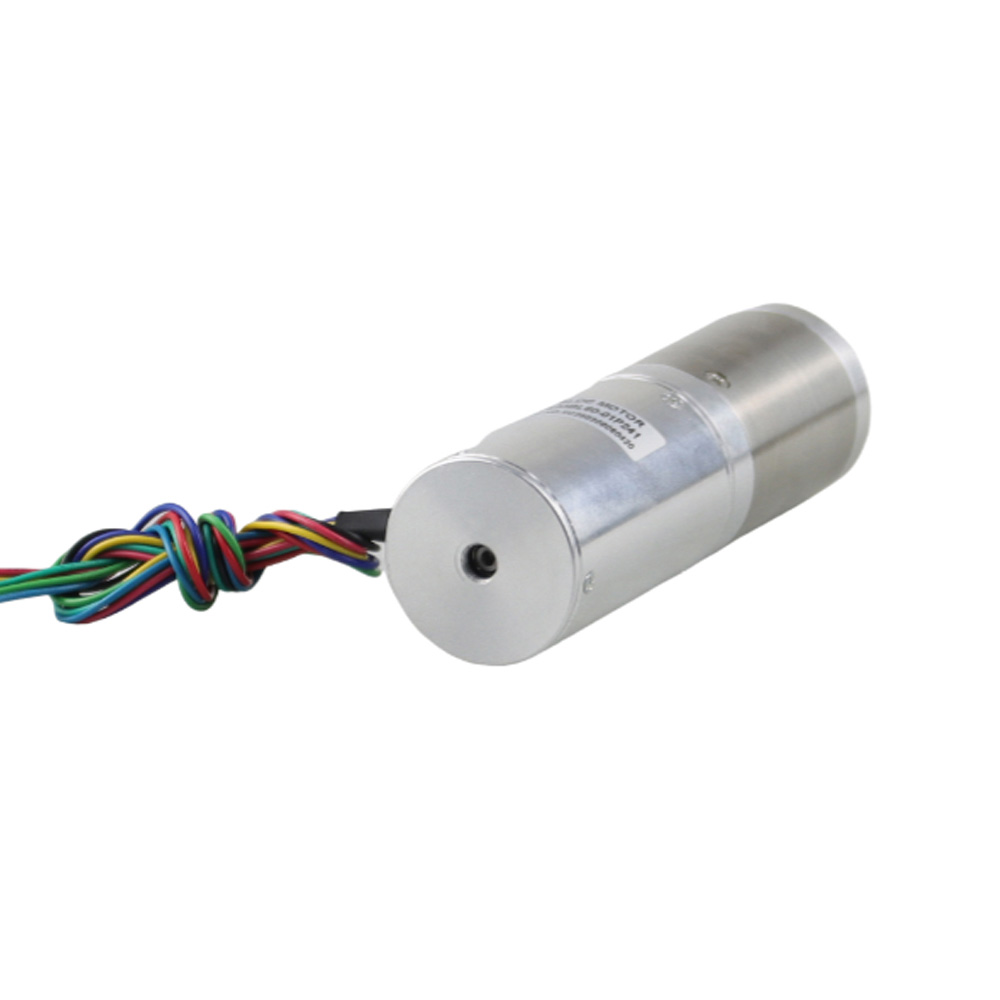

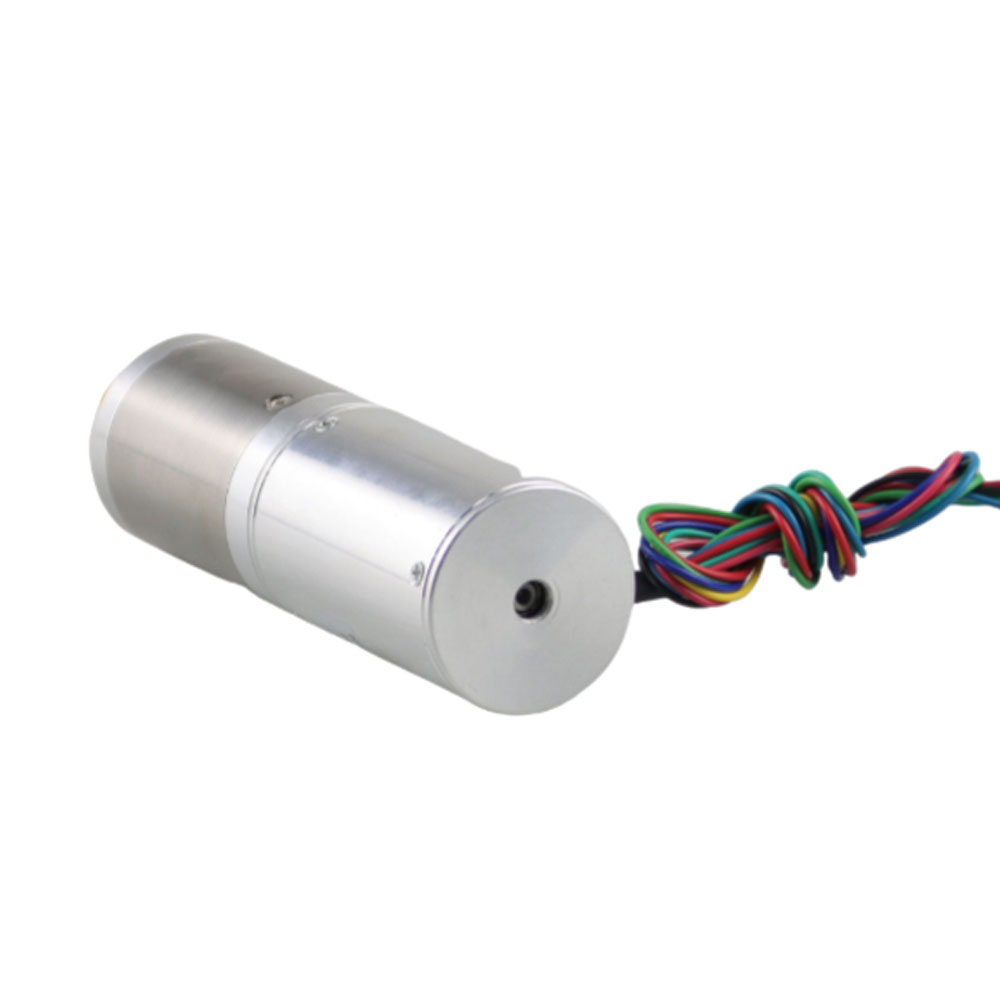

محرك BF33BL80-24 موجه BLDC
بيسفوك
4 أقطاب
24 فولت
10 قطع
المواصفات العامة |
|
| غرض | مواصفة |
| نوع اللف | نجم |
| زاوية تأثير القاعة | زاوية كهربائية 120 درجة |
| نفاد رمح | 0.025 ملم |
| اللعب الشعاعي | 0.02 ملم عند 450 جرام |
| نهاية اللعب | 0.08 ملم عند 450 جرام |
| القوة الشعاعية القصوى | 10N@10mm من الحافة |
| الأعلى. القوة المحورية | 2 ن |
| فئة العزل | الفئة ب |
| قوة عازلة | 600 فولت تيار متردد/1 ثانية |
| مقاومة العزل | 100 ميجا أوم كحد أدنى، 500 فولت تيار مستمر |
| المواصفات الكهربائية | ||
| نموذج | / |
JK33BL80-24 |
| مرحلة | / | 3 |
| البولنديين | / | 4 |
| الجهد المقنن | vdc | 24 |
| السرعة المقدرة | دورة في الدقيقة |
7800 |
| عزم الدوران المقدر | م.ن.م | 50 |
| ذروة عزم الدوران | م.ن.م | 150 |
| القوة المقدرة | دبليو | 40 |
| ذروة عزم الدوران | م.ن.م | 60 |
| الذروة الحالية | أ | 5.6 |
| مقاومة الأسلاك | أوم @ 20 درجة مئوية | 0.86 |
| عودة المجالات الكهرومغناطيسية | VRMS/Krpm |
2 |
| ثابت عزم الدوران | mN.m/أ | 27 |
| القصور الذاتي الدوار | g.cm2 | 23.55 |
| طول الجسم | مم | 80 |
| وزن | كجم | 0.2 |
| الاستشعار | / | العسل جيدا |
| فئة العزل | / | ب |
| فئة العزل | / | IP30 |
| درجة حرارة التخزين | درجه مئوية | -25～+70 درجة مئوية |
| درجة حرارة التشغيل | درجه مئوية | -15~+50 درجة مئوية |
| رطوبة العمل | ر.س | 85% رطوبة نسبية أو أقل (بدون تكثيف) ≥85% رطوبة نسبية |
| بيئة العمل | / | في الهواء الطلق (لا يوجد ضوء الشمس المباشر)، لا يوجد غاز مسبب للتآكل، لا يوجد غاز قابل للاشتعال، لا يوجد رذاذ زيت، لا غبار |
| ارتفاع | م | 1000 متر أو أقل |
| أسلاك بي دي سي موتورز | أسلاك استشعار القاعة | ||||||
| ش | V | دبليو | +5 فولت تيار مستمر |
أرض | هو |
الجهد العالي | الأب |
| أصفر | أخضر | أزرق | أحمر | أسود | أصفر |
أخضر | أزرق |
رمح المفتاح
